Separador reflectante de segunda generación con 4 posiciones para espectrógrafos Star’Ex

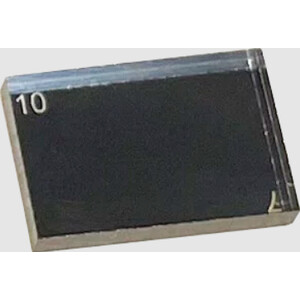

Esta rendija de «segunda generación» está fabricada en vidrio de cuarzo (cuarzo sintético) con un tamaño de 16 milímetros cuadrados y un grosor de 2 milímetros. Un lado está recubierto con un revestimiento antirreflectante (para reducir las imágenes fantasma), mientras que el otro está recubierto con una capa de cromo opaco, a excepción de las estrechas aberturas que corresponden a las cuatro ranuras y que han sido grabadas con una técnica fotolitográfica de alta precisión.
Cuatro ranuras independientes están dispuestas en un cuadrado, con anchuras de 14, 20, 26 y 32 µm. En el centro hay un orificio con un diámetro de 25 µm. Las anchuras de las ranuras se indican en las esquinas del sustrato. La rendija de 14 micrómetros es ideal, por ejemplo, para la espectrografía con un telescopio pequeño. Por el contrario, la rendija de 32 micrómetros es más adecuada para la espectrografía de baja resolución con un telescopio de 300 mm de diámetro. El extremo de cada rendija se ensancha 10 veces a lo largo de 0,5 mm. Este alargador tiene dos funciones: (1) Proporcionar más información sobre las condiciones de funcionamiento del instrumento (grado de turbulencias atmosféricas, rendimiento del instrumento, calidad de los ajustes, evaluación de la respuesta del instrumento). (2) Permitir la adquisición de datos espectrofotométricos para facilitar el calibrado de espectros en valores de flujo absolutos. Cada hendidura tiene una longitud de 4 mm, lo que les permite capturar el espectro de objetos con grandes superficies angulares, como nebulosas o cometas.
El orificio central de 25 µm, aunque discreto, supone una innovación importante. Este orificio permite colocar el espectrógrafo de forma segura y sencilla sobre una mesa, sin necesidad de un telescopio o un cielo estrellado: el orificio actúa como una estrella artificial.
