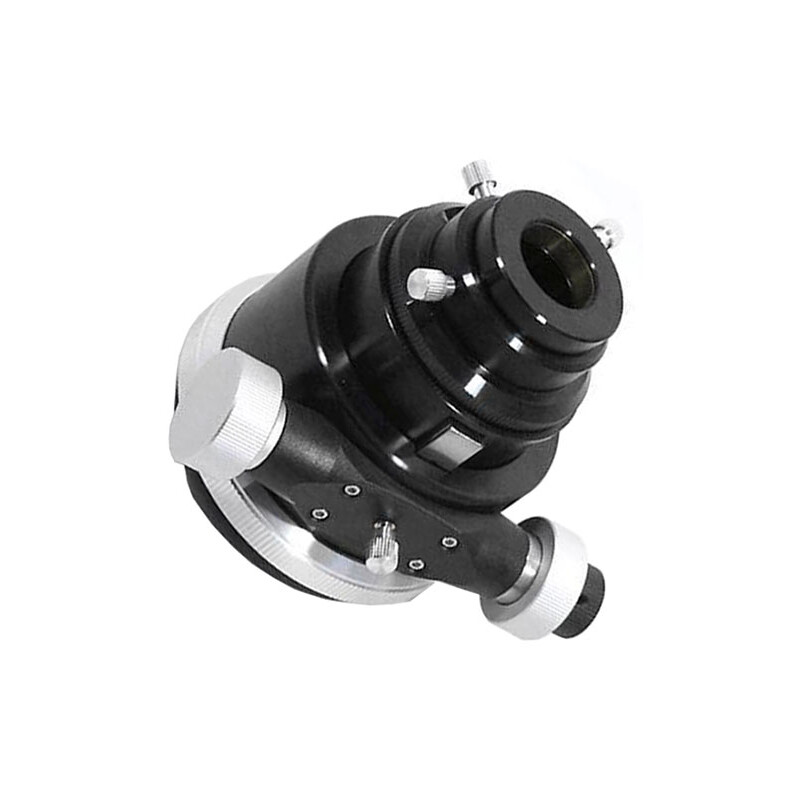

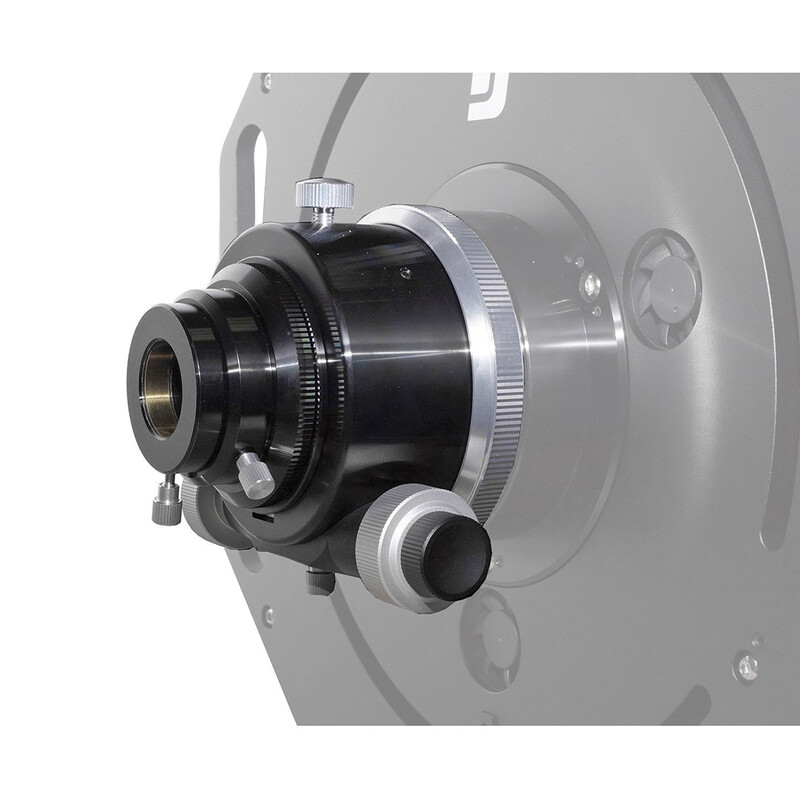

La Monorail M117 ha una filettatura M117x1 sul lato telescopio. La filettatura si adatta idealmente ai telescopi RC/Ritchey-Chrétien a partire da 10" di apertura.
- Filettature aggiuntive: filettatura interna M77x0,75 sul tubo di guida e filettatura esterna M74x0,75.
- Design corto: lunghezza complessiva dalla filettatura all'attacco da 2" solo 83 mm
Come funziona il focheggiatore Monorail e il vantaggio rispetto ai focheggiatori Crayford:
Invece di piccoli cuscinetti a sfera, come nei focheggiatori Crayford, una solida guida in acciaio inox si occupa del cuscinetto e del fissaggio laterale.
Lo svantaggio dei focheggiatori Crayford con cuscinetti a sfera: I piccoli cuscinetti a sfera del focheggiatore Crayford vengono caricati durante il morsetti. Inoltre, poiché la vite di serraggio non si trova esattamente tra i cuscinetti a sfera, una coppia di cuscinetti a sfera è sottoposta a maggiori sollecitazioni. Il risultato è un'inclinazione e stelle sfocate in un angolo.
Il vantaggio del principio Monorail è che la guida in acciaio inox, collegata in modo permanente al tubo di estensione, assume la funzione dei cuscinetti a sfera. Non c'è nulla che possa torcersi. Solo la guida laterale è ancora fornita dai cuscinetti a sfera. Tuttavia, questi cuscinetti fissano solo la posizione laterale e non devono più sopportare alcun carico.
Il tubo di estensione è fissato in posizione da una vite di serraggio, che è esattamente centrata sulla parte superiore. Questo assicura che l'intera struttura sia caricata in modo uniforme. Non c'è più alcuna torsione, il tubo di prolunga rimane al 100% nella posizione prescritta.
Si regola l'attrito (resistenza all'attrito) solo con la vite centrale inferiore.
TS Optics è un marchio Teleskop Service.
