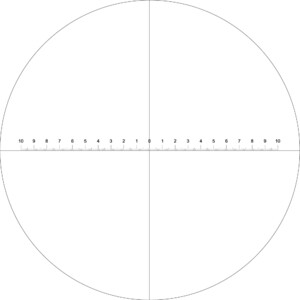

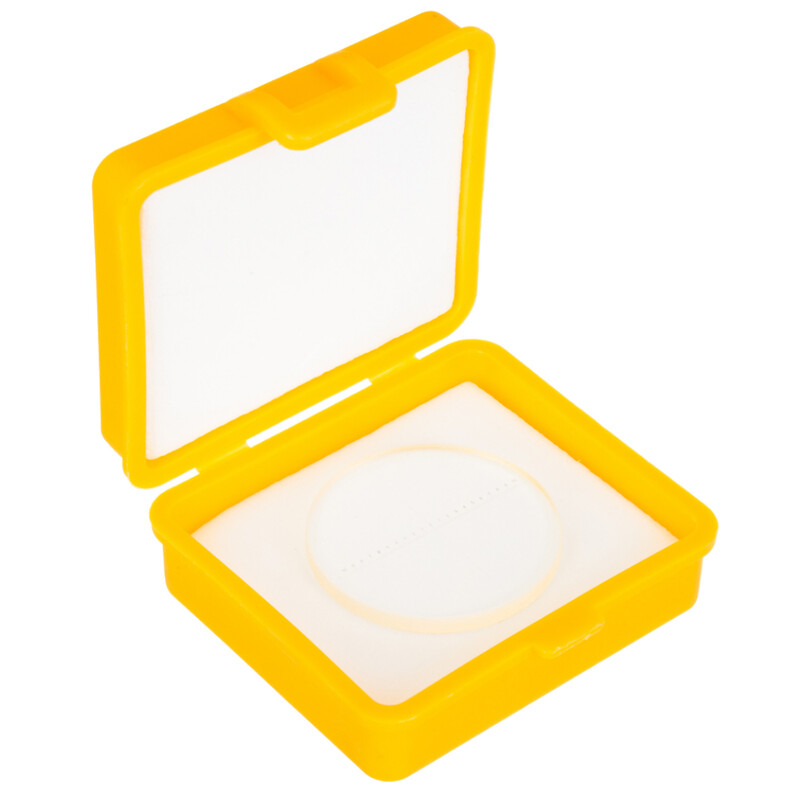

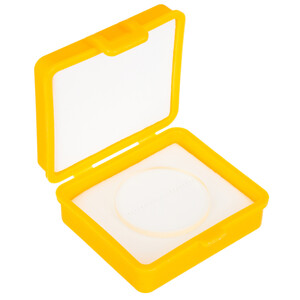

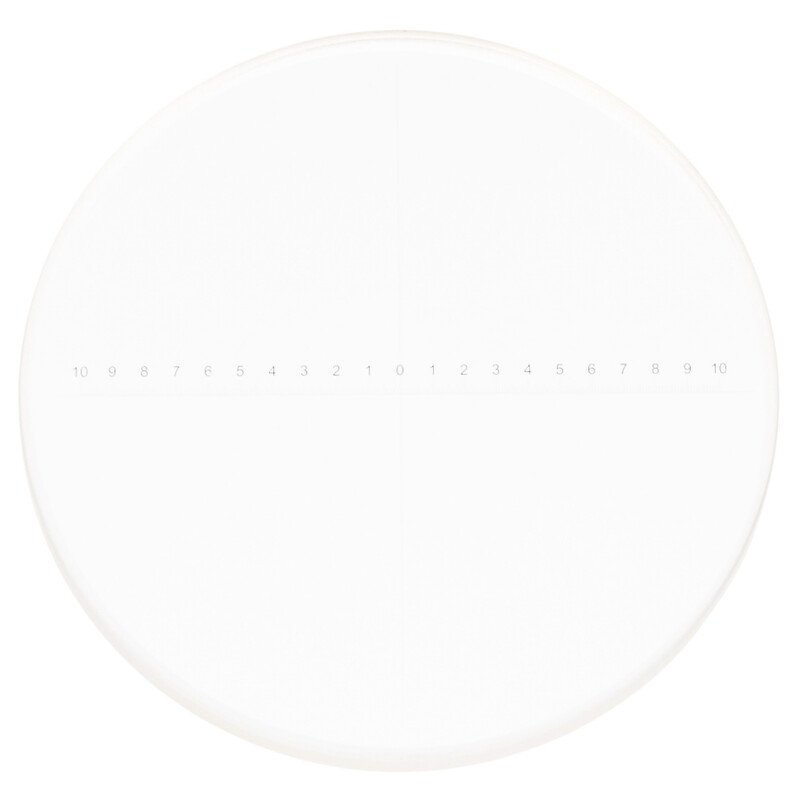

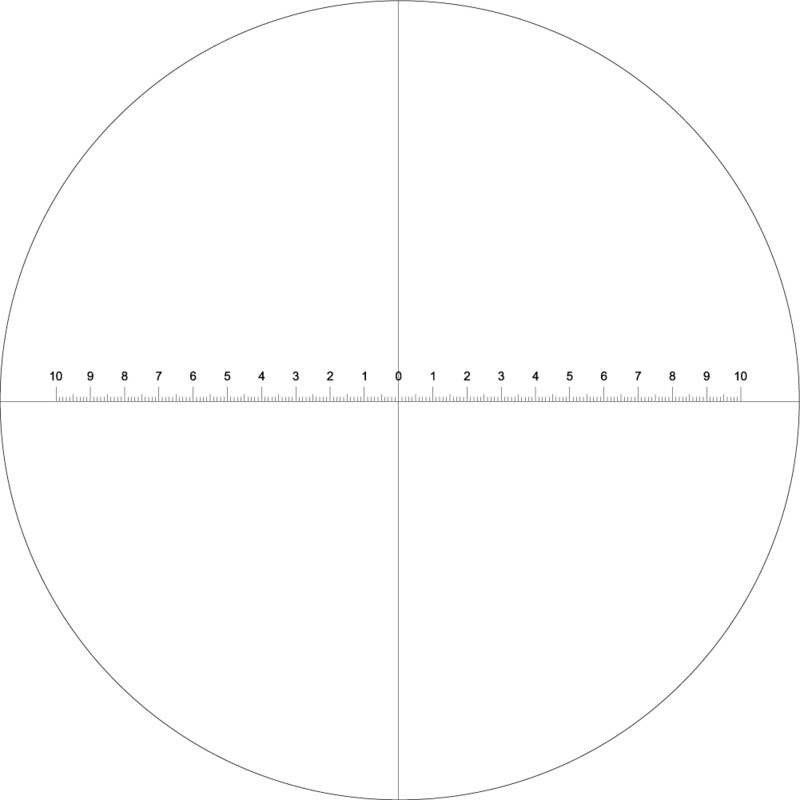

Questo vetrino calibrato è destinato all'uso con microscopi stereoscopici. È realizzato in vetro ottico e ha un diametro di 24 mm. Il valore di divisione della scala è di 0,1 mm. La scala contiene in totale 200 divisioni.
Un vetrino di calibrazione è necessario per migliorare la precisione di misurazione quando si utilizza un software per fotocamera. La calibratura viene effettuata separatamente per ogni obiettivo.
Come utilizzare il vetrino di calibrazione:
- Fissare il vetrino sul tavolino traslatore del microscopio.
- Ruotare il revolver per selezionare l'obiettivo desiderato.
- Scattare una foto del vetrino.
- Nel programma di analisi delle immagini, selezionare la modalità di calibrazione, indicare con il mouse la distanza massima visibile e inserire il valore risultante in unità reali.
- Inserire il nome della calibratura e controllare i valori.
- Se tutto è stato eseguito correttamente, il programma memorizza il fattore di correzione e in futuro convertirà automaticamente i valori nelle unità di misura desiderate.
Calibrazione del software di analisi delle immagini
La calibratura viene eseguita separatamente per ogni obiettivo utilizzato per le osservazioni. Il vetrino di calibratura viene utilizzato per determinare il fattore di calibratura per il software di analisi delle immagini.
- Fissare il tavolino traslatore microscopio di calibrazione sul tavolino traslatore del microscopio.
- Selezionare l'obiettivo desiderato e impostare la risoluzione massima della fotocamera.
- Creare un'immagine a contrasto del supporto per campioni sullo schermo e acquisire l'immagine.
- Selezionare la modalità "Calibratura" nel software di analisi delle immagini.
- Cliccare con il mouse per definire la distanza massima visibile tra la prima e l'ultima divisione della scala.
- Inserire la dimensione della scala risultante in unità reali nel software di analisi delle immagini.
- Inserire il nome della calibrazione specificando l'ingrandamento attuale dell'obiettivo.
- Verificare il risultato: in modalità "Misurazione", misurare alcune divisioni delle scale del supporto di calibrazione in unità reali.
- Il software di analisi delle immagini salva il fattore di calibrazione con il nome selezionato. Successivamente, i risultati vengono convertiti automaticamente nelle unità di misura selezionate.
Calibratura della scala oculare
La calibrazione della scala dell'oculare viene eseguita separatamente per ogni obiettivo utilizzato per le osservazioni. Posizionare il vetrino sul tavolino traslatore microscopio e mettere a fuoco il microscopio sulla scala. Ruotare l'oculare nel tubo oculare fino a quando le scale del vetrino e dell'oculare sono allineate parallelamente tra loro.
- Se si utilizzano obiettivi con ingrandimento ridotto, è necessario calcolare quante divisioni della scala dell'oculare si adattano alla scala del vetrino.
- Se si utilizzano obiettivi con ingrandimento medio e alto, è necessario calcolare quante divisioni del vetrino sono contenute nella scala dell'oculare.
Il calcolo per ciascun obiettivo viene effettuato secondo la seguente formula:
Е=ТL/A
dove:
- E – valore di divisione dell'oculare
- Т – valore di divisione indicato sul vetrino (0,01 mm)
- L – numero di divisioni del micrometro del vetrino portaoggetti
- А – numero di divisioni della scala oculare.
I valori risultanti per la divisione della scala oculare per ciascun obiettivo vengono registrati.
Quando si misura un oggetto, è necessario innanzitutto contare il numero di divisioni della scala oculare che copre l'oggetto. Il risultato viene moltiplicato per il valore della scala calcolato in precedenza per l'obiettivo selezionato. Il valore risultante è la dimensione reale dell'oggetto.
