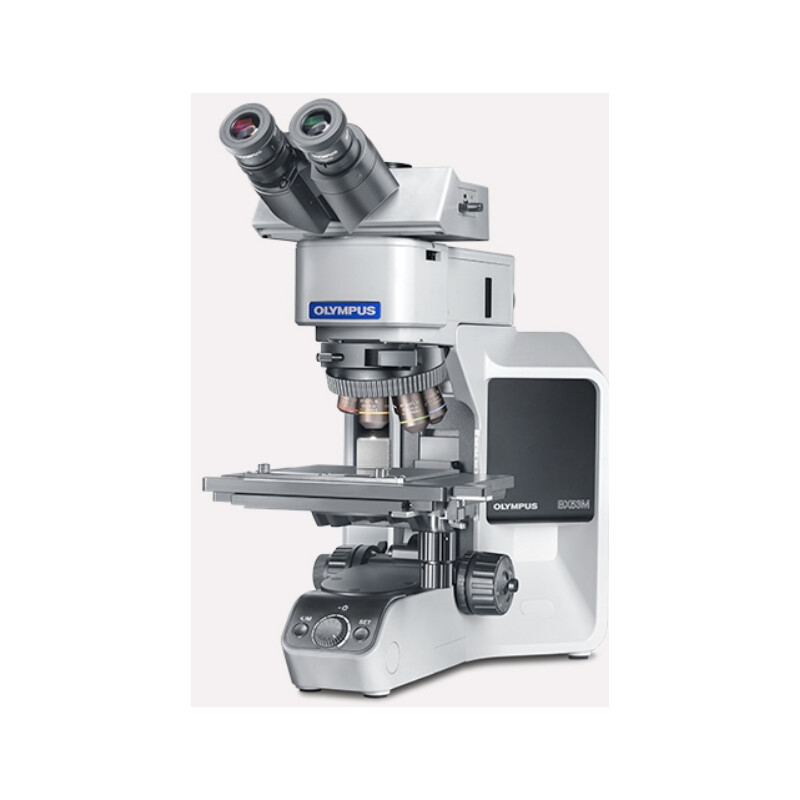

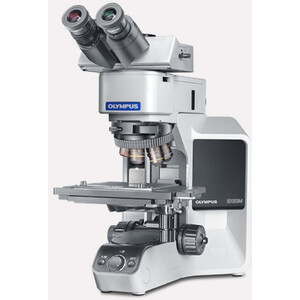

BX53M-opvallend licht voor helderveld
Specificatie
- Optisch systeem: oneindig gecorrigeerd
- Statief: opvallend licht
- Focus: slag: 25 mm, 100 µm per omwenteling, kleinste verdeling: 1 µm, met bovenste aanslag en momentinstelling voor grove verstelling
- Max. hoogte van het object: 65 mm (zonder afstandhouder), 105 mm (met afstandhouder BX3M-ARMAD)
- Waarnemingsbuis: breed gezichtsveld (F.N,22), omgekeerd: binoculair met camerabuis
- Belichting: witlicht-LED
- Objectiefrevolver voor helderveld: vijfvoudig
- Oculairs: 10x/22 dioptrie-instelling aan één zijde
- Tafel (X x Y) 76 mm × 52 mm Coaxiale tafel met aandrijving aan de linkerkant met koppelregeling
- Gewicht: ca. 15,8 kg (microscoopstatief 7,4 kg)
Modules inbegrepen bij levering:
- Statieven BX53MRF-S-1-3
- Trinoculaire buis U-TR30-2-2
- Oculair WHN10X-1-8
- Oculair WHN10X-H-1-8
- Opwaartse lichtcondensor U-KMAS
- Lichtbron BX3M-LEDR
- Objectiefrevolver U-5RE-2
- Kruistafel U-SVRM Rechtstreeks
- Tafelplaat U-MSSP
- Aansluitkabel UYCP
Lenzen kunnen afzonderlijk worden besteld, ze zijn niet bij de levering inbegrepen.
Kies uit de accessoires voor dit model: MPLFLN lenzen
Moderne microscopie eenvoudig gemaakt
Met hun modulaire concept biedt de BX3M-serie veelzijdigheid voor een breed spectrum aan toepassingen in de industrie en materiaalonderzoek. Dankzij de verbeterde integratie in de OLYMPUS Stream-software maken BX53M-microscopen een soepele workflow mogelijk bij standaard microscopische toepassingen en digitale beeldvorming, van onderzoek tot rapportage.
Bekende procedures eenvoudig gebruiken:
Eenvoudige lichtbron
De lichtbron minimaliseert ingewikkelde handelingen die normaal gesproken bij het werken met een microscoop moeten worden uitgevoerd. Met de instelknop aan de voorkant van de condensor kan de microscopiemethode eenvoudig worden geselecteerd. De gebruiker kan snel schakelen tussen de meest gebruikte methoden van opvallende lichtmicroscopie, van helderveld- naar donkerveld- of polarisatiemicroscopie, om op de eenvoudigste manier verschillende soorten analyses te kunnen uitvoeren. Bovendien kan de eenvoudige polarisatiemicroscopie worden aangepast door de analysator te draaien.
Intuïtieve bedieningselementen van de microscoop:
Eenvoudige instellingen van het lichtvelddiafragma en het diafragma
De juiste instelling van de lichtveld- en diafragma zorgt voor een goed beeldcontrast en volledig gebruik van de numerieke apertuur van het objectief. De Legend leidt de gebruiker door de juiste instellingen voor de betreffende microscopiemethode en het gebruikte objectief.
Snelle scherpstelling
De scherpstelschaal op het statief vergemakkelijkt het snel scherpstellen. Gebruikers kunnen de scherpstelling grof instellen zonder door een oculair te kijken, waardoor tijd wordt bespaard bij het onderzoeken van objecten met verschillende hoogtes.
Licht en ergonomisch in gebruik
Ergonomie is voor alle gebruikers van het grootste belang. Of een gebruiker nu alleen zijn microscoop gebruikt of zijn microscoop in combinatie met de OLYMPS Stream beeldanalysesoftware – in beide gevallen profiteert hij van de ergonomische handschakelaars die de positie van de hardware duidelijk aangeven. Dankzij de ergonomische handschakelaars kan de gebruiker zich concentreren op zijn monster en de controle ervan.
Voor consistente belichting:
Lichtintensiteitsmanager
Bij de eerste installatie kan de lichtintensiteit worden aangepast aan de betreffende hardwareconfiguratie van de gecodeerde lichtbron en/of de gecodeerde objectiefrevolver.
Herstellen van de microscoopinstellingen:
Gecodeerde hardware
Gecodeerde functies integreren de systeeminstellingen van de BX53M-microscoop in de OLYMPUS Stream-beeldanalysesoftware. Microscopische procedures, verlichtingsintensiteit en vergroting worden automatisch door de software geregistreerd met de bijbehorende beelden. Hierdoor kan de gebruiker inspecties altijd met dezelfde microscopische instellingen uitvoeren, wat de betrouwbaarheid van de inspectieresultaten verbetert.
Consistente kleurtemperatuur:
Lichtsterke witte LED's als lichtbron
De BX53M-microscoop werkt met krachtige witte LED-lichtbronnen voor zowel opvallend als doorvallend licht. De LED zorgt voor een constante kleurtemperatuur, ongeacht de helderheid. Duurzame LED's zorgen voor een efficiënte belichting en zijn ideaal voor inspectietoepassingen in materiaalonderzoek.
Optisch systeem: Optisch systeem UIS2 (oneindig gecorrigeerd)
Focus Slag: 25 mm
Fijnafstelling: 100 µm per omwenteling
Kleinste onderverdeling: 1 µm Met bovenste aanslag en koppelingsinstelling voor grove verstelling
Max. hoogte van het object: Opvallend licht: 65 mm (zonder afstandhouder), 105 mm (met BX3M-ARMAD) Opvallend/doorvallend licht: 35 mm (zonder afstandhouder), 75 mm (met BX3M-ARMAD)
Oculairs: 10x/22
Belichting: Opwaarts licht: witlicht-LED, HF/DF/DIC/POL/MIX lichtvelddiafragma, diafragma (met centreermechanisme), HF/DF-vergrendeling
Doorvallend lichtGecodeerd, witlicht-LED, HF/DF/DIC/POL/MIX lichtvelddiafragma, diafragma (met centreermechanisme), HF/DF-vergrendeling
Objectiefrevolver voor helderveld: 5-voudig
Objectiefrevolver voor HF, DF, MIX: 6-voudig
Condensor grote werkafstand
Tafel (X x Y) 76 mm × 52 mm
Lenzen niet inbegrepen.
Functioneel
De BX53M ondersteunt de bekende methoden van conventionele microscopie zoals helderveld, donkerveld, gepolariseerd licht en differentieel interferentiecontrast. Bij de ontwikkeling van nieuwe materialen kunnen veel van de moeilijkheden die standaardmethoden opleveren bij het detecteren van defecten, opgelost worden door moderne microscopietechnieken die nauwkeuriger en betrouwbaarder testen mogelijk maken. Nieuwe belichtingstechnieken en opties voor beeldregistratie met de Olympus Stream software voor beeldanalyse geven gebruikers meer keuzemogelijkheden voor het analyseren van hun monsters en het documenteren van de resultaten.
- Het onzichtbare wordt zichtbaar
- Scherpe beelden van het hele object
- Eenvoudig aanpassen van het podium voor overzichtsbeeld
- Visualisatie van zowel donkere als lichte gebieden
- Aanpasbaar aan voorkeuren voor microscopie en analyse
- Ontworpen voor een breed scala aan monsters
