AstroTrac TT320X-AG montering
Bent u een toegewijde astrofotograaf? Stelt u zich dan het volgende "horrorscenario" voor:
U bent aangekomen op uw vakantiebestemming, de hemel klaart op in de schemering en de Melkweg staat op zijn hoogtepunt boven u. En u moest het doen zonder uw reismontering. En u hebt uw reismontering moeten missen vanwege het gewicht.
Dit horrorscenario hoeft niet langer zo te zijn, want nu is er de AstroTrac montering - de lichtgewicht en ruimtebesparende reismontering.
De AstroTrac is niet noodzakelijkerwijs een reismontering in de conventionele zin van het woord. Het kan ook beschreven worden als een tangentiële armmontering met een segmentaandrijving.
De voordelen van de AstroTrac in één oogopslag:
De AstroTrac is een volledig nieuw type reismontering met een zeer nauwkeurige tracking gedurende 2 uur, universeel toepasbaar voor astrofotografie en visuele observatie met refractoren met een korte brandpuntsafstand.
Met een gewicht van slechts 1,1 kilogram en een formaat van slechts 425x95x43 mm in opgevouwen toestand, is hij uiterst transporteerbaar en kan hij wereldwijd gebruikt worden. AstroTrac betekent snel en eenvoudig opzetten. Plaats hem op een fotostatieven, centreer de poolster in de poolzoeker, richt de camera of telescoop uit en druk op de "track knop" - klaar.
Hoogwaardige afwerking dankzij hightech materialen. De aandrijfspindel en motor zijn speciaal voor de AstroTrac vervaardigd en garanderen een nauwkeurigheid van de aandrijving van slechts enkele boogseconden.
De AstroTrac in detail:

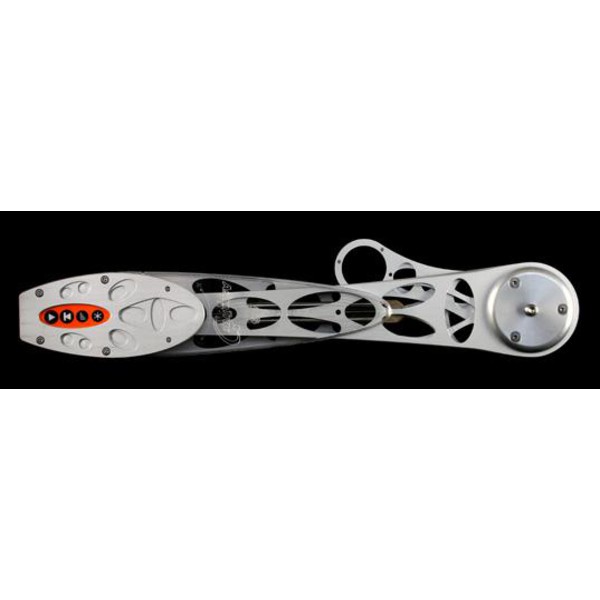

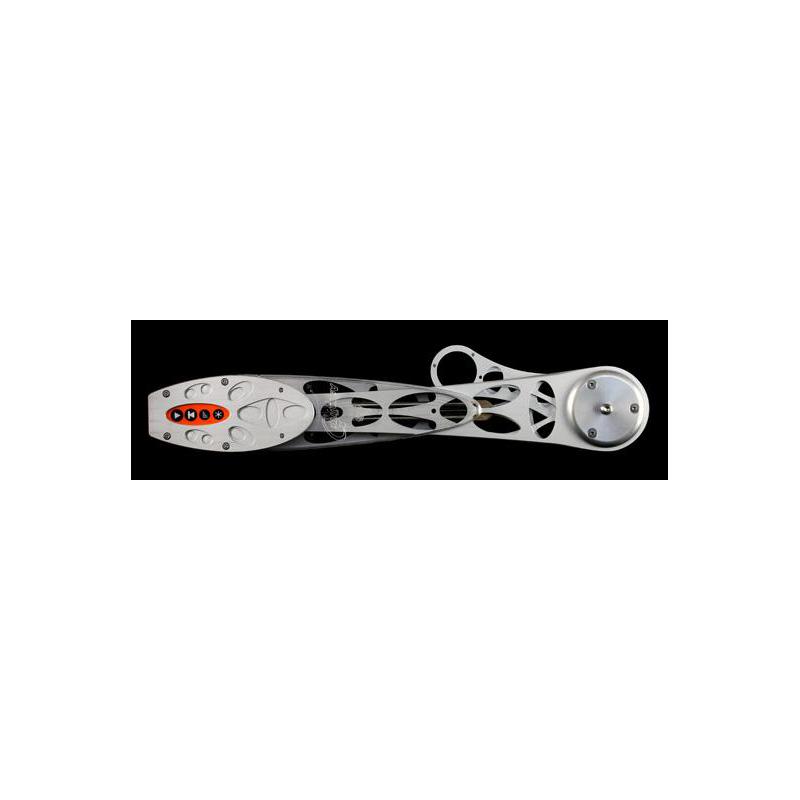

In principe bestaat de AstroTrac uit twee armen, waarvan er één vastzit en de tweede via een spindel tegen de vaste arm wordt bewogen. De camera, telescoop, enz. is bevestigd aan het bovenste deel van de beweegbare arm.
Een kleine stappenmotor met laag vermogen drijft de aandrijfspindel rechtstreeks aan om de spindel aan te drijven en zo de rotatie van de aarde te compenseren. Dit voorkomt extra fouten veroorzaakt door tussenliggende reductietandwielen.
De motor en aandrijfspil worden samen vervaardigd om periodieke aandrijffouten als eenheid te minimaliseren. De stapgrootte van de aandrijfspindel is 0,3 boogseconden.
De periodieke wormfout is een paar boogseconden over een periode van een paar minuten - ideaal voor korte belichtingstijden met digitale of analoge spiegelreflexcamera's.
De aandrijfspindel zit in een speciaal, zeer hard polycarbonaat (veel minder bros dan acrylglas) en de resolutie komt overeen met die van een conventioneel wormwiel met een diameter van 60 cm! De binnenkant van het acrylglas wordt tijdens het gebruik belicht door rode LED's, zodat het in het donker altijd mogelijk is om te zien hoe lang de AstroTrac kan draaien voordat het einde van de spindel is bereikt. Als aslagers worden zeer nauwkeurige kegelrollagers gebruikt.
De meeste afzonderlijke onderdelen van de AstroTrac zijn vervaardigd van speciaal aluminium van vliegtuigkwaliteit op zeer nauwkeurige CNC-machines. Dit materiaal is extreem torsiebestendig, trillingsarm, hard en zeer licht. Alle verbindingsschroeven zijn gemaakt van roestvrij V2A-staal.
De AstroTrac wordt bevestigd aan de kantelkop van een normaal fotostatief met een 3/8" fotodraad. Tijdens het gebruik wordt deze kop in kanteling en azimut uitgelijnd op de hemelpool. De camera-aansluiting is een standaard 1/4" fotodraad. Hoe stabieler het statief en de kantelkop, hoe hoger de belasting van het instrument kan zijn - tot maximaal 15 kg!
Dankzij het ingenieuze ontwerp kan de AstroTrac zowel op het noordelijk halfrond als op het zuidelijk halfrond worden gebruikt.
Afhankelijk van of hij ten noorden of ten zuiden van de evenaar moet worden gebruikt, wordt de AstroTrac 180 graden uitgevouwen vanuit zijn basispositie - tegen de klok in voor het noordelijk halfrond en met de klok mee voor gebruik ten zuiden van de evenaar. U hoeft geen schakelaars om te zetten of de draairichting van de motor te veranderen.
De AstroTrac is voorbereid om een poolzoekkijker te accepteren. Deze is echter niet bij de levering inbegrepen.
Als innovatie wordt elke AstroTrac nu geleverd met een magnetische montering voor de poolzoeker. De AstroTrac poolzoeker kan in enkele seconden worden gemonteerd en wordt precies parallel aan de as gehouden door drie sterke neodymium magneten - zonder klemschroeven. Dankzij de magnetische montering kan hij ook naar wens worden gedraaid.

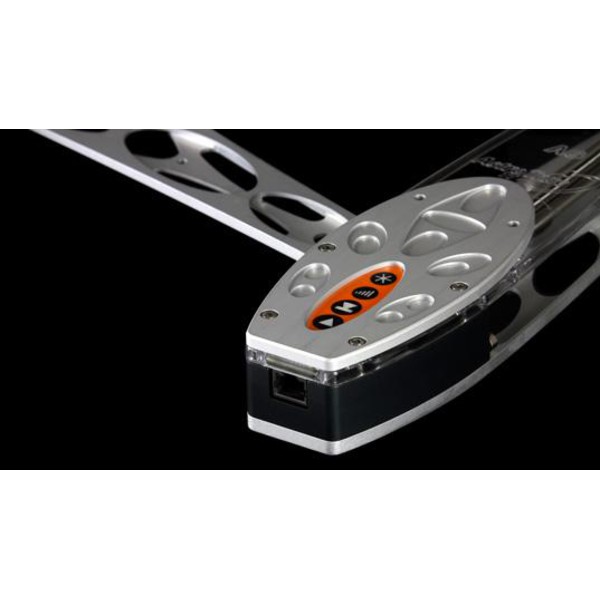

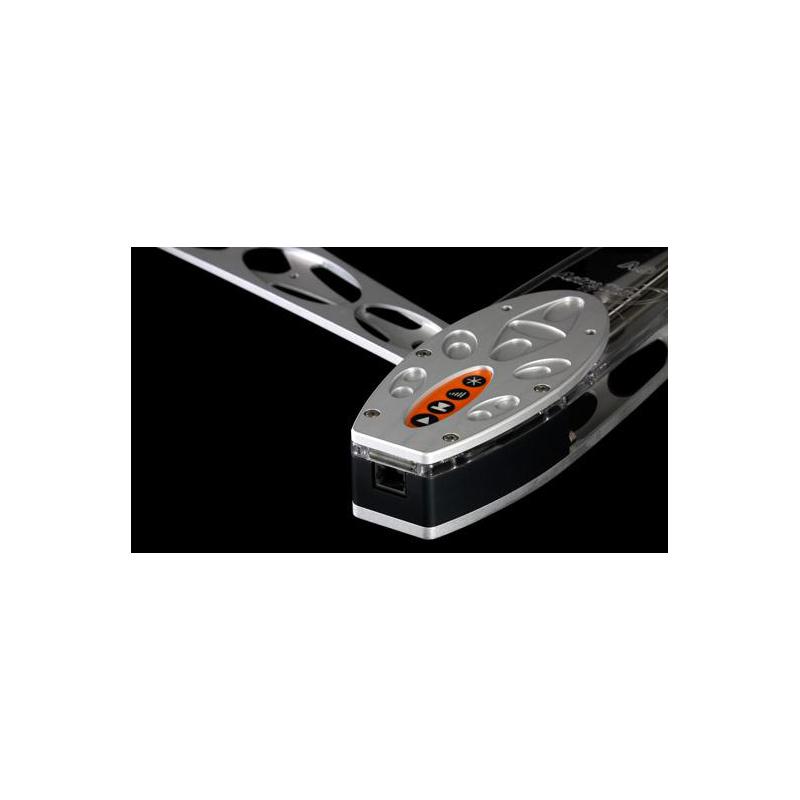

De AstroTrac montering wordt volledig gesturingen via vier ingebouwde knoppen in het onderste deel van de beweegbare AM Arms. Zowel de knoppen als het transparante deel van de arm kunnen indirect verlicht worden door gekleurde LED's.
De knoppen regelen de start- en stopfunctie van de AstroTrac, en u kunt ook de helderheid van de LED's en het volume van de geluidssignalen in 5 stappen instellen. De AstroTrac wordt gevoed door 12 volt gelijkstroom. De ingang is een normale standaard stekkeraansluiting waarop elke kleine voedingen kan worden aangesloten. De hele aandrijving is ontworpen om zeer energiezuinig te zijn (ca. 250 mA bij 12 volt).
De nieuwe TT320X-AG versie van AstroTrac wordt gekenmerkt door de volgende technische innovaties en verbeteringen ten opzichte van zijn voorganger, de TT320:
- Extra volgsnelheden voor zon en maan, in plaats van alleen voor sterren, kan de volgsnelheid nu extra worden ingesteld op zon-, respectievelijk maansnelheid door een simpele druk op een knop bij het inschakelen. Dit opent twee volledig nieuwe toepassingsgebieden, bijv. voor visuele en fotografische observatie met refractors met een korte brandpuntsafstand (bijv. asgrauw maanlicht, smalle maansikkel, zonnevlekken).
- Autoguider aansluiting! - U kunt uw AstroTrac montering nu via een autoguiderbesturen. Zelfs met lange brandpuntsafstanden en lange belichtingstijden zijn nauwkeurig bijgehouden astro-opnamen gemakkelijk te maken. De ST-4 compatibele aansluiting past op de meest gangbare autoguiders, zoals de Mammut Lyuba CCD camera (21883) of de Orion StarShoot autoguider (14248).

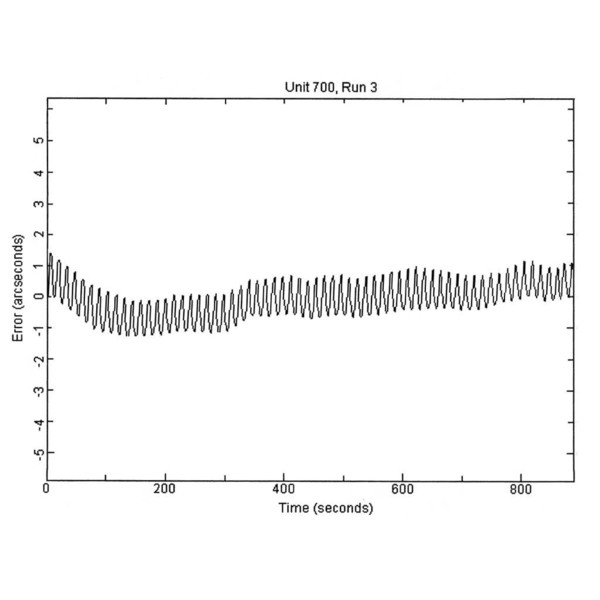

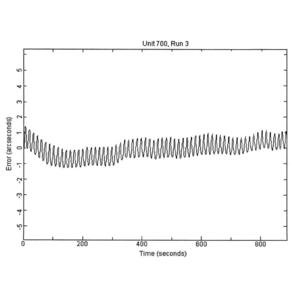

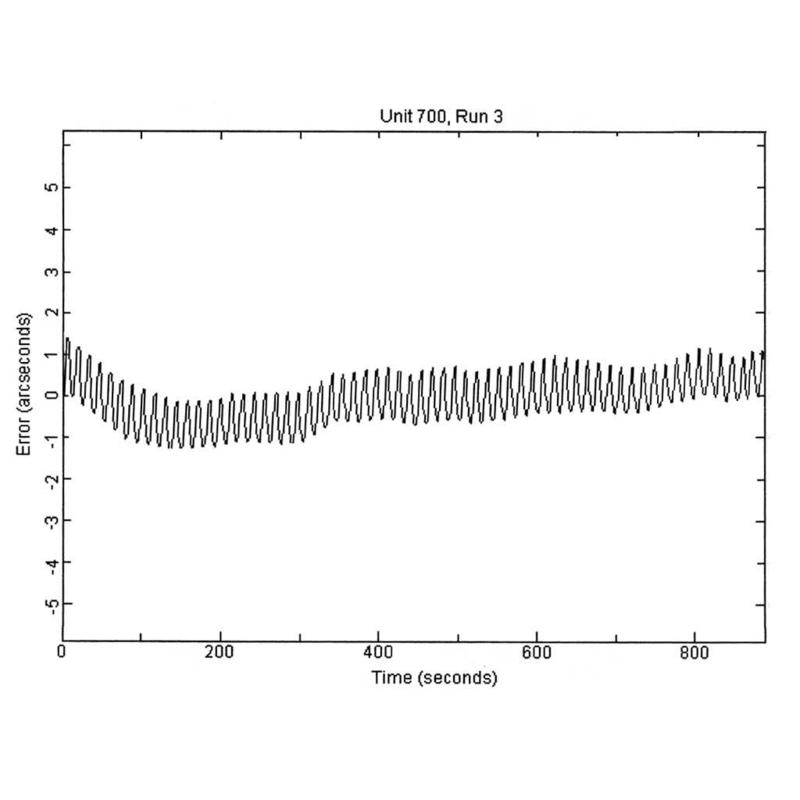

- Een volledig herzien aandrijfsysteem met verbeterde trackingnauwkeurigheid (zelfs zonder autoguiding) AstroTrac garandeert nu een nauwkeurigheid van 5 boogseconden (piek tot piek) over een periode van 5 minuten. Dit maakt ook het fotografische gebruik van langere brandpuntsafstanden voor deep sky-fotografie mogelijk.
- Ultra-verplaatsbaar: De AstroTrac weegt slechts 1 kg! Niet zwaarder dan een pak melk, maar net zo gemakkelijk te vervoeren. Vergeleken met de vorige versie is het gewicht aanzienlijk verminderd door het gebruik van een skeletconstructie.
- Aanzienlijke toename van het draagvermogen van het instrument. Het draagvermogen van de TT320 was 10 kg, de nieuwe TT320X-AG kan nu een volledige 15 kg (maximum, korte versie) aan instrumenten dragen.
- Verlengde poolzoekerarm om het uitlijnen van de pool veel gemakkelijker te maken.
