bScope voor grote monsters
Wanneer klassieke metaalmicroscopen bij grote werkstukken snel hun grenzen bereiken, komt de Euromex bScope Large Samples goed tot zijn recht: grote doorlaatbaarheid, veel ruimte op de microscoop tafel en een constructie die speciaal is ontwikkeld voor de inspectie van grote of onregelmatige monsters. Dit maakt de Z-Serie ideaal voor materiaaltesten, kwaliteitscontrole en oppervlakteanalyse – bijvoorbeeld van metalen, kunststoffen, mineralen of gecoate onderdelen.
Typisch bScope: u werkt met een groot gezichtsveld (WF 10x/22), stabiele mechanica en een opstelling die het positioneren van grote monsters aanzienlijk eenvoudiger maakt dan bij conventionele systemen. De details vindt u in het gegevens-/catalogusgedeelte – hier gaat het om wat u in het dagelijks gebruik echt merkt: bediening, contrast, overzicht en duidelijke documentatie.

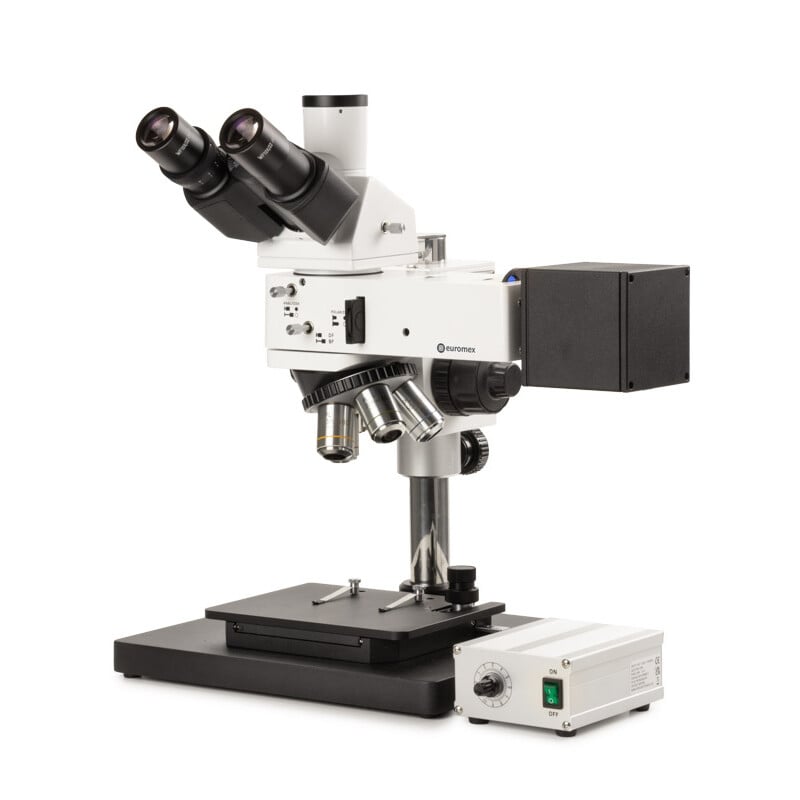

bScope Large Samples BS.4053-PLMRi-BD (helderveld + dark field)
De BS.4053-PLMRi-BD is de variant voor iedereen die meer contrastreserves nodig heeft bij oppervlaktecontrole: naast helderveld biedt deze ook dark field – ideaal wanneer fijne krassen, randen, deeltjes of microdefecten in het helderveld 'verloren gaan' en u deze beter wilt uitwerken.
Kortom: hetzelfde platform voor grote monsters, maar meer analysevermogen voor veeleisende oppervlakken en defectbeelden.
oculairs
Breedveld WF 10x/22 mm oculairs met 22 mm gezichtsveld (Ø 30 mm buis)
Kop
- Een trinoculaire kop van het type Siedentopf, 30° gekantelde buizen
- Een ± 5 dioptrie-instelling op het linkeroculair
- De oogafstand is instelbaar tussen 48 en 76 mm
- Een camerabuis met Ø 23,2 mm
- De prisma's in de kop zijn zo ontworpen dat ze de lichtabsorptie minimaliseren voor een perfecte digitale beeldvorming
- Straalverdeler (100:0 / 0:100)
Revolver
Draaibare en omgekeerde viervoudige revolver met kogellagers
lenzen
De geavanceerde productietechnieken en meerlaagse coatings die worden gebruikt bij de productie van bScope-lenzen maken het mogelijk om de bScope in te zetten voor de meest veeleisende toepassingen. Een sferische aberratiecorrectie van wereldklasse in combinatie met moderne CNC- en montagetechnologie garandeert een perfecte centrering van de lenzen.
Deze serie metallurgische microscopen is verkrijgbaar in twee versies:
- Het helderveldmodel, dat geschikt is voor de meeste materiaalkundige toepassingen.
- Het model met helderveld- en donkerveldverlichting voor de meest veeleisende analyses.
Focus
- Dubbele coaxiale, diep geplaatste grove en fijne afstelling met 180 schaalverdelingen
- Nauwkeurigheid 1,3 µm, 130 µm per omwenteling, totale verplaatsingsweg is ca. 20 mm
- Met instelbare aanslag om schade aan monsters en lenzen te voorkomen. Verbeterde grove en fijne afstelling met spanningscontrole
Tafel
De bScope is uitgerust met een krasbestendige vlakke basis van 30 x 25 cm en wordt geleverd met een mechanische X-Y-tafel van 185 x 140 mm met een verplaatsingsafstand van 35 x 30 mm.
LED-belichting
Opvallende belichting met instelbare intensiteit (5 W LED-Köhler-belichting) met
- externe stroomvoorziening
- Optie voor: draaibare push-pull-polarisator, push-pull-analysator
- Geïntegreerde draaibare filters met groene, blauwe, gele en witte filters
polarisatie
De bScope beschikt over een geïntegreerde sleuf boven de objectiefrevolver voor een optioneel polarisatiefilter.
Leveringsomvang
De verpakking van polystyreen garandeert een lage milieu-impact en maximale veiligheid tijdens het transport. De levering omvat een netsnoer, stofhoes, gereedschap, een reservezekering en een handleiding.
