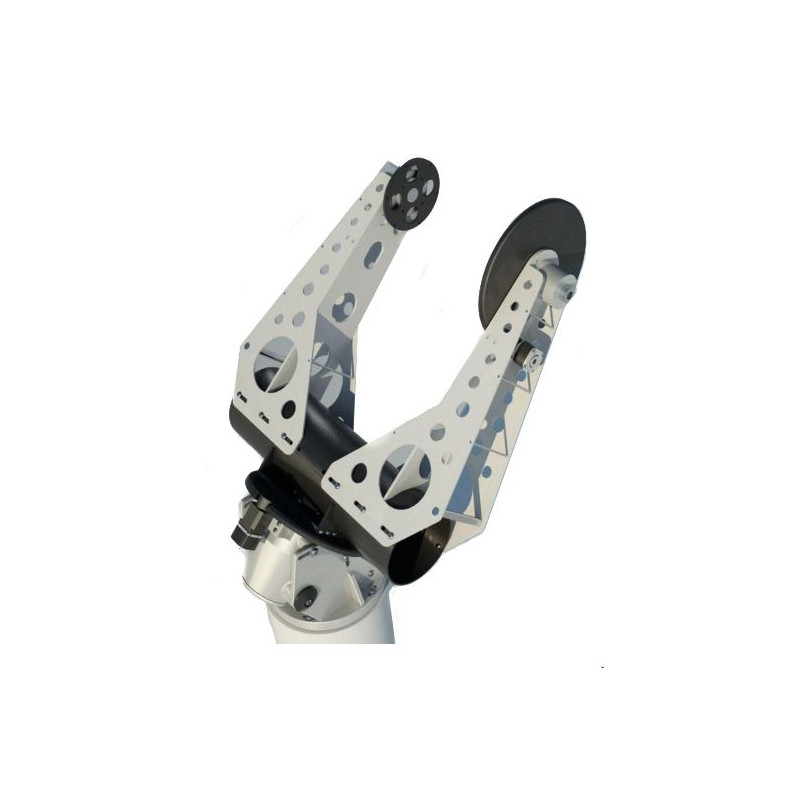

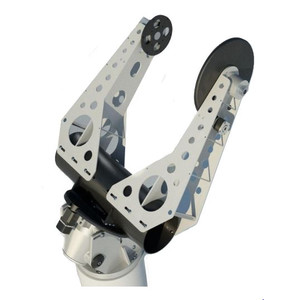

MOFOD MkII vorkmontage

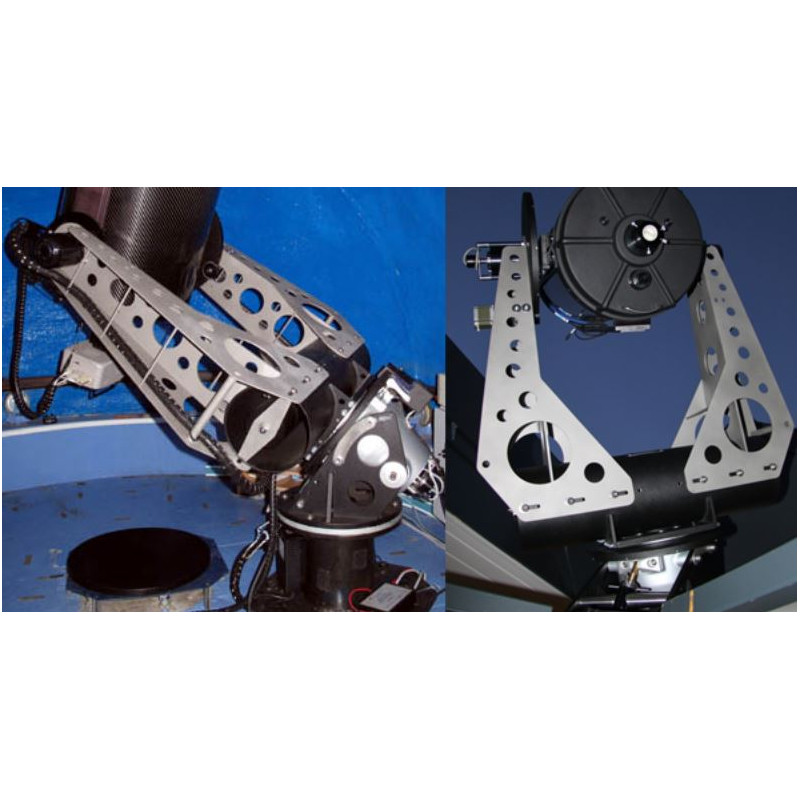

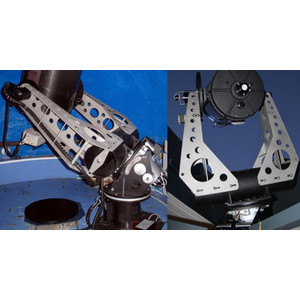

De Gemini MOFOD MkII vorkmontage is de ideale oplossing voor veeleisende astronomische toepassingen (bijvoorbeeld in openbare, school-, verenigings- of professionele observatoria). Het modulaire vorkontwerp maakt het mogelijk om de OTA te verwisselen door de vorkarmen in of uit te schuiven. De MOFOD vorkmontage is de meest stabiele observatoriummontage met afstandsbediening. Word deel van de Gemini Friction Fork Revolution!
- Gemini MOFOD MkII vorkmontages hebben ten opzichte van Duitse equatoriale montages de volgende voordelen:
- Geen tegengewicht nodig - kleinere traagheid, kan sneller worden gedraaid.
- Geen meridiaanflip nodig - geen tijdverlies.
- Geen herkalibratie van de Guide of veldrotatie nodig.
- Geen stoten tegen de pilaar mogelijk - meer veiligheid bij gebruik op afstand.
Nadeel? De vorken zijn bij het wisselen van de OTA niet zo flexibel als Duitse equatoriale montages. Het modulaire vorkontwerp maakt het echter mogelijk om de OTA te wisselen door de vorkarmen eenvoudig in en uit te schuiven. Elke compacte telescoop met een breedte van 340 mm tot 540 mm kan met deze vork worden gebruikt.

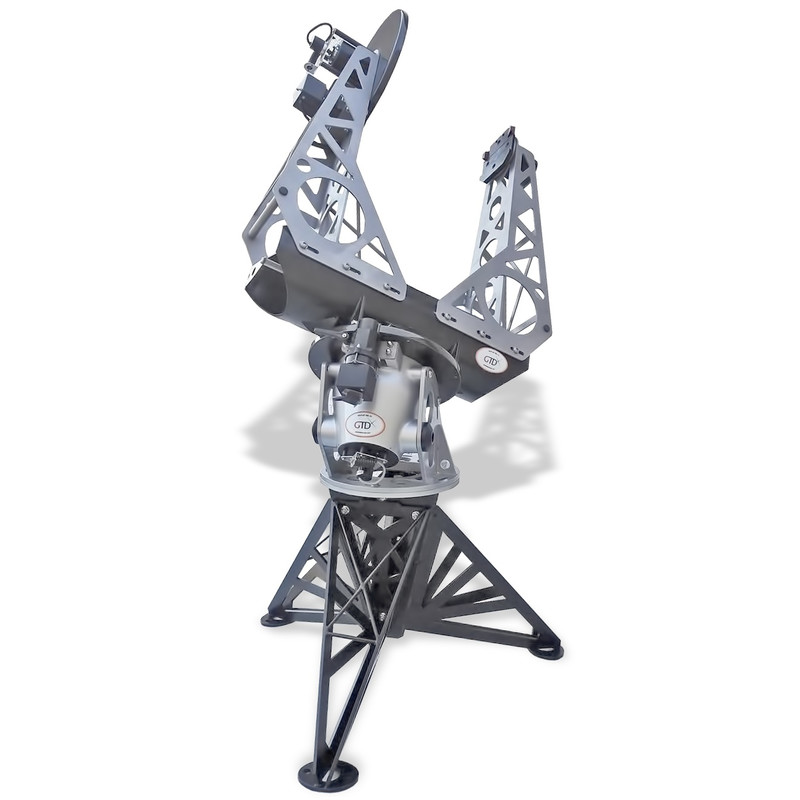

Wat is het Modular Fork Design (MoFoD)? De MOFOD-vorkmontage kan eenvoudig in 4 hoofdonderdelen worden gedemonteerd: de RA-basis, de horizontale arm (buis) en de twee vorkarmen. De orthogonaliteit van de hoofdas is instelbaar, wat een maximale uitlijningsnauwkeurigheid garandeert. Twee personen kunnen de montage in slechts een uur uitvoeren met een eenvoudige set inbussleutels.
Technische gegevens: De montering zit op een robuuste RA-kop, die in een aluminium gietstuk zit en twee grote kegelrollagers vasthoudt. De bovenste (grotere) diameter bedraagt 140 mm. Voor de aandrijving van de montering hebben we gekozen voor wrijvingswielaandrijvingen, omdat deze zeer lage PE-waarden hebben en uiterst betrouwbaar werken. De speling die optreedt bij grote wormwieloverbrengingen of de neiging tot trillingen bij onbalans is niet aanwezig. Bovendien zijn de zwenksnelheden zeer hoog bij een laag energieverbruik. In beide assen zijn beveiligingen ingebouwd die beschadiging van het aandrijfsysteem of de OTA voorkomen. In geval van een botsing stopt het aandrijfsysteem de motoren binnen 5 seconden.
Om de precisie van de uitlijning en de betrouwbaarheid bij bediening op afstand te garanderen, zijn op elke as encoders met hoge resolutie gemonteerd. De encoders hebben een absoluut referentiepunt, waardoor de thuispositie na een stroomstoring of crash van de besturingssoftware weer kan worden gevonden. De stappenmotoren hebben een resolutie van 0,1″.
Het optionele, 1 kg zware, verschuifbare gewicht in de horizontale vorkarm maakt een fijnafstelling van de OTA mogelijk voor een optimale werking. De grove afstelling wordt bereikt door beide vorkarmen met de OTA in de juiste richting te verschuiven.
Specificaties:
- Materialen: verzinkt staal, gepoedercoat (basis), gegoten aluminium, 6082 aluminium (RA-behuizing en as), roestvrij staal (vorkarmen), conische rollagers, stappenmotoren, optische encoders met hoge resolutie.
- PE: ca. 5" ptv in 30 minuten
- Gewicht: RA-basis ca. 55 kg, horizontale arm ca. 13 kg, vorkarmen met aandrijving ca. 27 kg.
- Laadvermogen: 70 kg
- Pier-interface: D360 mm cirkelvormig

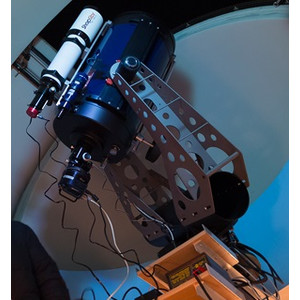

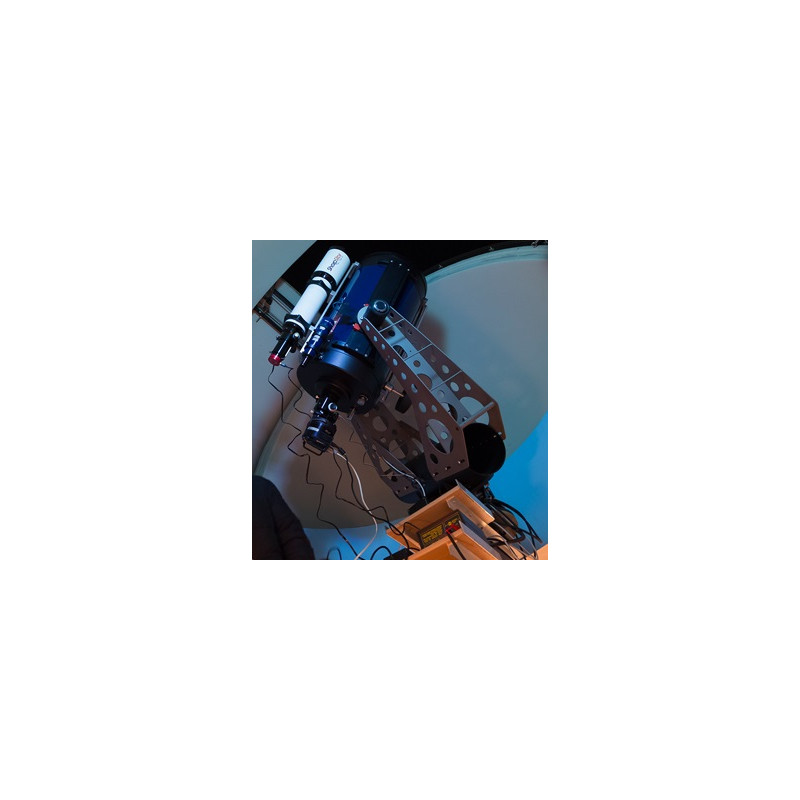

- Ondersteunde OTA's: telescopen met een optische diameter van 25 cm tot 45 cm. Als alternatief kunnen meerdere kleinere instrumenten worden gemonteerd. De typische telescoop voor een vorkmontage is een cassegrain telescoop (RC, DK, SC, MC) of een snelle Newton. Voor het oculairuiteinde van de OTA heeft de vork een zwenkbereik van 600 mm.
- OTA-aansluiting: 3" Losmandy-prismaklem (400 mm prismarails op aanvraag) of een vlakke plaat voor bevestiging van buisringen.
- De prijs is inclusief de Pulsar ASCOM GoTo-controller.
