Artikelnummer: 85704

Flattener/verkleiner 0,8x

korte termijn
Klaar voor verzending in 1-2 weken + verzendtijd
  • Brandpuntsafstandverkleining en beeldveldcorrector voor astrofotografie
  • Voor refractors met een opening van 70 tot 102 mm
  • Aansluiting aan de telescoopzijde: M63x1
  • Aansluiting aan de camerazijde: M48x0,75
  • Filterdraad en antireflectiecoating

Productomschrijving

De flattener is een lens die het beeldveld nivelleert, omdat het door de primaire optiek licht verbogen wordt. Deze kromming zorgt ervoor dat sterren minder scherp worden weergegeven en richting de rand van het beeldveld worden uitgerekt op opnamen. De flattener, ook wel gezichtsveldvervlakker genoemd, corrigeert deze fout.

Het effect van gezichtsveldkromming is valt voornamelijk op bij kleine openingsverhoudingen (bijvoorbeeld van f/5 tot f/7) en grote camerasensoren (bijvoorbeeld in een DSLR-camera). Dan is het gebruik van de flattener de moeite waard. Astrofotografen kunnen dus foto's verwachten waarop de sterren tot aan de rand van de foto scherp zijn weergegeven. De flattener wordt tussen de telescoop en camera gemonteerd.

De eigenschaft reducer (brandpuntafstandverkleining) van deze optische accessoire maakt een betere apertuur mogelijk (diafragma). De nodige belichtingstijd wordt verkort en de optiek "versneld".

Een essentieel onderdeel van de corrector is een geïntegreerde fijnafstelling. Door aan de gekartelde ring op de corrector te draaien, kunt u de afstand tot de sensor tot op fracties van millimeters nauwkeurig instellen. Zodra u de gewenste afstand hebt bereikt, zet u deze vast met de klemschroef. Zo kunt u de optimale afstand bepalen aan de hand van testopnamen met de camera aangesloten, zonder extra adapters en afstemringen. De camera draait niet tijdens de fijnafstelling.

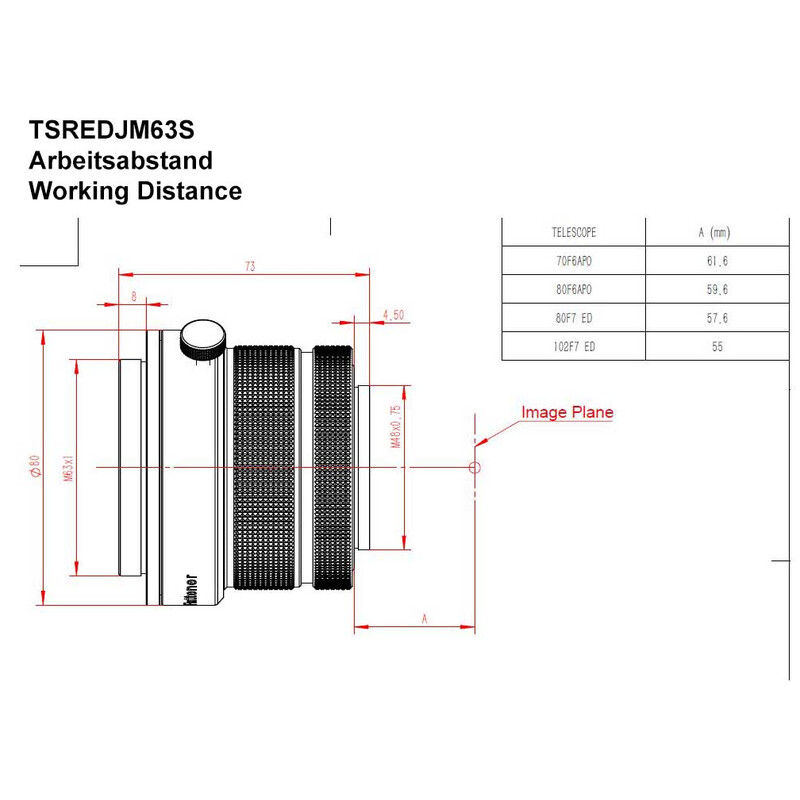

De volgende instellingen vanaf de binnenste positie van de afstelling tot de sensor worden aanbevolen:

  • Diafragma 102 mm / brandpuntsafstand f/7: 55 mm
  • Diafragma 80 mm / brandpuntsafstand f/7: 57,6 mm
  • Diafragma 80 mm / brandpuntsafstand f/6: 59,6 mm
  • Diafragma 70 mm / brandpuntsafstand f/6: 61,6 mm

Concreet rekenvoorbeeld voor de volgende apparatuur:

  • Telescoop: refractor met 80 mm opening f/6, dus 480 mm brandpuntsafstand.
  • Camera: spiegelreflexcamera met 55 mm afstand van de M48-schroefdraad tot de sensor.

Procedure: De werkafstand is 59,6 mm volgens de bovenstaande lijst. Trek simpelweg de 55 mm (afstand van schroefdraad tot sensor) af van deze meting. Er blijft dan 4,6 mm over.

Draai de variabele afstelling 4,6 mm naar buiten, dit kan eenvoudig aangepast worden met behulp van de afstandsmarkeringen. U bent nu op de optimale afstand en kunt beginnen met fotograferen.

TS Optics is een merk van Teleskop-Service.

Specificaties

Capaciteit


Telescoop aansluiting
M63
Aansluiting aan camera zijde
M48
Aantal lenzen
3
Focaal verloopstuk
0,8
Optische lengte (mm)
65
Optiek coating
Multi-coated
Filterdraad
ja
Geschikt voor telescopen
70mm - 102mm OAZ >2.5"
Gecorrigeerd beeldveld (mm)
42

Bijzonderheden


Fijnregeling
ja

Algemeen


Type
Flatteners, Correctors, Reducers
Ontwerp
Flattener

Productveiligheid

Fabrikant: Teleskop-Service Ransburg GmbH, Von-Myra-Straße 8, 85599 Parsdorf, DE, www.teleskop-express.de

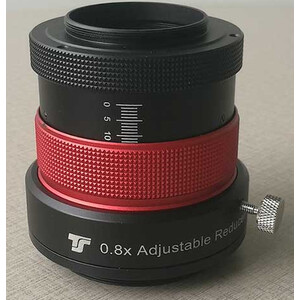

TS Optics Flattener/verkleiner 0,8x

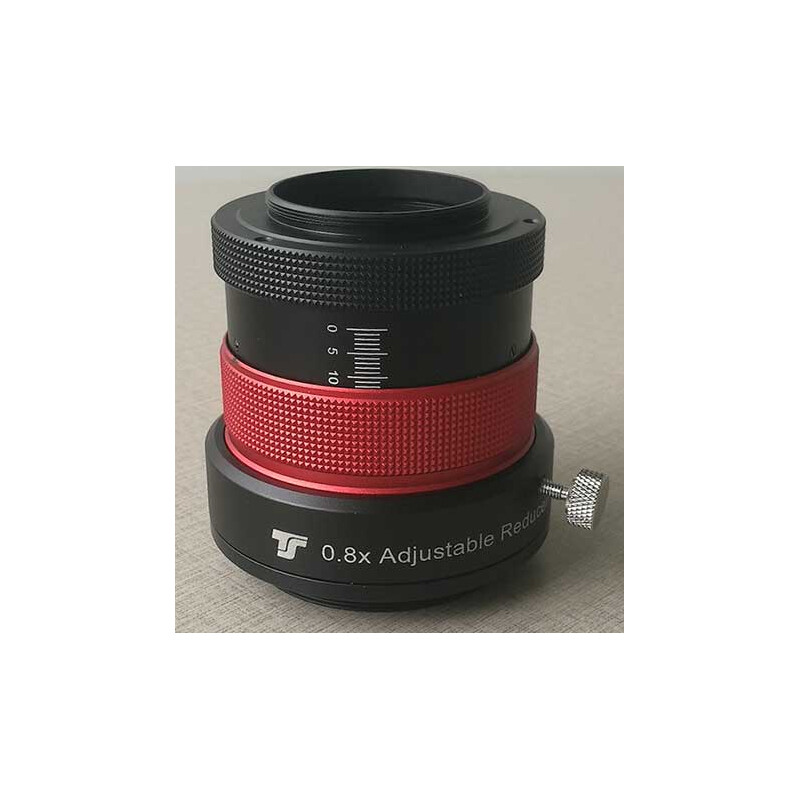

TS Optics Flattener/verkleiner 0,8x

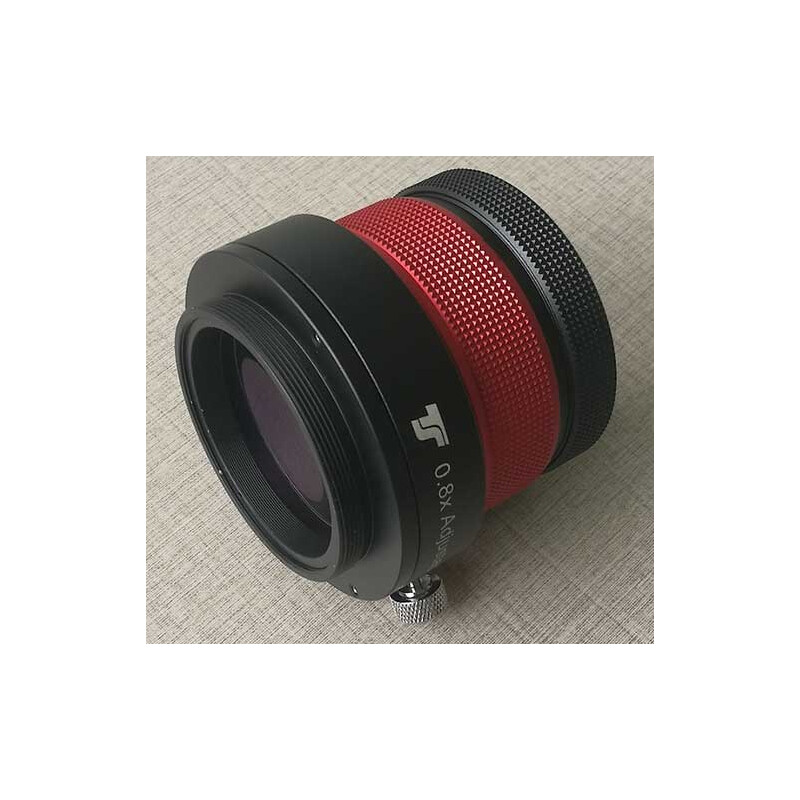

TS Optics Flattener/verkleiner 0,8x

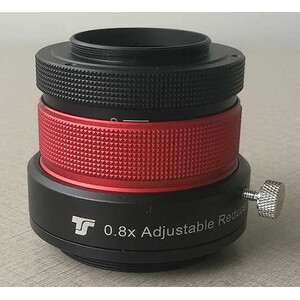

TS Optics Flattener/verkleiner 0,8x
