De kunstmatige ster dient voor collimatie overdag. Stel de optiek zo in dat de diffractieringen intra- en extrafocaal concentrisch zijn. Hiermee is de optiek van uw telescoop perfect afgesteld.

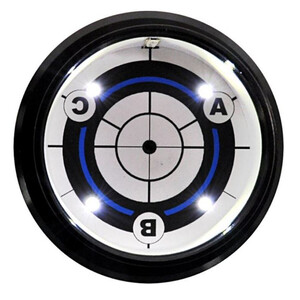

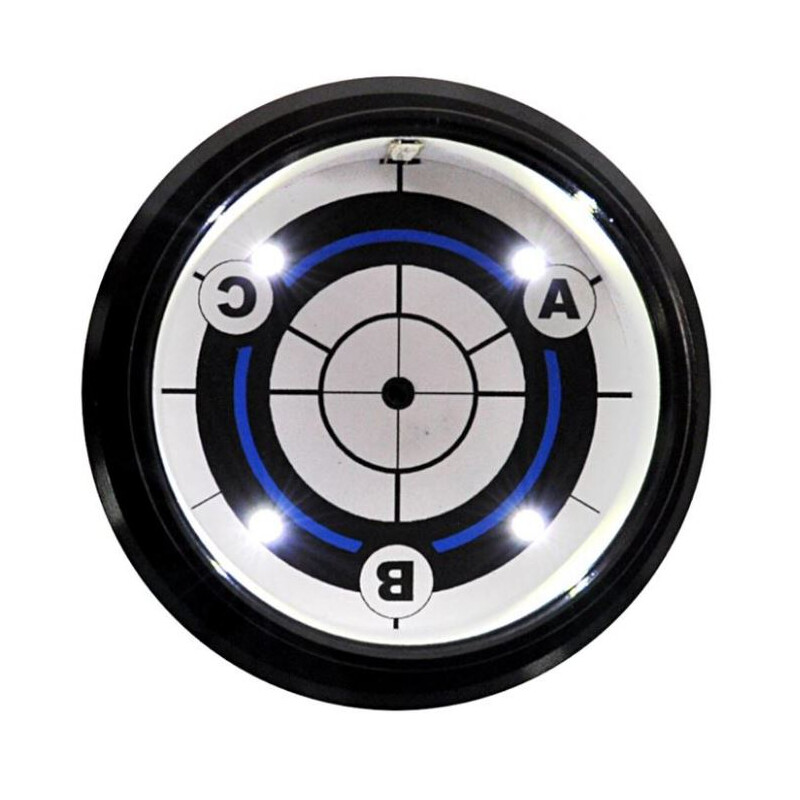

De LED-collimator is ideaal voor RC-telescopen en Cassegrain- en Schmidt-Cassegrain-optieken.
Voor het collimeren van een Ritchey-Chrétien-optiek is normaal gesproken gebruik 's nachts bij sterren nodig. Dankzij deze collimator is het mogelijk om overdag een optimaal collimeringsresultaat te bereiken. Zo beschikt u 's nachts altijd over een optimaal afgestelde RC-telescoop. De collimatie is eenvoudig en door iedereen uit te voeren. Het is alleen belangrijk dat de vangspiegel van uw telescoop een centrale markering heeft.
Ga als volgt te werk:

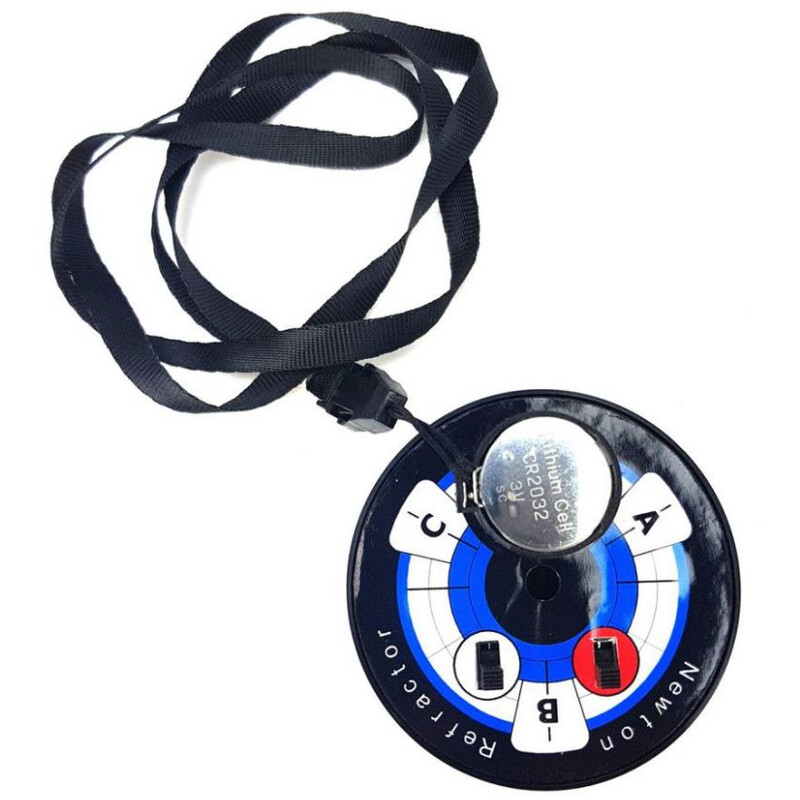

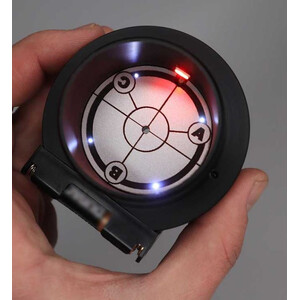

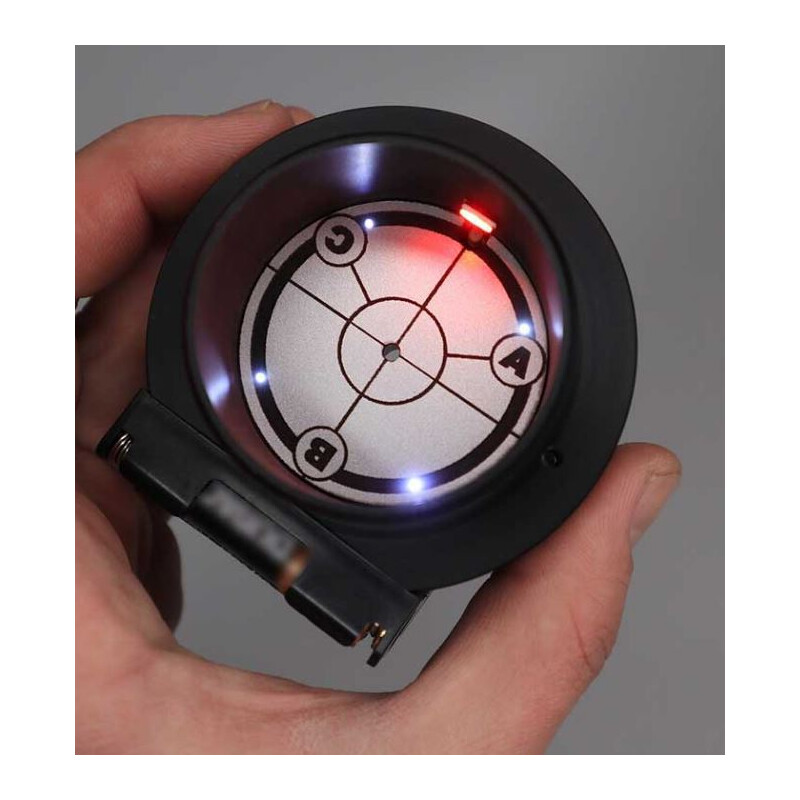

Leg de optische buis op een tafel of plaats de telescoop horizontaal op uw montering. Het is handig om de telescoop op een homogeen, licht oppervlak (papier, muur...) te richten. Plaats nu de collimator in de 2"-steekbus van uw focuser. Druk met uw hand iets op de collimator vanaf de achterkant. Zo zorgt u ervoor dat de collimator optimaal in de focuser zit. Draai nu de klemschroeven licht aan. Schakel nu de collimator in de Newton/reflectormodus (rode leds). Kijk nu door het gat.

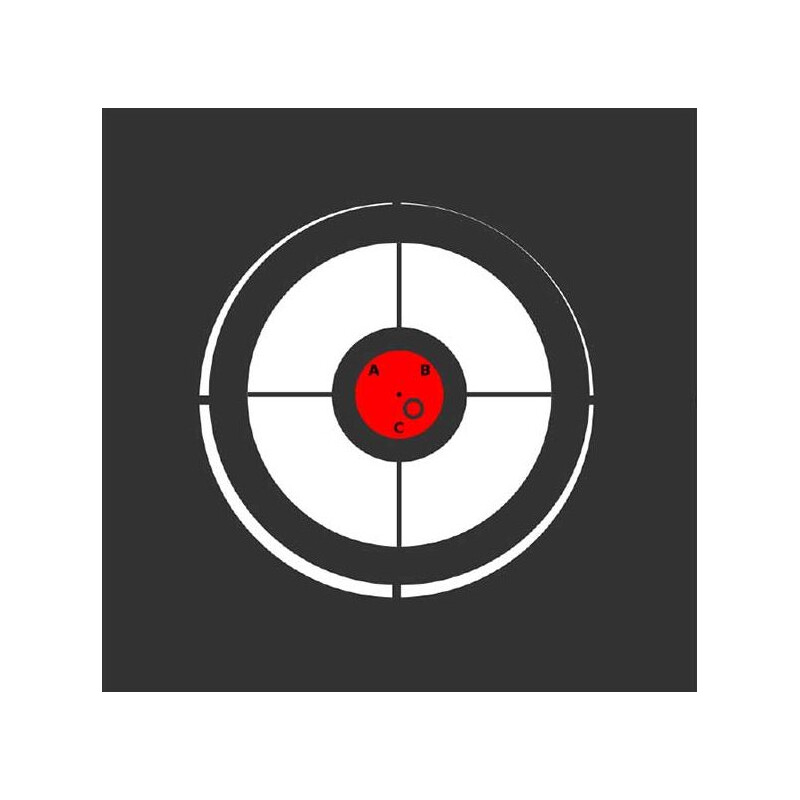

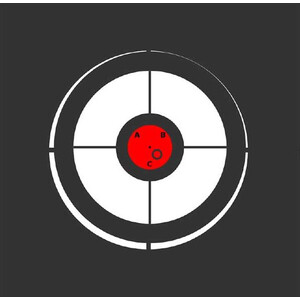

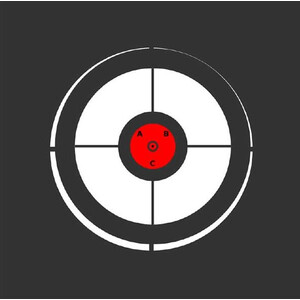

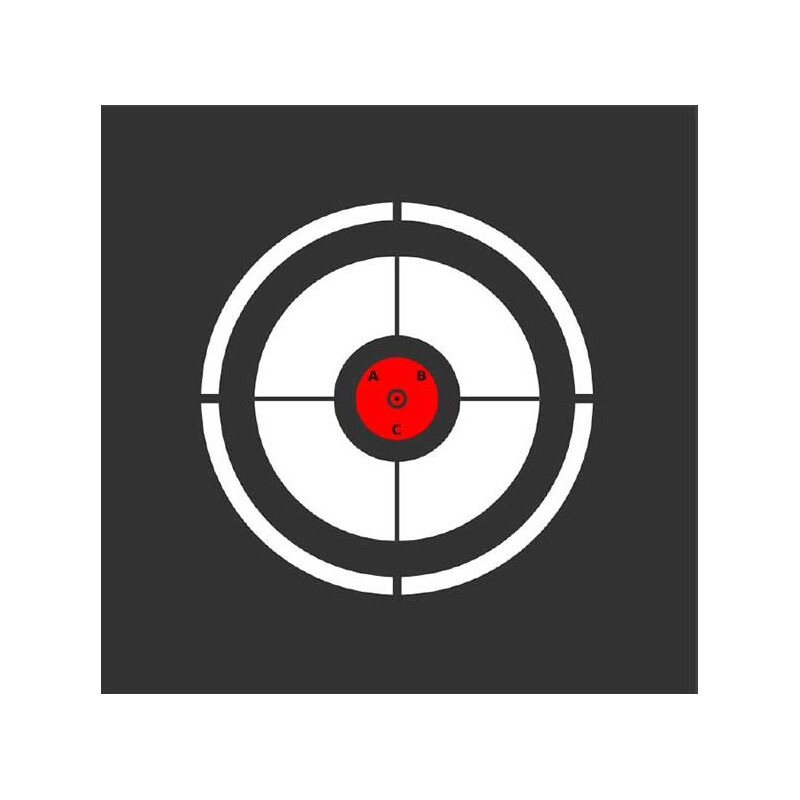

Als het beeld eruitziet zoals afbeelding A rechts, kunt u het collimatieproces stoppen. Uw telescoop is optimaal afgesteld en klaar voor de nacht. Als het beeld echter niet gecentreerd lijkt (afbeelding B), moet u beginnen met collimatie om het optimale resultaat met de telescoop te bereiken.
Colliminatie:

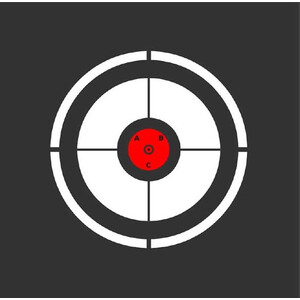

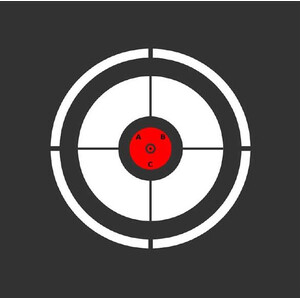

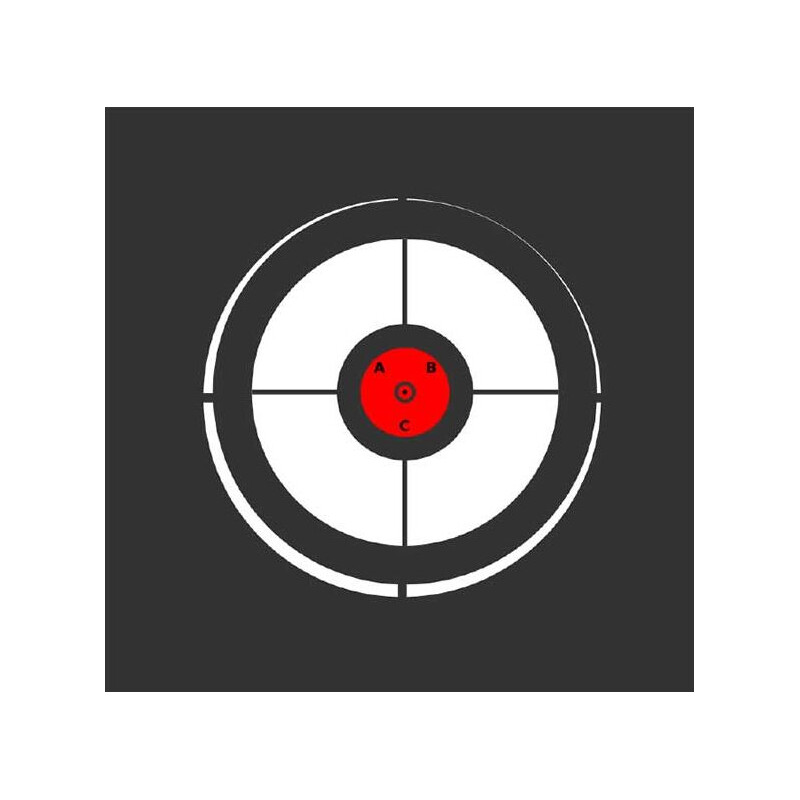

- Stap 1 - Afstelling van de vangspiegel: Verstel de vangspiegel met de stelschroeven totdat u de centrale markering van uw vangspiegel precies in het midden hebt (afbeelding C). U ziet onmiddellijk minimale afwijkingen, die u eenvoudig kunt afstellen. Zorg ervoor dat de contraschroeven vooraf zijn losgedraaid (indien aanwezig) en dat de vangspiegel na het collimeren niet los zit.

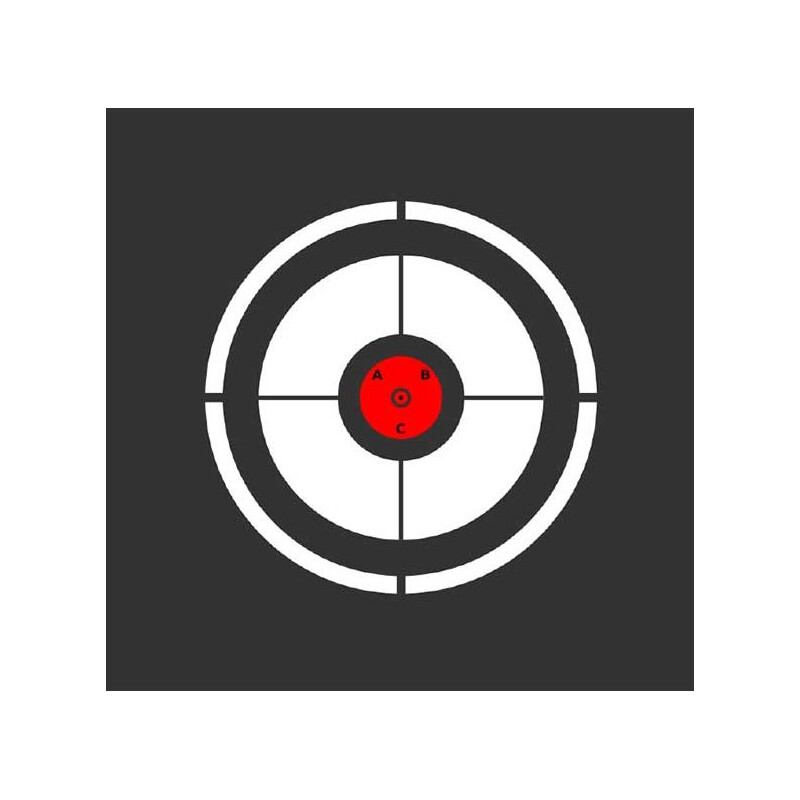

- Stap 2 - Afstellen van de hoofdspiegel: Door de hoofdspiegel te verstellen, centreert u nu de buitenste ring. Let er ook hier op dat de contraschroeven vooraf zijn losgedraaid. Draai de contraschroeven slechts minimaal los, verstel vervolgens de hoofdspiegel en draai de contraschroeven weer licht aan. Deze werkwijze voorkomt dat er te veel druk op de cel komt te staan of dat er iets volledig losraakt. Draai de contraschroeven ook niet te vast aan. Afbeelding D toont het ideale resultaat.
RC-telescopen met TILTING-mechanisme op de focuser: Veel Ritchey-Chrétien-telescopen beschikken nog over een derde collimatiemogelijkheid, het kantelen van de focuser (tilting). Vaak is geprobeerd om een slechte collimatie met deze kanteling te compenseren, maar dat werkt niet goed. Daarom moet u het kantelmechanisme vóór de collimatie tot aanslag zetten. Zo bent u er zeker van dat de optiek optimaal is afgesteld op de focuser.
Gebruik het kantelmechanisme om de camerasensor optimaal aan de telescoop aan te passen. Hiermee kunt u een minimale scheve stand van de sensor of een lichte kanteling van de focuser compenseren.
TS Optics is een merk van Teleskop-Service.
Made in Europe
