SCA lasercollimator - puntlaser, 1,25"/2"

Hotech Laser Collimator - Stel uw telescoop af zonder de laser te kantelen

Stelt u zich eens voor: U bent aan het observeren met uw telescoop, maar er is iets mis. WAS IST WAS? Waarom zijn de sterren niet meer echt scherp? De Planet Jupiter - ook daar is iets mis mee - het contrast is slecht. De nacht is helder, maar de observatie is helemaal niet leuk. Het is natuurlijk logisch dat uw telescoop gewoon niet goed is afgesteld. U moet iets doen - de telescoop opnieuw afstellen - maar hoe? De beste manier is eenvoudig - met een laser.

Een laser die zichzelf centreert

Veel eenvoudige uitlijnlasers hebben de eigenschap dat ze in de focuser kantelen. De afstelling zou verloren gaan. De Hotech Collimator is anders: dankzij het zelfcentrerende ontwerp kan de laser niet kantelen. U hebt geen schroeven nodig om de collimator in de focuser te klemmen. Sommige focusers hebben kleine toleranties in diameter. Dit is ook gemakkelijk op te lossen voor de Hotech laser.

U kunt zelfs uw telescoop op de montering aanpassen, de parallelle stoelen van de laser zijn altijd gegarandeerd.

• Met 45° richtschijf

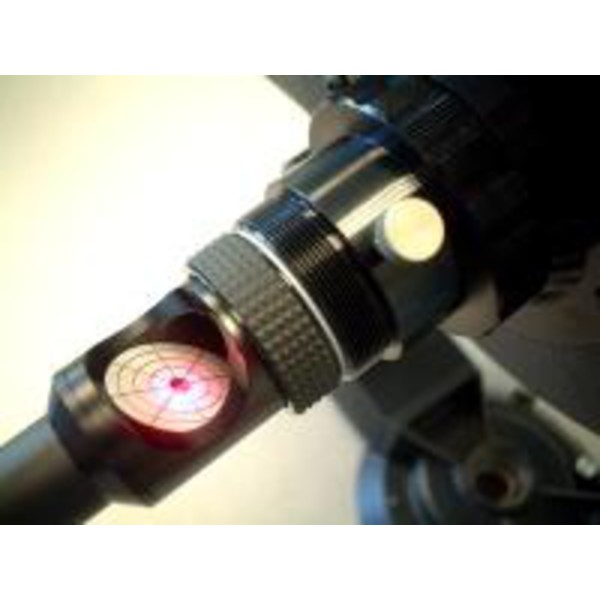

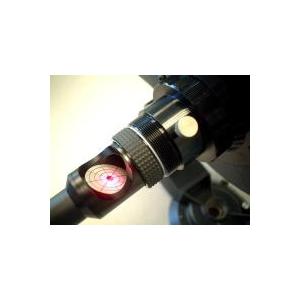

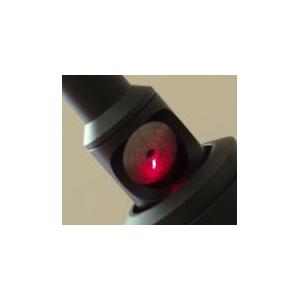

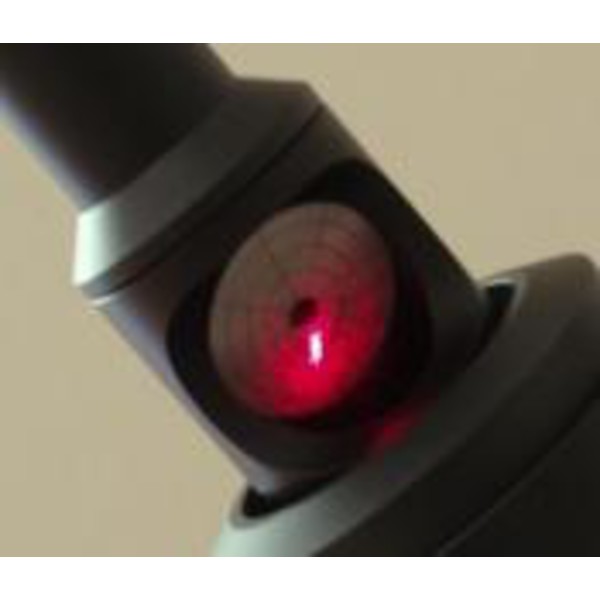

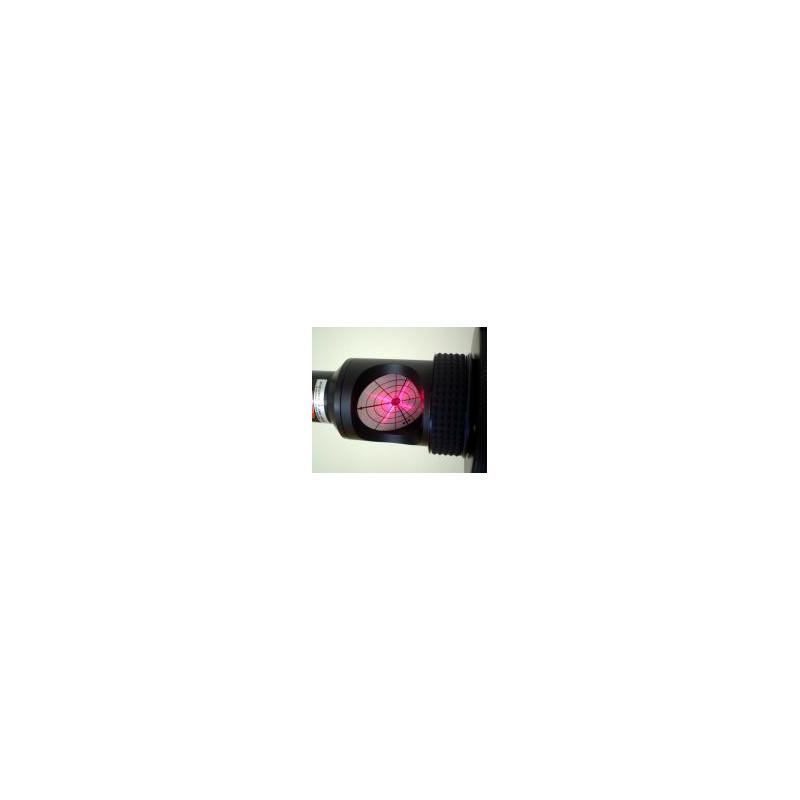

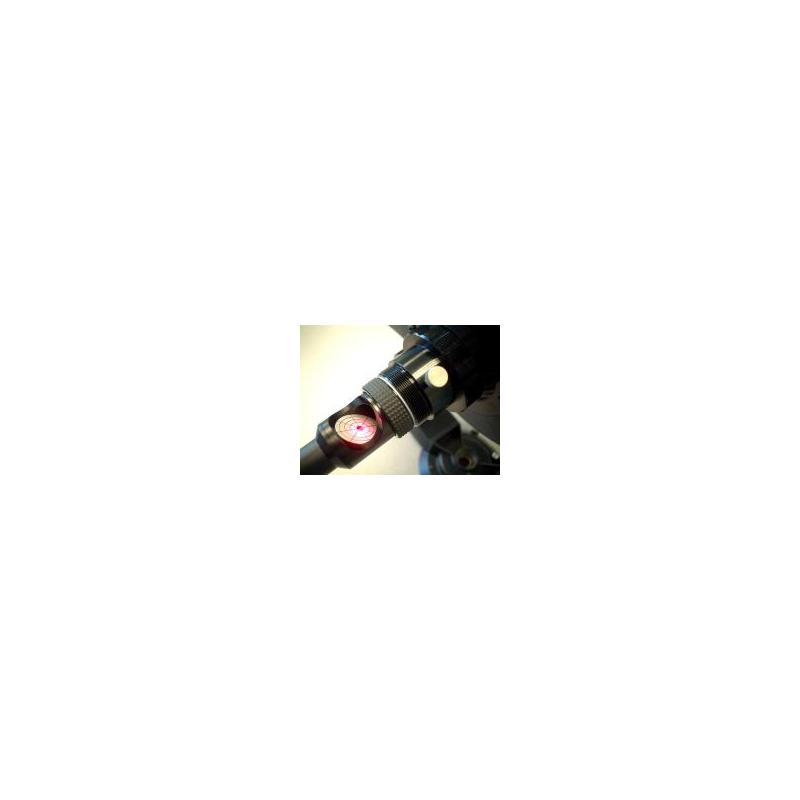

• Met de geïntegreerde 45° richtschijf kan het afstellen in korte tijd door één persoon worden uitgevoerd. Zodra de rode laserspot gecentreerd is op de middenmarkering van de hoofdspiegel, wordt de straal teruggekaatst in de laser.

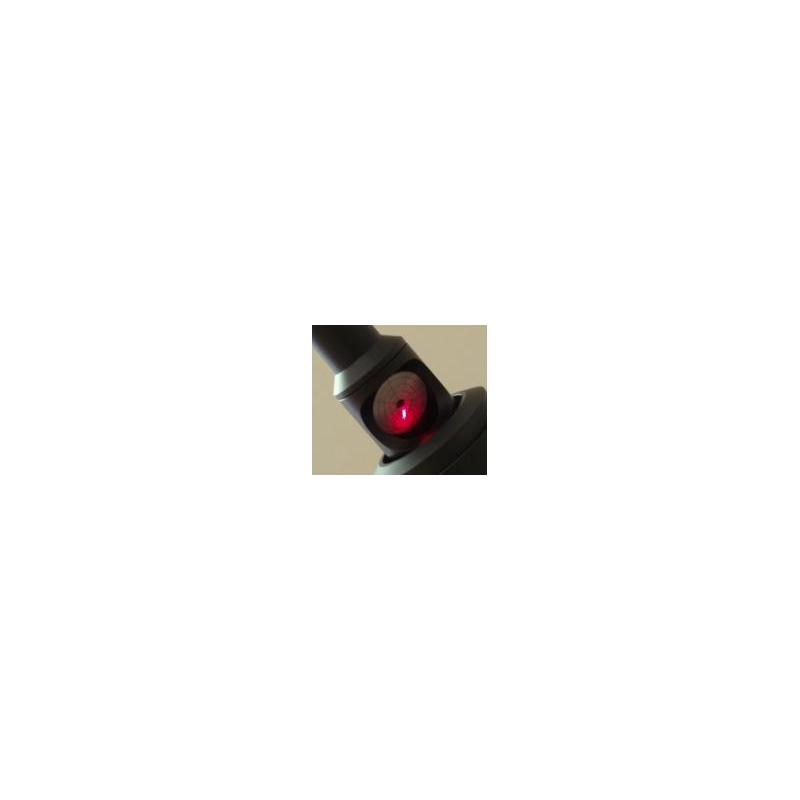

• De uiterst fijne puntprojectie wordt gereproduceerd op het gegraveerde oppervlak, dat doet denken aan een richtmerk. Het is nu heel gemakkelijk om de afstelling op de hoofdspiegel te voltooien.

De voordelen in één oogopslag:

• Nauwkeurige uitlijning: zelfcentrerende laser
• Laser wordt absoluut parallel gehouden zonder kantelen
• Zeer fijne laserspot
• 45° dradenkruis voor eenvoudige uitlijning
• Gaat lang mee: krachtige 3V batterijen

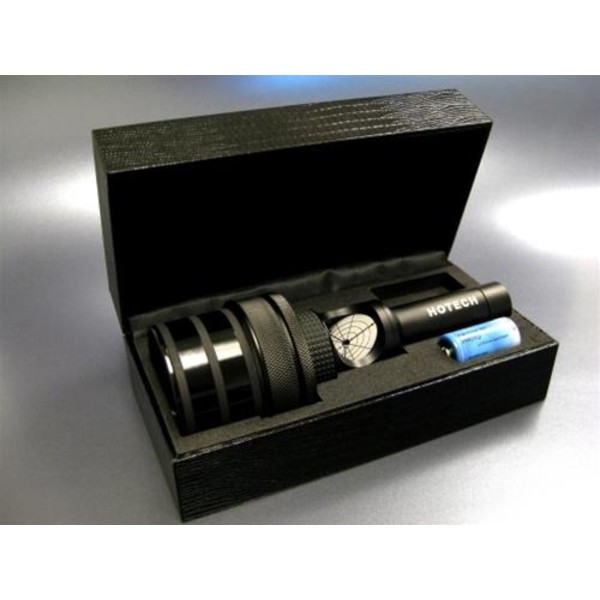

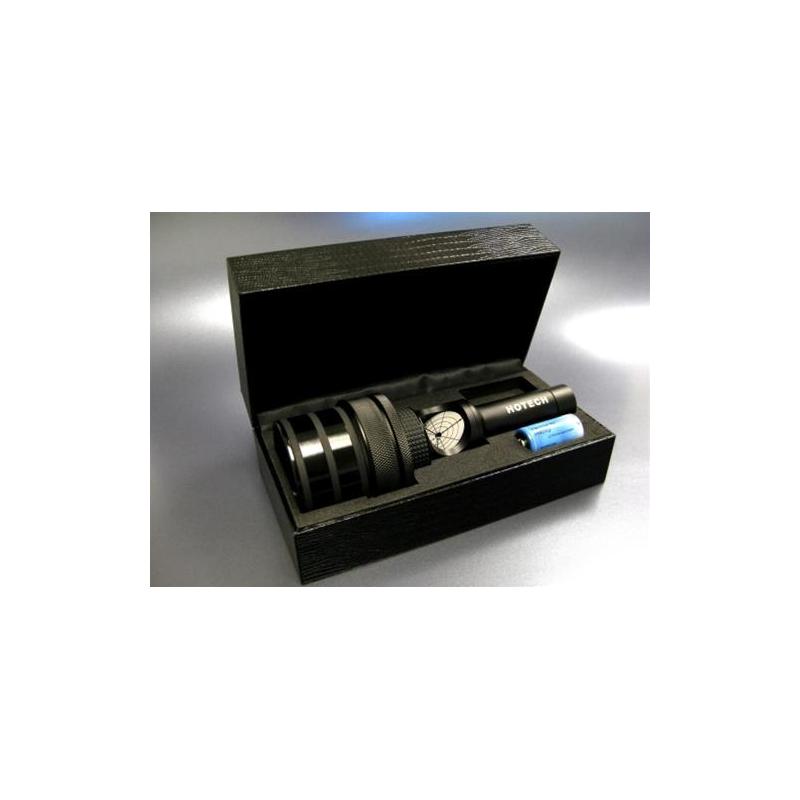

• stevige koffer om de laser op te bergen

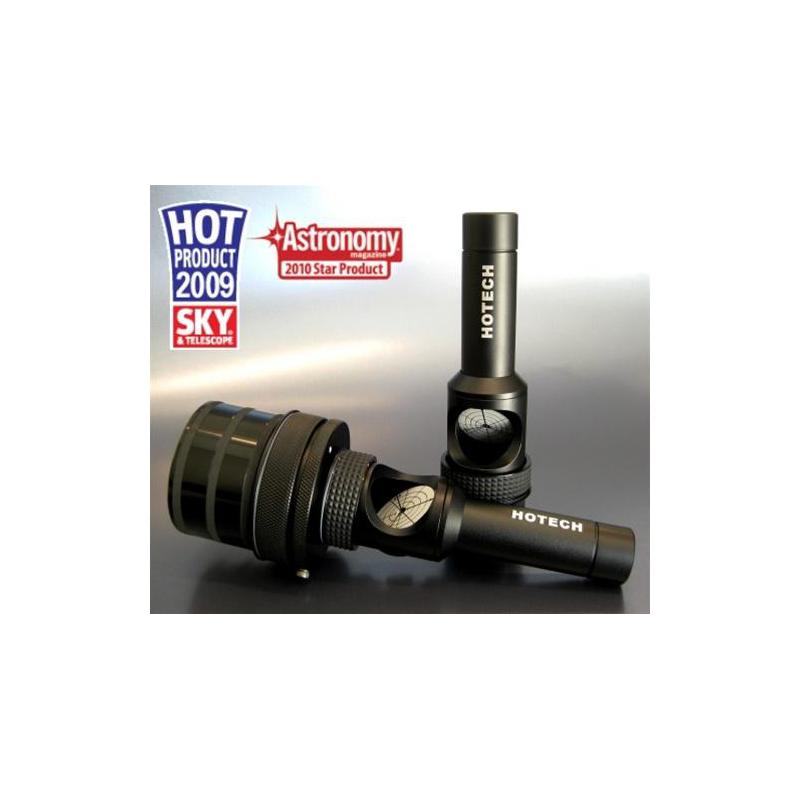

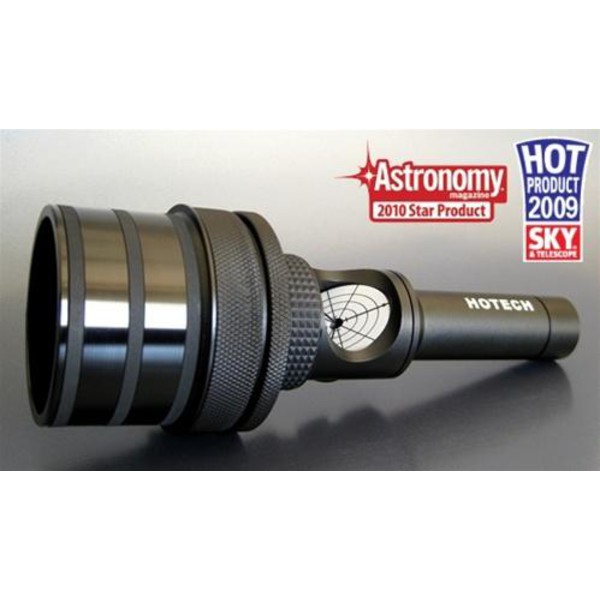

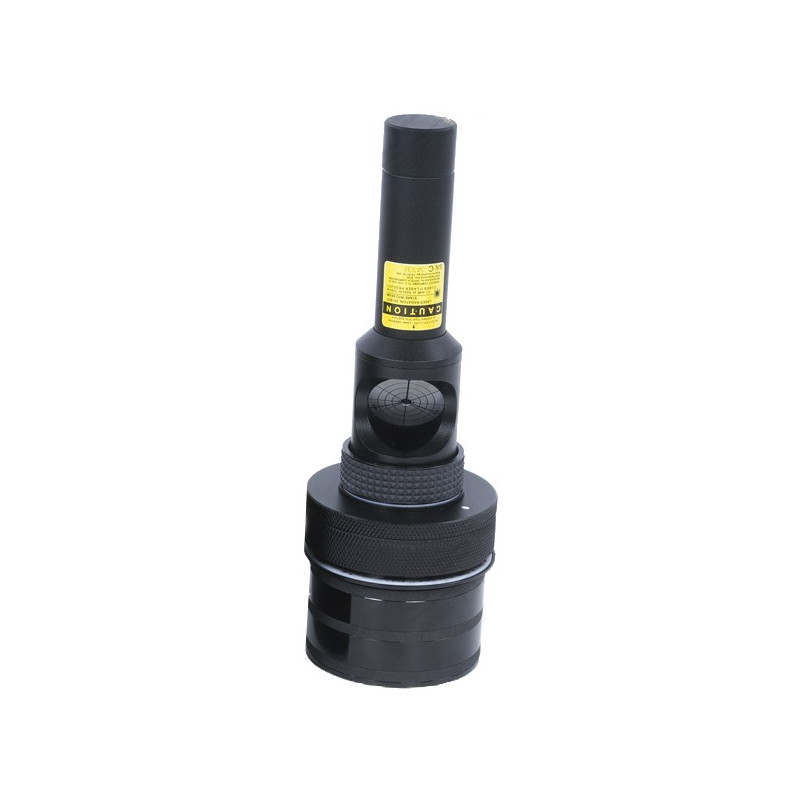

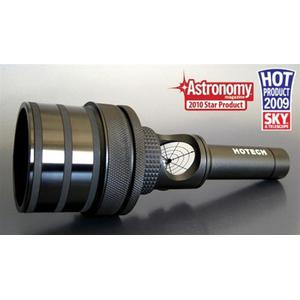

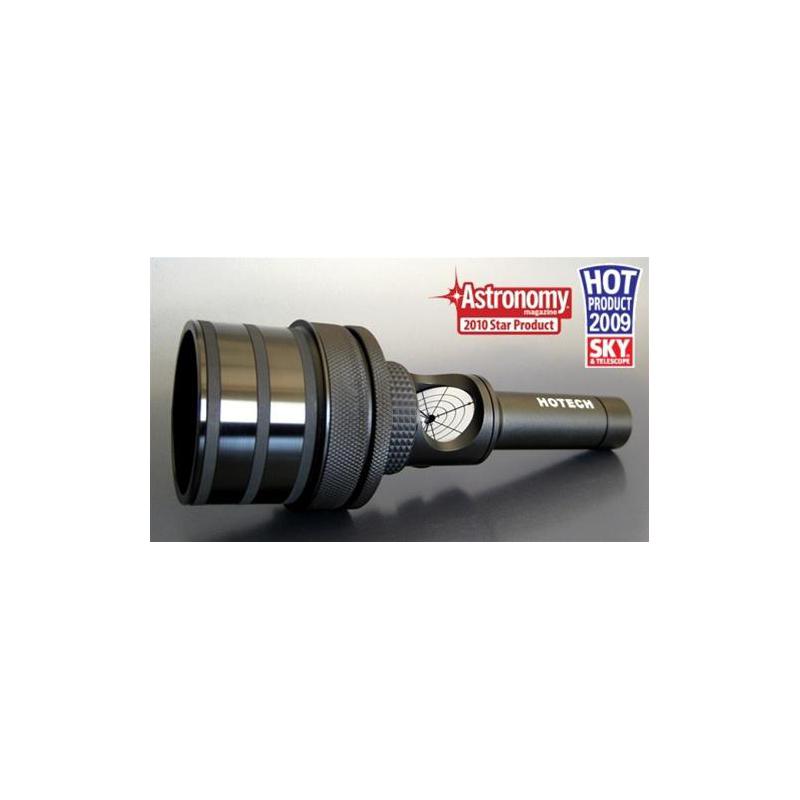

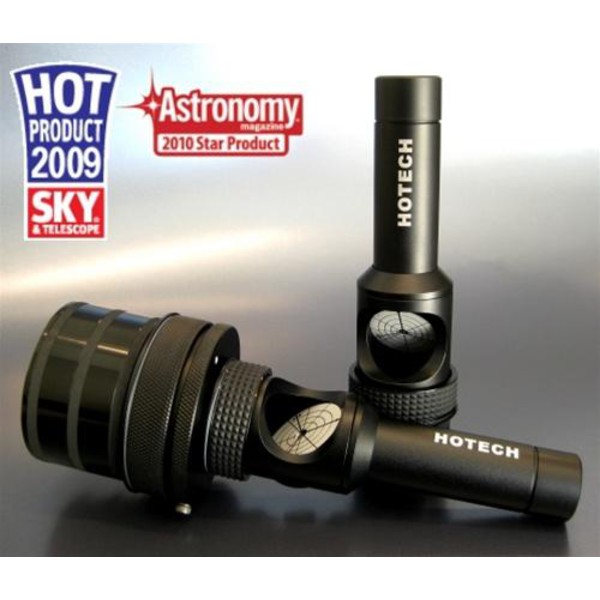

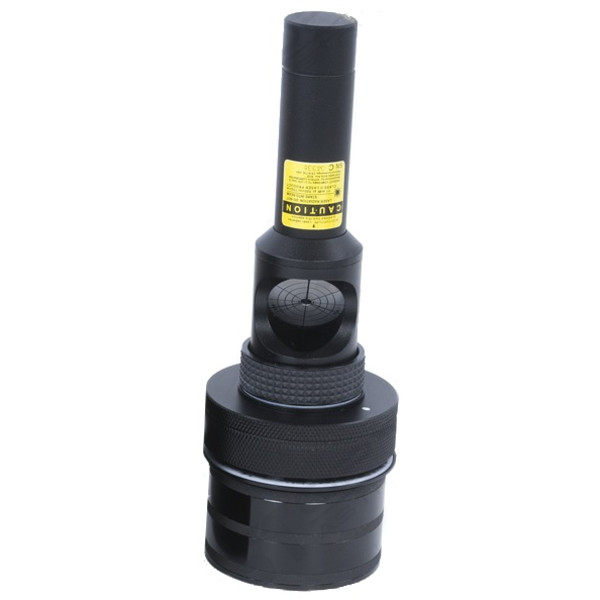

Hotech SCA lasercollimator

Zelfcentrerende adapter (SCA)

De Hotech lasercollimator onderscheidt zich van alle andere gangbare lasercollimatoren door zijn innovatieve zelfcentrerende adapter (SCA). Dit mechanisme maakt precieze en REPRODUCIBELE klemming mogelijk in alle gangbare 1,25" en 2" focusers, zodat altijd nauwkeurige collimatie wordt bereikt. Alle lasercollimatoren op de markt hebben een fundamenteel probleem, namelijk speling in de aanpassing van de collimator in de focuser. Dit probleem is wijdverbreid onder amateurastronomen en wordt vaak besproken als het gaat om het bereiken van een zo nauwkeurig mogelijke collimatie, maar tot nu toe is er geen bevredigende oplossing op de markt. Hoe nauwkeurig de toleranties op de focuser en collimator ook zijn, er is altijd een kleine speling nodig voor de plug. Zodra de collimator wordt geplaatst, wordt deze speling een probleem. Een lasercollimator wordt bevestigd met een aantal kartelschroeven of een compressiering. Beide methoden brengen zeer kritieke problemen met zich mee, namelijk inconsistente aanpassing als gevolg van axiale verplaatsing of kanteling van de collimator ten opzichte van de optische as. De zelfcentrerende adapter elimineert de speling in de focuser door de ingebouwde rubberen ringen lineair samen te drukken. Hierdoor neemt de diameter van de ringen toe en wordt de opening gesloten. Aangezien alle expanderende ringen gelijkmatig radiaal uitzetten wanneer ze worden samengedrukt, wordt de lasercollimator automatisch gecentreerd in de trekbuis. En het belangrijkste is dat de SCA lasercollimator permanent in de focuser geïnstalleerd kan worden om een reproduceerbare installatie met nauwkeurige collimatie te garanderen.

Over het geheel genomen vervult de adapter SCA drie belangrijke functies. Ten eerste kunnen de uitzetringen de fabricagetoleranties van bijna alle focusers compenseren. Ten tweede wordt de laser precies gecentreerd in de focusers. Ten derde zijn er twee gelijkmatig geplaatste cirkelvormige contacten aan de binnenkant van de buis die de laser beschermen tegen kantelen, zodat hij altijd parallel blijft aan de focuser. Zodra de onzekerheid van speling is geëlimineerd, kunt u uw telescoop altijd snel en nauwkeurig collimeren.

Problemen van gewone collimatoren:

• Speling door kartelschroeven
• Aanpassing met compressiering


Problemen opgelost met SCA-technologie

• SCA elimineert speling in de focuserbuis:
  Alle focusers hebben productiegerelateerde toleranties. Bovendien is een grotere diameter nodig om verschillende oculairs en adapters te bevestigen. Als een normale lasercollimator wordt geplaatst, kan de opening tussen de focuserbuis kantelen veroorzaken. De rubberen expansieringen van de SCA zetten radiaal uit en sluiten elke opening. Hierdoor zit de collimator stevig in de trekbuis en is een nauwkeurige, reproduceerbare installatie mogelijk.
• SCA houdt de laser perfect parallel aan de focuser:
  De gepatenteerde uitzetringen zorgen voor een stevige, 360 graden gelijkmatige grip aan de binnenkant van de drawtube, waardoor de laser perfect parallel blijft en fouten zoals verschuiven of kantelen, die optreden bij conventionele aanpassingsmethoden, effectief worden geëlimineerd.
• SCA elimineert losse montage door kartelschroeven of klemring
  Als het instrument met kartelschroeven gemonteerd wordt, verschuift de optische as. Soms kan onstabiel kantelen optreden bij slecht vervaardigde compressieringen, wat veroorzaakt wordt door ruime productietoleranties tussen de compressiering, de groef en de borgschroef in de trekbuis. De SCA past de collimator automatisch aan zonder kartelschroeven of compressieringen.
• SCA kan omgaan met onnauwkeurigheden in de drawtube:
  Kleine defecten in de drawtube zoals kronkels, krassen en ongelijke bramen worden eenvoudig gecompenseerd door de rubberen expansieringen en de collimator wordt perfect gecentreerd. Dit werkt ook als de drawtube niet perfect rond is. Een ontwerp met metalen spantangen zal zich niet kunnen aanpassen aan de vervormde vorm van de trekbuis en tegelijkertijd voor een stabiele aanpassing kunnen zorgen.

Verdere kenmerken van de SCA lasercollimator:

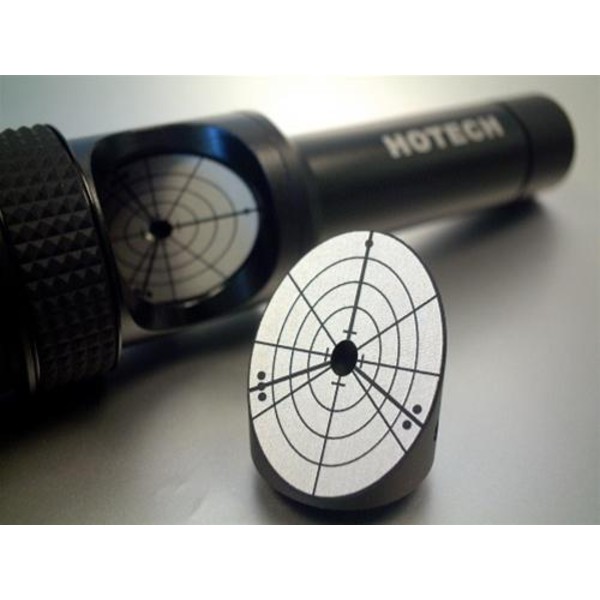

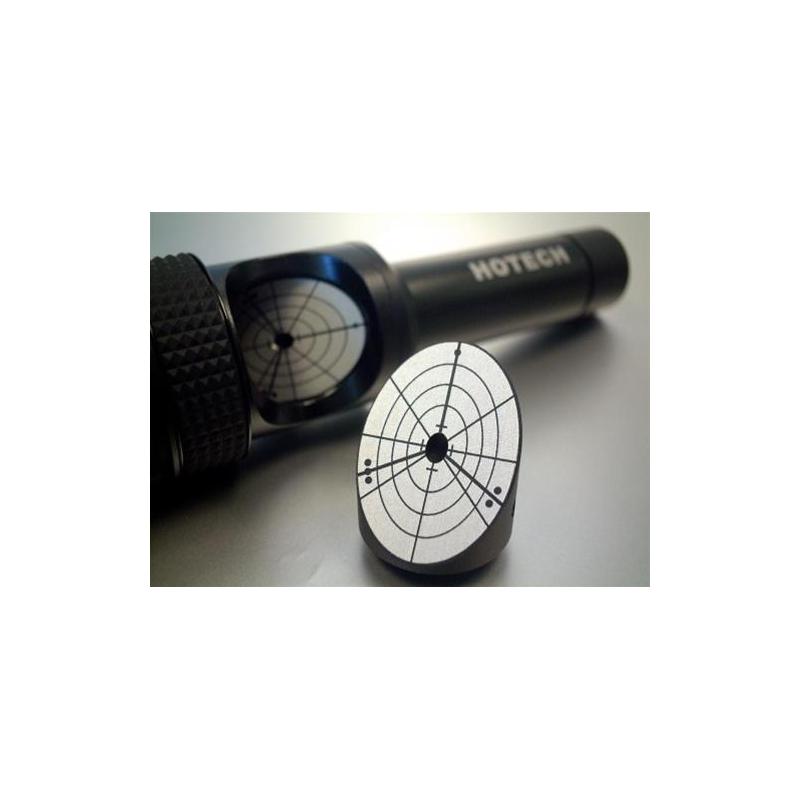

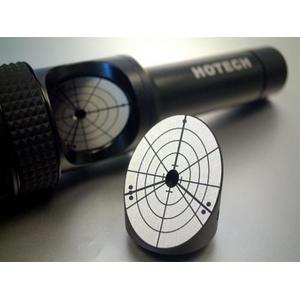

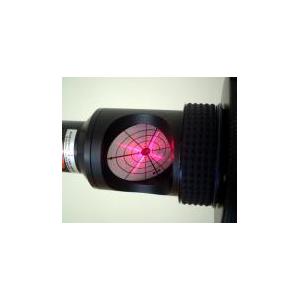

• Lasergegraveerde richtschijf 45° gekanteld


De richtschijf toont de gereflecteerde laserspot en geeft u een duidelijke visuele referentie voor de uitlijning. Hierdoor kunt u de hoofdspiegel aan de onderkant van de telescoop uitlijnen zonder dat u tijdens het afstellen van bovenaf in de focuser hoeft te kijken. Dit werkt niet zonder dit 45 graden schuine richtpunt. Het voorkomt dat u het overzicht verliest en stelt u in staat om aanpassingen in realtime te volgen. Dit maakt het gemakkelijker en sneller voor u om de afstelling te voltooien, dus een meegeleverd richtmerk is voor Hotech vanzelfsprekend. U zou hier niet extra voor moeten betalen! Bovendien is het doel met een laser gegraveerd, dus veel duurzamer dan gedrukte of gelijmde alternatieven, en kan het ook gemakkelijk worden gereinigd. U betaalt tenslotte voor een precisie-instrument en dat moet zeer goed gemaakt zijn.

• Fijnste, geprojecteerde laserspot

De laserspot zo fijn mogelijk houden is de sleutel tot nauwkeurige collimatie. Als u veel producten op de markt bekijkt, zult u zien dat de meeste laserspots er nogal groot en wazig uitzien. Dit betekent dat u altijd moet gokken wanneer u de punt probeert te centreren; niet alleen moet de laserspot op het doel gecentreerd worden, maar ook de punt zelf. Dit is niet erg logisch gezien het basisprincipe van een gecollimeerde laserstraal; het moet altijd een fijne stip blijven na reflectie op de primaire en secundaire spiegels. Veel fabrikanten van lasercollimatoren produceren zelf geen lasers, ze gebruiken gewoon een standaardlaser. Bij het ontwerp van deze lasers wordt natuurlijk geen rekening gehouden met welk gebruik deze laser precies zal hebben en welke eigenschappen daarvoor belangrijk zijn. Hotech heeft meer dan 10 jaar ervaring in het ontwikkelen van lasermodules voor verschillende toepassingen, dus wij weten precies wat een laser moet kunnen om een telescoop nauwkeurig af te stellen. Wij optimaliseren onze laserstraal zodat deze een minimale uitzetting heeft op de werkafstand die nodig is bij het collimeren van een telescoop, waardoor een fijne afstelling mogelijk is.

• Gepatenteerde dradenkruiscollimator beschikbaar

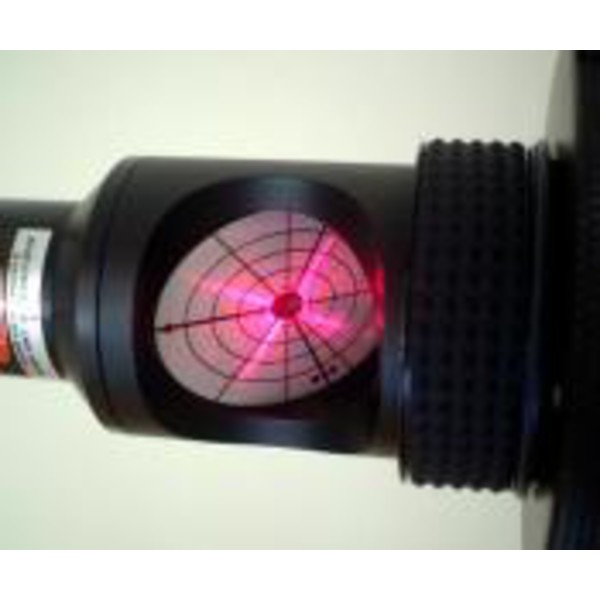

Met behulp van onze gepatenteerde dradenkruis-collimator kunnen gebruikers de laser eenvoudig centreren op de primaire of secundaire spiegel tijdens de uiteindelijke collimatie. De dradenkruisversie heeft dezelfde nauwkeurige laserspot met het voordeel van 4 extra laserlijnen. Deze "X" rond de laserspot is de meest intuïtieve oplossing voor het uitlijnen van de laserspot voor nauwkeurige afstelling. Tijdens het collimeren van de secundaire spiegel is het vrij moeilijk om het exacte middelpunt te vinden met een eenvoudige laserspot zonder markering. Tijdens de laatste collimatie van de hoofdspiegel verdwijnt de laserspot vaak in het centrale gat van het richtmerk, waardoor het moeilijk is om de laserspot heel precies te plaatsen. Met een dradenkruis rond de laserspot kunt u daarom de hoofdspiegel perfect afstellen ondanks het verdwijnen van de centrale laserspot. Dit is de beste manier om met relatief weinig moeite een extreem goede collimatie van uw telescoop te verkrijgen. Klik hier voor een overzicht op YouTube.

• Zeer nauwkeurige laseruitlijning

De Hotech lasercollimator is nauwkeurig gecentreerd en uitgelijnd, een absolute vereiste voor nauwkeurige collimatie. Het zal u verbazen dat veel lasercollimatoren op de markt hier falen. De reden hiervoor is het ontwerp en het begrip van het product zelf. Hotech heeft bij de ontwikkeling rekening gehouden met alle belangrijke parameters. Het uitlijnmechanisme, de mechanische en optische structuur van de laser zelf zijn belangrijke ontwerpelementen van ons product. Veel fabrikanten installeren gewoon een standaardlaser in de behuizing van de collimator. Dit is natuurlijk zeer kosteneffectief (voor de verkoper), maar veroorzaakt talloze problemen. Vaak is de laser niet perfect gecentreerd in de behuizing, heeft hij variaties in grootte en heeft hij geen mechanisme om uit te lijnen. Dit betekent dat de laser niet precies op de optische as van de collimator staat en niet gecentreerd kan worden in de behuizing. Zelfs lasercollimatoren met een uitlijnmechanisme kunnen alleen parallel aan de optische as worden uitgelijnd met een verschuiving naar het midden. Dit betekent dat het laserpunt zelfs met een SCA-adapter niet gecentreerd zou zijn, wat leidt tot astigmatisme in de optiek van de telescoop bij een schijnbaar perfecte uitlijning, zoals in het scenario in afbeelding 1. De Hotech lasercollimator heeft dit probleem niet.

• Lichtgewicht ontwerp gemaakt van solide, CNC gefreesde componenten

Veel fabrikanten van lasercollimatoren geven ons de valse indruk dat "groot en zwaar stabiel en robuust" betekent. Hotech daarentegen heeft met succes onnodig gewicht verwijderd uit het ontwerp van de collimator, omdat wij begrijpen dat extra gewicht op een telescoop (vooral bij open Newtonianen) kan leiden tot onbalans en structurele verbuiging. Bovendien heeft een zwaar instrument meer traagheid wanneer het valt, waardoor schade aan het interne uitlijnmechanisme van de laser waarschijnlijker wordt. Het lichtgewicht ontwerp van de lasercollimator draagt dus ook bij aan een verbeterde en betrouwbare precisie van uw telescoopuitlijning. Uiteraard wordt voor onze collimator alleen lichtgewicht vliegtuigaluminium gebruikt, dat CNC-gefreesd is volgens de kleinste toleranties en beschermd is tegen omgevingsinvloeden door middel van zandstralen en anodiseren. Er zijn hier geen compromissen gesloten op het gebied van duurzaamheid en precisie.

• Lange levensduur van de batterij

Door het gebruik van CR123 3V batterijen als stroombron heeft onze lasercollimator een batterijlevensduur van meer dan 65 uur. De meegeleverde CR123 3V lithium batterijen werken gemakkelijk bij lage temperaturen en hebben een levensduur van minstens 10 jaar. U hoeft zich geen zorgen meer te maken over de levensduur van de batterijen.

• Collimatie van uw SCT

Commercieel geproduceerde SCT's hebben altijd kleine optische en mechanische fouten. Een typische fout is de centrering van de secundaire spiegel, waardoor de invallende lichtkegel zelden precies in het midden wordt teruggekaatst, zelfs als de test op de ster een perfecte collimatie aangeeft. Bovendien verbreedt de bolle secundaire spiegel de laserspot en vergroot elke axiale fout met een factor van ongeveer vijf. De verwachte afwijking voor een goed gecollimeerde SCT zorgt ervoor dat de laserstraal ongeveer 3 tot 6 mm uit het midden wordt gereflecteerd. Om deze optische en mechanische fouten van een SCT te compenseren, is een andere benadering van collimatie nodig. Als deze procedure zorgvuldig wordt gevolgd, kan ook met een SCT een nauwkeurige collimatie worden bereikt. Standaard moet de laser in het optische midden van de SCT geplaatst worden. Dankzij de SCA-technologie wordt de speling en kanteling in de focuser direct geëlimineerd en wordt de laser op de optische as geplaatst. Bij een SCT is de hoofdspiegel vast, maar kan de secundaire spiegel parallel aan de optische as worden aangepast. Bij het collimeren van een SCT moet echter een unieke voorbereiding worden gemaakt: Installeer eerst de collimator en markeer de positie van de laserspot op het raster van het doel nadat de telescoop is gecollimeerd met behulp van een ster of door de fabrikant. Als u nu de collimatie wilt controleren of herstellen wanneer u de telescoop weer gebruikt, hoeft u de laserstraal alleen maar naar deze gemarkeerde positie te brengen met behulp van de collimatieschroeven op de secundaire spiegel. De laserstraal wordt breder door de bolle secundaire spiegel, daarom is het ontwerp met een enkele fijne laserspot geschikter voor het collimeren van een SCT dan het dradenkruis. Kijk eens naar de volgende foto's.

• Diffractierooster objectief (DFG) op onze SCA lasercollimator

Aangezien onze SCA-lasercollimator al zeer nauwkeurig is dankzij de SCA-technologie, de fijne laserspot en het meegeleverde 45 graden richtmerk, hebt u geen DFG-patroon nodig om de hoofdspiegel van een Newtoniaanse telescoop af te stellen. Een DFG-patroon wordt alleen gebruikt voor de grove uitlijning van de hoofdspiegel. De gebruiker lijnt de hoofdspiegel uit ten opzichte van de schaduw van de secundaire spiegel in het DFG-patroon op een muur en telt de DFG-punten rond de schaduw om deze te centreren. Met deze methode kan geen nauwkeurige uitlijning worden bereikt, omdat de afstand tussen twee punten erg groot is en aanzienlijke uitlijningsfouten in het systeem kan introduceren. In de laatste aanpassingsstap moet de gebruiker de laserspot terugbrengen naar het beginpunt op het 45 graden richtmerk. Door ons ontwerp van de richtschijf kunt u de hoofdspiegel aan de onderkant van de telescopen direct uitlijnen zonder dat u constant naar de focuser hoeft te gaan om er van bovenaf in te kijken. Er is dus geen voordeel verbonden aan het gebruik van een DFG lens in combinatie met onze SCA lasercollimator.
