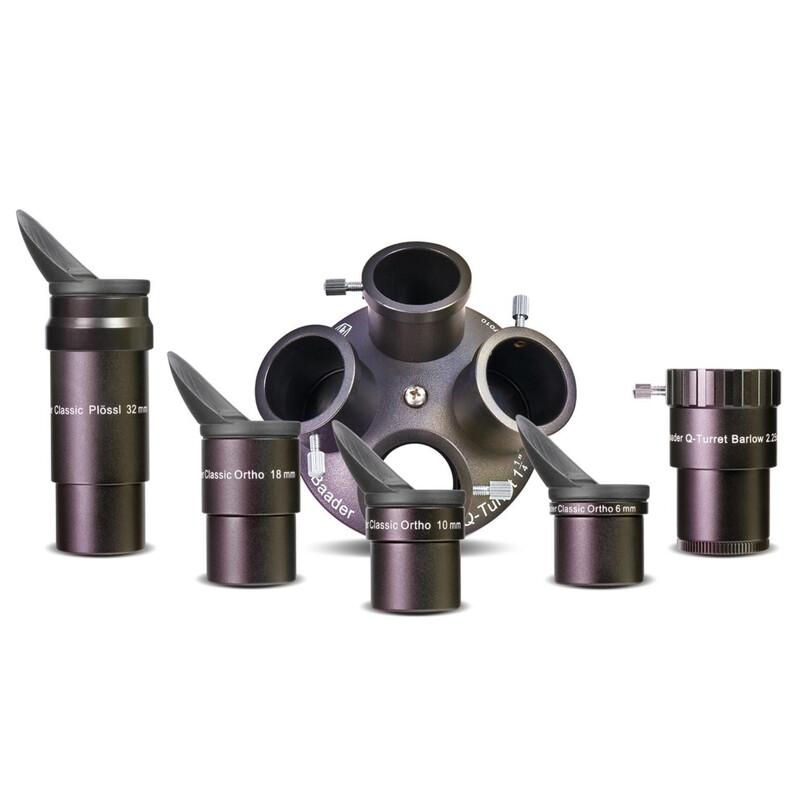

Deze set biedt u in een mooie en stevige metalen doos
- de oculair-turret Q-Turret, waarmee u snel kunt schakelen tussen maximaal vier oculairs of een camera door er eenvoudigweg aan te draaien.
- drie orthoscopische oculairs (6, 10 en 18mm) uit de Classic Ortho serie
- één oculair als aanvulling voor de langere brandpuntsafstand van 32mm
- de Q-Barlow lens met 2,25x brandpuntsafstand verlenging

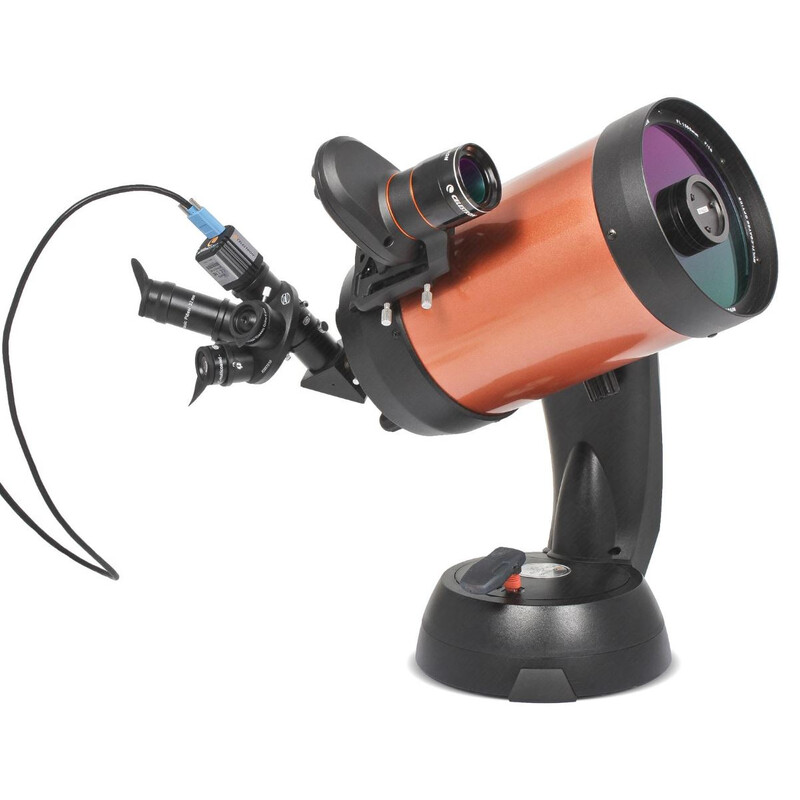

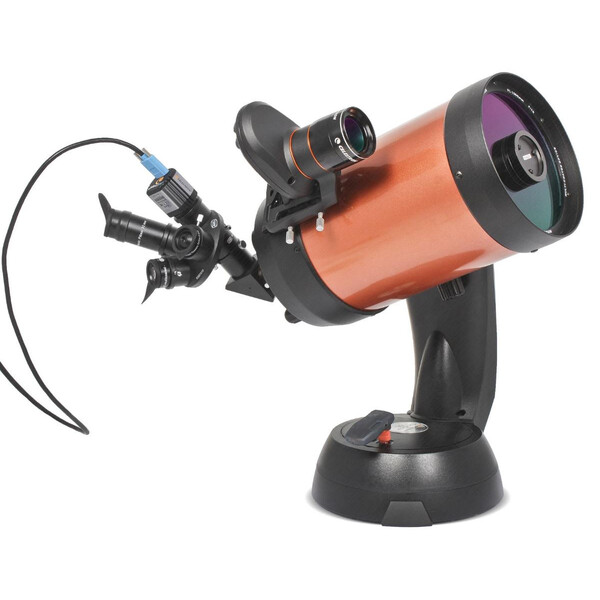

De set is zeer praktisch voor observatie van planeten: Door aan het torentje te draaien kunt u snel wisselen tussen de vergrotingen en zo aanpassen aan de zichtomstandigheden. De oculair-turret helpt ook bij het fotograferen van planeten: centreer eerst de planeet of het gewenste maanmotief in het oculair en schakel dan over op de camera door aan de turret te draaien. De extra optische lengte van de oculairretour is onproblematisch bij het gebruik van telescopen van het type SC.
Het klassieke orthoscopische oculair heeft verschillende voordelen ten opzichte van de populaire Plössl oculairen met dezelfde brandpuntsafstand, maar vooral ten opzichte van moderne "supergroothoek oculairen":
- De weinige lenzen zorgen voor een zeer hoge transmissie, een zeer hoog contrast en daardoor een extreem helder, vervormingsvrij beeld. De sterren zijn niet alleen in het midden, maar ook aan de rand van het beeldveld optimaal scherp.
- De multi-coating garandeert weinig interne reflecties - het scheiden van de dichtstbijzijnde dubbelsterren is kinderspel met deze oculairs, en de fijnste details op de planeten komen duidelijk naar voren.
- De orthoscopische oculairs uit deze serie zijn parafocaal, wat betekent dat er bijna niet opnieuw scherpgesteld hoeft te worden als u van oculair wisselt.
Opbouw van een orthoscopisch oculair: De optische eenheid bestaat uit een planoconvexe ooglens en een triplet-element, d.w.z. slechts vier glas-/luchtoppervlakken. Alle binnenoppervlakken zijn zeer goed zwart gemaakt en onderdrukken effectief het optreden van strooilicht. Bovendien heeft de hardgeanodiseerde houder een inwendige schroefdraad voor het bevestigen van filters.
De hoogwaardige 2,25x Barlow van speciaal glas heeft de zeldzame verlengingsfactor 2,25. Dit betekent dat er geen brandpuntsafstanden worden verdubbeld met de oculairs van de Q-Turret set , en als u later planeetfotografie met een web- of videocamera plant, bereikt u een hogere vergroting dan met normale 2x Barlow lenzen en kunt u de resolutie van de camera beter benutten.
De Barlow kan in de Q-Turret oculair-turret geschroefd worden of gecombineerd worden met alle 1,25" oculairs met behulp van de speciale meegeleverde adapters. Hij levert dan een vergrotingsfactor van 2,25x. Dit resulteert in de volgende brandpuntsafstanden op de Q-Turret oculairret: 2,7mm, 4,5mm, 8mm en 14mm.
Als alternatief kan hij ook rechtstreeks in een oculair worden geschroefd en vergroot dan de brandpuntsafstand van de telescoop met een factor 1,3. Het barlow-element heeft een M28,5 buitenschroefdraad (komt overeen met de filterschroefdraad van 1,25" oculairen), de behuizing heeft een M28,5 binnenschroefdraad. De factor 1,3x wordt bereikt als de Q-Barlow volledig in de 24 mm lange houder van een oculair wordt geschroefd waarvan het veldmembraan zich 2 mm in de houder bevindt. Dit komt overeen met het ontwerp van de Classic Ortho oculairen; de vergrotingsfactor kan enigszins afwijken bij andere oculairontwerpen.
Let op: Wanneer de Barlow volledig ingeschroefd is, steekt deze 13 mm uit in de 1,25" houder. De Q-Barlow kan alleen worden gebruikt in de 1,25" adapter met een factor 2,25x op oculairs waarin de Q-Barlow niet kan worden ingeschroefd vanwege de lenselementen in de 1,25" steekhulzen.
Gebruik op een planetaire camera: De 2,25x barlow lens (alleen de vatting) kan in elke 1,25" filterschroefdraad worden geschroefd. Verwijder hiervoor het lensgedeelte met de schroefvatting van de rest van de behuizing. Zonder de hele oculairvatting heeft deze Barlow niet langer een factor van 2,25x (vanwege de kortere weglengte tussen de lenzen en het beeldvlak), maar "slechts" 1,3x (volledig ingeschroefd).
Het is mogelijk dat deze lensvatting niet helemaal ingedraaid kan worden - dan is de vergrotingsfactor ongeveer 1,5x.
Maar als in de 1,25" aansluiting van de camera een M28,5 filterschroefdraad is gesneden, dan kan de Barlow meestal zelfs helemaal worden ingedraaid en dan is de factor ongeveer 1,3x vanwege de korte beeldafstand. Deze mogelijkheid is niet toevallig, maar was het basisidee achter het ontwerp. Bij 2,25x wordt een beeldcirkel van 25 mm gekenmerkt als vignetteringsvrij; bij een factor van 1,3x is deze volledig verlichte beeldcirkel 13 mm.
