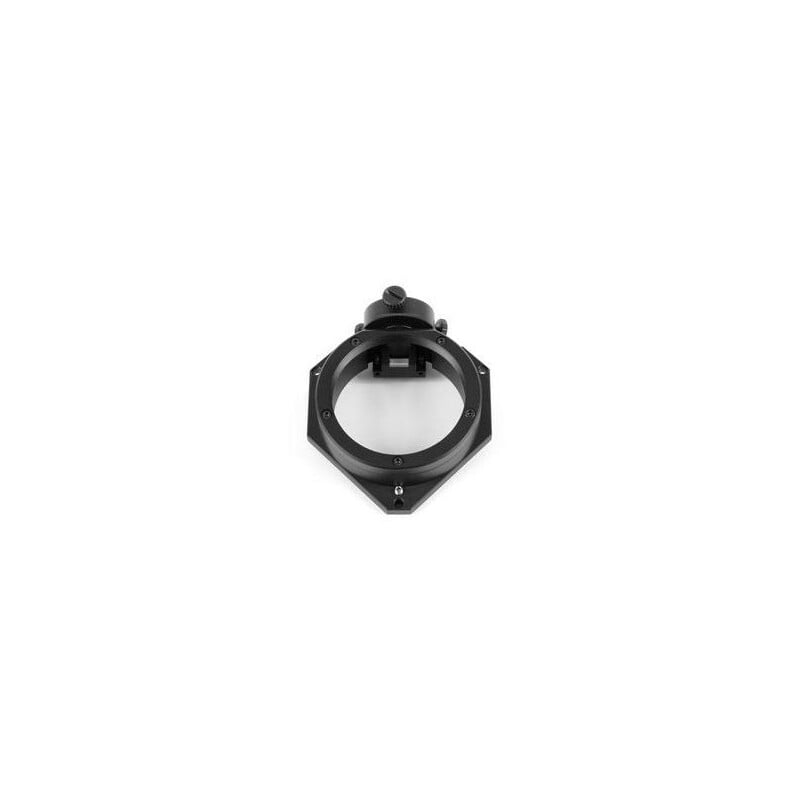

Off-Axis-Guider C3/G3 Mk II CMOS/CCD M68x1

De off-axis-guider biedt u een eenvoudige manier om de telescoop voor uw astrofoto's bij te stellen. U hoeft geen volgkijker (guidescope) te monteren, maar volgt met een guiding-camera de sterren die uit de straalgang van de telescoop worden gereflecteerd.

Een voordeel van deze methode is dat de gidssterren in het beeld van de astrocamera liggen. U volgt dus sterren die zich in de buurt van het geselecteerde object bevinden.

De off-axis-guider voor camera's met een extern Mark II-filterwiel is aan de telescoopzijde voorzien van een M68×1-schroefdraad op een afstand van 61,5 mm van de detector. Aan de camerazijde zijn montageboringen aanwezig voor aansluiting op de Moravian C3/G3-camera's met extern Mark II-filterwiel.

Voor de volgcamera is een 1,25"-steekbus beschikbaar. Met behulp van een adapter kunnen ook camera's met CS-mount-aansluiting worden gebruikt. Belangrijk: als de werkafstand meer dan 61,5 mm afwijkt, is het mogelijk dat de volgcamera niet meer scherpgesteld kan worden.

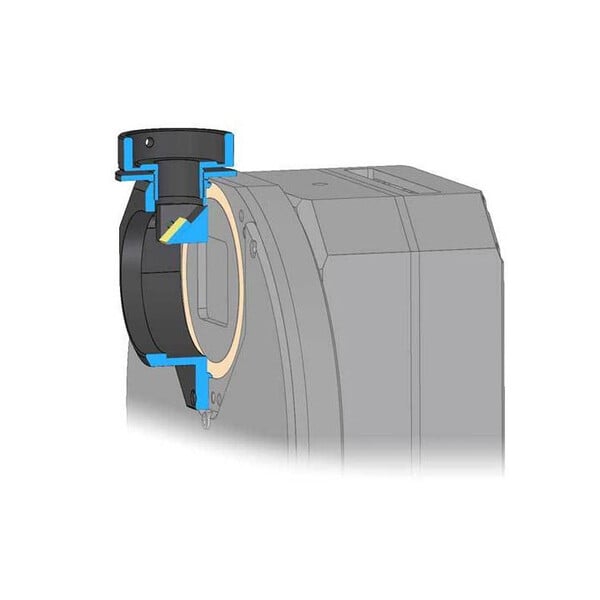

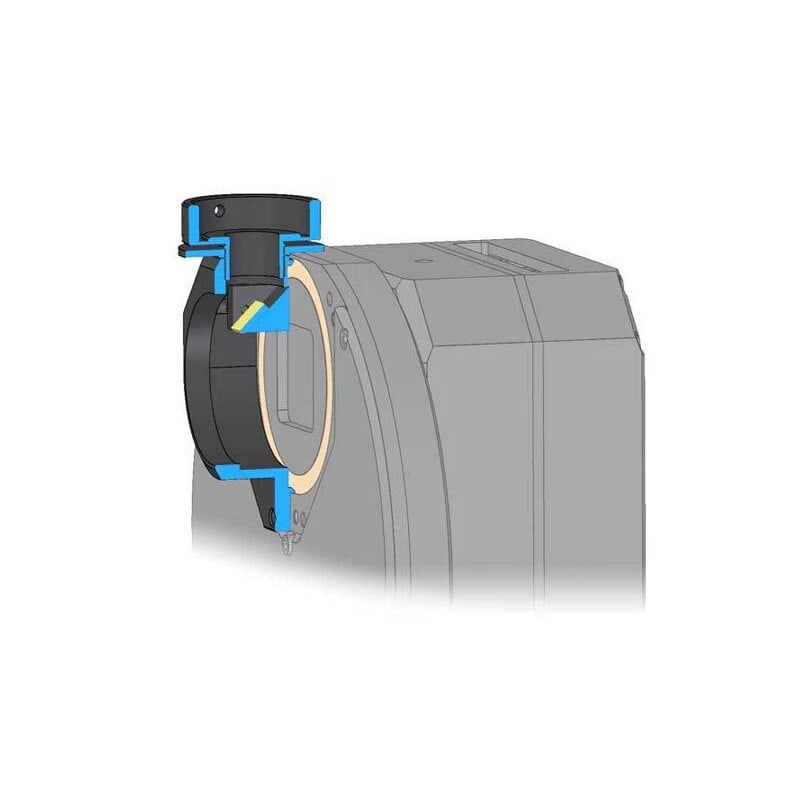

De spiegels die het licht naar de volgcamera afbuigen, hebben van voren gezien een doorsnede van 10 × 7 mm (de afmetingen van de spiegels zijn 10 × 10 mm, maar de spiegels zijn 45 graden gebogen). Dit is voldoende voor volgcamera's met zeer grote detectoren in 2/3"-formaat, zonder noemenswaardige vignettering te veroorzaken (de kleinste detectoren die in G0/G1-volgcamera's worden gebruikt, hebben een 1/3"-formaat, maar talrijke volgcamera's gebruiken 1/4"- of nog kleinere chips).

Net als alle off-axis-guiders met Mark II-adapter heeft ook deze OAG kantelbare collimatieschroeven. Met deze instelschroeven kunt u het sensorniveau op het vlakke beeldveld collimeren.
