SMZ-171-serie
Met de nieuwe stereozoommicroscoop SMZ171 introduceert Motic een aanvulling op de gevestigde SMZ-stereo serie. Aan deze serie zijn nieuwe materialen voor ESD-compatibiliteit en geoptimaliseerde LED-verlichtingsopties toegevoegd om een veelzijdig stereo miscroscop platform te creëren voor een breed scala aan biologische en materiaalkundige toepassingen. De optische prestaties van de SMZ171 en de uitgebreide accessoires maken het instrumenten tot de ideale stereo miscroscopen voor veeleisende toepassingen in routine- en onderzoekssituaties. Van biologische en medische preparaten tot industriële kwaliteitscontrole en inspectie, de SMZ171 levert keer op keer heldere en vervormingsvrije beelden. Het optische systeem volgens Greenough biedt een royaal zoombereik van 6,7:1, parfocaliteit bij alle vergrotingen en een 5-posities klikstopmechanisme dat in de traploze zoom is geïntegreerd, waardoor de vergrotingen nauwkeurig kunnen worden gereproduceerd voor eenvoudige metingen. De werkafstand van 110 mm in de standaardconfiguratie biedt voldoende ruimte voor het bekijken en hanteren van alle monsters. De verbeterde scherptediepte produceert gelijkmatige en overtuigende driedimensionale rechtopstaande beelden. Bovendien kan de SMZ171 eenvoudig worden omgevormd tot een compleet documentatiestation door hem aan te sluiten op een van de Moticam-camera's.
Algemene specificaties
• Optisch systeem volgens Greenough
• Achromatische optiek met schimmelwerende behandeling
• Breedveld binoculair of trinoculair 45º observatietubus
• Breedveldoculair voor brildragers, WF 10X/23 met dioptrie-instelling op beide buizen +/- 5dpt
• Oogafstand 48-75 mm
• Zoom 6,7:1; 5 klikstops
• 7,5X-50X standaardvergroting
• Werkafstand 110 mm
Details:
Zoombereik
Met de SMZ-171 is het eenvoudiger dan ooit om van een overzicht van het monster over te schakelen naar kleine details. De zoomverhouding van 6,7:1 in de SMZ171 biedt een standaardvergrotingsbereik van 7,5X-50X. Door de parfocale uitrusting over het volledige zoombereik is het niet nodig om de focuspositie opnieuw in te stellen tijdens het zoomen.
tijdens het zoomen. Om het vergrotingsbereik van het model uit te breiden, is er een selectie van voorzetlenzen en oculairs beschikbaar die het totale vergrotingsbereik van de SMZ-171 vergroten van 2,25x tot 200x.
Voorzetlenzen
De standaarduitrusting van de SMZ-171 heeft een werkafstand van 110 mm, wat voldoende ruimte biedt voor het bewerken van monsters bij verschillende vergrotingen. De maximale velddiameter (met de laagste zoompositie en 10X oculairs) is 30,7 mm.
oculairs
De standaard groothoekoculairs WF10X/23 mm van de SMZ-171 met de grote uittredepupilafstand geven brildragers toegang tot het volledige gezichtsveld. Een individuele dioptrie-aanpassing van de oculairs van +/- 5 dpt biedt goede voorwaarden voor het gebruik van rasterplaten. Naast de standaardvergroting van de 10X oculairs heeft de SMZ-171-serie ook oculairs met andere vergrotingen. Voor meetdoeleinden is een reeks rasterplaten verkrijgbaar.
3D-beeld
De SMZ171 van Motic is gebaseerd op het optische systeem van Greenough. Met zijn volledig gescheiden straalbanen heeft het systeem zich in 100 jaar microscopie bewezen. De SMZ-171 levert opmerkelijke vervormingsvrije 3D-beelden en een hoge resolutie van maximaal 460 Lp/mm (met 2X voorzetlens).
De werkafstand
Met zijn standaardconfiguratie biedt de SMZ-171 een grote werkafstand van 110 mm, die eenvoudig kan worden uitgebreid tot 301 mm (met extra voorzetlens 0,3X). Om een gewenste totale vergroting te bereiken, kunnen objectiefvergrotingen van minder dan 1X worden gecompenseerd door het gebruik van
hogere oculairvergrotingen (tot 20X).
Modulaire configuratie
Naast de basisstatieven biedt de SMZ-171 ook modulaire componenten voor een persoonlijke configuratie, afhankelijk van de eisen van de werkplekinrichting. De industriële zwenkarmstatieven voor grote monsters kunnen de eenvoudige op- en doorlichtstatieven vervangen om de mobiliteit van de gebruiker aanzienlijk te verbeteren.
aanzienlijk te verbeteren. Al deze statieven vereisen een apart verlichtingssysteem dat is aangepast aan de monstervereisten.
belichting
Belichting is een integraal onderdeel van het juiste gebruik van een stereomicroscoop. Motic biedt een breed scala aan belichtingsopties die kunnen worden gecombineerd met de SMZ-171-optiek. Een ringlamp kan worden gebruikt voor een schaduwloos beeld, terwijl de visualisatie van een oppervlaktestructuur gelijkgerichte belichting vereist door de combinatie van koudlichtbronnen met een lichtgeleider.
Digitale documentatie
Een comfortabelere opstelling wordt mogelijk gemaakt door Motic's filosofie van eenvoudige beelddigitalisering. De combinatie van een SMZ-171 met een digitale camera uit de Moticam-serie levert uitstekende livebeelden op. Alle Motic-camera's hebben software die de SMZ-171 omvormt tot een analyse- en documentatiewerkplek. De trinoculaire SMZ-171 maakt verschillende camera-adapters mogelijk, afhankelijk van de chipgrootte van de gebruikte camera.
accessoires
Glijtafel: een 360° draaibare glijtafel voor een soepele multidirectionele beweging van het monster.
x/y-tafel: een opsteekbare x/y-tafel met een verplaatsingsbereik van 76 x 54 mm maakt een nauwkeurige bidirectionele beweging mogelijk.
Polarisator, analysator: om de dubbele breking van transparant materiaal te analyseren, is een polarisatieopstelling vereist.
Dark field-einsatz: met het irisdiafragma kan de belichtingsopening worden aangepast aan de numerieke apertuur (NA) van de gebruikte lens.

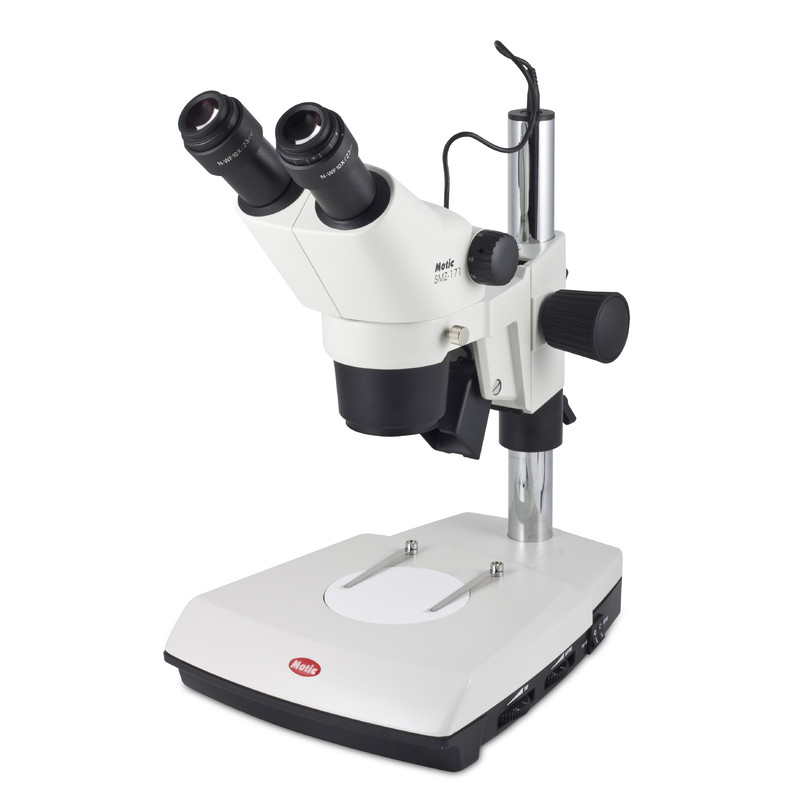

SMZ-171BLED
- Stereo zoom microscoop, Greenough-type
- Binoculaire buis, 45º kijkhoek, 360º draaibaar
- Breedbeeld oculairs N-WF10X/23 mm
- Zoomfactor 6,7:1, werkafstand 110 mm
- Vergrootbereik: 7,5X - 50X
- Op- en doorlichtstatief met brede voetplaat en kopbevestiging
- Grofsturing, instelbaar
- Regelbare LED-op- en doorvalverlichting 3 W
- Doorlicht met verstelbare reflector (schuine belichting)
- Omschakelaar voor het aansluiten van een flexibele lichtgeleider
- Stroomvoorziening 100-240 V, VDE-plug (CE)
- Tafelbladen zwart/wit en matglas, stofhoes
