Nikon zoom stereomicroscoop SMZ18, trino, 0,75x-13,5x, Plan APO1x, B.D.60mm, P-PS32
SMZ18
Zoomlens: SMZ18
Optisch systeem: Parallel-optics type (zoomtype), apochromatisch optisch systeem
Zoom: Handmatig
Zoomverhouding: 18:1
Zoom bereik: 0,75-13,5x
Diafragma: Ingebouwde zoomlens
Objectieven NA, WD (mm): P2-SHR Plan Apo 1x: 0,15, 60, (optioneel) P2-SHR Plan Apo 2x: 0,312, 20 (met een correctiering voor water van 0 tot 3 mm diepte), P2-SHR Plan Apo 1,6x: 0,25, 30 (optioneel), P2-SHR Plan Apo 1x: 0,156, 60 (optioneel, P2-SHR Plan Apo 0,5x 0,078, 71 (optioneel)
Totale vergroting: 3,75-270x (afhankelijk van het gebruikte objectief)
Oculairs (F.O.V. mm): C-W 10x (22), optioneel C-W 15x (16), C-W 20x (12,5), C-W 30x (7)
Buizen (oculair/poort): P2-TERG 50 trinoculaire kantelbare buis (100/0 : 50/50) Hellingshoek: 0-30 graden, optioneel P2-TERG 100 trinoculaire kantelbare buis (100/0 : 0/100), P2-TL100 trinoculaire buis L (100/0 : 0/100) Hellingshoek: 0-15 graden
Focusunit (slag vanaf het parfocale punt van het objectief): P2-FU focusunit (omhoog 97 mm/omlaag 5 mm)
Focusbevestigingsadapter/neusstuk: P2-FMDN Focusbevestiging (voor P-PS32/P-DSL32/P-DSF32 statieven), optioneel 2-FM Focusbevestigingsadapter, P2-RNI2 Intelligent neusstuk (2 objectieven kunnen worden bevestigd)
Bases/stand: P-PS32 Plain Stand (alleen voor SMZ18), P-DSL32 LED Diascopic Illumination Stand (OCC-verlichting ingebouwd) (alleen voor SMZ18), P-DSF32 Fiber Diascopic Illumination Stand (alleen voor SMZ18), P2-DBL LED-diascopische verlichtingsbasis (OCC-verlichting ingebouwd), P2-PB gewone basis, P2-DBF vezeldiascopische verlichtingsbasis.
Tafels: P-SXY64 tafel (optioneel), C-SSL dia-schuiftafel, C-TRS kanteltafel
Epi-fluorescentie-opzetstukken: optioneel 4 filterkubussen monteerbaar, fly-eye lens ingebouwd, P2-EFLM gemotoriseerd epi-fluorescentie-opzetstuk, P2-EFLI epi-fluorescentie-opzetstuk
Epi-fluorescentie lichtbronnen: optioneel HG Precentered Fiber Illuminator Intensilight C-HGFIE HG/C-HGFI HG (130W)
Episcopische verlichtingsunits: optionele P2-FIRL LED-ringverlichtingsunit, te gebruiken met vezel lichtbron, P2-CI coaxiale epi-verlichtingsunit, P2-FIR ringvezelverlichtingsunit, C-FDF flexibele dubbele arm vezelverlichtingsunit
Episcopische lichtbron: optioneel C-FLED2 LED-lichtbron voor vezelverlichting
Waarnemingsmethoden: helder veld, (optioneel epi-fluorescentie, eenvoudige polarisatie (met P2-POL eenvoudige polarisatie-opzetstuk), donker veld (met P-DF LED donkerveldeenheid), schuine verlichting)
Gewicht (ca.): 30 kg (configuratie met epi-fluorescentie-opzetstuk met trinoculaire kantelbare buis, focusunit, intelligente objectiefhouder, LED DIA-basis en objectieven 1x en 0,5x)
Stroomverbruik (ca.): 10 W (Epi-fluorescentie-opzetstuk met trinoculaire kantelbare buis, focusunit, intelligente objectiefhouder en LED DIA-basis)

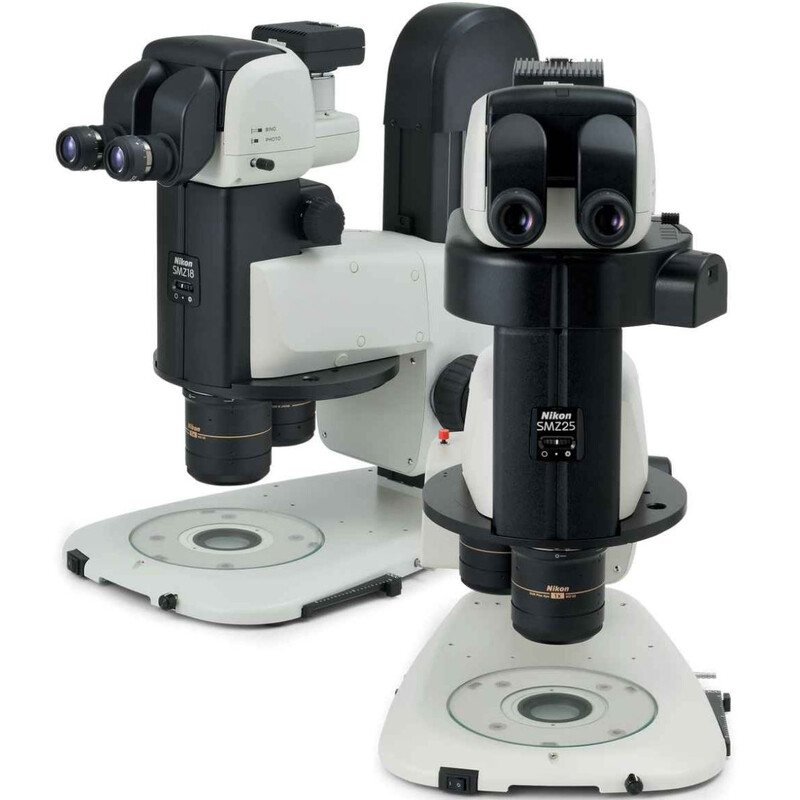

SMZ25/SMZ18
Baanbrekende Stereo Microscoop Optiek
Traditionele grenzen tussen wetenschapsgebieden zoals moleculaire biologie en ontwikkelingsbiologie verdwijnen snel, omdat onderzoekers kennis op moleculair niveau willen koppelen aan kennis uit cel-, weefsel- en organismeonderzoek.
. Gebieden als moleculaire biologie, celbiologie, neurobiologie, embryologie, ontwikkelingsbiologie en systeembiologie hebben een groeiende behoefte aan beeldvormingssystemen die ruimtelijke schalen van individuele cellen tot hele organismen bestrijken.
Om aan deze eisen te voldoen, heeft Nikon een stereo microscoop ontwikkeld die een grote zoomfactor van 25: 1, een hoge resolutie en een uitzonderlijke fluorescentieoverdracht biedt.
Het grootste zoombereik ter wereld maakt macro- tot microbeeldvorming met hoge resolutie mogelijk
Een innovatief optisch systeem, het Perfect Zoom System, biedt 's werelds eerste zoomverhouding van 25: 1 (zoombereik: 0,63x - 15,75x). Zelfs met een 1x objectief lens registreert de SMZ25 het volledige 35 mm spiegels en levert tegelijkertijd microscopische details.
Het Nikon Perfect Zoom-systeem biedt een nieuw niveau van beeldprestaties en veelzijdigheid
Het Perfect Zoom-systeem, een doorbraak in het ontwerp van stereomicroscopen, verandert dynamisch de afstand tussen de twee optische assen wanneer de zoomfactor wordt gewijzigd.
Door deze verandering van de optische asafstand wordt de lichtinval in het optische systeem bij elke vergroting gemaximaliseerd. Het resultaat is een compromisloos, groot zoombereik, een hoge resolutie in beide kijkrichtingen
en minimale aberraties over het gehele zoombereik. Bovendien maakt deze doorbraak in optisch ontwerp het mogelijk om al deze gewenste eigenschappen in een compact zoomhuis onder te brengen,
wat resulteert in een ergonomische instrumentopbouw.
Overtuigende resolutie, nog nooit eerder gezien op een stereo miscroscop
De objectieflens van de SHR Plan Apo-serie biedt een hoge resolutie van 1100 LP/mm (waargenomen waarde, SHR Plan Apo 2x bij maximale zoom) en levert briljante beelden met natuurgetrouwe kleuren.
Auto Link Zoom (ALZ) ondersteunt naadloos kijken in verschillende schalen
ALZ past de zoomfactor automatisch aan om hetzelfde gezichtsveld te behouden bij het wisselen van objectief. Deze functie maakt een naadloze overgang mogelijk tussen beeldvorming van het hele organisme bij lage vergrotingen en
een gedetailleerde beeldvorming bij hoge vergrotingen.
Verbeterde helderheid en gelijkmatige belichting bij lage vergrotingen
De SMZ25-serie is de eerste stereomicroscoop ter wereld die een vliegogenlens op een epi-fluorescentie-opzetstuk gebruikt. Dit innovatieve ontwerp zorgt voor een heldere en gelijkmatige belichting, zelfs bij lage vergrotingen,
wat resulteert in een compromisloze uniformiteit van de helderheid over een groot gezichtsveld.
Verbeterde S/N-verhouding en kristalheldere fluorescentiebeelden dankzij een verbeterd optisch systeem
Het door Nikon nieuw ontwikkelde optische systeem biedt een drastische verbetering van de S/N-verhouding, zelfs bij hoge vergrotingen. Deze verbeterde S/N-verhouding maakt het mogelijk
signalen met lage fluorescentie en lichtgevoelige gebeurtenissen zoals celdeling te detecteren, wat met conventionele stereo miscroscopen moeilijk is.
Zoomlens met aanzienlijke verbeteringen in de optische prestaties
Nikon is erin geslaagd het signaal te verbeteren en de ruis in fluorescentiebeelden te verminderen door een lens met een korte golflengte en hoge transmissie te gebruiken.
In combinatie met een innovatieve epi-fluorescentie-opzetstuk kan de SMZ18 / 25 het emissiesignaal beter detecteren dan conventionele fluorescentie-stereomicroscopen.
Eenvoudig te bedienen OCC-belichting
De nieuwe LED DIA-basis met ingebouwde OCC-verlichting produceert minimale warmte, verbruikt weinig stroom en is duurzaam. Deze verlichting kan het contrast van oneffen oppervlakken, zoals een embryo, verbeteren.
De OCC-belichting kan worden geregeld met een schuifhendel. Dankzij schalen op de schuifhendel kan de gebruiker de gewenste verlichtingssterkte opslaan en weergeven. Bovendien kan een OCC-plaat vanaf de voor- en achterzijde
in de verlichtingseenheid worden geplaatst, zodat beelden met verschillende schaduwrichtingen kunnen worden bekeken.
Wat is OCC-belichting?
De afkorting OCC staat voor Oblique Coherence Contrast (OCC), een door Nikon ontwikkelde vorm van de schuine lichtmethode. In vergelijking met conventionele doorlichting, waarbij het licht rechtstreeks van onderaf wordt belicht,
brengt OCC-belichting coherent licht in diagonale richting op de monsters en contrasteert zo kleurloze en transparante monsterstructuren.
Gebruiksvriendelijke afstandsbediening
De afstandsbediening biedt eenvoudige toegang tot de zoom- en focusregeling en is geschikt voor zowel rechts- als linkshandigen. De afstandsbediening bevat een LCD-monitor met instelbare achtergrondverlichting,
die in één oogopslag informatie geeft over de zoomfactor, objectieflens, filterkubus en LED-diahelderheid.
On-Axis-beeldvorming voor digitale beelden
Schakel eenvoudig tussen stereo-positie (stereoscopisch beeld) en mono-positie (op de as) wanneer u de P2-RNI2 Intelligent Nosepiece gebruikt door de objectieflens eenvoudig te verschuiven.
