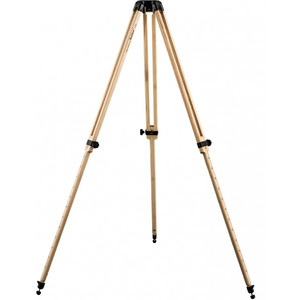

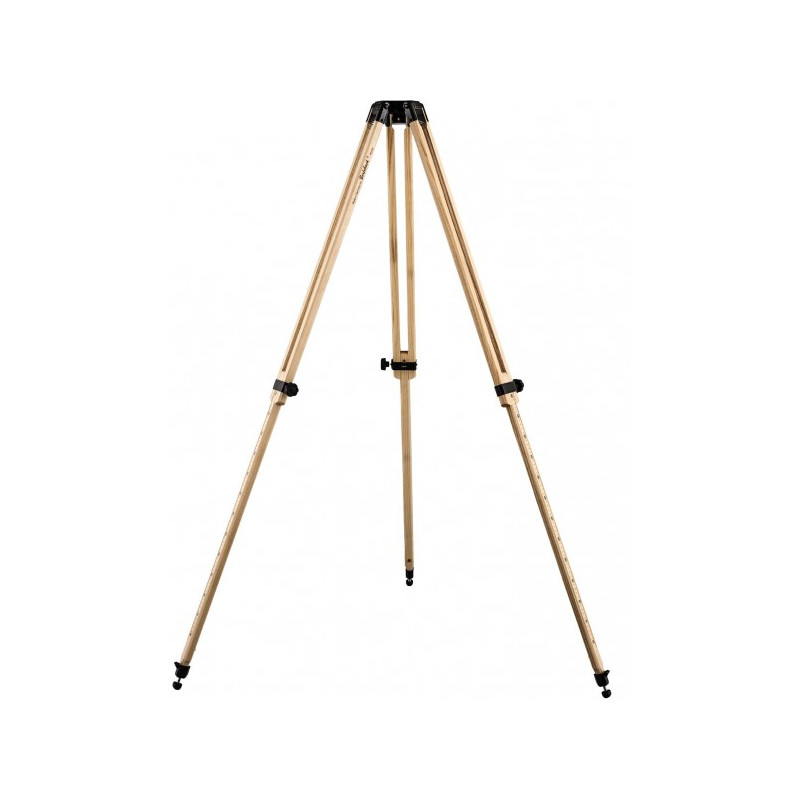

Report model 342 houten driebeenstatief

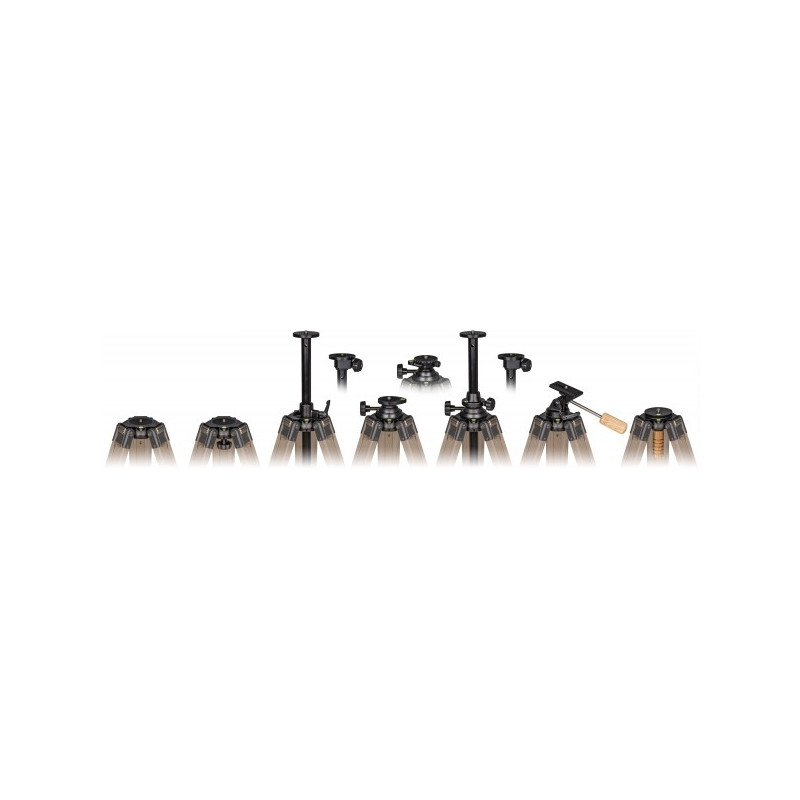

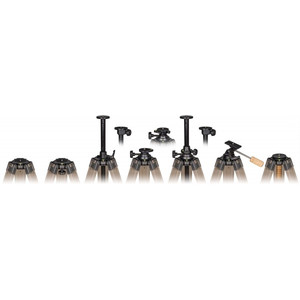

De statiefserie Report in het modulaire systeem: De lichtgewicht magnesium beenkop is ook de modulebasis voor 10 verschillende inzetstukken. Het is op elk moment mogelijk om de module-inzet te verwisselen met behulp van een speciale sleutel (meegeleverd met de verwisselbare module). De bevestiging in de conus zorgt voor een vormvaste, spelingsvrije verbinding van de componenten.

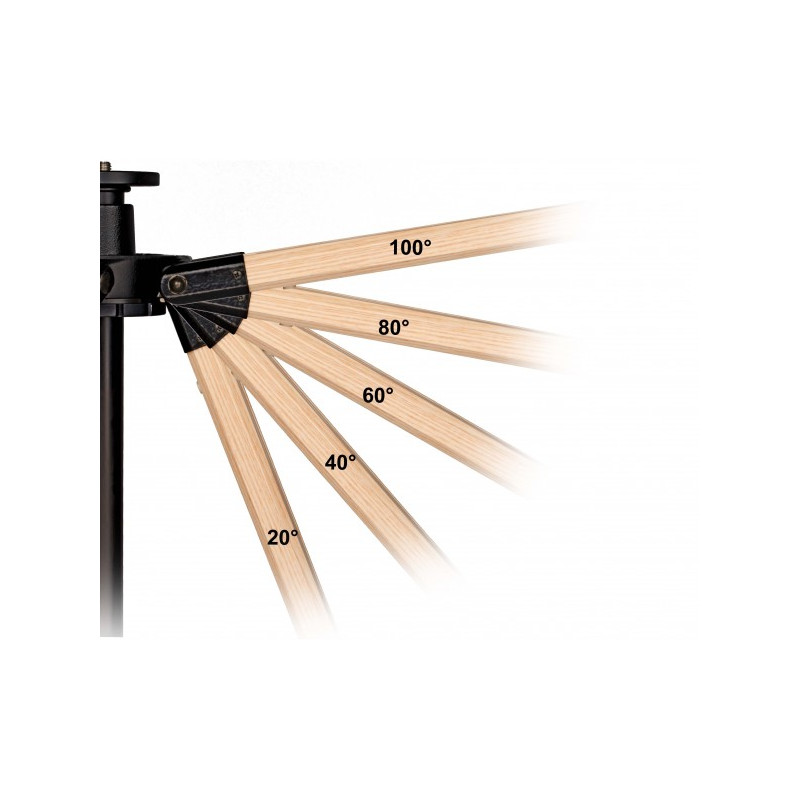

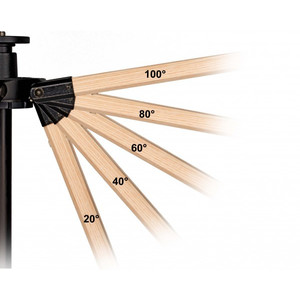

Met het nieuwe aanslagsysteem kunnen spleethoeken van ca. 20°, 40°, 60°, 80° en 100° worden ingesteld met behulp van het vleugelrooster. Het aanslagsysteem is zo ontworpen dat de gespecificeerde belasting op de statieven gegarandeerd blijft, zelfs als de statiefpoten maximaal gespreid zijn.

Het statief is uitgerust met module-inzetstuk 4, d.w.z. met een 50 cm lange middenkolom, diameter 25 mm, gemaakt van precisie-getrokken lichtmetalen buis en richtkogel. De nivelleerbal kan met de middenkolom 30° in elke richting worden gekanteld.

De steunplaat van aluminium heeft een diameter van 68 mm en is voorzien van een vaste bevestigingsschroef (maat selecteren) en drie borgschroeven om te voorkomen dat de gemonteerde apparatuur per ongeluk loskomt. Snel en nauwkeurig afstellen is mogelijk dankzij de ronde waterpas.

Bij gebruik van een extra korte middenzuil (10 cm) is het mogelijk om dicht bij de grond te werken.

De aangegeven maximale statiefhoogte wordt gemeten met uitgeschoven middenkolom.
