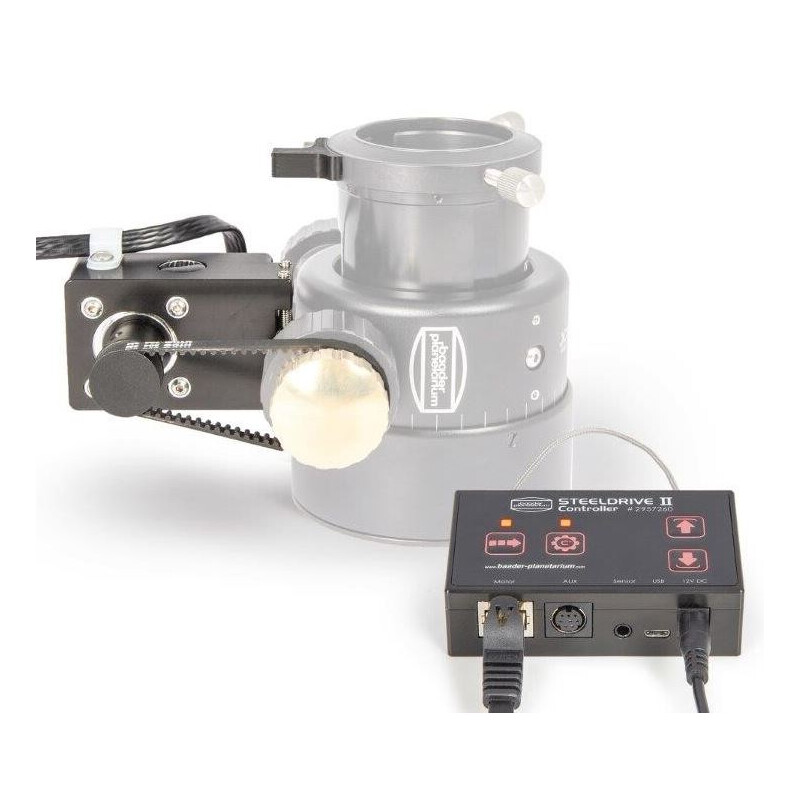

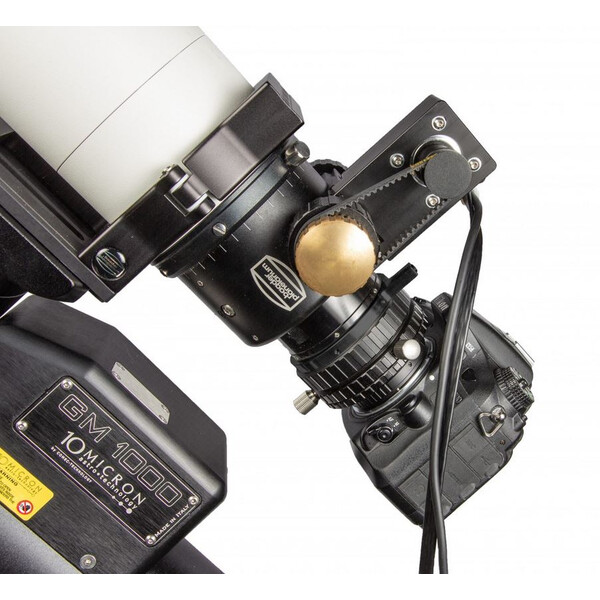

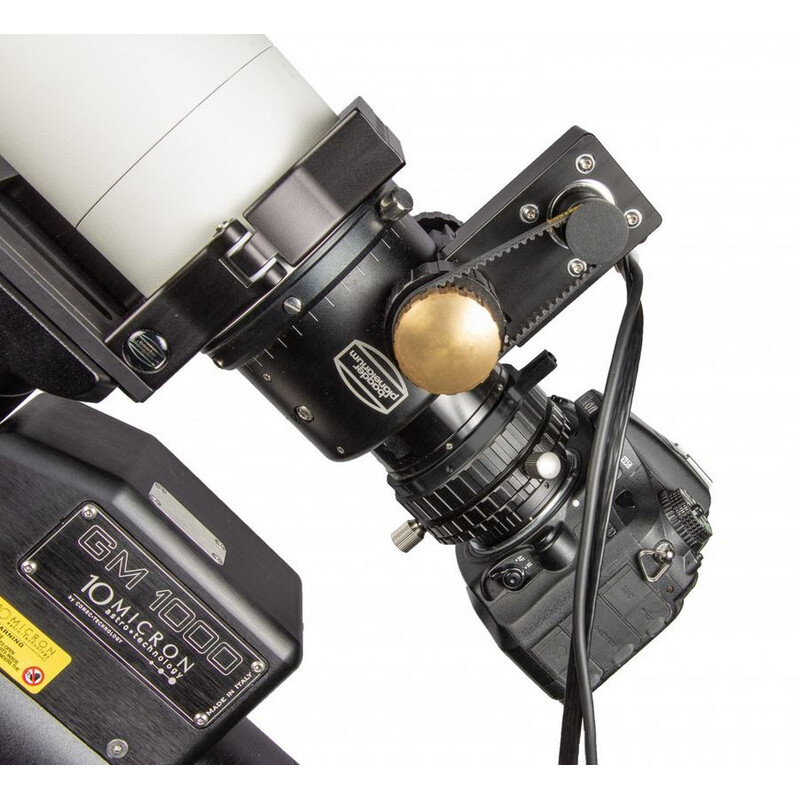

El motor de enfoque Steeldrive II permite el enfoque automático de un telescopio a través de un ordenador, así como un enfoque preciso y sin vibraciones mediante los botones del dispositivo de control manual. Consta de una unidad de motor, que se conecta sin holgura al mecanismo de enfoque del telescopio mediante una correa dentada, y de una unidad de control que alberga los componentes electrónicos y sirve al mismo tiempo como dispositivo de control manual.
El motor de enfoque Steeldrive II incluye:

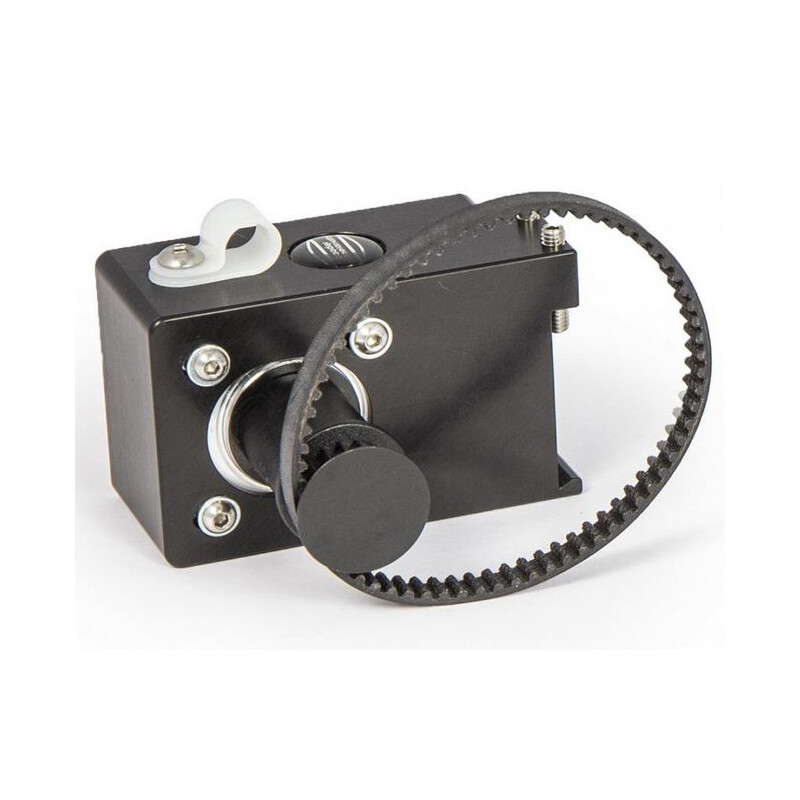

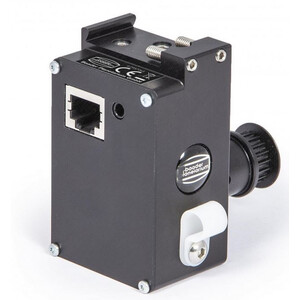

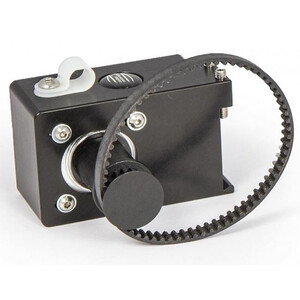

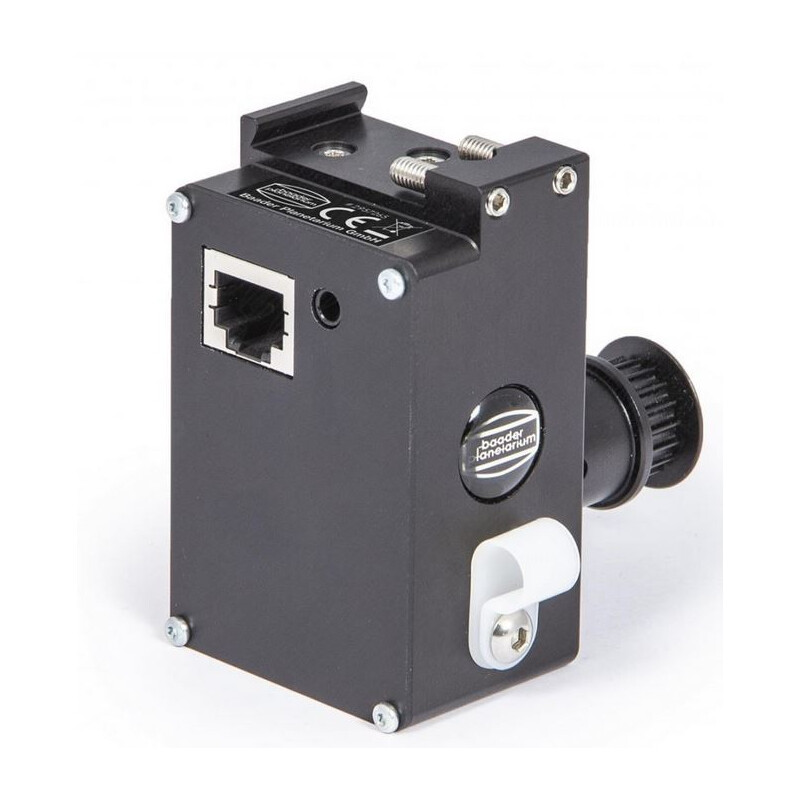

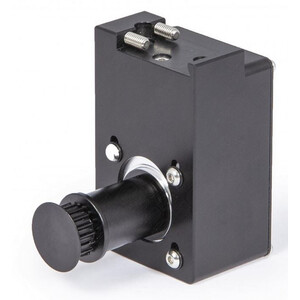

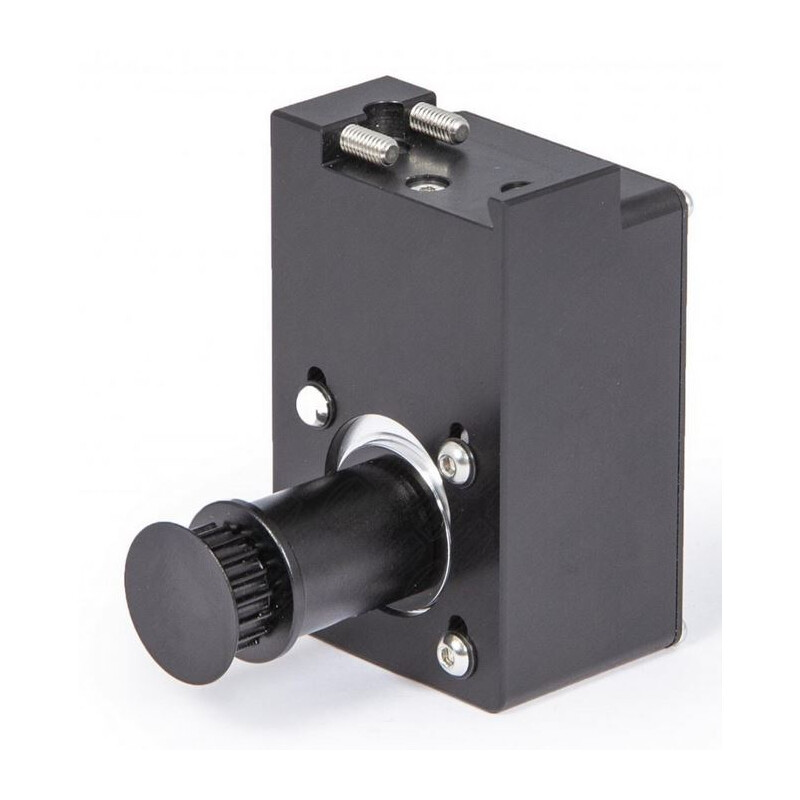

- una unidad de motor con correa dentada y cable de conexión de 3 metros de longitud, que se puede adaptar a todos los dispositivos de enfoque manual Baader Steeltrack® y Diamond Steeltrack ®.
- Un soporte magnético impreso en 3D para el sensor de homing, que se fija al enfocador. Para los enfocadores Baader Diamond Steeltrack® hay disponible por separado un anillo magnético metálico.

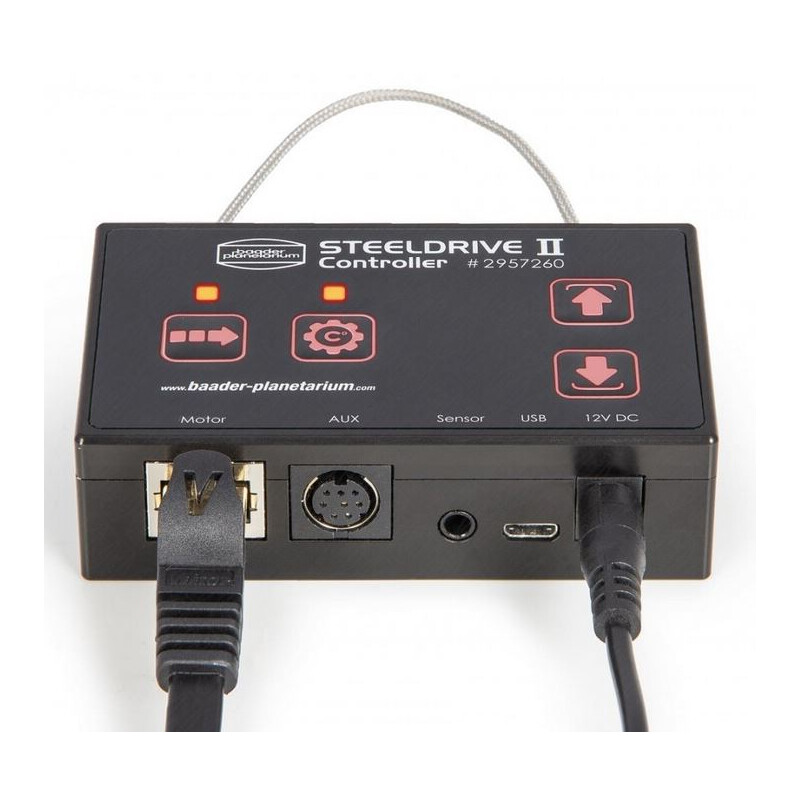

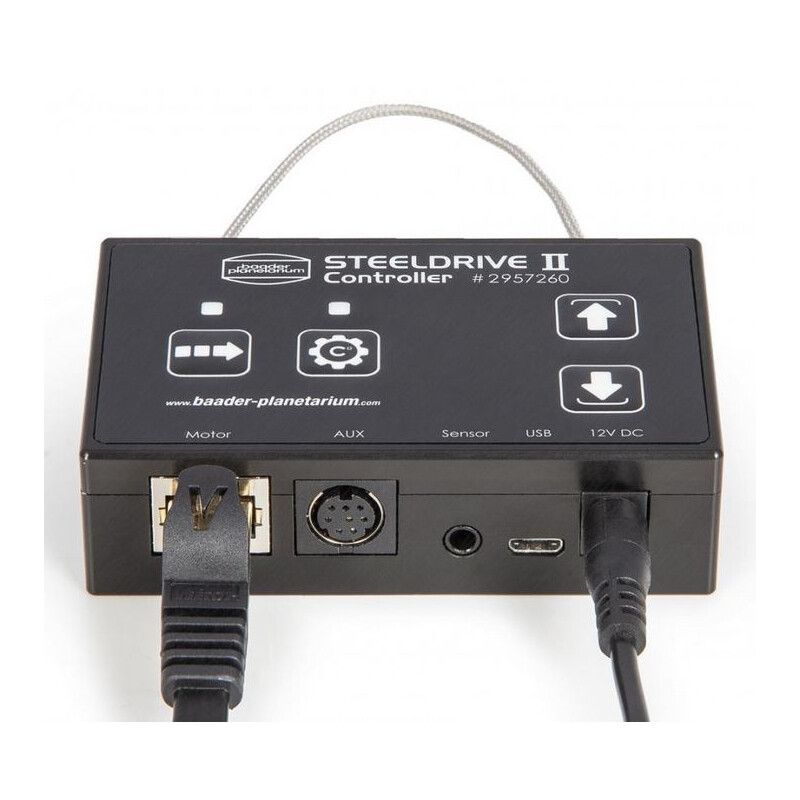

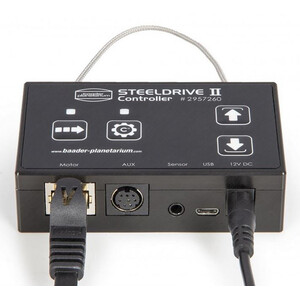

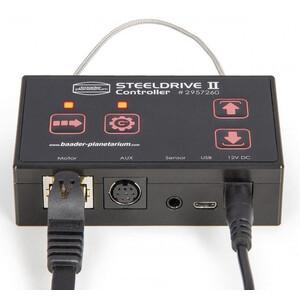

- El controlador Baader Steeldrive Mark II con manejo intuitivo y botones para el control manual, incluido cable USB de 3 metros de longitud.
- Un sensor de temperatura con cable (1 metro), compatible con el control de calefacción de la tapa antirrocío.
- Fuente de alimentación de 12 V/1,5 A, fuente de alimentación universal para UE, GB y EE. UU.
- Cintas adhesivas (bridas) para fijar los cables y aliviar la tensión.
- Software SteelGO y controlador ASCOM para controlar varios motorizadores de enfoque a través de un PC, descargables
Enfoque de alta precisión de cargas pesadas: el motor paso a paso de alto par está conectado directamente al enfocador mediante una correa dentada. De este modo, se elimina el juego inverso (holgura) que se produciría con un engranaje reductor. El SteelDrive puede mover cargas de hasta 8 kilogramos de forma rápida y precisa. La resolución de paso es de aproximadamente 2,5 micrómetros.
El manejo manual intuitivo permite encontrar rápidamente el enfoque y guardar la posición de enfoque. Para ello se dispone de varios modos de movimiento:
- En el modo normal, el enfocador se mueve mientras se mantiene pulsada una tecla de dirección.
- En el modo jogging, cada vez que se pulsa una tecla se recorre una distancia configurable mediante el software SteelGo (por ejemplo, 0,1 mm).
- En el modo de paso único, cada vez que se pulsa una tecla, se recorre el paso más pequeño posible (aproximadamente 2,5 micrómetros).
El dispositivo de control manual también permite configurar los límites, guardar y restablecer una posición conocida, así como activar y desactivar la compensación de temperatura. La retroiluminación del teclado y el brillo de los LED de estado son regulables.
Sensor de referencia sin contacto: la unidad del motor SteelDrive dispone de un sensor de referencia sin contacto (sin desgaste). El sensor se activa mediante un imán que se puede fijar a la parte móvil del enfocador. Permite volver a alcanzar con precisión las posiciones guardadas y también sirve como referencia para el tope mecánico. El volumen de suministro incluye un soporte sencillo para el imán, que se fija al enfocador. Para el Baader Diamond Steeltrack® Fokussier se puede adquirir por separado un anillo magnético metálico. Sin embargo, el SteelDrive también se puede utilizar sin sensor de retorno, ya que la posición absoluta se guarda en todo momento en la memoria interna no volátil. Incluso en caso de corte de corriente, la posición absoluta se mantiene mientras no se mueva manualmente el enfocador.
Compensación de temperatura: se pueden utilizar dos sensores de temperatura digitales al mismo tiempo. Se puede conectar uno al motor y otro a la unidad de control. Para la compensación automática de la temperatura, se puede seleccionar un sensor o utilizar la temperatura media de ambos sensores. De este modo, la compensación se puede adaptar a las condiciones locales (por ejemplo, medición fuera y dentro del telescopio). El factor de compensación de temperatura se calcula con el software SteelGO y se puede almacenar localmente en la unidad de control SteelDrive. El periodo de compensación y el valor umbral Delta-T también se pueden ajustar. De este modo, la compensación de temperatura también se puede utilizar en modo autónomo (sin ordenador conectado).
El SteelDrive dispone de una salida PWM de 12 V/1 A. Esta se puede utilizar con el cable adaptador opcional para el puerto AUX del controlador Steeldrive II a conector RCA para almohadillas calefactoras habituales (calefacción de tapas antirrocío) de hasta 10 W. La potencia se puede fijar en el software SteelGO o se puede mantener una temperatura objetivo en combinación con uno de los sensores de temperatura. De este modo, se evita la entrada innecesaria de calor en el telescopio, ya que el parasol contra rocío solo se calienta ligeramente por encima del punto de rocío. No solo se puede regular la temperatura de los parasoles contra rocío, sino que también es posible controlar con gran precisión (+/-0,1 °C) la temperatura de los filtros ópticos o similares.
Todas las piezas están fabricadas en Alemania. Todas las piezas mecánicas están fresadas en aluminio CNC. Las placas de circuito impreso también se han desarrollado y fabricado íntegramente en Alemania. Solo se utilizan componentes electrónicos de alta calidad. Las placas electrónicas están recubiertas con una capa protectora adicional.
Bajo consumo de energía: la corriente del motor se reduce automáticamente en estado de reposo. El SteelDrive II consume entonces aprox. 0,7 vatios.
