Astronomie > Telescoop accessoires > Focusers > Motoren & sturingen > Baader > Baader SteelDrive II scherpstelmotor met besturingseenheid
Artikelnummer: 62265

SteelDrive II scherpstelmotor met besturingseenheid

korte termijn
Klaar voor verzending in 1-2 weken + verzendtijd

Productomschrijving

De gemotoriseerde Steeldrive II focuser maakt automatisch scherpstellen van een telescoop via een computer mogelijk, evenals nauwkeurig en trillingsvrij scherpstellen via de knoppen op de handcontroller. Hij bestaat uit een motoreenheid, die via een tandriemspeling vrij verbonden is met de fijnaandrijving van de focusseerinrichting van de telescoop, en een besturingseenheid, waarin de elektronica is ondergebracht en die ook dienst doet als handcontroller.

De gemotoriseerde Steeldrive II focusser bestaat uit

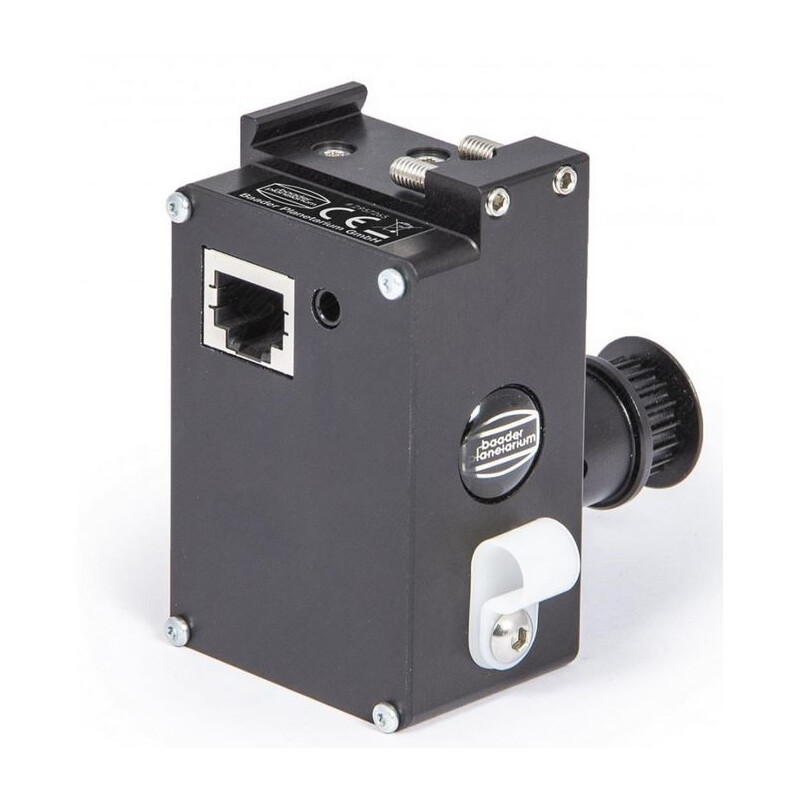

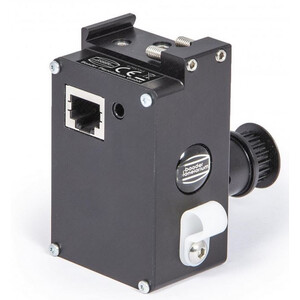

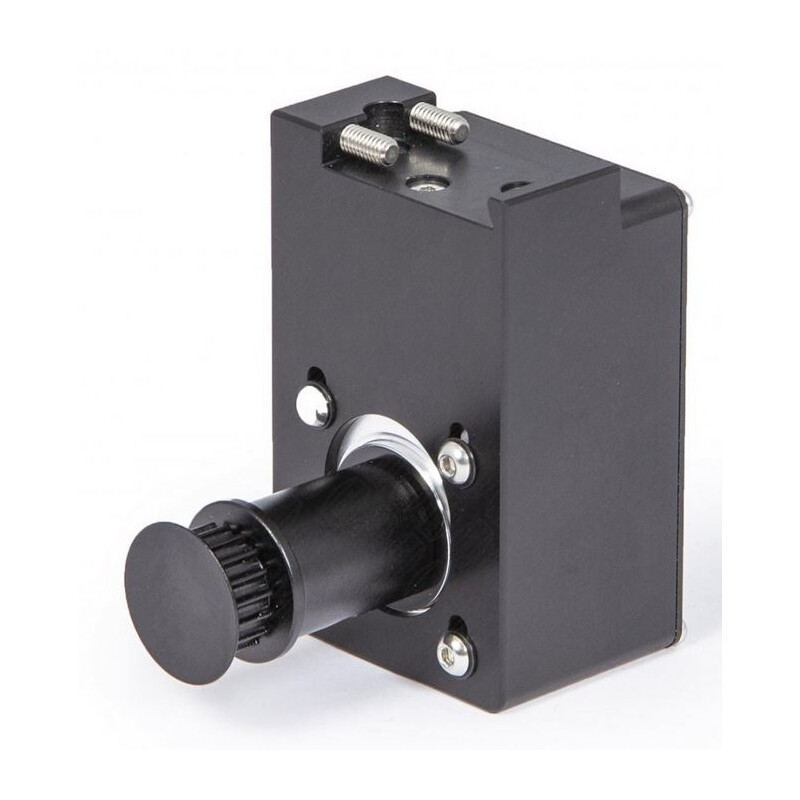

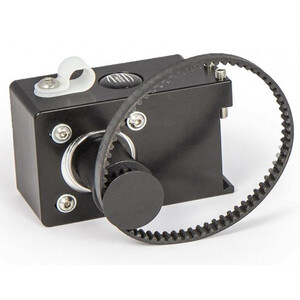

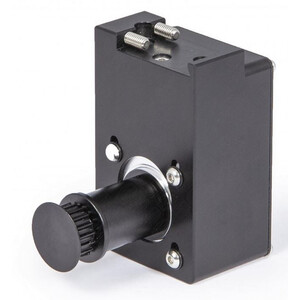

  • een motoreenheid met tandriem en een verbindingskabel met een lengte van 3 meter, die aangepast kan worden aan alle Baader Steeltrack® en Diamond Steeltrack® focusers.
  • een 3D-geprinte magnetische houder voor de richtsensor, die aan de focuser wordt bevestigd. Een metalen magnetische ring is afzonderlijk verkrijgbaar voor Baader Diamond Steeltrack® focusers.

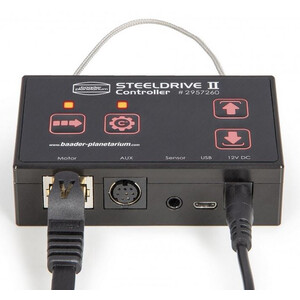

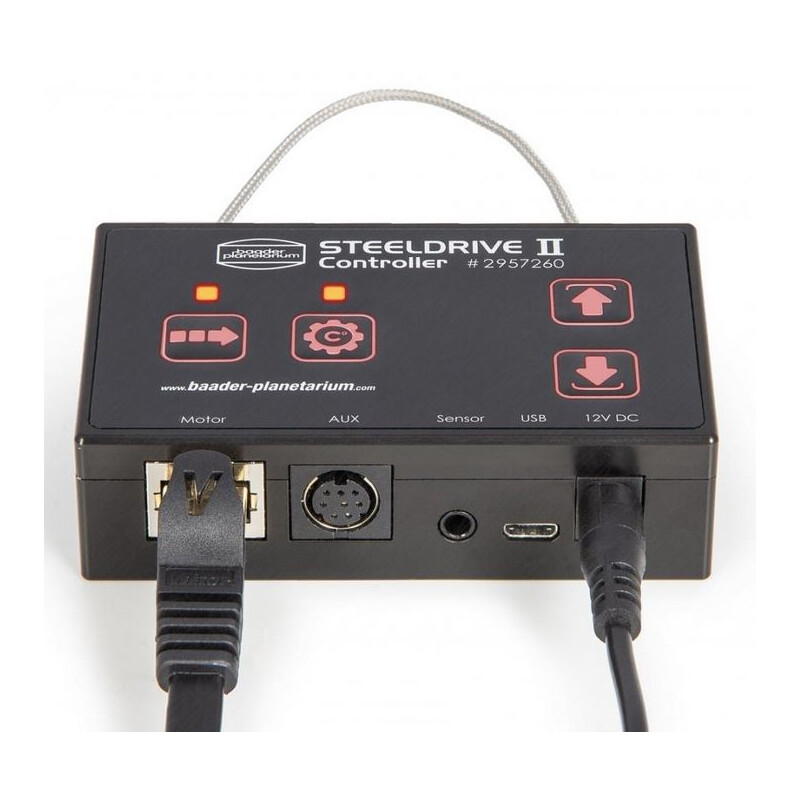

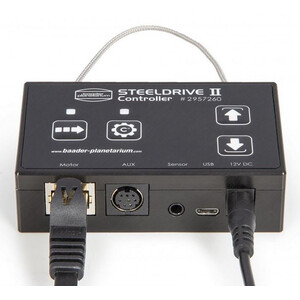

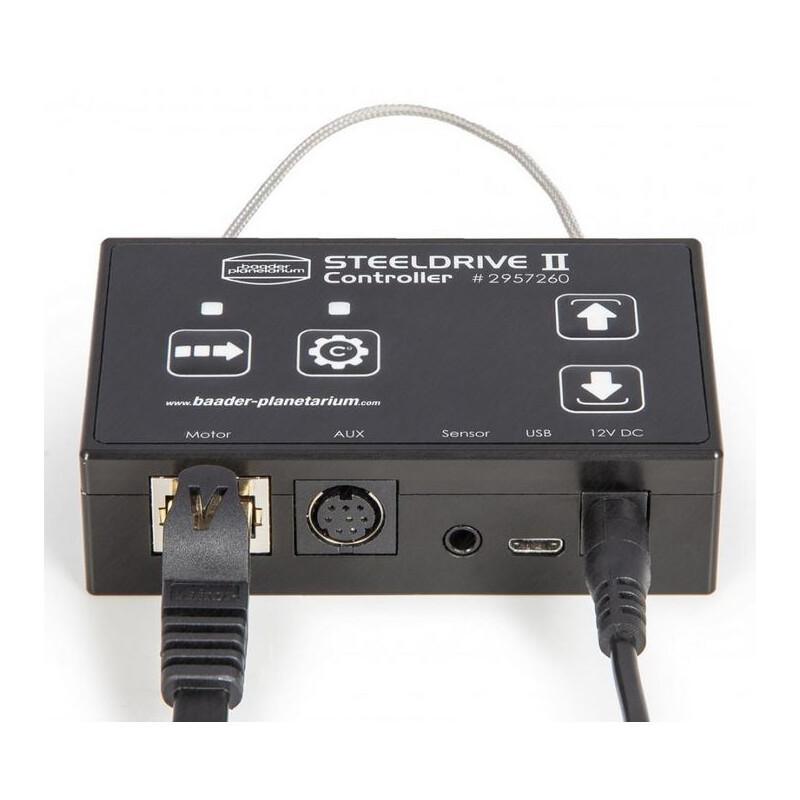

  • de Baader Steeldrive Mark II controller met intuïtieve bediening en knoppen voor handmatige sturingen, inclusief een 3 meter lange kabel.
  • een temperatuursensor met kabel (1 meter), ondersteunt dauwkapverwarmingsregeling
  • 12V/1,5A stroomvoorziening, universele stroomvoorziening voor EU, GB en USA
  • Klittenband (kabelbinders) voor trekontlasting van kabels
  • SteelGO software en ASCOM stuurprogramma voor het sturingen van meerdere gemotoriseerde focusers via een PC om te downloaden

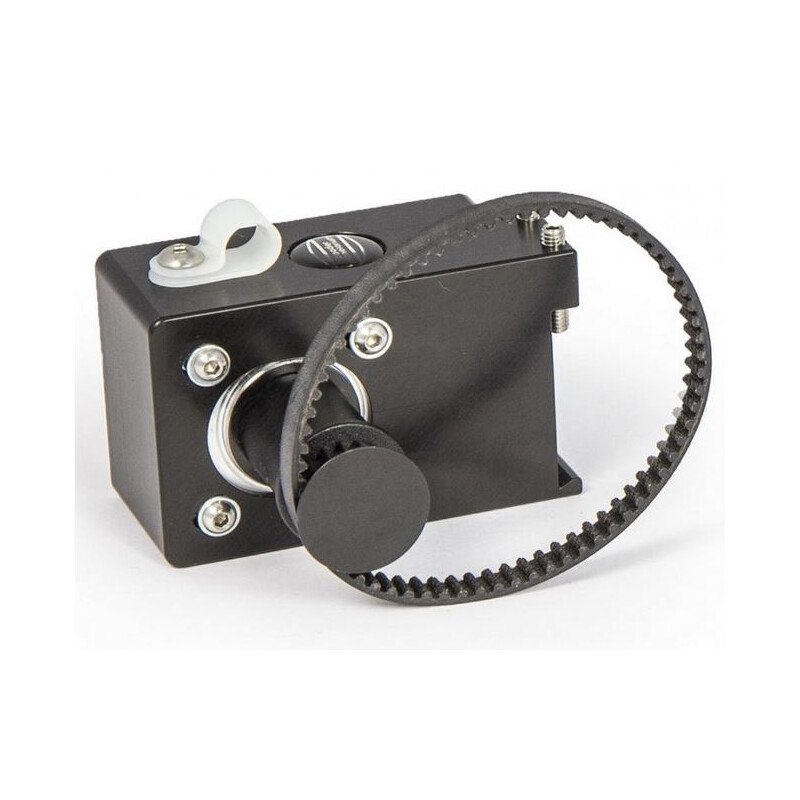

Zeer nauwkeurig scherpstellen van zware lasten: De stappenmotor met hoog koppel is via een tandriem rechtstreeks verbonden met de focusser. Dit elimineert de speling die veroorzaakt zou worden door een tandwieloverbrenging. De SteelDrive kan lasten tot 8 kilogram snel en nauwkeurig verplaatsen. De stapresolutie is ongeveer 2,5 micrometer.

De intuïtieve handbediening maakt het mogelijk om snel de focus te vinden en de focuspositie op te slaan. Hiervoor zijn verschillende bewegingsmodi beschikbaar:

  • In de normale modus beweegt de focuser zolang er op een richtingstoets wordt gedrukt.
  • In de joggingmodus wordt een configureerbare afstand (bijv. 0,1 mm) afgelegd per druk op de knop met behulp van de software.
  • In de enkelvoudige stapmodus wordt de kleinst mogelijke stapbreedte (ca. 2,5 micrometer) afgelegd telkens als er op een knop wordt gedrukt.

De handcontroller kan ook gebruikt worden om de limieten te configureren, een bekende positie op te slaan en te resetten en temperatuurcompensatie te (de)activeren. De achtergrondverlichting van het toetsenbord en de helderheid van de status-LED's kunnen worden gedimd.

Contactloze bewegingssensor: De SteelDrive motorunit heeft een contactloze (slijtagevrije) bewegingssensor. De sensor wordt geactiveerd door een magneet die op het bewegende deel van de focusser kan worden bevestigd. De sensor maakt het mogelijk om opgeslagen posities herhaalbaar te benaderen en dient ook als referentie voor de mechanische eindaanslag. De levering omvat een eenvoudige houder voor de magneet, die aan de focuser wordt bevestigd. Voor de Baader Diamond Steeltrack® focusser is apart een metalen magneetring verkrijgbaar. De SteelDrive kan echter ook zonder doelsensor worden gebruikt, omdat de absolute positie te allen tijde in het interne niet-vluchtige geheugen wordt opgeslagen. Zelfs bij een stroomstoring blijft de absolute positie behouden zolang de focusser niet met de hand wordt bewogen.

Temperatuurcompensatie: Er kunnen twee digitale temperatuursensoren tegelijkertijd worden gebruikt. Eén kan worden aangesloten op de motoreenheid en één op de besturingseenheid. Eén sensor kan worden geselecteerd voor automatische temperatuurcompensatie of de gemiddelde temperatuur van beide sensoren kan worden gebruikt. Hierdoor kan de compensatie worden aangepast aan de plaatselijke omstandigheden (bijv. meting buiten en binnen de telescoop). De temperatuurcompensatiefactor wordt berekend met de software van SteelDrive en kan lokaal worden opgeslagen in de SteelDrive regeleenheid. De compensatieperiode en de delta-T drempelwaarde kunnen ook worden aangepast. Dit betekent dat de temperatuurcompensatie ook in standalone modus gebruikt kan worden (zonder aangesloten computer).

De SteelDrive heeft een 12V/1A PWM-uitgang. Deze kan gebruikt worden met de optioneel verkrijgbare adapterkabel voor de Steeldrive II controller AUX-poort naar RCA-aansluiting voor gewone verwarmingskussens (dauwkapverwarming) tot 10W. Het vermogen kan permanent worden ingesteld in de SteelGO software of er kan een doeltemperatuur worden aangehouden in combinatie met een van de temperatuursensoren. Dit voorkomt onnodige warmte-invoer in de telescoop door de dauwkap alleen net boven het dauwpunt te verwarmen. Niet alleen de temperatuur van dauwkappen kan worden geregeld, maar ook de zeer nauwkeurige temperatuurregeling (+/-0,1 °C) van optische filters en dergelijke is mogelijk.

Alle onderdelen zijn gemaakt in Duitsland. Alle mechanische onderdelen zijn CNC-gefreesd uit aluminium. Ook de elektronische printplaten zijn volledig in duitsland (engels) ontwikkeld en vervaardigd. Er worden alleen hoogwaardige elektronische componenten gebruikt. De elektronische printplaten zijn ook voorzien van een beschermende laklaag.

Laag stroomverbruik: De motorstroom wordt automatisch verlaagd in de ruststand. De SteelDrive II verbruikt dan ongeveer 0,7 watt.

Specificaties

Algemeen


Type
Focuser
Ontwerp
Motoren & sturingen

Productveiligheid

Fabrikant: Baader Planetarium GmbH, Zur Sternwarte, 82291 Mammendorf, DE, www.baader-planetarium.de

Aanbevolen accessoires

Astronomie (2)

Baader Metaal magneetring voor richtsensor Steeldrive II

$ 84,00*

*Alle prijzen zijn inclusief BTW + verzendkosten.

Baader SteelDrive II scherpstelmotor met besturingseenheid

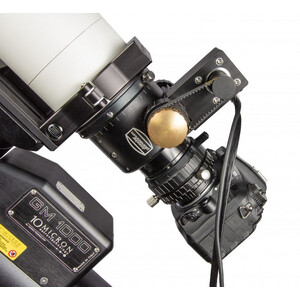

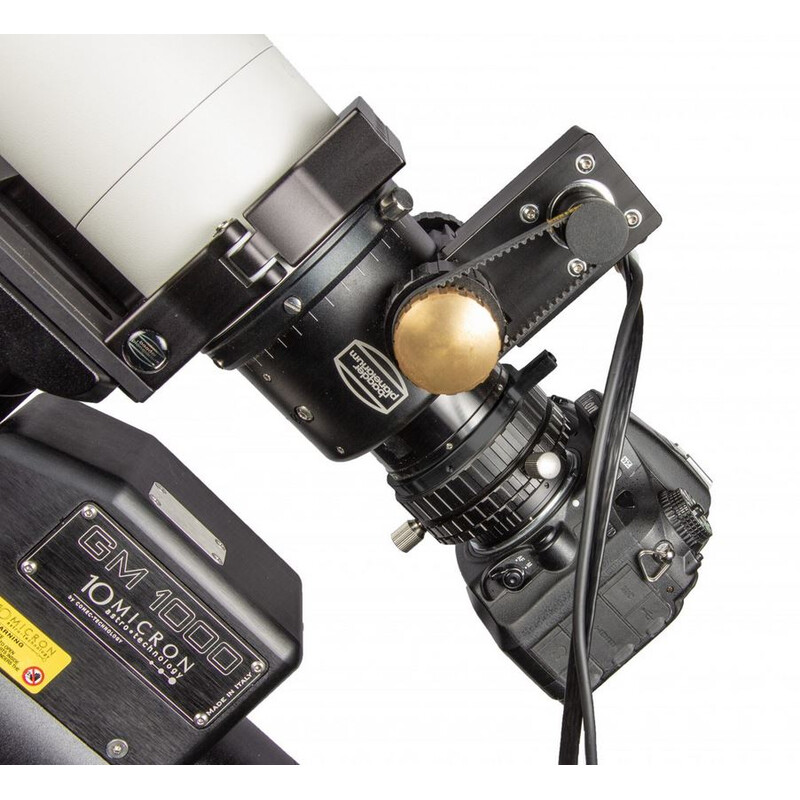

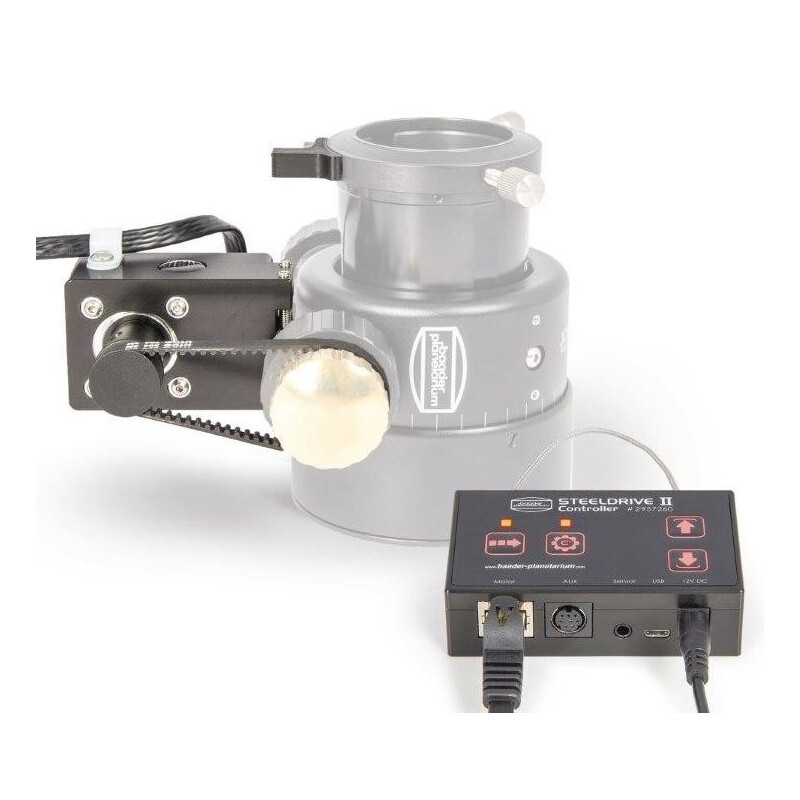

Toepassingsvoorbeeld
