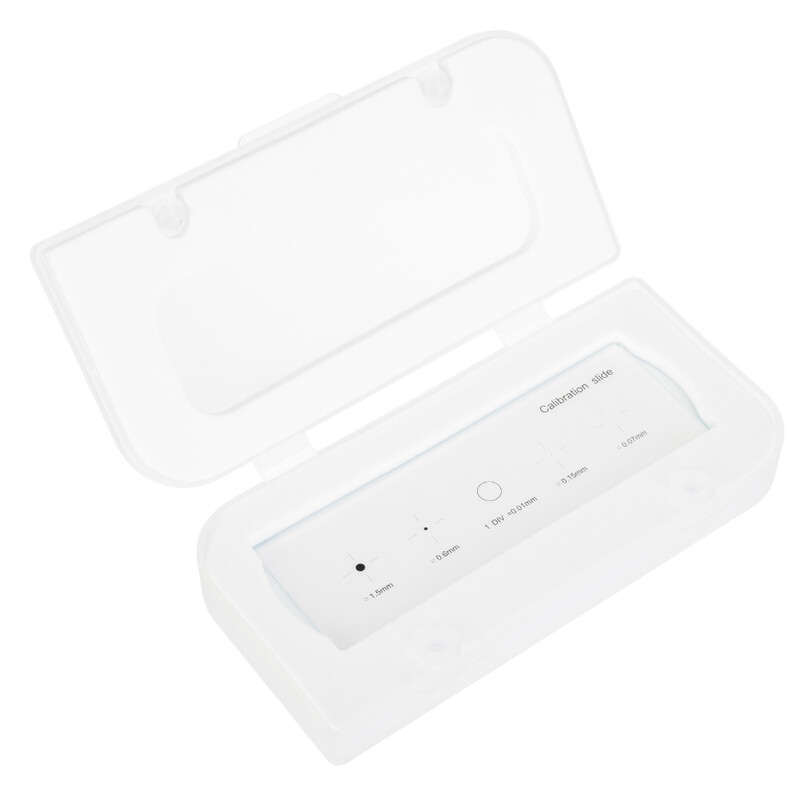

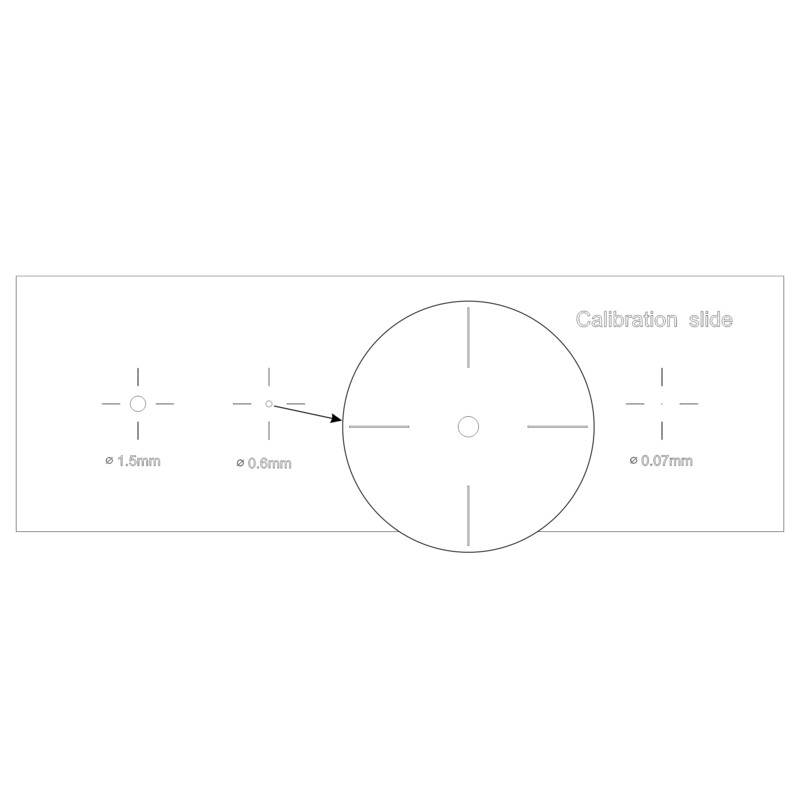

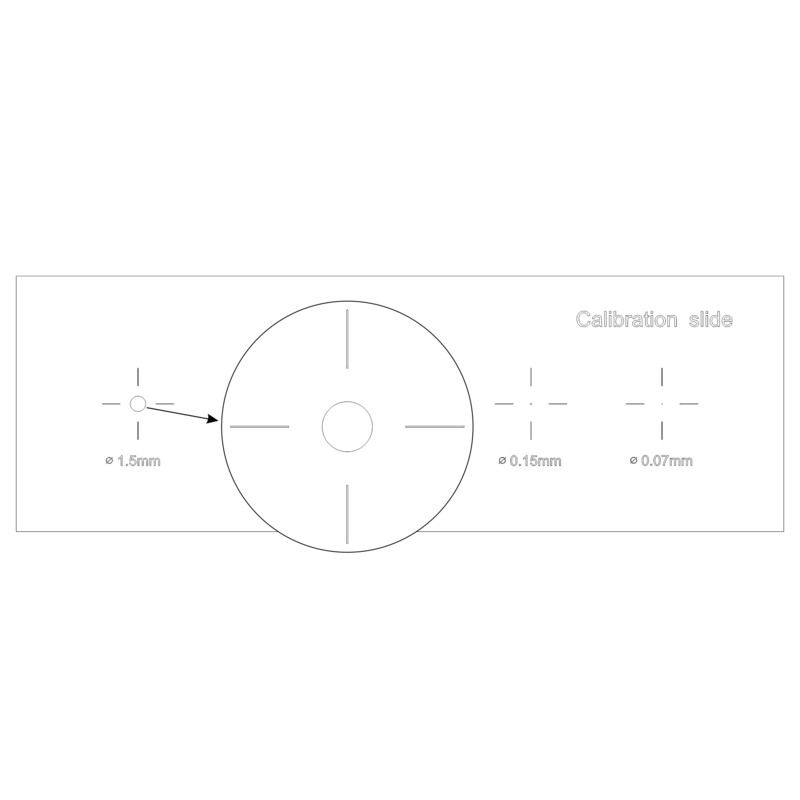

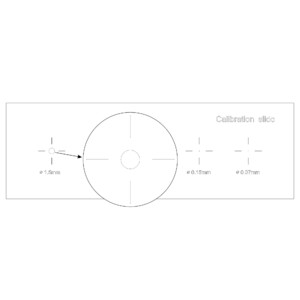

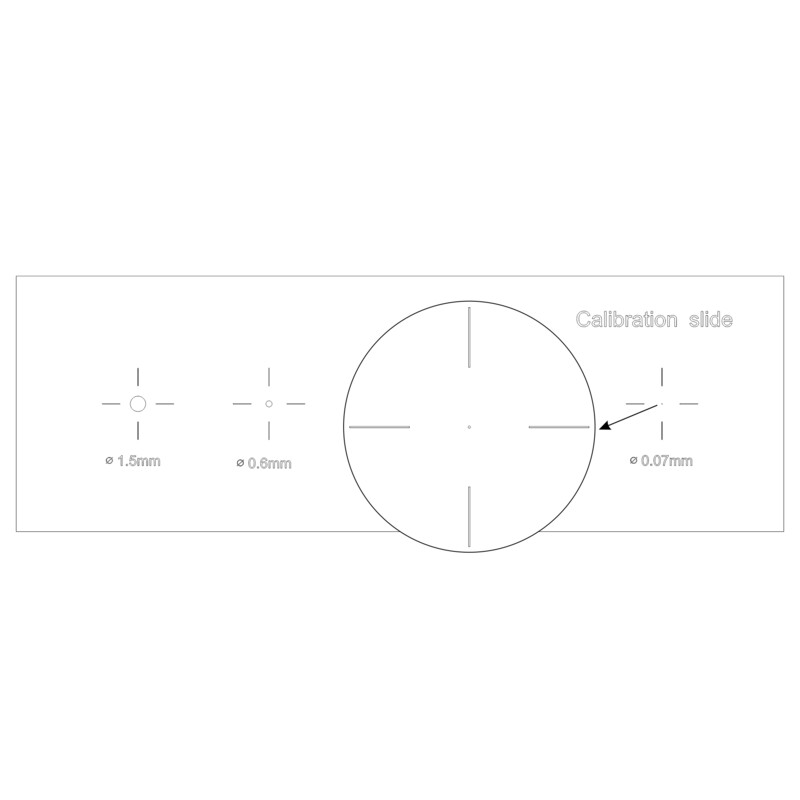

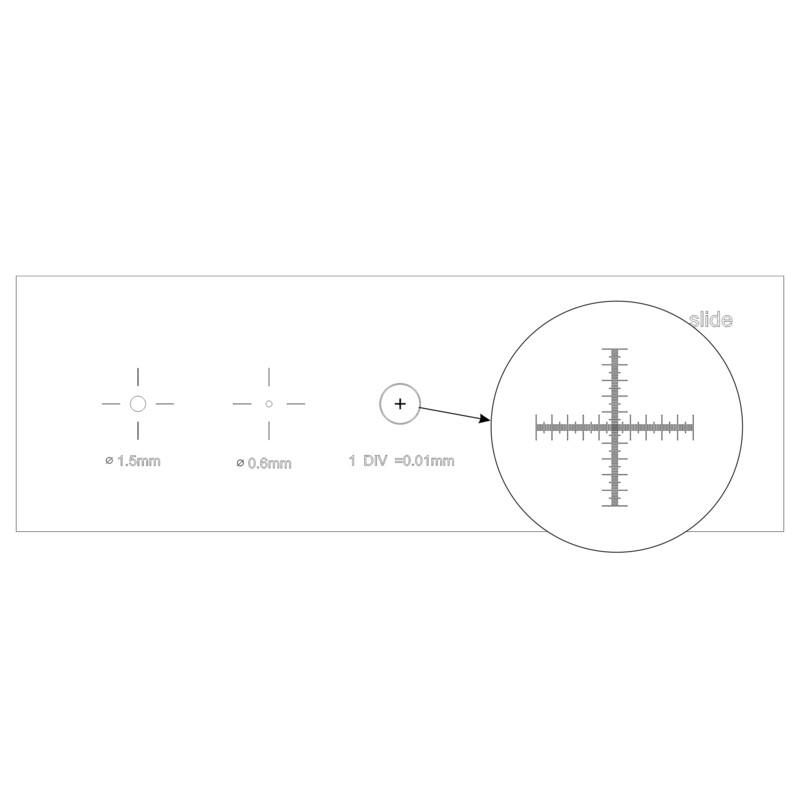

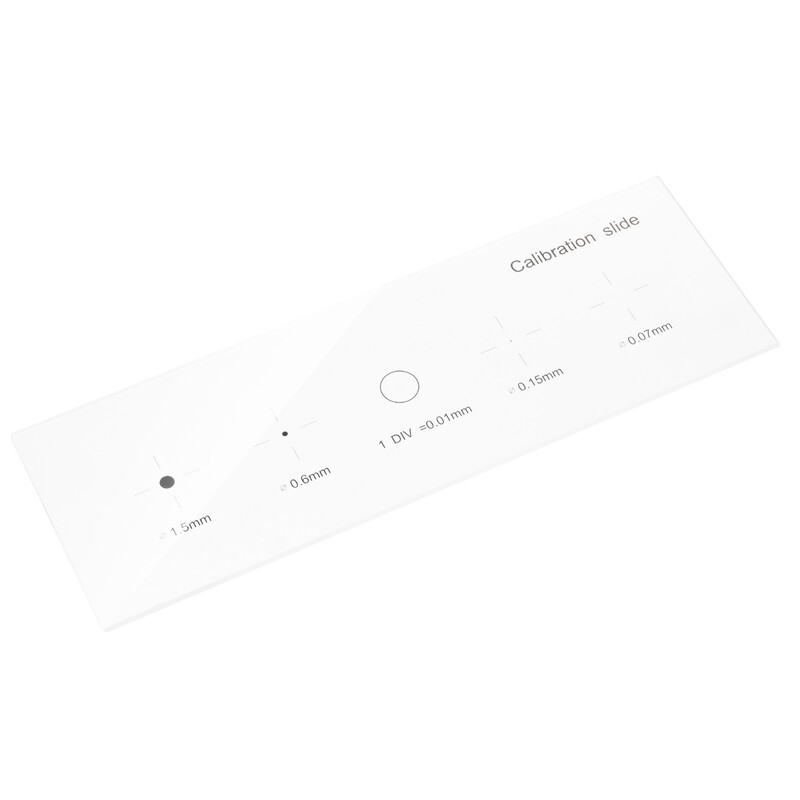

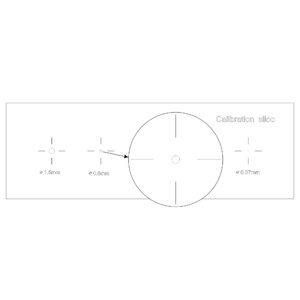

El portaobjetos está fabricado en vidrio óptico, tiene varios círculos de diferentes diámetros (1,5 mm, 0,6 mm, 0,15 mm y 0,07 mm) y cuenta con una marca de 1 milímetro de longitud dividida en 100 graduaciones de 0,01 milímetros cada una.
Es necesario un portaobjetos de calibrado para mejorar la precisión de medición al utilizar un software de cámara. El calibrado se realiza individualmente para cada objetivo.
Cómo utilizar el portaobjetos de calibración:
- Fije el portaobjetos a la platina del microscopio.
- Gire el revólver para seleccionar el objetivo deseado.
- Haga una foto del portaobjetos.
- Seleccione el modo de calibración en el programa de análisis de imágenes, señale con el ratón la distancia máxima visible e introduzca el valor resultante en unidades reales.
- Introduzca el nombre del calibrado y compruebe los valores.
- Si todo se ha hecho correctamente, el programa memorizará el factor de corrección y, en el futuro, convertirá automáticamente los valores a las unidades de medida deseadas.
Calibrado del software de análisis de imágenes
El calibrado se realiza individualmente para cada objetivo que se utiliza para las observaciones. El portaobjetos de calibrado se utiliza para determinar el factor de calibrado para el software de análisis de imágenes.
- Fije la platina de calibración a la platina del microscopio.
- Seleccione el objetivo deseado y ajuste la resolución máxima de la cámara.
- Cree una imagen en contraste del portaobjetos en la pantalla y capture la imagen.
- Seleccione el modo «Calibrado» en el software de análisis de imágenes.
- Haga clic con el ratón para definir la distancia máxima visible entre la primera y la última división de la escala.
- Introduzca el tamaño de la escala resultante en unidades reales en el software de análisis de imágenes.
- Introduzca el nombre de la calibración indicando el aumento actual del objetivo.
- Compruebe el resultado: en el modo «Medición», mida algunas divisiones de las escalas del portaobjetos de calibración en unidades reales.
- El software de análisis de imágenes guarda el factor de calibración con el nombre seleccionado. A continuación, los resultados se convierten automáticamente a las unidades de medida seleccionadas.
Calibrado de la escala ocular
La calibración de la escala del ocular se realiza individualmente para cada objetivo utilizado para la observación. Coloque el portaobjetos en la platina del microscopio y enfoque el microscopio en la escala. Gire el ocular en el tubo ocular hasta que las escalas del portaobjetos y del ocular estén alineadas entre sí.
- Si utiliza objetivos con un aumento bajo, debe calcular cuántas divisiones de la escala del ocular caben en la escala del portaobjetos.
- Si utiliza objetivos con aumento medio y alto, debe calcular cuántas divisiones del portaobjetos caben en la escala del ocular.
El cálculo para cada objetivo se realiza según la siguiente fórmula:
Е=ТL/A
donde:
- E – valor de división del ocular
- Т: valor de división indicado en el portaobjetos (0,01 mm)
- L: número de divisiones del micrómetro del portaobjetos
- А: número de divisiones de la escala del ocular.
Se registran los valores resultantes para la división de la escala del ocular para cada objetivo.
Al medir un objeto, primero debe contar el número de divisiones de la escala del ocular que cubre el objeto. El resultado se multiplica por el valor de la escala calculado anteriormente para el objetivo seleccionado. El valor resultante es la dimensión real del objeto.
