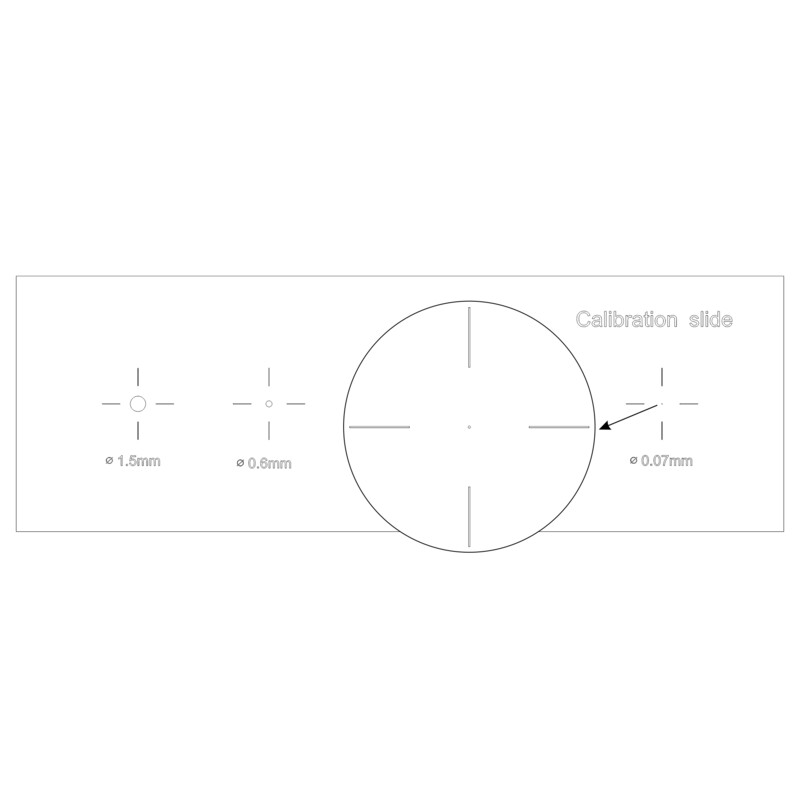

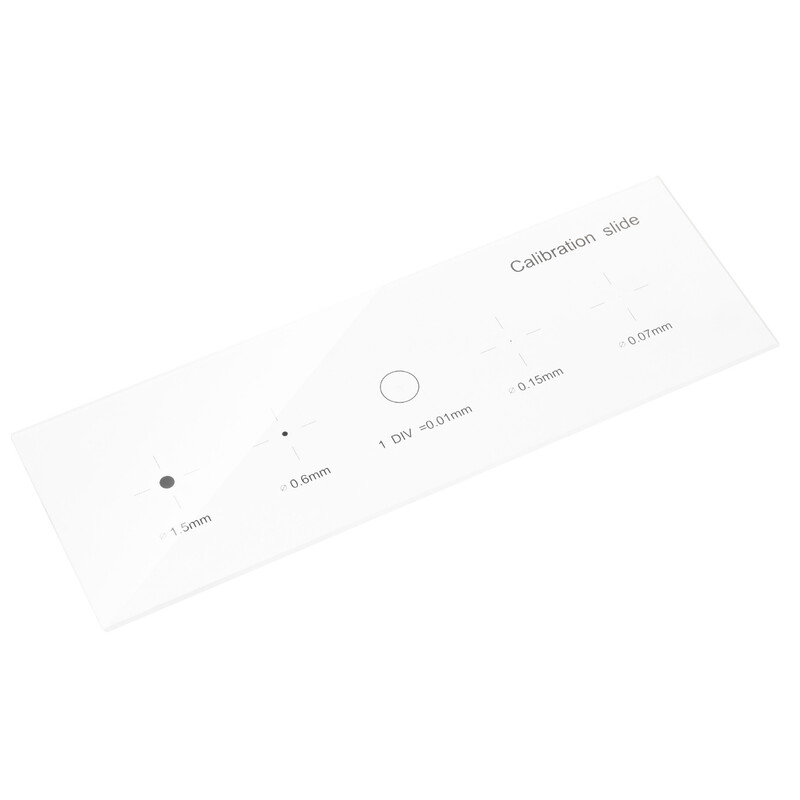

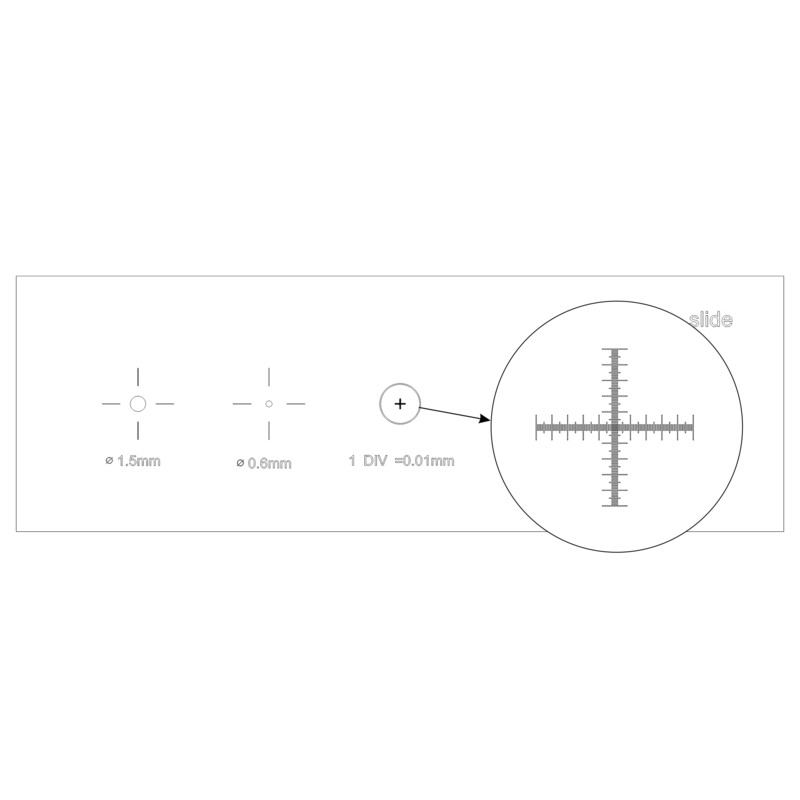

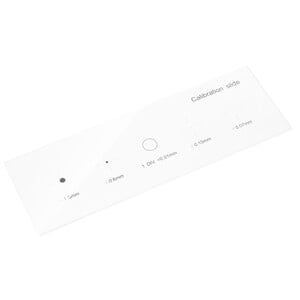

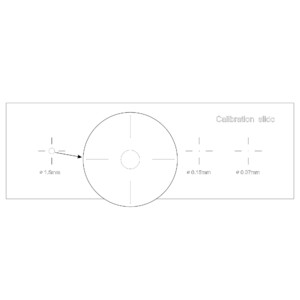

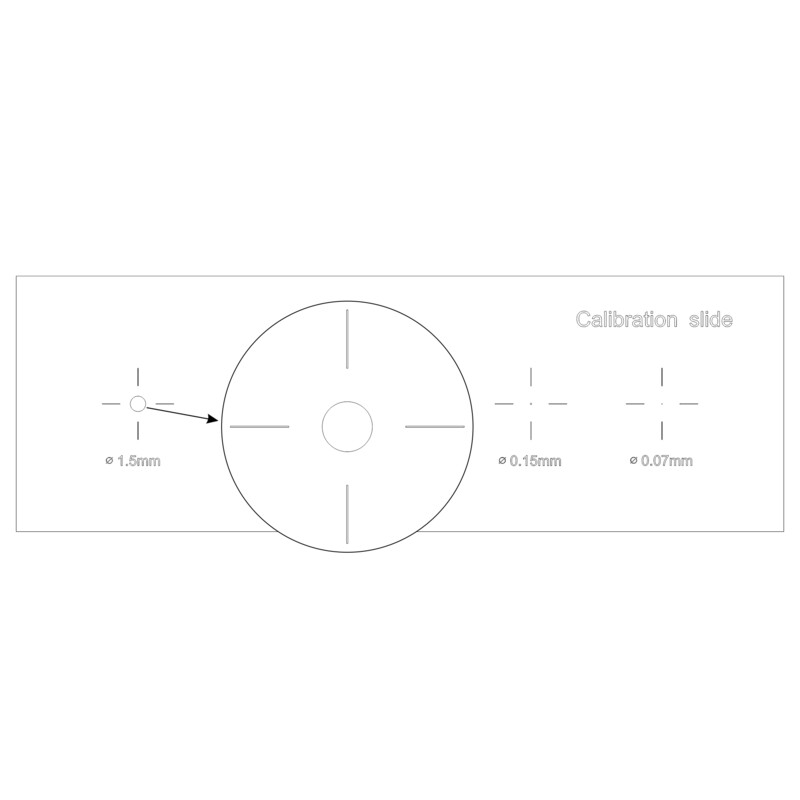

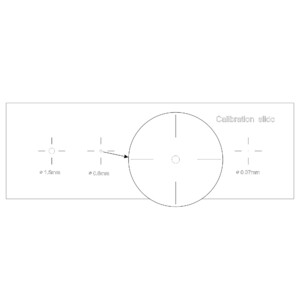

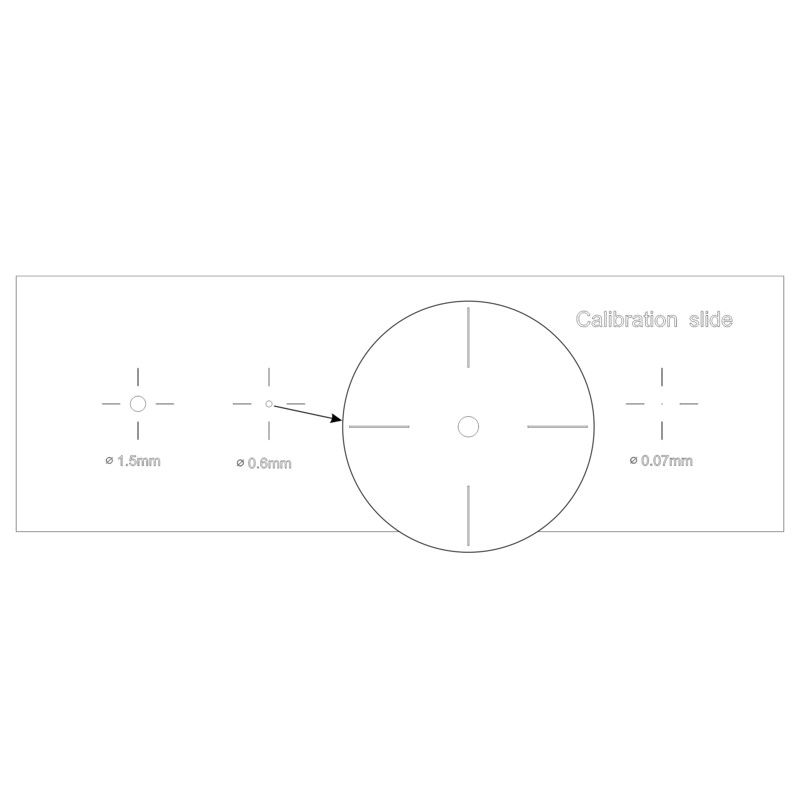

De objectglaasjes zijn gemaakt van optisch glas, hebben meerdere cirkels met verschillende diameters (1,5 mm, 0,6 mm, 0,15 mm en 0,07 mm) en zijn voorzien van een markering van 1 millimeter lang, die is onderverdeeld in 100 streepjes van elk 0,01 millimeter.
Een calibratie objectglaasje is noodzakelijk om de meetnauwkeurigheid bij het gebruik van camerasoftware te verbeteren. De calibratie wordt voor elke lens afzonderlijk uitgevoerd.
Zo gebruikt u de kalibratieobjectglaasjes:
- Bevestig de objectglaasjes op de microscoop tafel van uw microscoop.
- Draai de revolver om het gewenste objectief te selecteren.
- Maak een foto van de objecthouder.
- Selecteer de kalibratiemodus in het beeldanalyseprogramma, wijs met de muis de maximaal zichtbare afstand aan en voer vervolgens de resulterende waarde in reële eenheden in.
- Voer de naam van de calibratie in en controleer de waarden.
- Als alles correct is uitgevoerd, onthoudt het programma de correctiefactor en berekent het in de toekomst zelfstandig de waarden in de gewenste eenheden.
Calibratie van de beeldanalysesoftware
De calibratie wordt voor elke lens die voor observaties wordt gebruikt afzonderlijk uitgevoerd. De calibratiedrager wordt gebruikt om de calibratiefactor voor de beeldanalysesoftware te bepalen.
- Bevestig de kalibratiedrager op de microscoop tafel.
- Selecteer het gewenste objectief en stel de maximale camera-resolutie in.
- Maak een contrastbeeld van de objecthouder op het scherm en neem de foto.
- Selecteer in de beeldanalysesoftware de modus "Calibratie".
- Klik met de muis om de maximaal zichtbare afstand tussen de eerste en laatste schaalverdeling te definiëren.
- Voer de resulterende schaalgrootte in reële eenheden in de beeldanalysesoftware in.
- Voer de kalibratienaam in door de huidige objectiefvergroting op te geven.
- Controleer het resultaat: meet in de modus "Meting" enkele schaalverdelingen van de kalibratieobjecthouder in werkelijke eenheden.
- De beeldanalysesoftware slaat de kalibratiefactor op onder de geselecteerde naam. Daarna worden de resultaten automatisch omgerekend naar de geselecteerde meeteenheden.
Calibratie van de oculairschaal
De calibratie van de oculairschaal wordt voor elke lens die voor observaties wordt gebruikt afzonderlijk uitgevoerd. Plaats het objectglaasje op de microscoop tafel en stel de microscoop scherp op de schaal. Het oculair moet in de oculairbuis worden gedraaid totdat de schalen van het objectglaasje en het oculair parallel ten opzichte van elkaar zijn uitgelijnd.
- Als u lenzen met een lage vergroting gebruikt, moet u berekenen hoeveel schaalverdelingen van de oculairschaal in de schaal van de objecthouder passen.
- Als u lenzen met een gemiddelde en hoge vergroting gebruikt, moet u berekenen hoeveel schaalverdelingen van de objectglaasjes in de schaal van het oculair passen.
De berekening voor elke lens wordt uitgevoerd volgens de volgende formule:
Е=ТL/A
met:
- E – oculair-verdelingswaarde
- Т – op de objectdrager aangegeven delingswaarde (0,01 mm)
- L – aantal verdelingen van de objectglaasjesmicrometer
- А – aantal schaalverdelingen van de oculairschaal.
De resulterende waarden voor de schaalverdeling van de oculairschaal voor elk objectief worden genoteerd.
Wanneer u een object meet, moet u eerst het aantal schaalverdelingen van de oculairschaal tellen dat het object bedekt. Het resultaat wordt vermenigvuldigd met de eerder voor de geselecteerde lens berekende schaalwaarde. De resulterende waarde is de werkelijke afmeting van het object.
