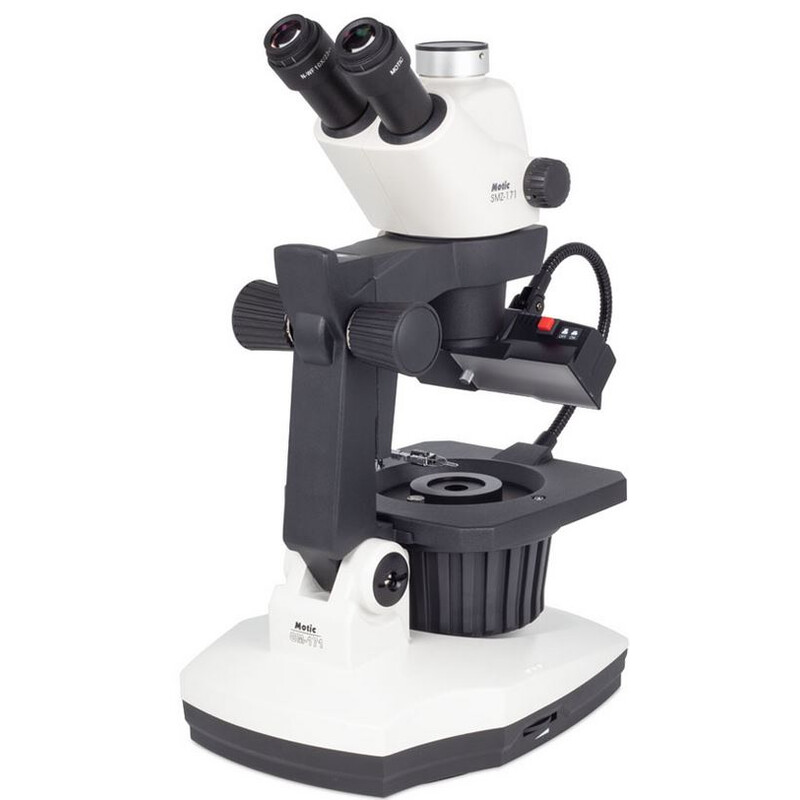

El GMZ 171
El GM171 es un microscopio estereo de alta gama diseñado para satisfacer las necesidades de los joyeros y todos los usuarios que se dedican al examen de piedras preciosas. La ampliación visual necesaria se consigue gracias a la óptica del reconocido microscopio estereo SMZ171, disponible en versión binocular o con salida fotográfica para documentación digital. El zoom 1:6,7 proporciona, en el equipamiento óptico estándar, un aumento total de 50 veces con una resolución de 240 pares de líneas por mm. Los objetivos adicionales aumentan esta resolución hasta 480 lp/mm. La distancia de trabajo de 110 mm garantiza un amplio campo de visión. El campo de visión de 23 mm permite una visión general rápida. La manipulación y el posicionamiento preciso de la muestra requieren soportes especiales. Los oculares opcionales mantienen la distancia de trabajo, pero amplían el aumento total. El trípode ofrece una iluminación de campo claro/campo oscuro de 30 W en luz transmitida. En luz reflejada se utiliza un tubo fluorescente de 7 W en un cuello de cisne flexible. La base del microscopio se puede inclinar (0° a 45°) para permitir un trabajo sin fatiga gracias a una posición de asiento ergonómica. El accionamiento Z se puede ajustar individualmente, lo que permite un enfoque preciso y sensible incluso con grandes aumentos. El GM171 es un instrumento avanzado para la gemología y cumple los requisitos más diversos de este campo de aplicación.
Configuración ergonómica para una funcionalidad óptima
La mecánica del GM171 se basa en la funcionalidad y la ergonomía. Elegante y robusto al mismo tiempo, este microscopio es ideal para el uso diario. Gracias al ángulo de visión variable, el GM171 permite trabajar sin fatiga. La óptica se puede inclinar para adaptarse a la posición individual del usuario (0° = vertical, hasta 45° de visión inclinada), y la base del trípode se puede girar 360° para permitir el acceso a un segundo observador. La distancia ocular es ajustable de 52 a 75 mm, y la compensación dióptrica en ambos oculares ofrece la mejor compensación de los defectos visuales individuales y un uso perfecto de las placas de retículo.
Óptica mejorada para una mayor calidad
La óptica del SMZ171 proporciona una información detallada mejorada en todo tipo de piedras preciosas. En el equipamiento básico, los oculares de 10 aumentos funcionan a la perfección con el cuerpo del zoom con un factor de 0,75X - 5X. Las deficiencias visuales se pueden compensar con una compensación dióptrica de +/- 5 dpt en los propios oculares. Los objetivos adicionales de hasta 2X duplican el aumento total hasta una resolución de 480 lp/mm, pero reducen la distancia de trabajo. Los oculares con aumento de hasta 20X mantienen constante la distancia de trabajo del equipamiento básico (110 mm).
Una iluminación eficaz y flexible
Al igual que con cualquier otro microscopio estereo, el GM171 requiere una iluminación que se adapte perfectamente a las características de las muestras. Las piedras preciosas transparentes exigen sin duda algo más que una iluminación transmitida estándar. Además de un campo claro halógeno de 30 W, el GM171 también ofrece un campo oscuro transmitido con diafragma de iris variable para visualizar bien las inclusiones o los bordes. El tubo fluorescente de 7 W con una temperatura de color de 6400 K (luz diurna) en la iluminación incidente es importante para evaluar el color de una piedra. Al mismo tiempo, esta luz «suave» reduce los reflejos que molestan visualmente o en la documentación de imágenes. La montura en cuello de cisne de la iluminación incidente permite obtener los mejores resultados de imagen gracias a la libre elección del ángulo de iluminación.
Elementos útiles con gran efecto
Para obtener los mejores resultados posibles, un microscopio estereo para gemología requiere una serie de accesorios que se adapten a las características de las muestras: coloración débil, +/- transparente, superficies muy reflectantes con iluminación incidente. Una serie de soportes para piedras permiten un posicionamiento preciso de las muestras para la iluminación incidente y transmitida. Se necesita un juego de polarización (polarizador, analizador) para detectar la birrefringencia. Un difusor opcional reduce los reflejos de la superficie de la muestra. La cámara de inmersión ayuda a estimar el índice de refracción y proporciona información sobre el material. El ocular «Proportions» es una herramienta que permite controlar las dimensiones de una piedra: parte superior, ranura y parte inferior. Un soporte especial para diamantes ayuda a colocarlos en la posición óptima.
GM-171, trino, 7,5-50x, wd 110 mm
Cabezal: trinocular
Concepto óptico Greenough
Ángulo de visión 45º Ángulo de visión
Distancia interpupilar 52-75 mm
Compensación dióptrica En ambos oculares +/- 5 dpt
Oculares de campo amplio WF10X/23 mm, con compensación dióptrica
Concepto de los objetivos Zoom 1:6,7
Objetivos 0 ,75X-5X
Distancia de trabajo 110 mm
Tipo de trípode Trípode giratorio360
Diafragma de iris Diafragma de iris , regulable Ø41 mm - Ø2 mm
Soporte para cabezal Para cabezal de Ø76 mm
Enfoque Enfoque aproximado , con ajuste de fluidez
Rango de desplazamiento en Z 125 mm
Luz tubular fluorescentede 7 W , en cuello de cisne
Luz incidente halógenade cuarzo 6 V/30 W, regulable
Características de iluminación Iluminación de campo oscuro
Transformador interno
Tensión de red 100-240 V (CE)
Accesorios incluidos Guardapolvo , soporte para piedras preciosas de acero inoxidable, caja de transporte de aluminio
Dimensiones L x An x Al 391 x 236 x 505 mm
Base del trípode 306 x 236 mm
Columna/brazo Altura 268 mm, óptica inclinable 45º
Peso neto 8 ,2 kg
