De GMZ 171
De GM171 is een hoogwaardige stereo microscoop voor juweliers en alle gebruikers die zich bezighouden met het onderzoeken van edelstenen. De benodigde visuele vergroting wordt bereikt door de optiek van de beproefde stereo microscoop SMZ171, verkrijgbaar in een binoculaire uitvoering of met foto-uitgang voor digitale documentatie. De 1:6,7 zoomlens levert in de standaard optische uitrusting een totale vergroting van 50x bij een resolutie van 240 lijnparen per mm. Voorzetlenzen verhogen dit tot 480 lp/mm. De werkafstand van 110 mm garandeert een grote werkomgeving. Het gezichtsveld van 23 mm biedt een snel overzicht. Voor het manipuleren en nauwkeurig positioneren van het preparaat zijn speciale preparaathouders nodig. Optionele oculairs behouden de werkafstand, maar vergroten de totale vergroting. Het statief biedt een 30 W helderveld-/dark field-belichting in doorvallend licht. In opwaarts licht wordt een 7 W fluorescentielamp op een flexibele zwanenhals gebruikt. De microscoopbasis kan worden gekanteld (0° tot 45°) voor ergonomisch werken zonder vermoeidheid. De Z-aandrijving is individueel instelbaar en maakt zo nauwkeurig en gevoelig scherpstellen mogelijk, zelfs bij hoge vergrotingen. De GM171 is een geavanceerd instrument voor edelsteenkunde en voldoet aan de meest uiteenlopende eisen van dit toepassingsgebied.
Ergonomische opstelling voor optimale functionaliteit
De mechanica van de GM171 is gebaseerd op functionaliteit en ergonomie. Deze microscoop is elegant en tegelijkertijd robuust en uitermate geschikt voor dagelijks gebruik. Dankzij de variabele kijkhoek maakt de GM171 vermoeidheidsvrij werken mogelijk. De optiek kan worden gekanteld voor een individuele zitpositie (0° = rechtop, tot 45° schuine kijkhoek), de statiefbasis is 360° draaibaar om een tweede waarnemer toegang te geven. De oogafstand is instelbaar van 52-75 mm, de dioptriecorrectie op beide oculairs biedt een optimale compensatie van individuele gezichtsafwijkingen en een perfect gebruik van streepjesplaten.
Verbeterde optiek voor betere kwaliteit
De optiek van de SMZ171 levert verbeterde detailinformatie bij alle soorten edelstenen. In de basisuitrusting werken de 10x oculairs met de zoomfactor 0,75x - 5x perfect samen. Zichtfouten kunnen worden gecompenseerd door een +/- 5 dpt dioptriecorrectie op de oculairs zelf. Voorzetlenzen tot 2x verdubbelen de totale vergroting tot een resolutie van 480 lp/mm, maar verkleinen de werkafstand. De oculairs tot 20x vergroting houden de werkafstand van de basisuitrusting (110 mm) constant.
Een effectieve en flexibele belichting
Net als bij elke andere stereo microscoop is ook bij de GM171 een belichting nodig die perfect is afgestemd op de eigenschappen van de monsters. Transparante edelstenen vereisen zeker meer dan een standaard doorvallend licht. Naast een 30 W halogeen helderveld biedt de GM171 ook een doorvallend donkerveld met variabele irisdiafragma om insluitsels of randen goed weer te geven. De 7 W-fluorescentielamp met een kleurtemperatuur van 6400 K (daglicht) in opvallend licht is belangrijk voor het beoordelen van de kleur van een steen. Tegelijkertijd zorgt dit 'zachte' licht voor een vermindering van reflecties die visueel of bij beelddocumentatie storend zijn. De zwanenhalsmontage van de opvallende verlichting zorgt voor optimale beeldresultaten door de vrije keuze van de verlichtingshoek.
Handige dingen met een groot effect
Om de best mogelijke resultaten te bereiken, vereist een stereo microscoop voor edelsteenkunde een reeks accessoires die zijn afgestemd op de eigenschappen van de monsters: zwakke kleuring, +/- transparant, sterk reflecterende oppervlakken bij opwaartse belichting. Een reeks steenhouders maakt een nauwkeurige positionering van de monsters voor opvallend en doorvallend licht mogelijk. Een polarisatieset (polarisator, analysator) is nodig voor het aantonen van dubbele breking. Een optionele diffusor vermindert reflecties van het oppervlak van de monsters. De immersiekamer helpt bij het schatten van de brekingsindex en geeft aanwijzingen over het materiaal. Het "proportie"-oculair is een hulpmiddel voor het controleren van de afmetingen van een steen: bovendeel, rondrand, onderde

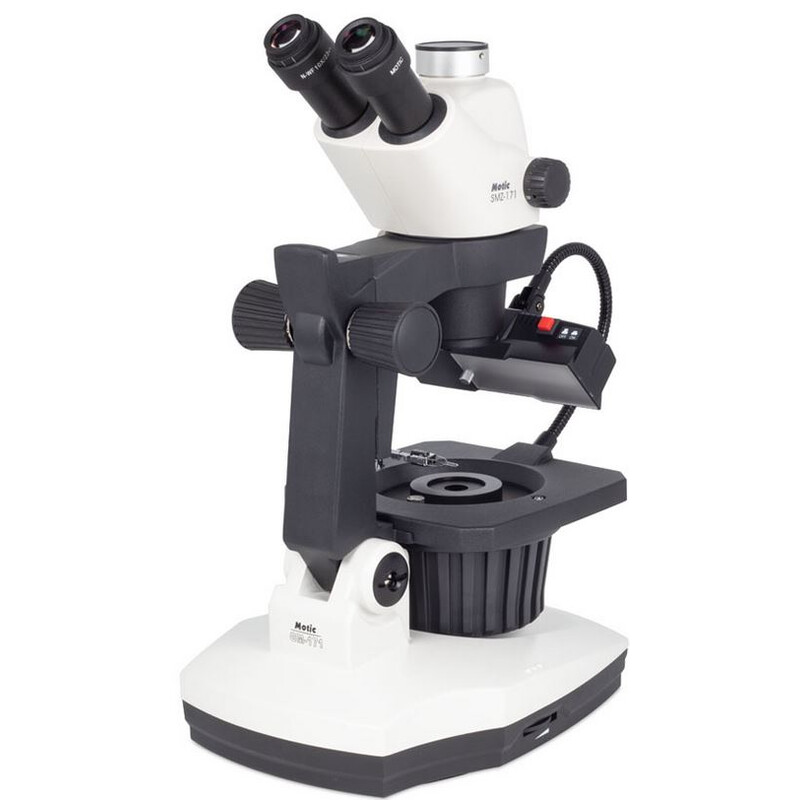

GM-171, trino, 7,5-50x, wd 110 mm
Kop: Trinoculair
Optisch concept Greenough
Kijkhoek 45º Kijkhoek
Oogafstand 52-75 mm
Dioptriecorrectie Op beide oculairs +/- 5 dpt
Oculairs breedbeeld WF10X/23 mm, met dioptriecorrectie
Objectiefconcept Zoom 1:6,7
Lenzen 0,75X-5X
Werkafstand 110 mm
Type statief 360° draaibaar statief
Irisdiafragma Irisdiafragma, instelbaar Ø41 mm - Ø2 mm
Kophouder Voor Ø76 mm kop
Focus Grove focus, met instelbare gangbaarheid
Verplaatsingsbereik in Z 125 mm
Doorvallend licht 7 W fluorescentielamp, op zwanenhals
Opwaarts licht Kwarts halogeen 6V/30W, instelbaar
Belichtingseigenschappen Dark field-belichting
Transformator Intern
Netspanning 100-240 V (CE)
Accessoires in de leveringsomvang Stofhoes, edelsteenhouder van roestvrij staal, aluminium transportbox
Afmetingen LxBxH 391x236x505 mm
Statiefbasis 306 x 236 mm
Zuil/arm hoogte 268 mm, optiek 45º kantelbaar
Nettogewicht 8,2 kg
