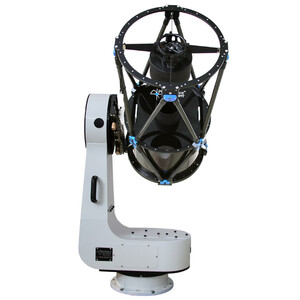

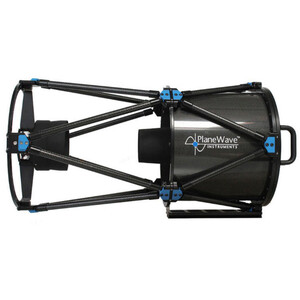

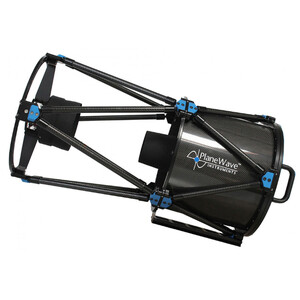

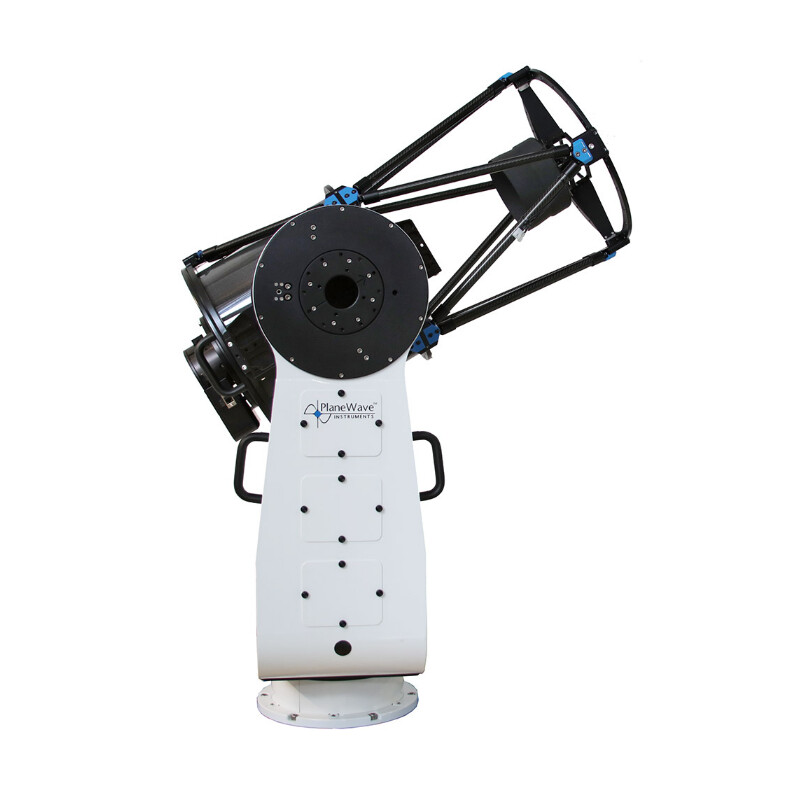

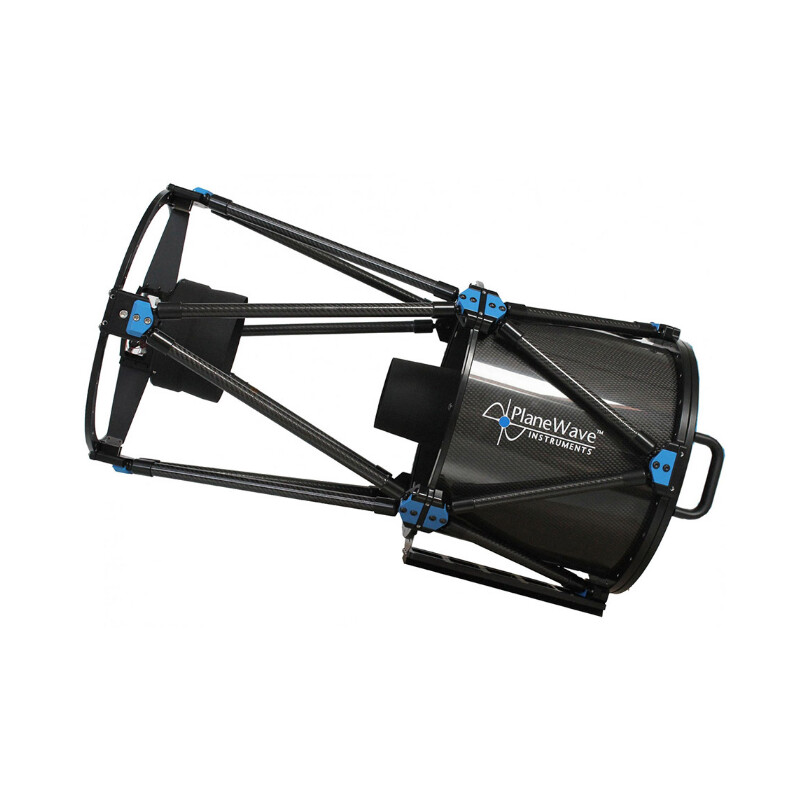

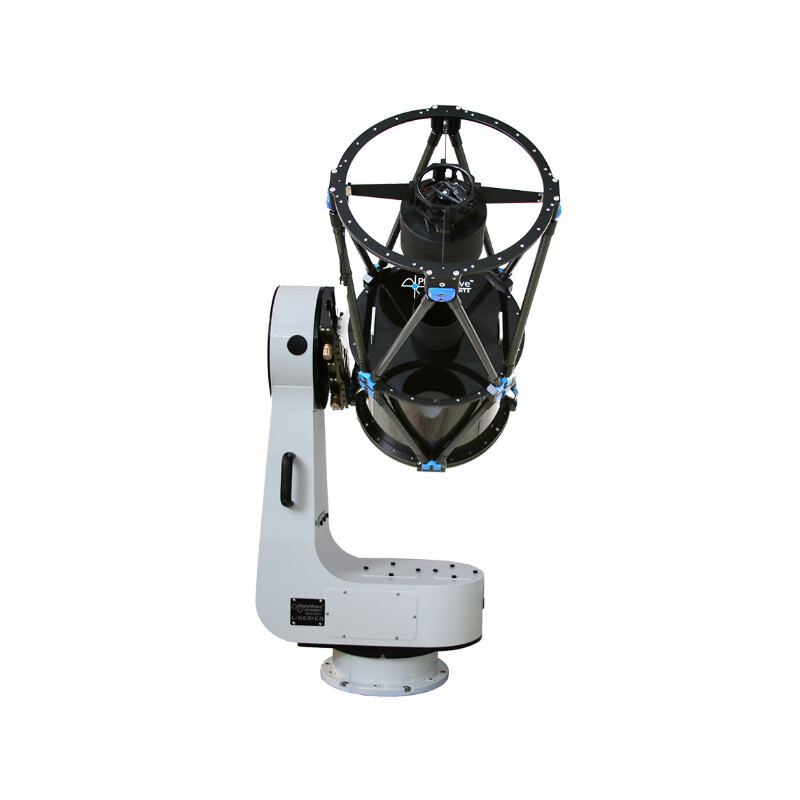

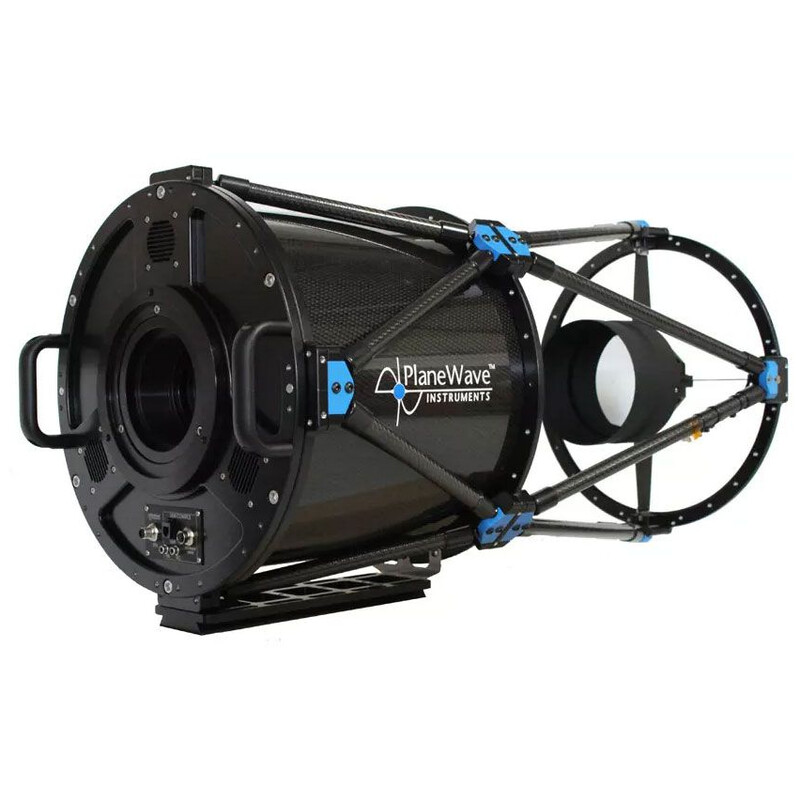

PlaneWave CDK14 Astrógrafo f/7,2: Con el CDK 14", Planewave presenta un astrógrafo con óptica de cristal de cuarzo
- modificado según Dall-Kirkham, con campo de imagen totalmente corregido y 70 milímetros de diámetro
- Riel prismático de 3"
- enfocador Hedrick y kit EFA disponibles por separado, preparado para calentador Delta T.
El diseño óptico CDK
El diseño PlaneWave CDK es un diseño óptico basado en el clásico Cassegrain según Dall-Kirkham.
Ha sido desarrollado para adaptarse a los chips cada vez más grandes de las cámaras digitales y CCD. En muchas otras ópticas de espejo se observan rápidamente errores de imagen fuera del eje, como coma y/o astigmatismo; a esto se añade, en muchos sistemas, una curvatura del campo de imagen que hace que las imágenes de las estrellas se vuelvan cada vez más borrosas a medida que se alejan del eje óptico.
El campo de imagen está libre de coma y astigmatismo. Además, el plano del campo de imagen está absolutamente nivelado y plano en todo este diámetro, de modo que las estrellas se reproducen con la misma nitidez en todo el campo en el plano focal.
El diseño CDK ofrece una solución perfecta para los problemas mencionados anteriormente con la mejor relación calidad-precio y plazos de entrega moderados.
Se compone de:
- un espejo primario con curvatura elíptica
- un espejo secundario esférico
- y un corrector de campo de 2 lentes
Los tres elementos ópticos están perfectamente coordinados entre sí para lograr una imagen increíble. La calidad de la imagen depende en gran medida de las condiciones de visibilidad del lugar de instalación.
El vidrio de cuarzo utilizado (silicia fundida) es un vidrio de cuarzo amorfo sintético de la más alta pureza y uno de los vidrios más transparentes que existen. Gracias a su pureza, las propiedades ópticas y térmicas del vidrio de cuarzo son superiores a las de otros tipos de vidrio. Su transmisión y homogeneidad superan a las del cuarzo cristalino y evitan los problemas de inestabilidad térmica que sufren los vidrios de cuarzo cristalino.
La sílice fundida tiene un coeficiente de expansión térmica seis veces inferior al del vidrio borosilicato (Pyrex). Por lo tanto, mantiene su forma con una precisión muy alta cuando se enfría. Esto da como resultado un rendimiento óptico constante y un punto de nitidez inalterable ante los cambios de temperatura.

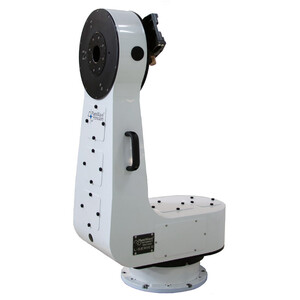

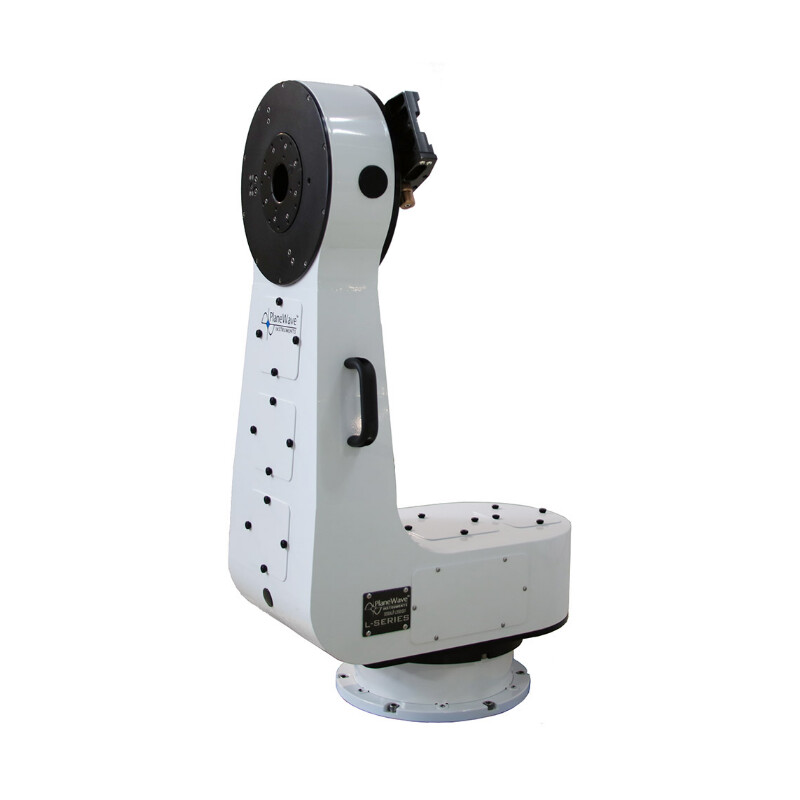

Monturas de accionamiento directo de la serie L
La serie L combina versatilidad, sencillez y asequibilidad al reunir en una montura compacta y autónoma tecnología probada, como la del CDK700 y el telescopio PW 1000 de 1 metro utilizado en universidades de todo el mundo.
- L-350 con una carga útil de más de 45 kg es ideal para el CDK14 y el CDK12.5
- La L-500 con una carga útil de más de 90 kg es ideal para el CDK17 y el CDK20
- La L-600 transporta hasta 136 kg y es ideal para la CDK24
La montura está equipada con accionamientos directos y codificadores de alta precisión. El software es totalmente compatible con ASCOM y permite un posicionamiento preciso, así como el seguimiento de satélites.
En configuración alt / azimutal es mucho más compacta que una montura ecuatorial. Esto permite que el radio de movimiento de un telescopio más grande sea mucho menor. Esto significa que los grandes instrumentos pueden alojarse en pequeñas estructuras de protección, ahorrando mucho dinero en la cúpula o el edificio. A diferencia de las monturas ecuatoriales, no hay volteos de meridianos ni grandes contrapesos que sobresalgan. El modo alt/az es más intuitivo de utilizar y no hay necesidad de nivelación.
- Motor: motores de par de flujo axial trifásico de transmisión directa para azimut y altitud
- Par motor: aproximadamente 20 pies-libra continuos; 50 pies-libra de pico
- Codificador: disco incorporado de 152 mm en los ejes de acimut y elevación con codificador de acero inoxidable. Corresponde a una resolución aproximada de 0,069 segundos de arco
- Sistema de control del motor: control del motor sin escobillas Parker estándar del sector y electrónica incorporada
- Requisitos de alimentación: acepta 120 VCA. Se suministra con fuente energética regulada de 12VDC 15A
Contenido del envío:
- Telescopio CDK 14
- Elementos calefactores integrados para evitar el empañamiento: los elementos calefactores del espejo primario y secundario requieren el controlador Delta-T, disponible por separado para telescopios Planewave, con cableado preinstalado para la calefacción.
- Cubierta OTA: para proteger el espejo primario y el interior del tubo óptico.
- Unidad flash: contiene el software y las instrucciones para la colimación y la separación entre el espejo primario y el secundario.
- Juego de herramientas: llave Allen estándar (solo para pedidos desde Europa).
- Cubierta blanda para el espejo secundario
- Adaptador de 12 V CA
- Montura L-350
- Seis tornillos hexagonales de 3/8-16 x ¼" para atornillar la montura a la columna o a las cuñas ecuatoriales
- Seis arandelas de 3/8-16 x ¼"
- Un perno de fijación con alargador para el eje RA para la alineación polar con las cuñas ecuatoriales
- Abrazadera EZ Saddle
- La pinza de cola de milano «EZ Saddle» de 3" admite rieles de cola de milano Losmandy D, como los de los modelos CDK12.5 y CDK14. La pinza se incluye de serie con la montura L-350 y también se puede montar en el brazo exterior de cualquier montura de la serie L si la montura va a soportar dos telescopios.
- Un cable USB de 16' (4,8 m) para conectar la montura al ordenador de control del observatorio.
- Un cable de alimentación de 120 V CA: para alimentar la montura.
- Un juego de llaves: para apretar los tornillos de la montura.
- Unidad flash: contiene el software PWI4 para controlar la montura y las instrucciones de instalación.
