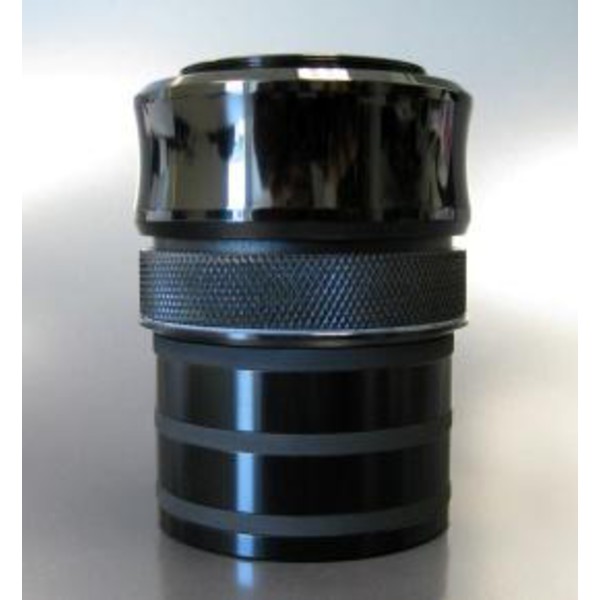

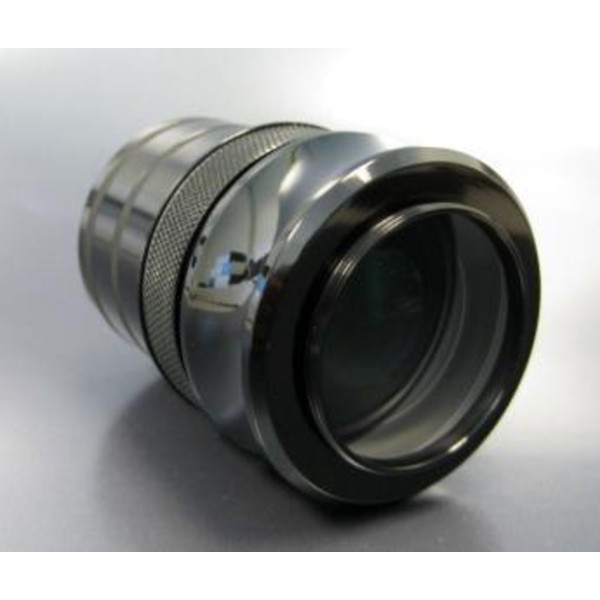

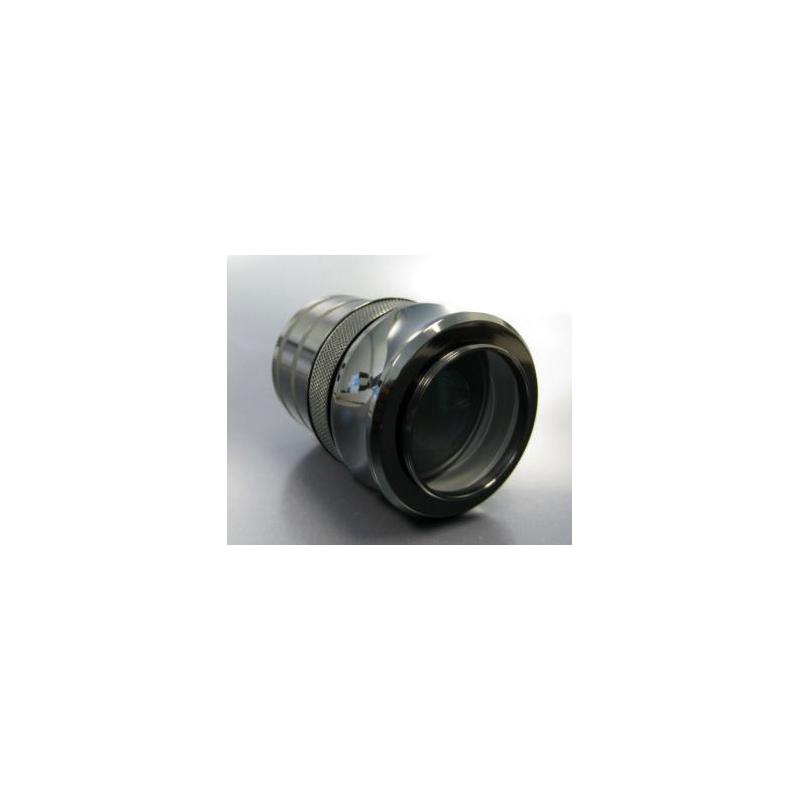

Appiattitore di campo Hotech - Come ottenere astrofoto piatte e nitide fino ai bordi dell'immagine...
I rifrattori hanno la caratteristica di mostrare errori ottici ai bordi dell'immagine. Il risultato è un campo immagine che non è uniformemente piatto, ma curvo. Queste curvature del campo immagine sono sgradevoli e fanno apparire le stelle sfocate, fuori fuoco o distorte. Tuttavia, quando si utilizza un rifrattore per l'astrofotografia, l'estetica dell'immagine deve essere al centro dell'attenzione. Fortunatamente, c'è un piccolo aiuto...
Stessa lunghezza focale - campo piatto

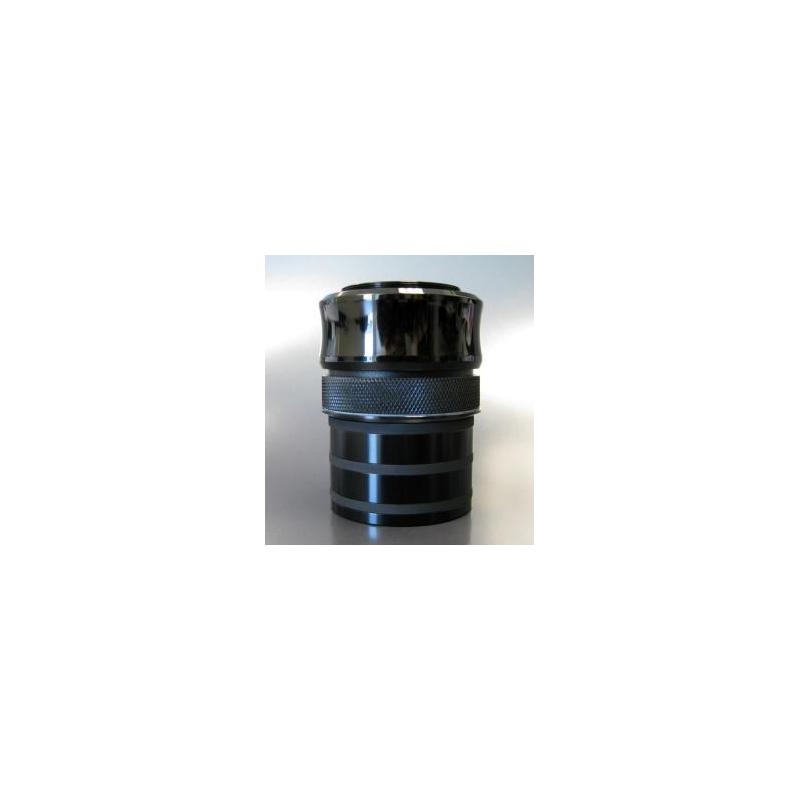

L'astrofotografia è nitida fino ai bordi. Non sarebbe bello? Con il FieldFlattner di Hotech può realizzare questo progetto - ed è facile!
Colleghi questo piccolo componente chic al suo rifrattore, sia esso apocromatico o acromatico. Il suo telescopio dovrebbe avere un rapporto focale compreso tra f/5 e f/8, poiché è per questo che l'ottica è stata progettata. Molti appiattitori appiattiscono l'immagine ma cambiano la lunghezza focale. Il suo grande vantaggio: la lunghezza focale del telescopio rimane invariata.
Esattamente centrato
A cosa serve un appiattitore di campo che produce nuovamente errori solo perché è stato inclinato nel focheggiatore? Spesso il trucco sta nel dettaglio. L'appiattitore di campo Hotech è quindi dotato di un meccanismo di autocentratura. Posiziona l'adattatore da 2 pollici nel focheggiatore e ruota l'anello integrato fino a quando il supporto si morsetta da solo nel focheggiatore con gli anelli di compressione. Non c'è inclinazione dovuta alle viti di pressione laterali e le tolleranze nei focheggiatori da 2 pollici non sono più un problema. Questo nuovissimo concetto meccanico è stato brevettato - e offre alle sue foto una qualità migliore.
I vantaggi in sintesi:
- adatto a rifrattori da f/5 a f/8
- immagine assolutamente piatta, fino agli angoli del campo
- contro i riflessi: Rivestimento multiplo sulle superfici ottiche
- nessuna inclinazione: tubo da 2" con meccanismo autocentrante
- Presa da 2" / filettatura T-2 sul lato della fotocamera
- richiede una distanza di 55 mm dallo stop posteriore al piano del chip
Commento del nostro esperto:

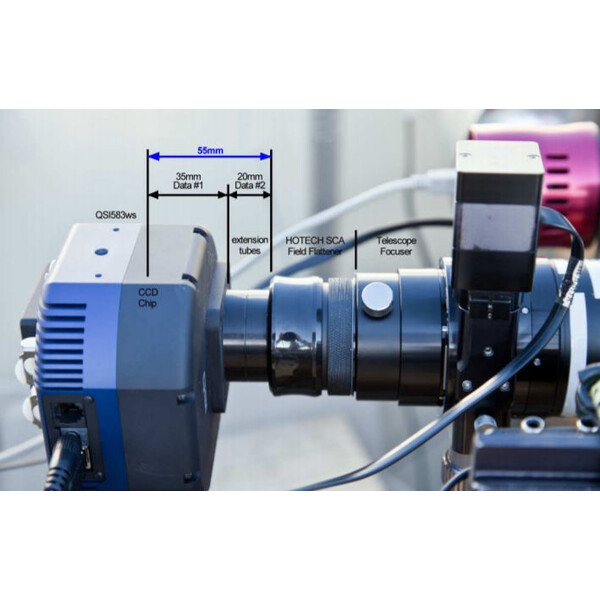

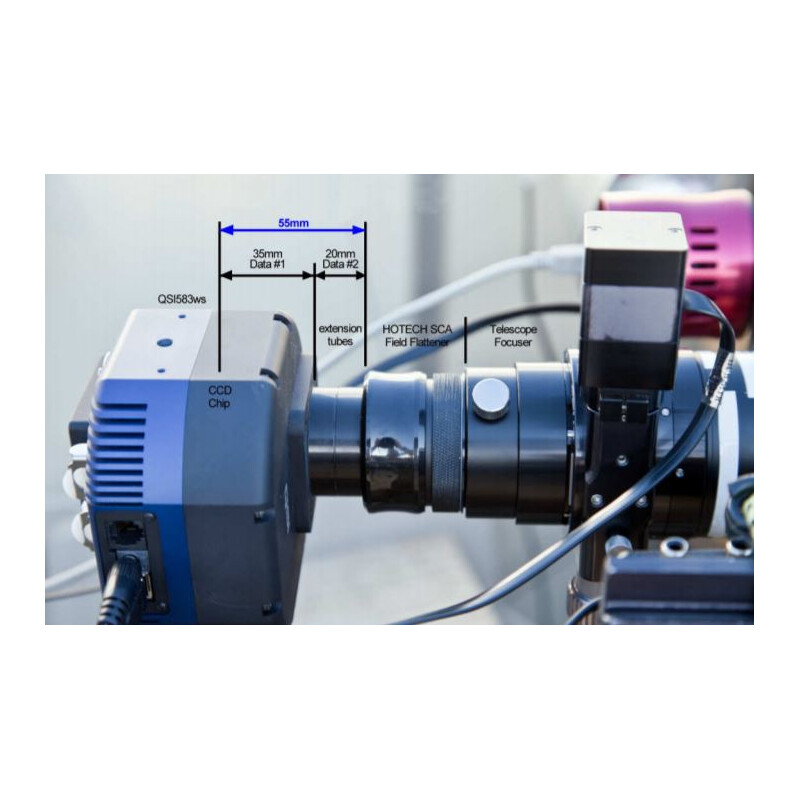

Tra la filettatura dell'appiattitore e il chip della fotocamera deve esserci una distanza di 55 mm. Questo valore deve essere rispettato con la massima precisione possibile. La distanza focale della flangia delle fotocamere può essere trovata sotto la parola chiave "distanza focale della flangia" su Wikipedia.
Se, ad esempio, si deve utilizzare una EOS con una distanza focale della flangia di 44 mm e l'anello T2 è spesso 9 mm, è necessaria una distanza di 2 mm. Nei negozi di fotografia sono disponibili anelli distanziatori e rondelle da 2 mm. I manicotti per distanze maggiori sono disponibili su:
e qui:
(Bernd Gährken)
