Lo spianatore è una lente che rende piatto il campo visivo che viene leggermente incurvato dall'ottica primaria. La curvatura provoca una minore definizione delle stelle ai margini del campo visivo. Lo spianatore, conosciuto anche con il termine inglese field flattener, corregge questo effetto. Gli astrofotografi possono così realizzare foto ben definite anche ai margini del campo visivo. Lo spianatore si monta tra il telescopio e la fotocamera.
Correttore full-frame per rifrattori da 80 a 155 millimetri di apertura

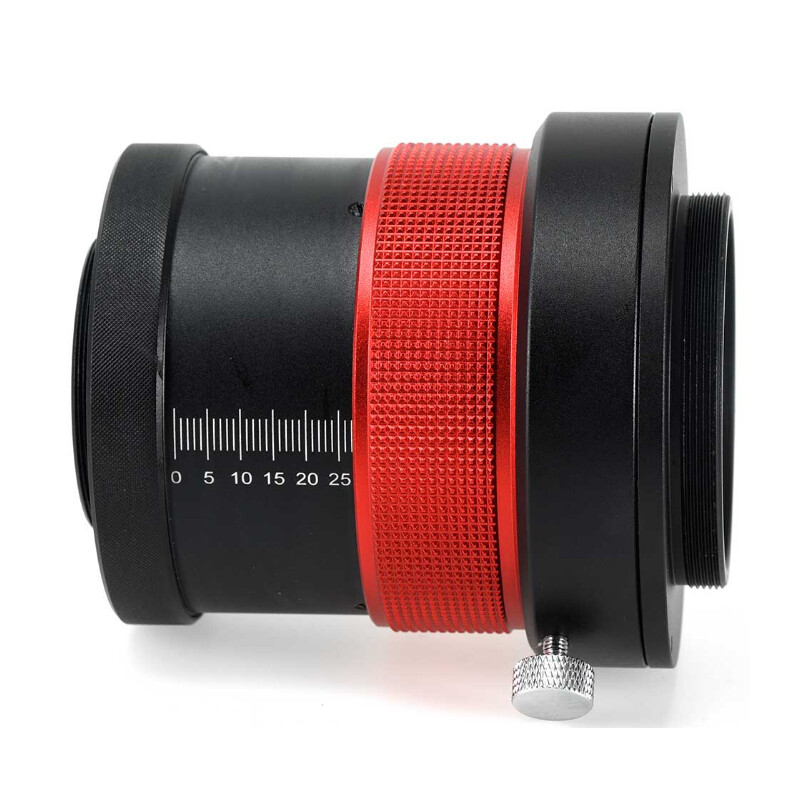

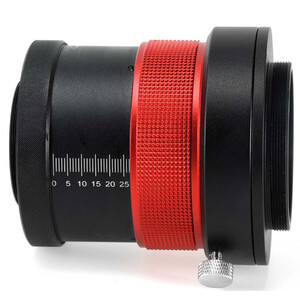

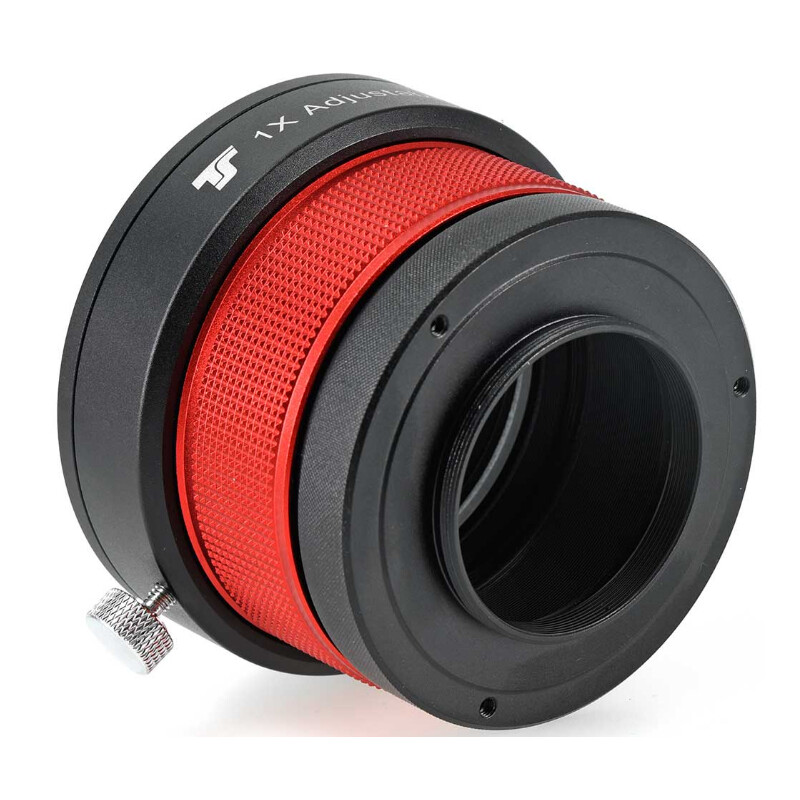

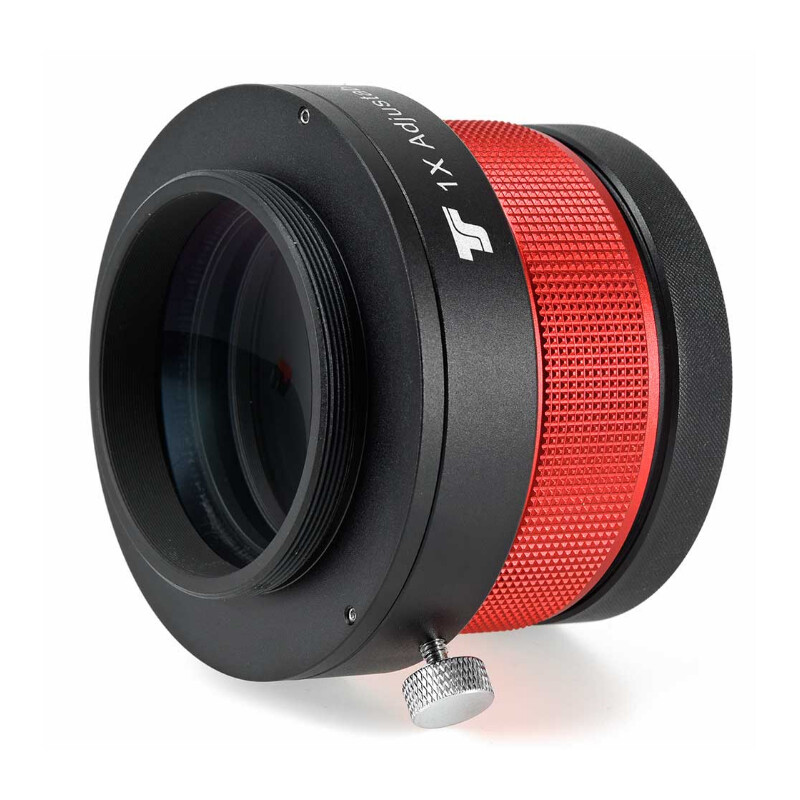

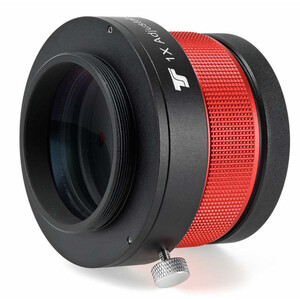

Un componente essenziale del correttore è la regolazione fine integrata. Ruotando l'anello zigrinato sul correttore, può regolare la distanza dal sensore entro frazioni di millimetro. Una volta raggiunta la distanza desiderata, la fissi con la vite di fissaggio. Questo le permette di determinare la distanza ottimale utilizzando scatti di prova con la fotocamera collegata, senza adattatori e anelli di sintonia aggiuntivi. La fotocamera non ruota durante la regolazione fine.
Si consigliano le seguenti impostazioni dalla posizione più interna della regolazione al sensore:
- Apertura 80 mm / rapporto focale f/6 - 81,2 mm
- Apertura 80 mm / rapporto focale f/7 - 80,2 mm
- Apertura 102 mm / rapporto focale f/7 - 75,3 mm
- Apertura 115 mm / rapporto focale f/7 - 73,0 mm
- Apertura 130 mm / rapporto focale f/7 - 69,7 mm
- Apertura 140 mm / rapporto focale f/6,5 - 68,0 mm
- Apertura 155 mm / rapporto focale f/8 - 57,0 mm
Esempio di calcolo per l'impostazione della distanza:
- Telescopio: rifrattore con 130 mm di apertura f/7, ossia 910 mm di lunghezza focale.
- Fotocamera: fotocamera reflex con una distanza di 55 mm dalla filettatura M48 al sensore.
La distanza di lavoro è di 69,7 mm secondo la tabella. Basta sottrarre i 55 mm (distanza dalla filettatura al sensore) da questa misura. Rimangono 14,7 mm. Giri semplicemente la regolazione variabile di 14,7 mm verso l'esterno, che può essere facilmente regolata utilizzando i segni di distanza. Ora si trova alla distanza ottimale e può iniziare a fotografare.
TS Optics è un marchio Teleskop Service.
