De flattener is een lens die het beeldveld nivelleert, omdat het door de primaire optiek licht verbogen wordt. Deze kromming zorgt ervoor dat sterren minder scherp worden weergegeven en richting de rand van het beeldveld worden uitgerekt op opnamen. De flattener, ook wel gezichtsveldvervlakker genoemd, corrigeert deze fout.
Het effect van gezichtsveldkromming is valt voornamelijk op bij kleine openingsverhoudingen (bijvoorbeeld van f/5 tot f/7) en grote camerasensoren (bijvoorbeeld in een DSLR-camera). Dan is het gebruik van de flattener de moeite waard. Astrofotografen kunnen dus foto's verwachten waarop de sterren tot aan de rand van de foto scherp zijn weergegeven. De flattener wordt tussen de telescoop en camera gemonteerd.
Full-frame corrector voor refractors met een opening van 80 tot 155 millimeter

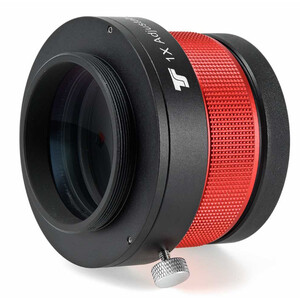

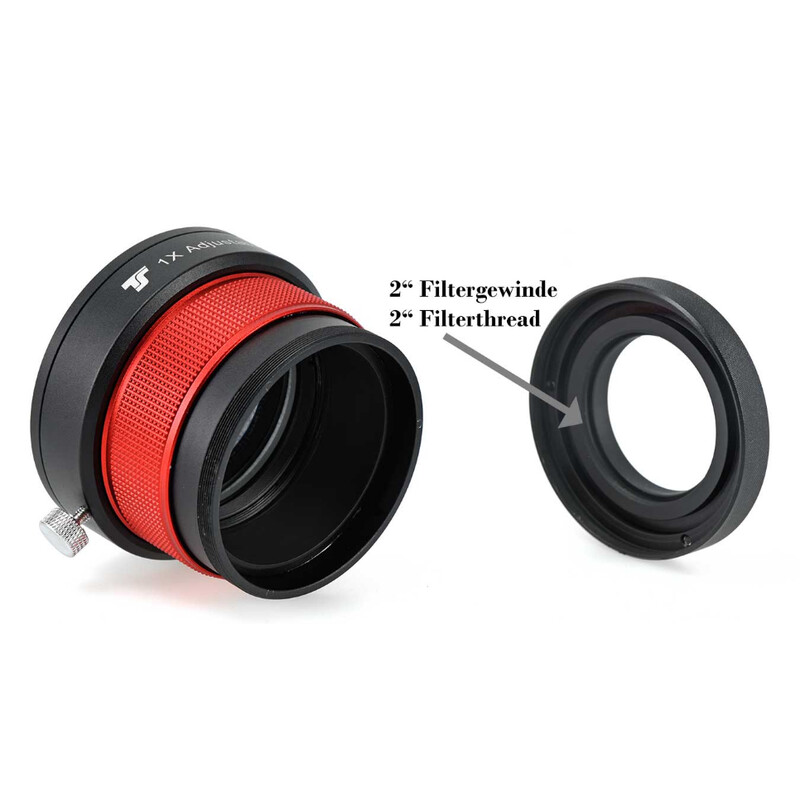

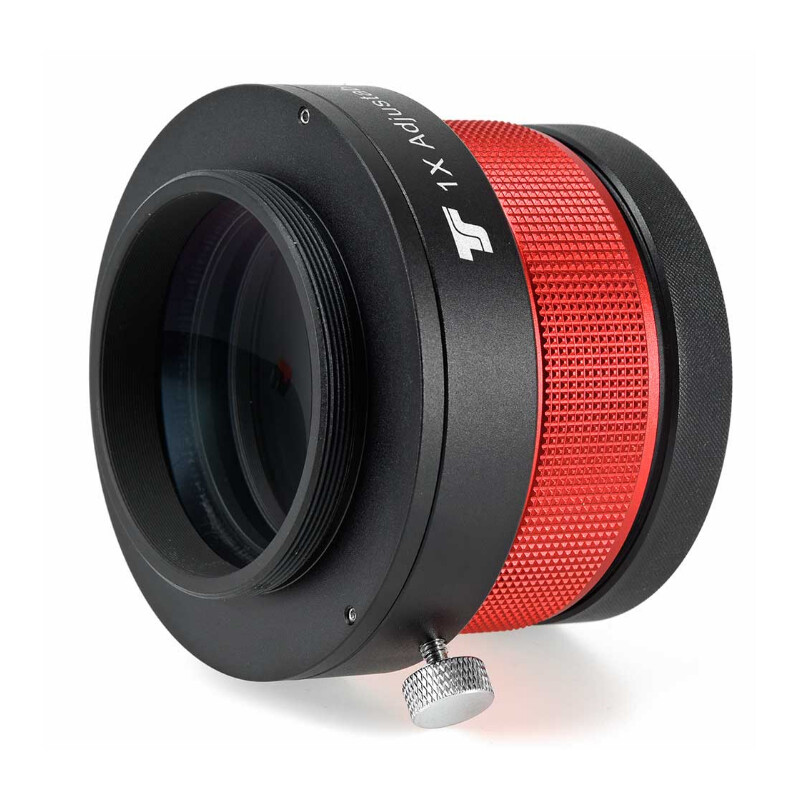

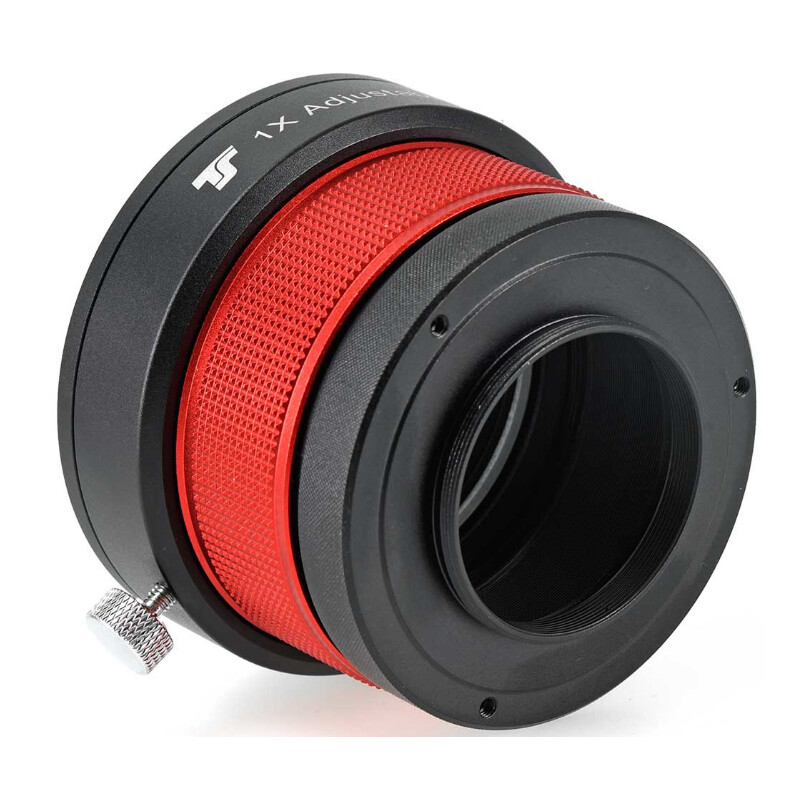

Een essentieel onderdeel van de corrector is een geïntegreerde fijnafstelling. Door aan de gekartelde ring op de corrector te draaien, kunt u de afstand tot de sensor tot op fracties van millimeters nauwkeurig instellen. Zodra u de gewenste afstand hebt bereikt, zet u deze vast met de klemschroef. Zo kunt u de optimale afstand bepalen aan de hand van testopnamen met de camera aangesloten, zonder extra adapters en afstemringen. De camera draait niet tijdens de fijnafstelling.
De volgende instellingen vanaf de binnenste positie van de afstelling tot de sensor worden aanbevolen:
- Diafragma 80 mm / brandpuntsafstand f/6 - 81,2 mm
- Diafragma 80 mm / brandpuntsafstand f/7 - 80,2 mm
- Diafragma 102 mm / brandpuntsafstand f/7 - 75,3 mm
- Diafragma 115 mm / brandpuntsafstand f/7 - 73,0 mm
- Diafragma 130 mm / brandpuntsafstand f/7 - 69,7 mm
- Diafragma 140 mm / brandpuntsafstand f/6.5 - 68.0 mm
- Diafragma 155 mm / brandpuntsafstand f/8 - 57,0 mm
Rekenvoorbeeld voor het instellen van de afstand:
- Telescoop: Refractor met 130 mm diafragma f/7, d.w.z. 910 mm brandpuntsafstand.
- Camera: Spiegelreflexcamera met 55 mm afstand van de M48 schroefdraad tot de sensor.

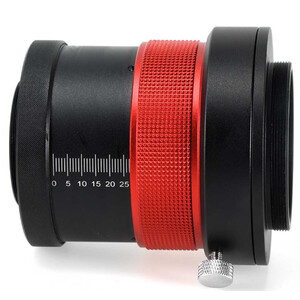

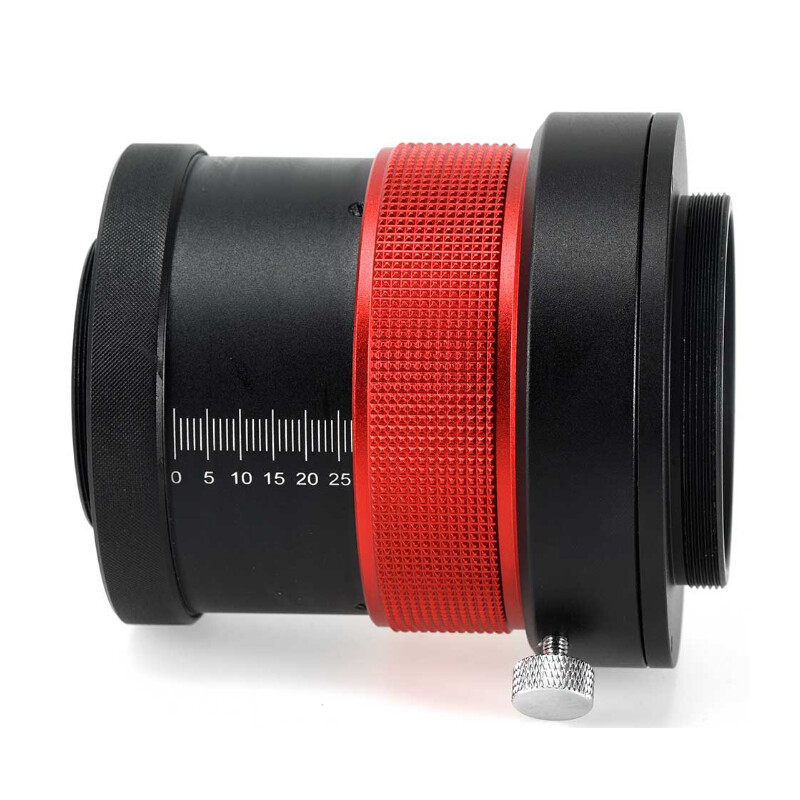

De werkafstand is 69,7 mm volgens de tabel. Trek simpelweg de 55 mm (afstand van schroefdraad tot sensor) af van deze meting. Er blijft dan 14,7 mm over. Draai de variabele afstelling 14,7 mm naar buiten, dit kan eenvoudig aangepast worden met behulp van de afstandsmarkeringen. U bent nu op de optimale afstand en kunt beginnen met fotograferen.
TS Optics is een merk van Teleskop-Service.
