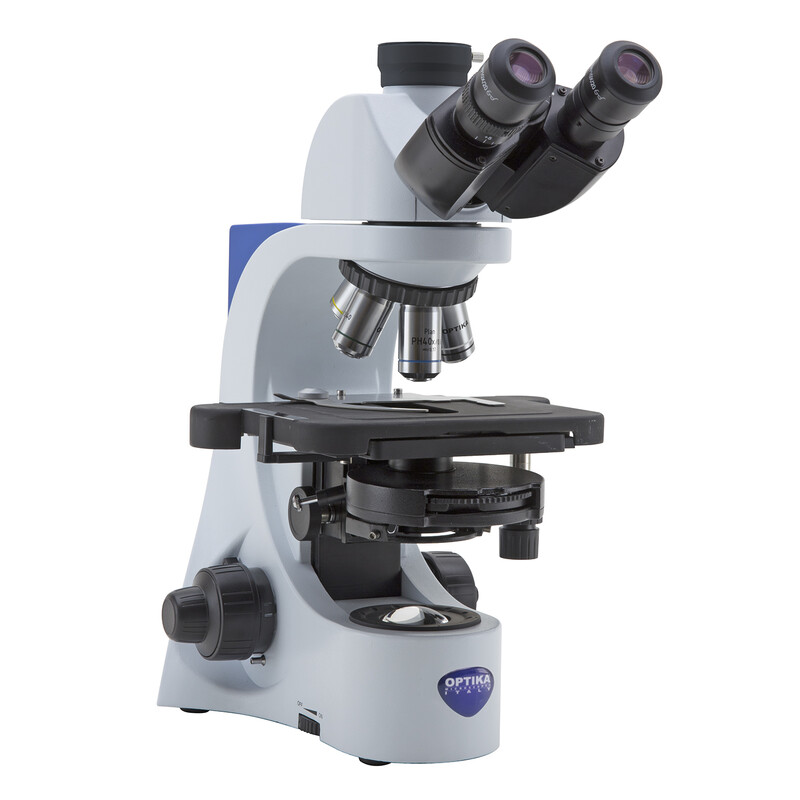

Optika B-383PHi trinoculaire phase contrast microscope, IOS W-Plan PH, 100x–1000x
De Optika B-383PHi is een hoogwaardige trinoculaire phase contrast microscoop voor veeleisende toepassingen in laboratoria, het onderwijs, onderzoek, routineanalyses, centrale laboratoria en ambitieuze hobby-microscopie. Met helderveld, phase contrast en droog dark field biedt deze microscoop flexibele werkwijzen voor transparante, ongekleurde of contrastarme preparaten.
De combinatie van oneindig gecorrigeerde IOS-optiek, IOS W-Plan PH-objectieven, een ergonomische trinoculaire 50/50-kop en krachtige X-LED³-doorlichting maakt de B-383PHi tot een veelzijdige oplossing voor gebruikers die fijne structuren, micro-organismen, watermonsters, deeltjes en biologische preparaten met een hoog contrast willen observeren en documenteren.
Phase contrast, helderveld en droog dark field in één microscoop
De Optika B-383PHi-phase contrast microscoop ondersteunt drie belangrijke observatiemethoden: helderveldmicroscopie, phase contrast microscopie en eenvoudig droog dark field. Het phase contrast is bijzonder geschikt voor transparante of zwak contrasterende preparaten, waarbij structuren zichtbaar moeten worden gemaakt zonder ingewikkelde kleuring.
Het droge dark field benadrukt fijne structuren, deeltjes, randen en contouren met een hoog contrast. Hierdoor is de microscoop bijzonder interessant voor watermonsters, de observatie van micro-organismen, onderwijs, laboratoriumroutines, kwaliteitscontrole en hobby-microscopie.
Trinoculaire 50/50-kop voor observatie en documentatie
De trinoculaire microscoopkop van de Optika B-383PHi heeft een ergonomische schuine kijkhoek van 30° en is 360° draaibaar. Dankzij de 50/50-verdeling kan de fototubus worden gebruikt voor cameratoepassingen, digitale documentatie of beeldanalyse.
De instelbare oogafstand van 48 tot 75 mm zorgt voor comfortabel werken bij wisselende gebruikers. De dioptrie-instelling op de linker oculairbuis maakt een individuele aanpassing mogelijk. De WF10x/20 mm High-Eyepoint-oculairs zijn prettig in het gebruik en zijn ook geschikt voor langere werkperiodes aan de microscoop.
IOS W-Plan PH-lenzen voor een totale vergroting van 100x tot 1000x
De B-383PHi is uitgerust met tot oneindig gecorrigeerde IOS W-Plan PH-objectieven. In combinatie met de WF10x-oculairs worden totale vergrotingen van 100x, 200x, 400x en 1000x bereikt.
De objectieven omvatten:
- IOS W-Plan PH 10x/0,25, werkafstand 10 mm
- IOS W-Plan PH 20x/0,40, werkafstand 5,1 mm
- IOS W-Plan PH 40x/0,65, werkafstand 0,54 mm
- IOS W-Plan PH 100x/1,25 olie, werkafstand 0,13 mm
De lenzen zijn voorzien van een schimmelwerende behandeling. Dit bevordert het langdurig gebruik in laboratorium- en opleidingsomgevingen.
Abbe-condensor voor helderveld, phase contrast en droog dark field
Een belangrijk voordeel van de Optika B-383PHi is de veelzijdige Abbe-condensor voor helderveld, phase contrast en droog dark field. De condensor beschikt over vijf standen voor verschillende werkwijzen contrast.
De condensor beschikt over de standen BF, 10x/20x, 40x, 100x en DF. Hierdoor kan de microscoop snel worden omgeschakeld tussen helderveld, phase contrast en dark field. De numerieke apertuur bedraagt 0,9 / 1,25. Met een irisdiafragma kan het contrast worden aangepast aan het preparaat en het objectief.
The condenser is removable, centreable and focusable via a gear and gearwheel. This allows the lighting system to be precisely adjusted to different preparations and observation methods.
X-LED³-belichting met vaste Köhler-uitvoering
De geïntegreerde X-LED³-doorlichtverlichting levert helder, wit licht met een kleurtemperatuur van 6300 K. De lichtintensiteit wordt handmatig ingesteld via een draaiknop aan de zijkant van het statief.
De belichting is uitgevoerd als vaste Köhler-uitvoering. De stroomvoorziening vindt plaats via een externe multi-plug-stroomvoorziening van 100–240 V AC / 6 V DC. Optioneel is een compatibele zonne-energie-batterij-eenheid verkrijgbaar, die flexibel gebruik ondersteunt bij beperkte toegang tot de stroomvoorziening.
Ergonomisch laboratoriumstatief voor nauwkeurig routinewerk
Het stabiele statief van de Optika B-383PHi is ontworpen voor comfortabel en nauwkeurig werk in de dagelijkse laboratoriumpraktijk. De coaxiale grof- en fijnafstelling maakt exact scherpstellen mogelijk. De fijnafstelling heeft een schaalverdeling van 0,002 mm; de weerstand van de grofafstelling is instelbaar.
Een geïntegreerde aanslag beschermt het preparaat en het objectief tegen onbedoeld contact. De vijfvoudige, kogelgelagerde objectiefrevolver maakt een snelle wisseling tussen de lenzen mogelijk. De dubbellaagse, tandstangloze kruistafel meet 233 x 147 mm en biedt een verplaatsingsbereik van 78 x 54 mm. De nonius-schaal met een nauwkeurigheid van 0,1 mm ondersteunt een nauwkeurige positionering van het preparaat.
Typische toepassingsgebieden
De Optika B-383PHi phase contrast microscope is geschikt voor veelzijdige microscopische taken, bijvoorbeeld:
- Fasecontrastmicroscopie van transparante monsters met weinig contrast
- Helderveldmicroscopie in doorlicht
- droog dark field voor deeltjes, contouren en fijne structuren
- Routineonderzoeken in het laboratorium
- Centraal laboratoria met wisselende soorten monsters
- Microbiologie en observatie van micro-organismen
- Onderzoek van watermonsters
- Opleiding, onderwijs en praktische microscopie
- Universiteit en technische opleidingen
- Onderzoek, observatie van monsters en documentatie
- Hobby-microscopie (parasietenanalyse) en natuurobservatie
Technische kenmerken
- Model: Optika B-383PHi
- Type microscoop: rechtopstaande laboratoriummicroscoop
- Uitvoering: trinoculair
- Kop: 50/50, 30° schuine kijkhoek, 360° draaibaar
- Interoculaire afstand: 48–75 mm
- Dioptrie-instelling: op de linker oculairbuis
- Observatiemethoden: helderveld, phase contrast, droog dark field
- Optisch systeem: oneindig gecorrigeerd
- Oculairs: WF10x/20 mm High-Eyepoint
- Lenzen: IOS W-Plan PH 10x, 20x, 40x, 100x olie
- Totale vergrotingen met WF10x-oculairs: 100x, 200x, 400x, 1000x
- Objectiefrevolver: vijfvoudig, met kogellagers
- Type condensor: Abbe
- Condensorprocedure: helderveld, phase contrast, dark field (droog)
- Condensorposities: BF, 10x/20x, 40x, 100x, DF
- Numerieke apertuur condensor: 0,9 / 1,25
- Diafragma: irisdiafragma
- Condenser: afneembaar, centreerbaar en scherpstelbaar
- Condensorfocus: via tandstang en tandwiel
- Focussering: coaxiale grof- en fijnafstelling
- Fijnfocus: 0,002 mm schaalverdeling
- Focusbegrenzer: ja, ter bescherming van het preparaat en het objectief
- Microscoop tafel: tandheugelvrije kruistafel, 233 x 147 mm
- Verplaatsingsbereik: 78 x 54 mm
- Positioneringsnauwkeurigheid: Vernier-schaal met een nauwkeurigheid van 0,1 mm
- Belichting: X-LED³ doorlicht
- Type verlichting: vaste Köhler-uitvoering
- Vermogen: 3,6 W LED
- Kleurtemperatuur: 6300 K
- Helderheidsregeling: handmatig
- Stroomvoorziening: externe multi-plug-stroomvoorziening, 100–240 V AC / 6 V DC
- Optioneel verkrijgbaar: compatibele zonne-energie-accu-unit
- Afmetingen: 370 x 210 x 480 mm
- Gewicht: 4000 g
- Kleur: grijs/zwart
- Serie: B-380
Leveringsomvang
- Optika B-383PHi-microscoop
- Externe multi-plug-stroomvoorziening 100–240 V AC / 6 V DC
- stofhoes
- immersieolie
- Gereedschap voor het instellen van de draaiweerstand
- Inbussleutel
- Centreerverrekijker
Optioneel verkrijgbaar: compatibele zonne-energie-accu-unit.
