Olympus DSX2000 digitale microscoop met standaard zoomkop – Flexibele precisie voor veeleisende inspecties
De Olympus DSX2000 met standaard zoomkop (DSX20-SZH) is een geavanceerde digitale microscoop die speciaal is ontwikkeld voor onderzoek, kwaliteitsborging en industriële analyse. De configuratie biedt een uitgebalanceerde combinatie van flexibiliteit, intuïtieve bediening en beeldvorming met hoge resolutie.
Dit systeem is gebaseerd op een robuust DSX20-UF rechtopstaand frame en is uitgerust met een nauwkeurige DSX20-SZH standaard zoomkop. De optische zoom werkt gemotoriseerd met een bereik van 1x tot 10x en maakt naadloze overgangen mogelijk tussen overzicht en detailweergave. Twee lenzen – DSX10-XLOB3X, DSX10-XLOB10X en DSX10-XLOB20X – bieden een nauwkeurig afgestemde selectie van vergrotingen voor verschillende soorten monsters. De DSX10-LAXL objectiefhouder zorgt voor een snelle en veilige objectiefwisseling.
De geïntegreerde gemotoriseerde XY-tafel (DSX20-TMTS) met hoge positioneringsnauwkeurigheid en een verplaatsingsbereik van 100 x 100 mm maakt nauwkeurige bewegingen mogelijk, zelfs bij complexe inspectietaken. Een stofhoes beschermt het systeem wanneer het niet in gebruik is.
Dankzij de combinatie van PRECiV™-software en functies zoals automatische calibratie, live autofocus en verschillende observatiemethoden (o.a. helderveld, donkerveld, polarisatie, schuin licht en schaduwreliëf) wordt elke inspectie een nauwkeurige en reproduceerbare routine.
De meegeleverde softwarelicentie (PV-DSX-2.2-EL), de ondersteuning voor installatie op afstand (DSX20__-D0-CINS) en de ondersteuning op afstand (SER-IE-1-HOUR-REMOTE-D) zorgen voor een snelle start en maximale systeembeschikbaarheid.
Hoogtepunten van deze configuratie:
- CMOS-camera methoge resolutie tot 8192 × 6000 Pixels (4K/ultramodus)
- Ergonomisch ontwerp met eenvoudige gebruikersinterface
- Talrijke observatiemethoden voor verschillende materialen en oppervlakken
- Snelle lenswisseling via slide-nosepiece met maximaal 2 gelijktijdig gemonteerde lenzen
- Duurzame LED-belichting (60.000 uur levensduur)
- Flexibel uitbreidbaar met talrijke Olympus-accessoires
Deze configuratie is bijzonder geschikt voor gebruikers die op zoek zijn naar een krachtig, maar tegelijkertijd intuïtief te bedienen microscoopsysteem – van de controle van inkomende goederen tot materiaalwetenschappelijk onderzoek.
Neem voor andere configuraties contact op met onze serviceafdeling.
Technische gegevens – DSX2000 Entry (standaard zoomkop)
Microscoopframe
- Model: DSX20-UF (rechtopstaand frame)
- Z-slag (handmatig): 50 mm
- Kantelfunctie: niet beschikbaar bij dit model (op aanvraag configureerbaar)
- Max. monsterhoogte: tot 115 mm met XLOB-lenzen
- Draagvermogen tafel: 5 kg
Zoomkop
- Model: DSX20-SZH (standaard zoomkop)
- Optisch systeem: telecentrische lens
- Zoombereik: 1x–10x (gemotoriseerd)
- Objectiefwisselaar: handmatig schuifsysteem voor 2 lenzen
Ondersteunde observatiemethoden:
- Helderveld / Brightfield (HF/BF)
- Dark field (DF) (beschikbaar)
- Oblique (OBQ)
- MIX (BF+DF) (beschikbaar)
- Polarisatie (PO)
- Shaded Relief (SR)
- DIC niet beschikbaar bij SZH-model (op aanvraag beschikbaar met andere configuratie)
lenzen
DSX10-XLOB3X
- Vergroting: ca. 43,8–438,4x
- Werkafstand: 30,0 mm
- NA: 0,09
- Gezichtsveld: 866 × 634 μm
DSX10-XLOB10X
- Vergroting: ca. 146,1–1461x
- Werkafstand: 30,0 mm
- NA: 0,30
- Gezichtsveld: 260 × 190 μm
DSX10-XLOB20X
- Vergroting: ca. 292,3–2923x
- Werkafstand: 20,0 mm
- NA: 0,40
- Gezichtsveld: 130 × 95 μm
Objectiefhouder
Model: DSX10-LAXL – Lensadapter voor XLOB-lenzen (paar)
belichting
Lichtbron: krachtige LED, wit
Levensduur: 60.000 uur (ontwerpwaarde)
Lichtregeling: softwaregestuurd
camera
Sensor: 1,1” CMOS, 12,37 MP, global shutter
Koeling: Peltier
Beeldmodi:
Full HD: 1920 × 1080 (16:9)
4K: 3840 × 2160
Super High: tot 4096 × 3000
Ultra (pixelverschuiving): tot 8192 × 6000 (niet bij SZH)
Gemotoriseerd podium
Model: DSX20-TMTS
Type: gemotoriseerd XY-platform met transmissie-eenheid
Verplaatsingsweg: 100 × 100 mm
Resolutie: uiterst nauwkeurig voor microscopische toepassingen
Met geïntegreerd doorvallend licht voor PO, BF, OBQ, DF (optioneel)
Software en accessoires
Softwarelicentie: PRECiV-microscoopbesturingssoftware, speciaal voor de DSX1000 digitale microscoop
Aansluitkabel: UYCP
Installatie: DSX20__-D0-CINS (installatiepakket)
Ondersteuning: SER-IE-1-HOUR-REMOTE-D (ondersteuning op afstand per uur)
Stofkappen: inbegrepen in de levering

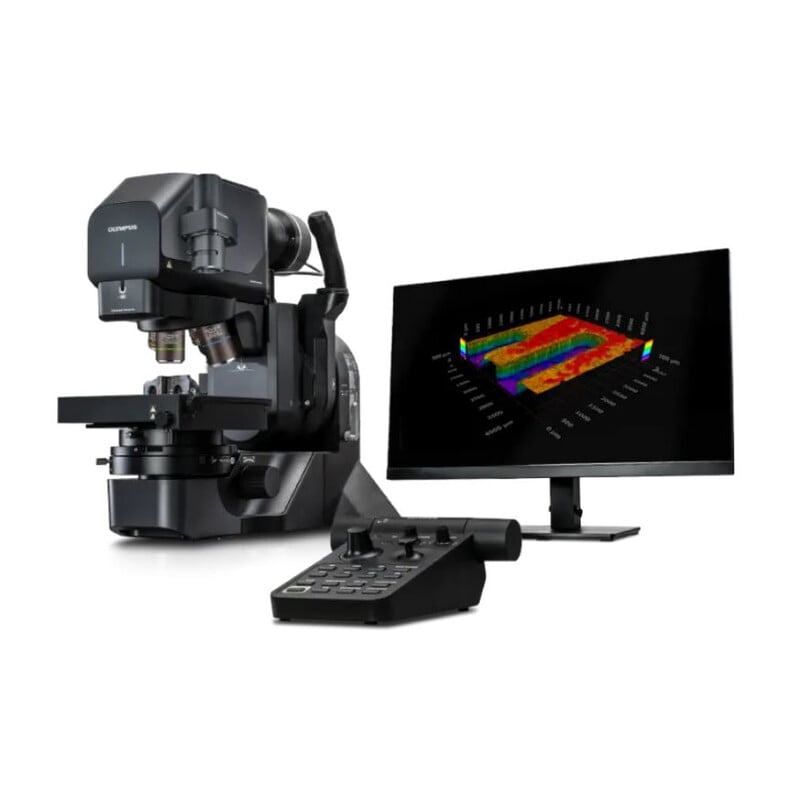

De combinatie van ultramoderne optica, de intuïtieve PRECiV™-software, een krachtige werkstation (HP Z2 G9) en een 27-inch Full HD-monitor vormt een complete oplossing – van monster tot rapport.
