Astrographen van Orion Optics UK: Lichtsterke high-end astrograaf met 4-delige Wynne-corrector voor de ultieme astrofotografie!

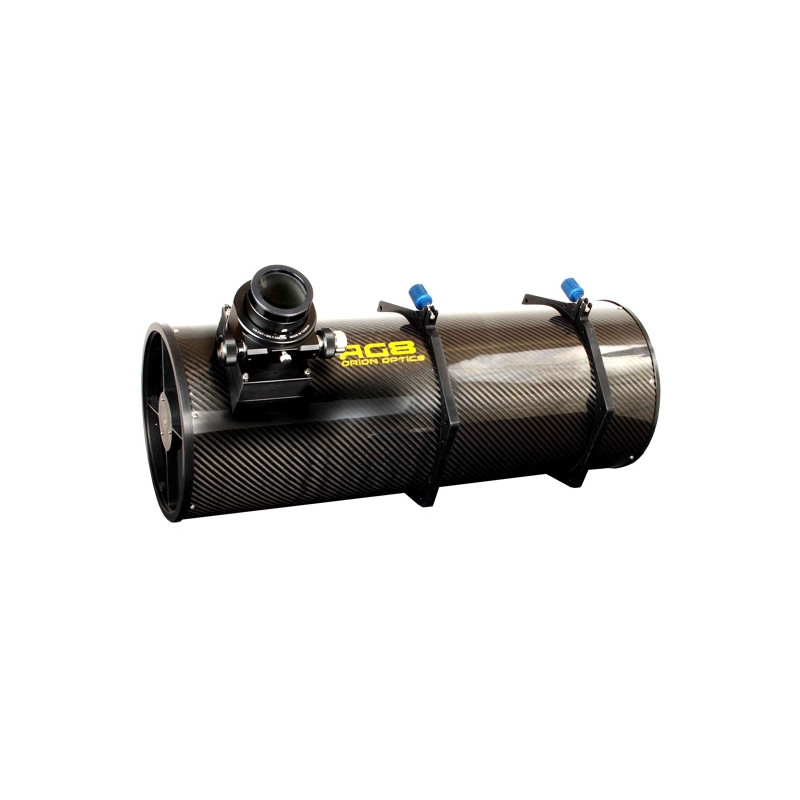

Een van de sleutels tot het succes van deze astrografen is de buis van koolstofvezel. Dit lichte materiaal belast de montering minder dan een aluminium buis en houdt bij lange belichtingstijden de focus, omdat carbon zeer temperatuurstabiel is.
Alle AG-telescopen worden uitgebreid getest in de optische laboratoria van Orion, UK. Om strooilicht door de rand van de hoofdspiegel te voorkomen, wordt deze afgedekt door een diafragma, waardoor de sterren haarscherp worden afgebeeld - een ongeëvenaarde kwaliteit.
Enkele andere bijzondere kenmerken van de AG-telescopen van Orion Optics UK:
- Alle Orion UK AG hoofdspiegels zijn gemaakt van Schott borosilicaatglas "Suprax" (vrijwel identiek aan Pyrex) met een lage thermische uitzetting, net als de hoofdspiegels van alle telescoopreeksen van deze fabrikant. Alle spiegels worden volgens hoge specificaties vervaardigd als rotatieparaboloïden met een openingsverhouding van 1:4. Hoe nauwkeurig zijn ze? De glazen worden pas voor spiegeling gebruikt als ze een oppervlaktenauwkeurigheid van 1/16 golflengte of beter hebben. Deze hoge mate van nauwkeurigheid wordt gecontroleerd met een Zygo-laserinterferometer.
- De elliptische vangspiegels worden eveneens volgens de hoogste normen vervaardigd en met de Zygo getest. Voor grotere versies gebruikt Orion Suprax om stabiliteit en nauwkeurigheid te bereiken. Deze worden vervolgens samen met de hoofdspiegels voorzien van een Hilux-coating, wat zorgt voor de meest reflecterende aluminiumlagen met beschermd oppervlak die er te krijgen zijn.
- De spiegelcel: Na uitgebreide computerberekeningen en tests heeft Orion UK het huidige ontwerp gekozen. Een 9-puntsysteem met nylon 66-punten verdeelt het gewicht van de spiegel zo gelijkmatig mogelijk over 9 punten aan de achterkant van de spiegel. De cellen worden CNC-gefreesd en vervolgens zorgvuldig met de hand afgewerkt om zelfs kleine fouten uit te sluiten. Vervolgens worden ze geanodiseerd om het aluminium niet alleen te voorzien van een corrosiebestendige coating, maar ook om het oppervlak te harden tegen krassen en slijtage.
- De hoofdspiegelcel is voorzien van een ventilatiesysteem dat werkt op 12 volt gelijkspanning en dat het risico op beslaan aanzienlijk vermindert en de spiegel snel aanpast aan de omgevingstemperatuur.
- Het eenvoudige en robuuste collimatiesysteem zorgt ervoor dat de spiegel altijd precies in dezelfde, gecollimeerde positie blijft. De robuustheid zorgt ook voor een constant brandpunt, zelfs bij maandenlang gebruik in observatoria.

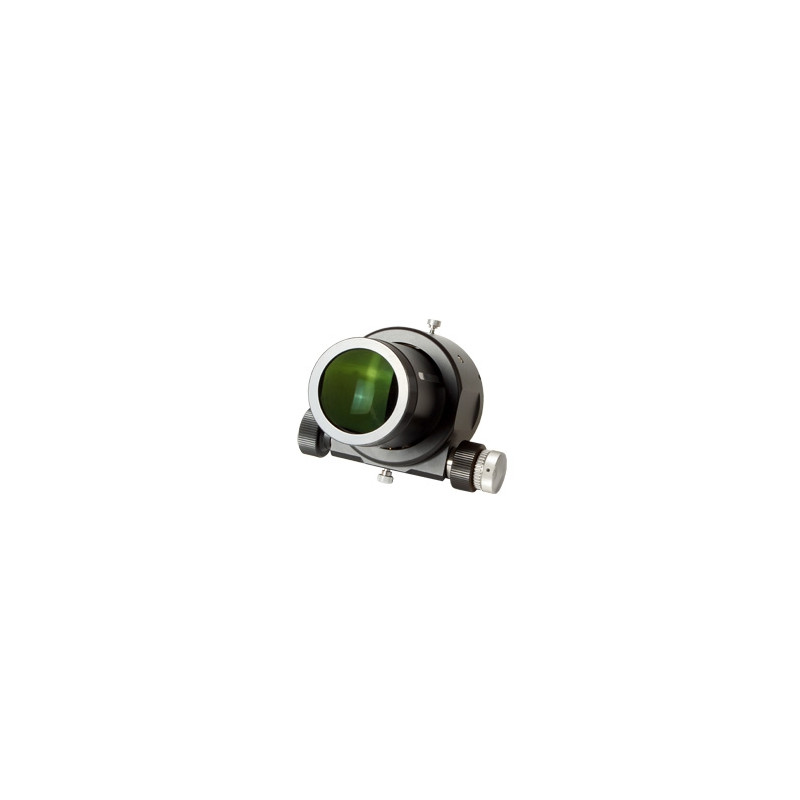

- De ACU-3L focuser: Om de kwaliteit en prestaties van de AG-serie nog verder te verbeteren, heeft Orion een volledig nieuw model focuser geïntroduceerd, de ACU-3L. Deze heeft een lange focusbuis met een diameter van 3" (76,2 mm) en is voorzien van schroefdraad voor zowel de veelgeprezen 3"-Wynne-corrector van Orion als andere accessoires. Deze worden niet gewoon ingeschoven, maar met een fijne schroefdraad vastgeschroefd. De basisfocus wordt ingesteld met zijdezachte hoofdfocusknoppen, waarna, indien perfecte scherpstelling vereist is, de fijnafstellingsknop het overneemt met een zeer gelijkmatige beweging bij een 10:1 gereduceerde beweging. De uittrekbare buis glijdt langzaam, zeer gelijkmatig en nauwkeurig.

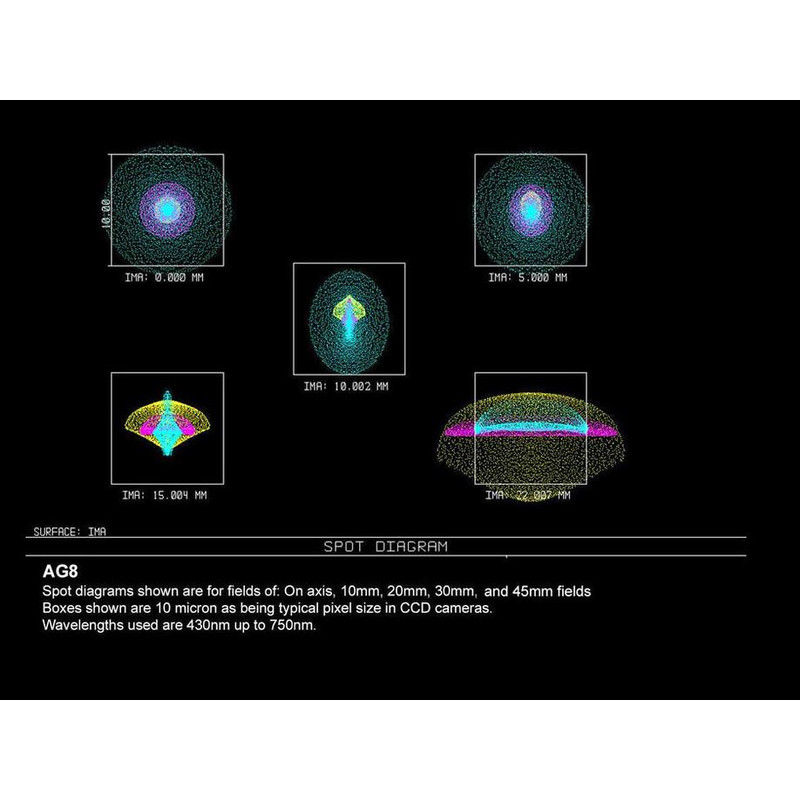

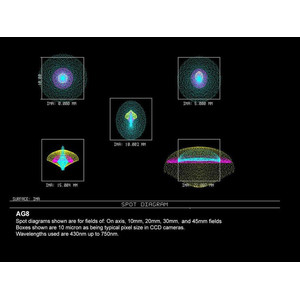

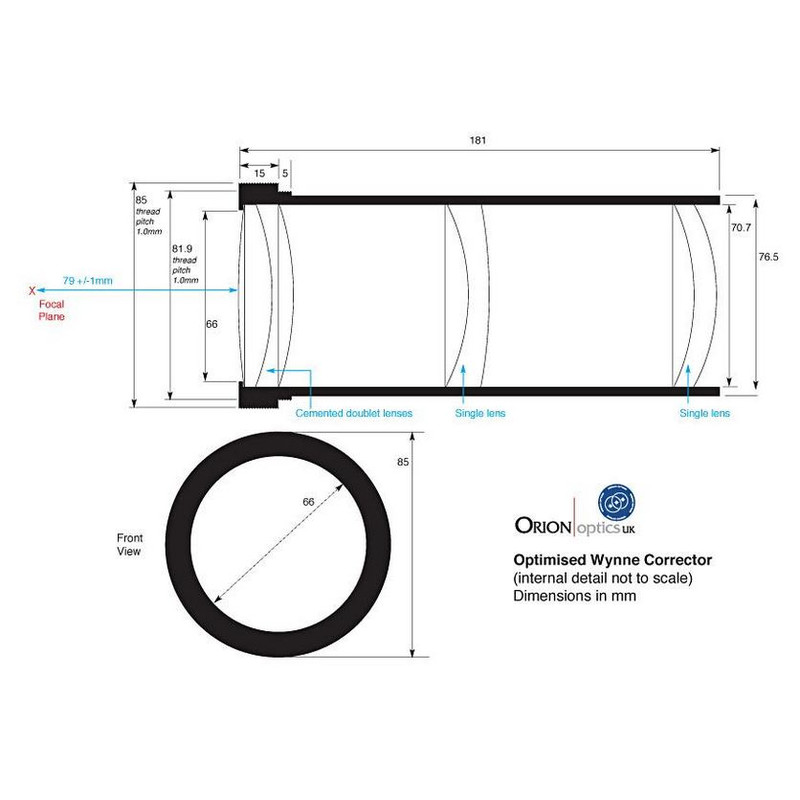

- Wynne-corrector: Het ontwerp van de AG-corrector is na maanden van berekeningen en praktijktests met verschillende camera's en telescopen vastgesteld. Hij wordt niet alleen bij de AG-modellen gebruikt, maar werkt ook ongelooflijk goed bij telescopen van andere fabrikanten met andere spiegelgroottes en openingsverhoudingen. De corrector, die het beeld tot 0,95 keer verkleint, bestaat uit 4 elementen van speciaal glas, gerangschikt in twee afzonderlijke lenzen en een gekit dubbel. Hierdoor wordt het licht van de telescoop zonder kleurafwijkingen op een vlak beeldvlak met een diameter van 60 mm gebundeld. De basis van het ontwerp is het gebruik van enkele glazen met zeldzame aardmetalen en de computergestuurde keuze van de krommingsradii van de lenzen. Door de uitgebreide constructie kunnen zelfs wereldberoemde astrofotografen geen fouten meer vinden op de foto's.
- Aanpassing van uw camera aan de M85-schroefdraad: de Wynne-corrector heeft aan de camerazijde een M85x1-buitenschroefdraad, een adapter naar 2" wordt meegeleverd.
- Buisringen: Om maximale veiligheid en nauwkeurigheid te garanderen, produceert Orion Optics UK op eigen CNC-freesmachines buisringen uit massief aluminium, die vervolgens zwart worden geanodiseerd om de oppervlakken te beschermen. Deze zijn op hun beurt bekleed met vilt om een zachte maar stevige grip op de gepolijste buizen te verkrijgen. Met de grote, gekartelde knop op elke buisring wordt de druk ingesteld om een nauwkeurig gedefinieerde wrijving aan de buitenkant van de buis te verkrijgen.
Het is niet alleen belangrijk welke telescoop je koopt, maar ook waar je hem koopt.
We bieden extra hulp:
- Wij zijn een toonaangevende verdeler voor telescopen en kennen deze instrumenten als onze broekzak. We staan altijd paraat om hulp te bieden na uw aankoop, mocht u problemen ondervinden met de installatie of bediening van uw telescoop.
- Bij elke telescoop leveren we de 80 pagina's tellende beginnershandleiding "Telescope ABC".
Onze deskundige opmerking:
Opmerking: Alle telescopen van Orion Optics UK worden met de hand vervaardigd in Engeland en zijn dus unieke exemplaren die niet uit een serieproductie afkomstig zijn. Hierdoor kunnen ze individuele uiterlijke verschillen of ook kleinere cosmetische sporen vertonen, die echter op geen enkele wijze de optische afbeeldingskwaliteit van de telescopen beïnvloeden. Dergelijke sporen zijn veeleer het gevolg van de individuele productie en de daaropvolgende optische controle in de werkplaats van Orion Optics UK.
(Jan Ströher)
