Speciale versie van de Astrograaf voor IR astronomie: De IRDK is een Dall-Kirkham ontwerp met een coating die geoptimaliseerd is voor de transmissie van infrarode golflengten. Er zijn geen refractieve lenzen, alleen reflecterende componenten. Voor IR-toepassingen zijn de spiegelcoatings gemaakt van gepatenteerd goud dat meer dan 98% reflectiviteit biedt van 0,65 micron (650 nm) tot 5 micron (5000 nm). Dit ontwerp is ideaal voor astronomie of LIDAR-toepassingen.

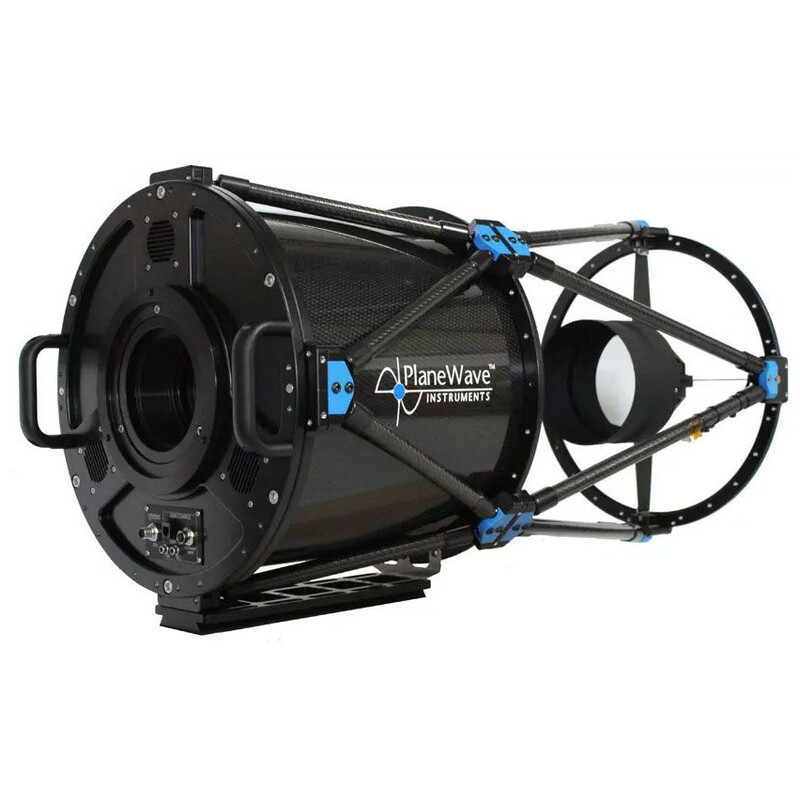

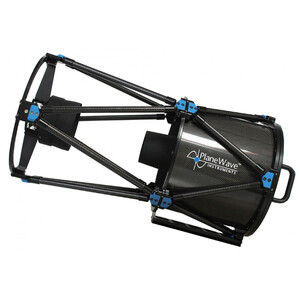

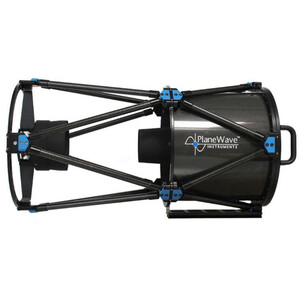

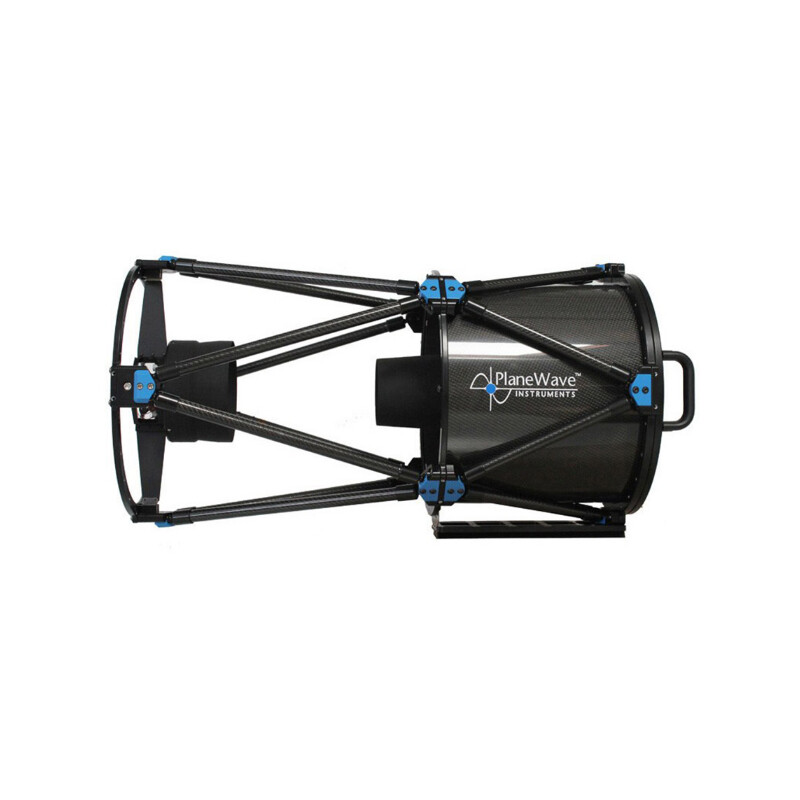

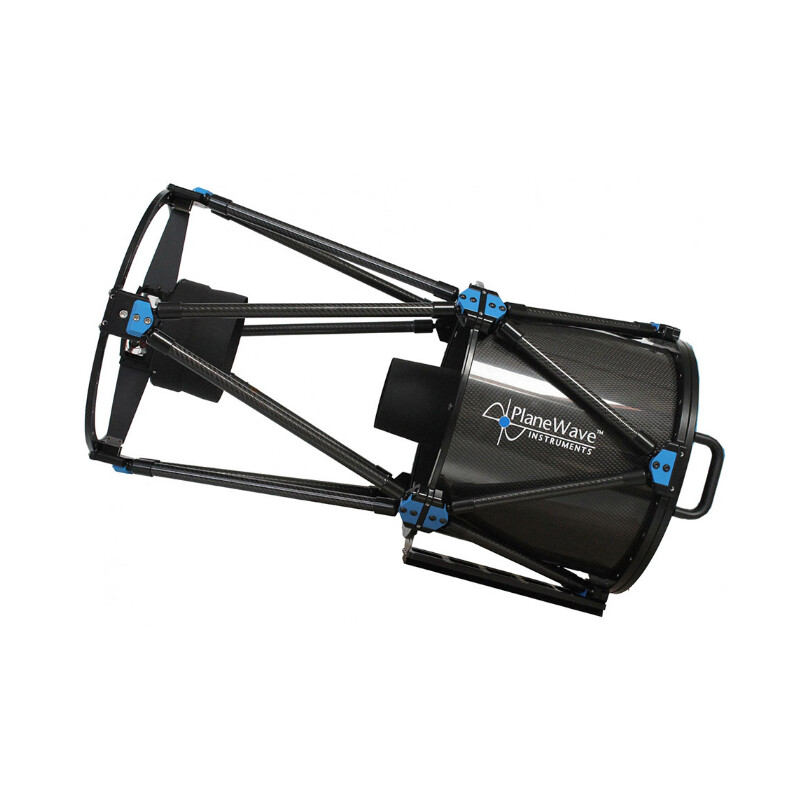

PlaneWave CDK14 Astrograph f/7.2: Met de CDK 14" presenteert Planewave een astrograaf met kwartsglasoptiek
- , gemodificeerd volgens Dall-Kirkham, met een volledig gecorrigeerd beeldveld met een diameter van 70 millimeter
- 3"-prismabank
- Hedrick-focuser en EFA-kit apart verkrijgbaar, voorbereid voor Delta T-verwarming
Het optische CDK-ontwerp
De PlaneWave CDK- lay-out is een optisch ontwerp dat is gebaseerd op de klassieke Cassegrain volgens Dall-Kirkham.
Het is ontwikkeld om rekening te houden met de steeds groter wordende chips in digitale en CCD camera's. Bij veel andere spiegeloptieken ziet men snel buitenassiale afbeeldingsfouten zoals coma en/of astigmatisme; daar komt bij veel systemen nog een beeldveldkromming bij, waardoor de afbeeldingen van de sterren bij verwijdering van de optische as steeds onscherper worden.
Het beeldveld is vrij van coma en astigmatisme. Bovendien is het beeldvlak over deze diameter absoluut vlak en recht, zodat de sterren in het focusvlak over het hele veld even scherp worden afgebeeld.
Het CDK-ontwerp biedt een perfecte oplossing voor de bovengenoemde problemen met een uitstekende prijs-kwaliteitverhouding en gematigde levertijden.
Het bestaat uit:
- een elliptisch gebogen hoofdspiegel
- een sferische vangspiegel
- en een 2-lens veldcorrector
Alle drie de optische elementen zijn perfect op elkaar afgestemd om de ongelooflijke afbeelding te bereiken. De kwaliteit van de afbeelding is grotendeels alleen nog afhankelijk van de zichtbaarheid ter plaatse.
Het gebruikte kwartsglas (gesmolten siliciumdioxide) is een synthetisch amorf kwartsglas van de hoogste zuiverheid en een van de meest transparante glazen die verkrijgbaar zijn. Door zijn zuiverheid zijn de optische en thermische eigenschappen van kwartsglas superieur aan die van andere glassoorten. De transmissie en homogeniteit ervan overtreffen die van kristallijn kwarts en voorkomen de problemen van temperatuurinstabiliteit waar kristallijn kwartsglas last van heeft.
Fused Silica heeft een thermische uitzettingscoëfficiënt die zes keer lager is dan die van borosilicaatglas (Pyrex). Het behoudt dus zijn vorm met een zeer hoge nauwkeurigheid wanneer het afkoelt. Dit resulteert in een constante optische prestatie en een onveranderlijk scherpstelpunt bij temperatuurschommelingen.
Leveringsomvang:
- Telescoop met zwaluwstaartstang
- Ingebouwde verwarmingselementen voor dauwpreventie - De verwarmingselementen op de primaire en secundaire spiegel vereisen de apart verkrijgbare Delta-T regelaar voor PlaneWave telescopen met voorgeïnstalleerde bedrading voor de verwarming
- Beschermkap voor de primaire spiegel en de binnenkant van de optische buis
- Hoes voor de secundaire spiegel
- Flashstation met software en instructies voor collimatie en de afstand van de primaire spiegel tot de secundaire spiegel
- Gereedschapsset
- 12V AC adapter
