In het kort:
- Astrograph met kwartsglas optiek
- Aangepast naar Dall-Kirkham met volledig gecorrigeerd beeldveld
- Voorbereid voor Delta T-verwarming (Hedrick focuser en EFA-set apart verkrijgbaar)

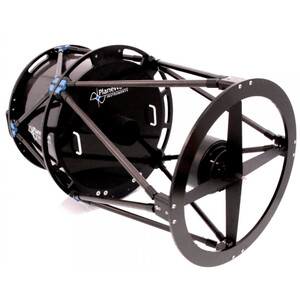

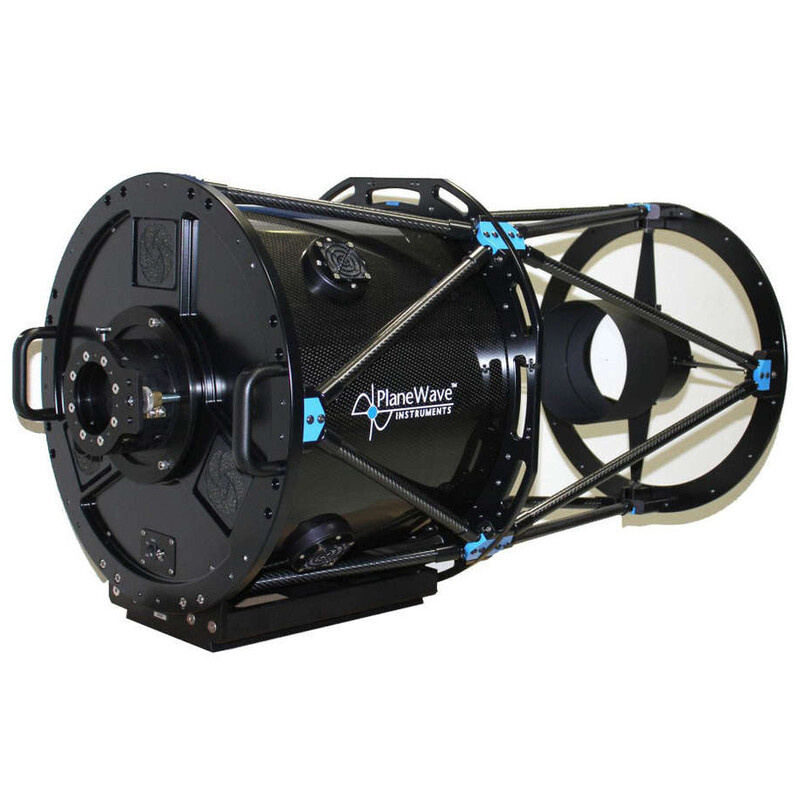

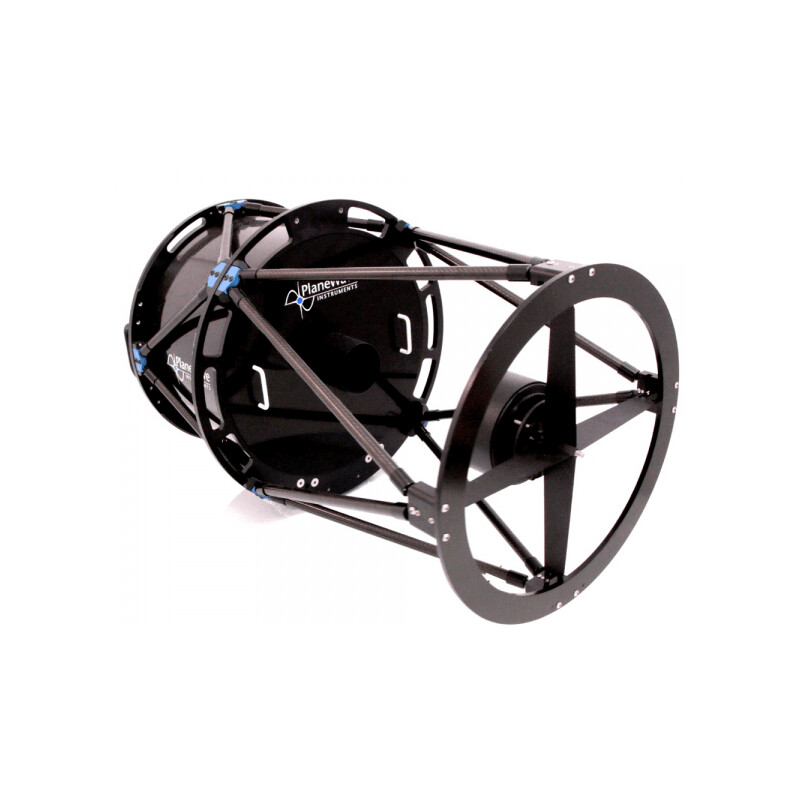

Het optische CDK-ontwerp
De PlaneWave CDK- lay-out is een optisch ontwerp dat is gebaseerd op de klassieke Cassegrain volgens Dall-Kirkham.
Het is ontwikkeld om rekening te houden met de steeds groter wordende chips in digitale en CCD camera's. Bij veel andere spiegeloptieken ziet men snel buitenassiale afbeeldingsfouten zoals coma en/of astigmatisme; daar komt bij veel systemen nog een beeldveldkromming bij, waardoor de afbeeldingen van de sterren bij verwijdering van de optische as steeds onscherper worden.
Het beeldveld is vrij van coma en astigmatisme. Bovendien is het beeldvlak over deze diameter absoluut vlak en recht, zodat de sterren in het focusvlak over het hele veld even scherp worden afgebeeld.
Het CDK-ontwerp biedt een perfecte oplossing voor de bovengenoemde problemen met een uitstekende prijs-kwaliteitverhouding en gematigde levertijden.
Het bestaat uit:
- een elliptisch gebogen hoofdspiegel
- een sferische vangspiegel
- en een 2-lens veldcorrector
Alle drie de optische elementen zijn perfect op elkaar afgestemd om de ongelooflijke afbeelding te bereiken. De kwaliteit van de afbeelding is grotendeels alleen nog afhankelijk van de zichtbaarheid ter plaatse.
Het gebruikte kwartsglas (gesmolten siliciumdioxide) is een synthetisch amorf kwartsglas van de hoogste zuiverheid en een van de meest transparante glazen die verkrijgbaar zijn. Door zijn zuiverheid zijn de optische en thermische eigenschappen van kwartsglas superieur aan die van andere glassoorten. De transmissie en homogeniteit ervan overtreffen die van kristallijn kwarts en voorkomen de problemen van temperatuurinstabiliteit waar kristallijn kwartsglas last van heeft.
Fused Silica heeft een thermische uitzettingscoëfficiënt die zes keer lager is dan die van borosilicaatglas (Pyrex). Het behoudt dus zijn vorm met een zeer hoge nauwkeurigheid wanneer het afkoelt. Dit resulteert in een constante optische prestatie en een onveranderlijk scherpstelpunt bij temperatuurschommelingen.

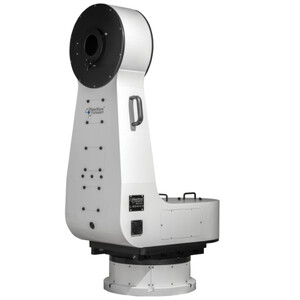

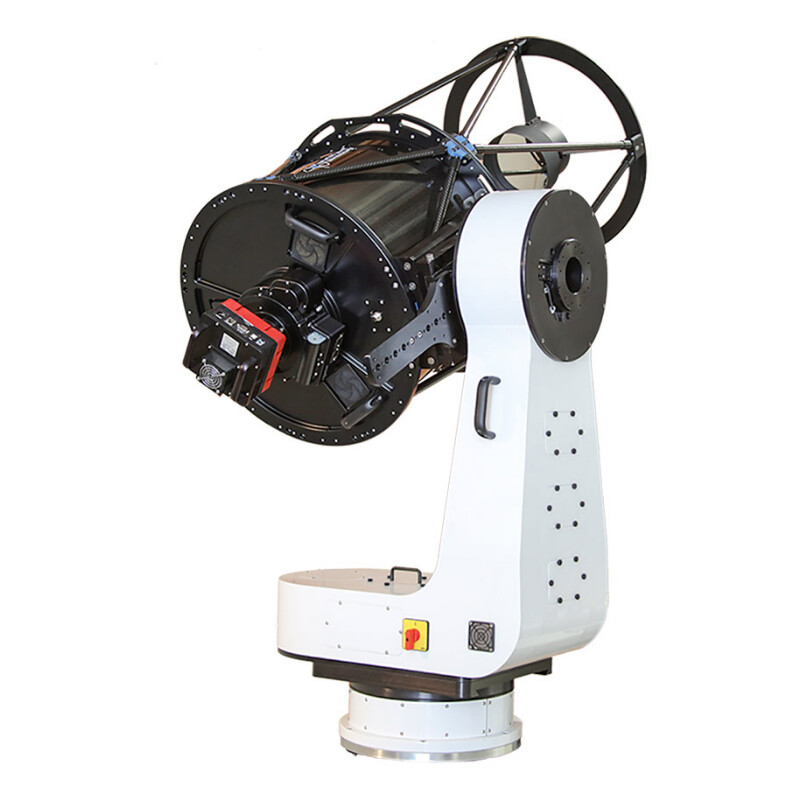

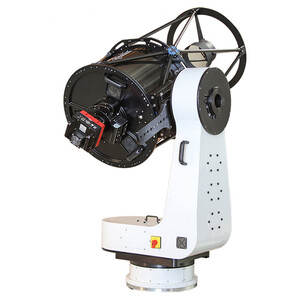

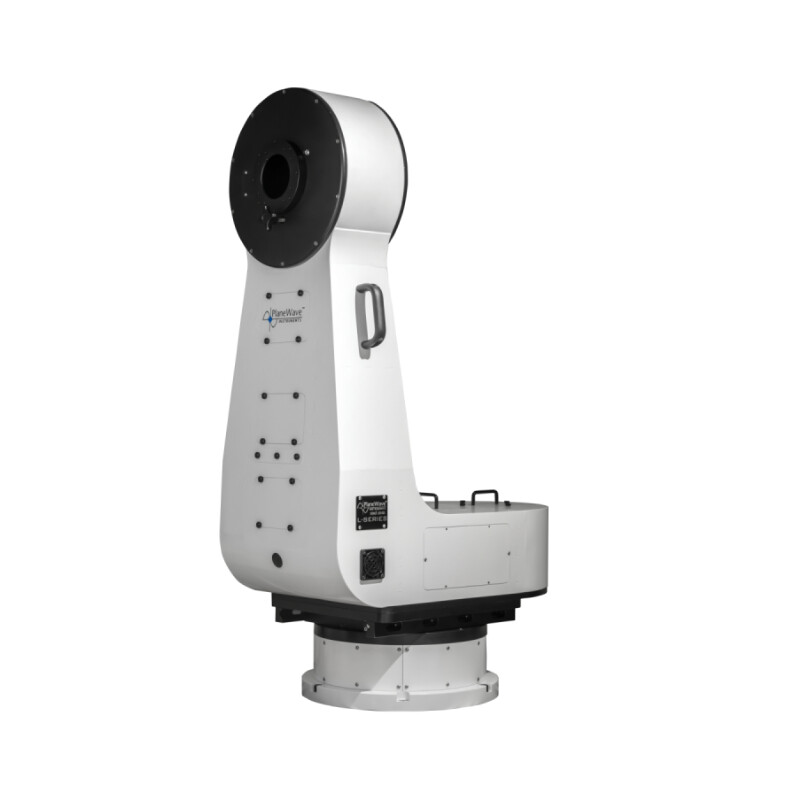

L-serie direct aangedreven monteringen
De L-serie combineert veelzijdigheid, eenvoud en betaalbaarheid door bewezen technologie, zoals de CDK700 en de 1 meter PW 1000 telescoop die gebruikt wordt in universiteiten over de hele wereld, te verpakken in een compacte, zelfstandige montering.
- L-350 met een draagvermogen van meer dan 45 kg is ideaal voor de CDK14 en CDK12.5
- L-500 met een draagvermogen van meer dan 90 kg is ideaal voor de CDK17 en CDK20
- L-600 met een laadvermogen tot 136 kg is ideaal voor de CDK24
De montering is uitgerust met directe aandrijvingen en uiterst nauwkeurige encoders. De software is volledig compatibel met ASCOM en maakt nauwkeurige positionering en satellietvolging mogelijk.
In alt/azimutale configuratie is de montering veel compacter dan een equatoriale montering. Hierdoor kan de bewegingsradius van een grotere telescopen veel kleiner zijn. Dit betekent dat grote instrumenten in kleine beschermingsconstructies kunnen worden ondergebracht, wat veel geld bespaart op de koepel of het gebouw. In tegenstelling tot equatoriale monteringen zijn er geen meridiaanomwentelingen en geen grote, uitstekende gewichten. De alt/az-modus is intuïtiever in het gebruik en er is geen nivellering nodig.
Leveringsomvang:
CDK 20
- Ingebouwde verwarmingselementen ter voorkoming van condensatie - De verwarmingselementen op de primaire en secundaire spiegel vereisen de afzonderlijk verkrijgbare Delta-T-controller #1329110 voor Planewave-telescopen met vooraf geïnstalleerde bekabeling voor de verwarming
- OTA-afdekking - Ter bescherming van de primaire spiegel en de binnenkant van de optische buis
- Flash-drive - Bevat software en instructies voor het collimeren en afstellen van de afstand tussen de primaire en secundaire spiegel
- Gereedschapsset (5812A35) - Standaard inbussleutel (alleen voor bestellingen vanuit Europa)
- Zachte afdekking voor de secundaire spiegel
- 12V AC-adapters
L-500
- Zes 3/8-16 x ¼" inbusbouten voor het vastschroeven van de montering aan de zuil of polar wedge
- Zes 3/8-16 x ¼" sluitringen
- Een aansluitbout met verlengstuk voor de RA-as voor de pooluitlijning met de polar wedge
- Planewave-zadel zwaluwstaartklem - wordt standaard meegeleverd met L-500- of L-600-montering voor bevestiging van CDK17-, CDK20- of CDK24-OTA's.
- Een 16' (4,8 m) USB-kabel – voor aansluiting van de montering op de besturingscomputer van de observatoria
- Een 120V AC-stroomkabel – voor de voeding van de montering
- Een standaardsleutelset – voor het vastdraaien van de schroeven op de montering
- Flash-drive – bevat de PWI4-software voor het aansturen van de montering en een installatiehandleiding
