Astronomía > Monturas & accesorios > Columnas y extensiones > Alargadores > Lacerta > Lacerta Adaptadores de columna de hormigón para EQ-6, NEQ-6, NEQ-6 R y EQ-8
Nº de producto: 77307

Adaptadores de columna de hormigón para EQ-6, NEQ-6, NEQ-6 R y EQ-8

Amarillo
facturable en 1-2 semanas + Tiempo transporte
  • Ideal para Skywatcher EQ6, EQ6-R, AZ-EQ6 y EQ8
  • Fabricado en Europa

Descripción del producto

En breve:

  • diseñado para la montura en una columna de hormigón
  • ideal para Skywatcher EQ6, EQ6-R, AZ-EQ6 y EQ8 (y similares)
  • 100% fabricado en Europa

Fijación de la montura a una columna de hormigón

La solución óptima para observatorios privados: estable, fácil de montar y variable. Esta versión del adaptador para pilar de hormigón es adecuada para Skywatcher EQ6, EQ6-R, AZ-EQ6 y EQ8, así como para todas las monturas de EE.UU. con conexiones idénticas, por ejemplo Orion Atlas y, con una ligera adaptación, también para las monturas Takahashi EM-11 y EM-200. Todos los orificios y roscas están pretaladrados.

Construcción

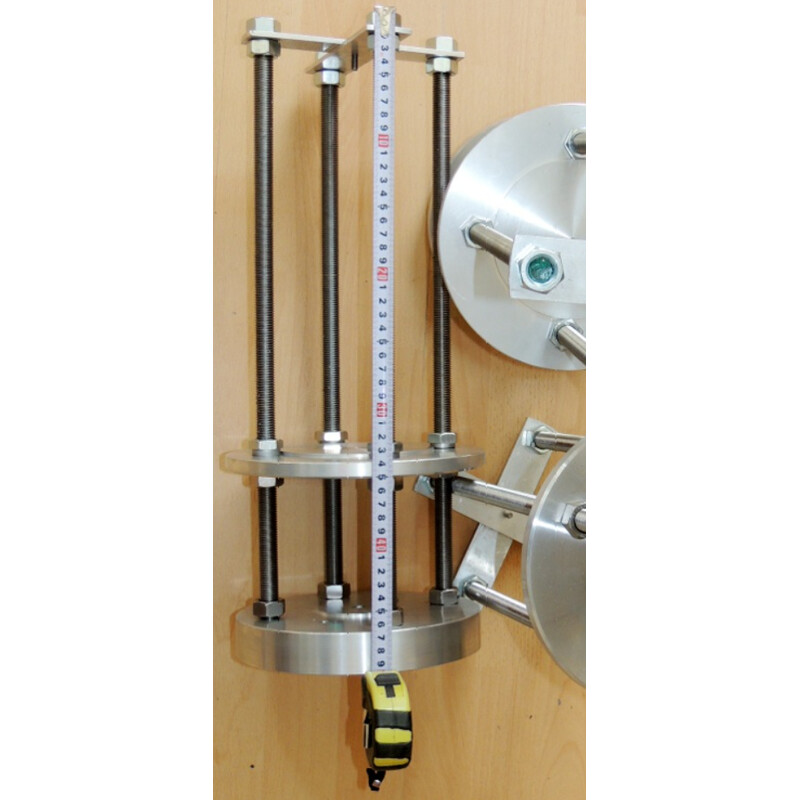

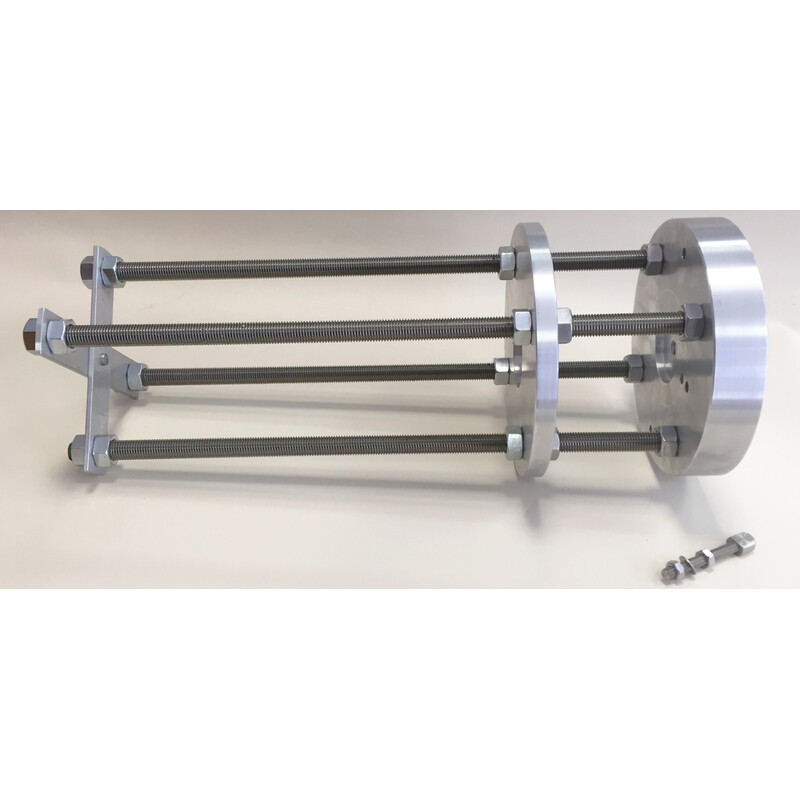

El adaptador de columna de hormigón consta de tres niveles, que están conectados por 4 fuertes varillas roscadas M16:

el nivel inferior, denominado estabilizador, consta de dos perfiles cruzados de aleación de aluminio, que se hunden totalmente en el hormigón. Sostienen o estabilizan las 4 varillas roscadas, de forma similar a la estructura metálica del hormigón armado.

El nivel central, llamado de cubierta, es una placa de metal macizo de 10 mm de grosor y 20 cm de diámetro. Esta placa ya es visible y cubre la columna desde arriba. Las varillas roscadas se atornillan con tuercas tanto desde arriba como desde abajo. Tras el fraguado en hormigón, sólo se puede acceder a las tuercas superiores.

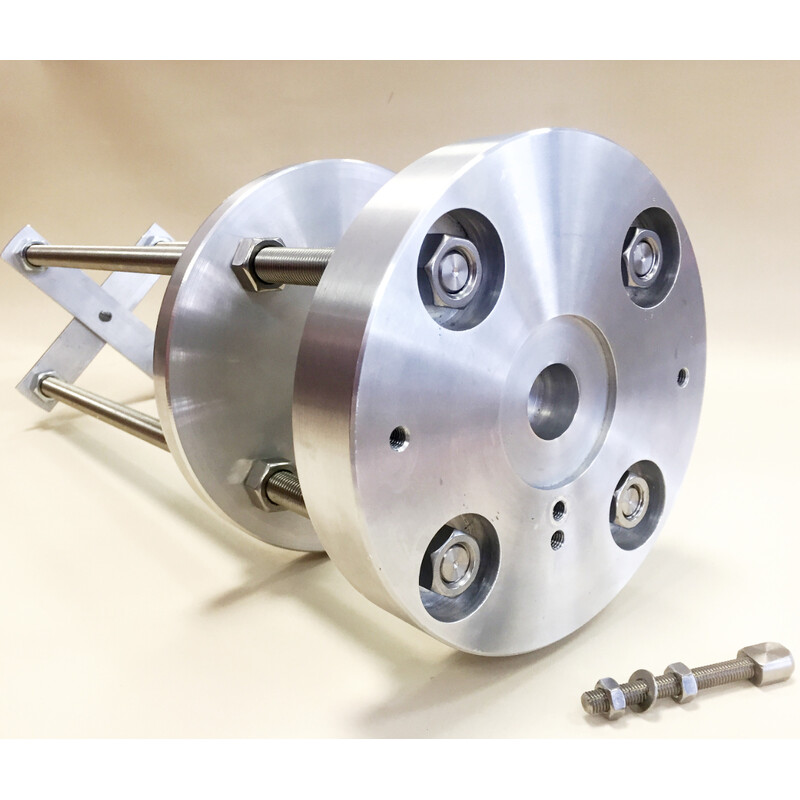

El nivel de apoyo es específico de la montura, aquí es donde se fija la montura. Sólo se necesita espacio suficiente entre el nivel de la cubierta y el nivel de apoyo para que la montura pueda fijarse o retirarse desde abajo (a mano o con herramientas). Todo el mundo puede fijar esta distancia antes de hundir el adaptador en el hormigón, gracias a la rosca continua de las varillas roscadas.

El pincho norte

Muchos astroaficionados se encontraron con el problema de que las EQ6 de diferentes años de fabricación también tienen una espiga norte de diferentes longitudes. Para evitar tediosos serrados o alargadores, Lacerta rediseñó la espiga Nord en 2017. El típico perfil Nord-Dorn, que se presiona desde la derecha y la izquierda mediante tornillos de ajuste horizontales, se asienta sobre una larga varilla roscada M8 y, por tanto, puede ajustarse individualmente en altura.

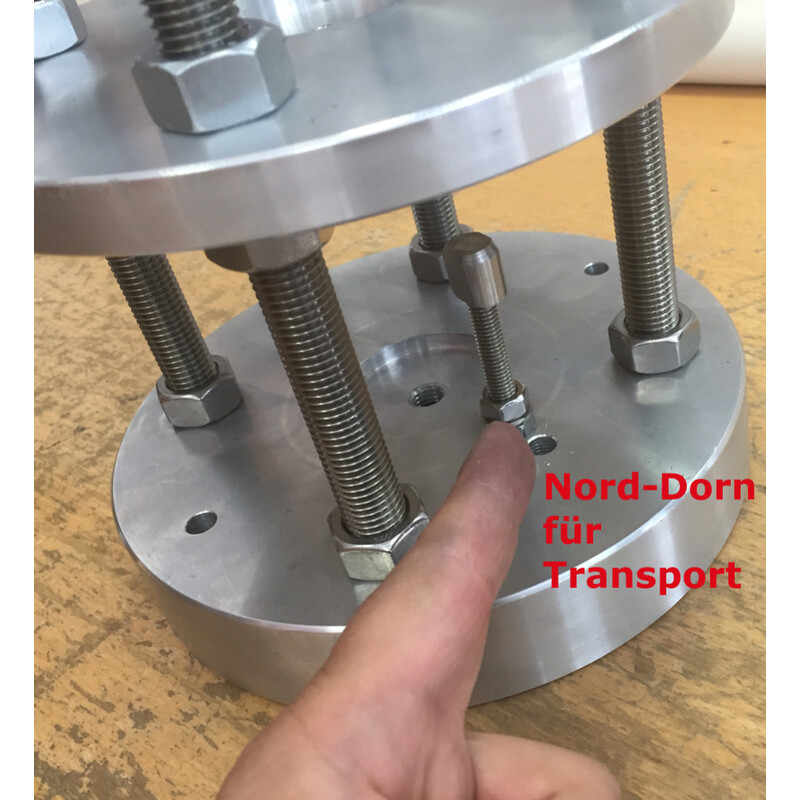

Para poder transportar el Nord-Dorn sin dañarlo, el mandril está montado al revés y orientado hacia abajo.

Montaje

Para este adaptador de columna de hormigón se necesita un tubo de encofrado adecuado (no incluido en el volumen de suministro) que dé la forma de la futura columna. El mandril norte (mandril sur en algunas monturas) se atornilla INVERTIDO en una rosca libre para el transporte; por favor, no vierta hormigón sobre él, sino desatorníllelo y atorníllelo en el orificio previsto. La altura de la pica puede ajustarse mediante las dos tuercas roscadas (de bloqueo). Es aconsejable probar el EQ6 o el EQ8 en la placa superior antes de hormigonar (en lenguaje llano, atorníllelo y luego vuelva a quitarlo; así podrá ver también cuánto espacio necesita la mano para apretar el tornillo de fijación central). Esta prueba también puede realizarse poco antes del hormigonado. Por razones de estabilidad, la plataforma debe tener una gran distancia al hormigón (distancia: nivel de cubierta a nivel de apoyo). La placa central se puede subir y bajar utilizando las 4 tuercas de fijación. Lo ideal es que la placa central "flote" sobre el hormigón aún líquido y que la distancia entre la plataforma central y la superior sea lo suficientemente grande como para que quepa una mano o una herramienta de atornillado.

Para garantizar la estabilidad de toda la columna, se requiere una cimentación adecuada, que se vierte de hormigón. En la cimentación acabada, el refuerzo debe sobresalir de la cimentación en el punto en el que posteriormente se fijará la columna para garantizar una transición estable entre la columna y la cimentación.

Coloque el tubo de encofrado en la cimentación y apóyelo lateralmente para que permanezca horizontal durante el vertido posterior (y posiblemente compruebe la dirección del compás con la montura colocada).

También se recomienda reforzar el tubo de encofrado con una armadura (lo ideal es que la armadura sobresalga de la placa base si ésta es lo suficientemente larga).

Vierta hormigón en el tubo de encofrado desde arriba hasta que esté lleno hasta el borde.

Ahora presione el adaptador de columna de hormigón con los perfiles cruzados primero en el hormigón hasta que el nivel de la cubierta esté a ras con el tubo de encofrado. Compruebe aquí que la espiga apunta en la dirección correcta (ATENCIÓN: en el nuevo EQ8-R, la espiga está hacia el sur)

Después del curado (puede tardar varios días en función de la producción y la temperatura), se puede retirar el soporte del pilar. A continuación, también se puede retirar el tubo de encofrado.

La montura puede atornillarse en su lugar.

Además de los tubos de encofrado de cartón originales, también se pueden utilizar tubos de PVC o de metal.

ATENCIÓN: el mandril norte/sur debe estar orientado hacia el norte/sur durante el vertido del hormigón para poder nivelar correctamente el EQ6 o el EQ8.

El tornillo de fijación central forma PARTE DE LA MONTURA, NUNCA lo suministramos nosotros. EQ6, EQ8, Takahashi etc... requieren diferentes tornillos centrales, es imposible tener un surtido de tornillos M8, M10, M12, 3/8" etc... tornillos de diferentes longitudes y tipos (hexagonal, hexágono interior,...).

Modificación sencilla para monturas Takahashi

Si desea acoplar una montura Takahashi EM-11 o EM-200, sólo tiene que taladrar la rosca M12 centrada del adaptador para columna de hormigón hasta un orificio de 12 mm de diámetro. Entonces podrá fijar la montura aquí utilizando los tornillos originales que Takahashi suministra con la cruz de eje.

Si al hacer el pedido nos indica que desea montar una montura Takahashi, estaremos encantados de prepararle el agujero.

Por supuesto, también tiene la opción de taladrar agujeros y roscas adicionales en el nivel de soporte para su propia (otra) montura. ¡Hay espacio suficiente en la gruesa placa de aluminio!

Fabricado 100% en Europa

Para apoyar la economía local, las placas de aluminio no se importan del Lejano Oriente, sino que se compran al fabricante de aluminio de la Baja Austria "BLECHA" y también se precortan allí. El procesamiento posterior corre a cargo de KITECH, una empresa unipersonal que se encarga del mantenimiento del histórico telescopio Heyde del observatorio Urania de Budapest desde hace más de 20 años. A continuación, los adaptadores para columnas de hormigón se ensamblan en la sucursal de Lacerta en Deutschkreutz, Burgenland. Incluso el embalaje procede de la UE: de una empresa sin ánimo de lucro que sólo emplea a personas con discapacidad.

Especificaciones

Capacidad


Idóneo para...
EQ6, EQ6-R, AZ-EQ6 y EQ8 de Skywatcher (y similares)

En general


Tipo
Trípode
Tipo de construcción
accesorios para monturas
Altura (cm)
50
Material
Aluminio
Peso (g)
9000
Diámetro (mm)
200

Seguridad productos

Fabricante: Lacerta GmbH, Schönbrunner Strasse 96, 1050 Wien, AT, www.teleskop-austria.com
