In breve:
- progettata per la montatura su una colonna di cemento
- ideale per Skywatcher EQ6, EQ6-R, AZ-EQ6 e EQ8 (e simili)
- 100% made in europa
Montatura da attaccare a una colonna di cemento
La soluzione ottimale per gli osservatori privati: stabile, facile da montare e variabile. Questa versione dell'adattatore per pilastri in cemento è adatta a Skywatcher EQ6, EQ6-R, AZ-EQ6 ed EQ8, nonché a tutte le montature USA con connessioni identiche, ad esempio Orion Atlas e, con un leggero adattamento, anche alle montature Takahashi EM-11 ed EM-200. Tutti i fori e le filettature sono preforati.
Costruzione

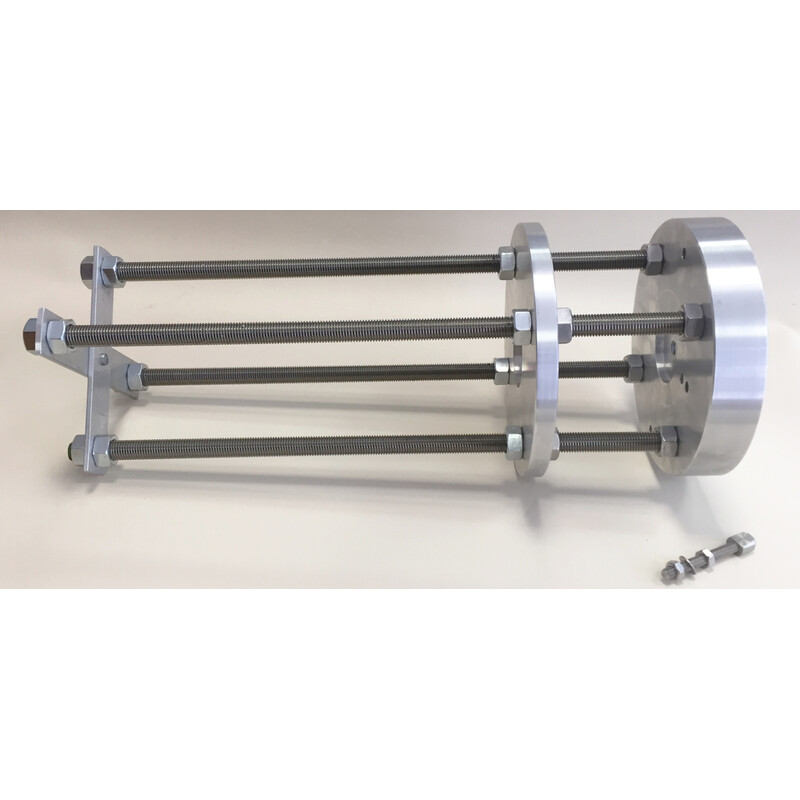

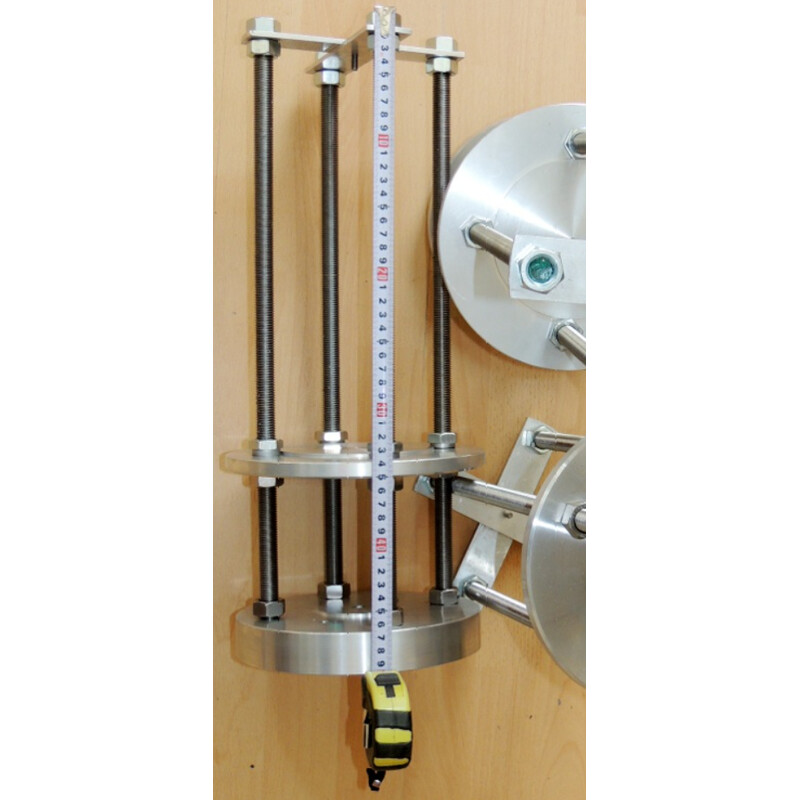

L'adattatore per colonne di cemento è composto da tre livelli, collegati da 4 robuste barre filettate M16:
il livello più basso, detto stabilizzatore, è costituito da due profili incrociati in lega di alluminio, che sono completamente affondati nel calcestruzzo. Essi trattengono o stabilizzano le 4 barre filettate, in modo simile alla struttura metallica nel cemento armato.
Il cosiddetto livello centrale dell'impalcato è una piastra metallica solida di 10 mm di spessore con un diametro di 20 cm. Questa piastra è già visibile e copre la colonna dall'alto. Le barre filettate sono avvitate in posizione con dadi sia dall'alto che dal basso. Dopo la posa nel calcestruzzo, solo i dadi superiori sono accessibili.

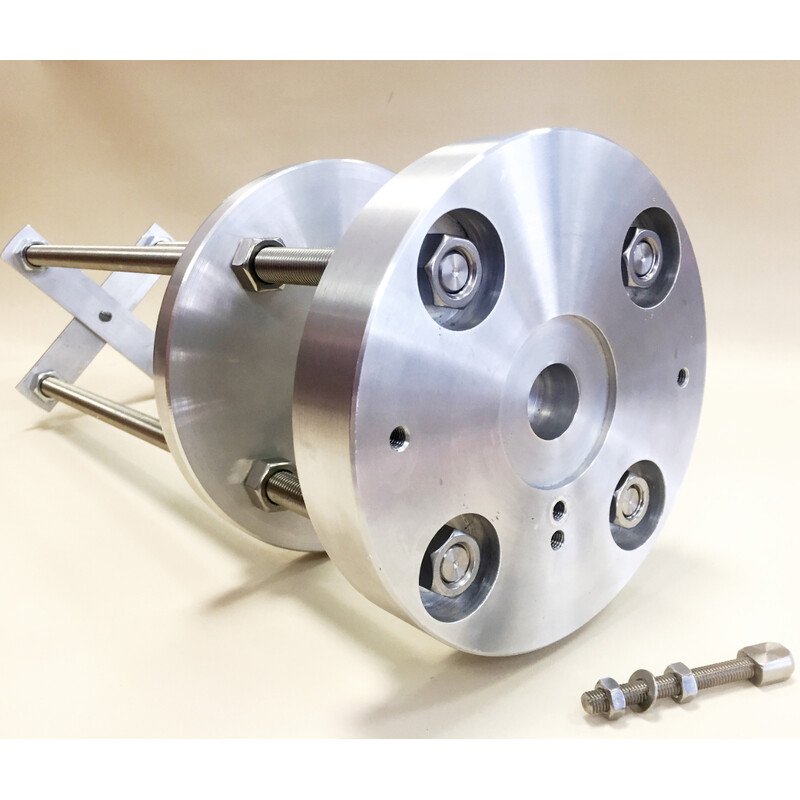

Il livello di supporto è specifico per il montaggio, è qui che viene fissata la montatura. Tra il livello del ponte e il livello di supporto è necessario solo lo spazio sufficiente affinché la montatura possa essere fissata o rimossa dal basso (a mano o con gli attrezzi). Tutti possono impostare questa distanza prima che l'adattatore venga affondato nel calcestruzzo, grazie alla filettatura continua delle barre filettate.
Il picco nord
Molti appassionati di astro si sono trovati di fronte al problema che gli EQ6 di diversi anni di produzione hanno anche un picchetto Nord di lunghezza diversa. Per evitare di segare o allungare in modo noioso, Lacerta ha ridisegnato il puntale Nord nel 2017. Il tipico profilo Nord-Dorn, che viene premuto da destra e da sinistra con viti di regolazione orizzontali, si trova su una lunga asta filettata M8 e può quindi essere regolato individualmente in altezza.

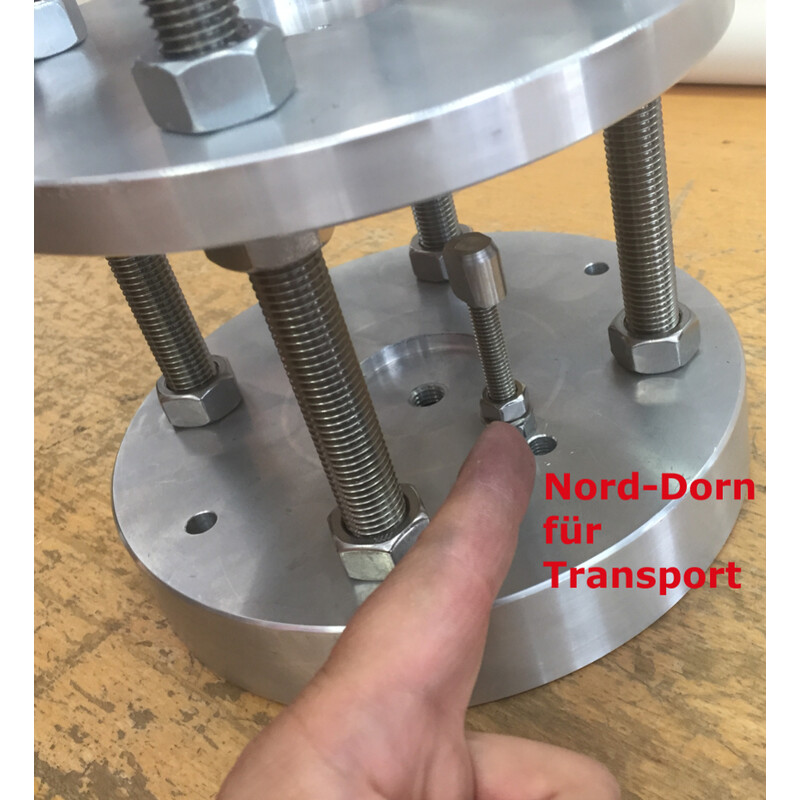

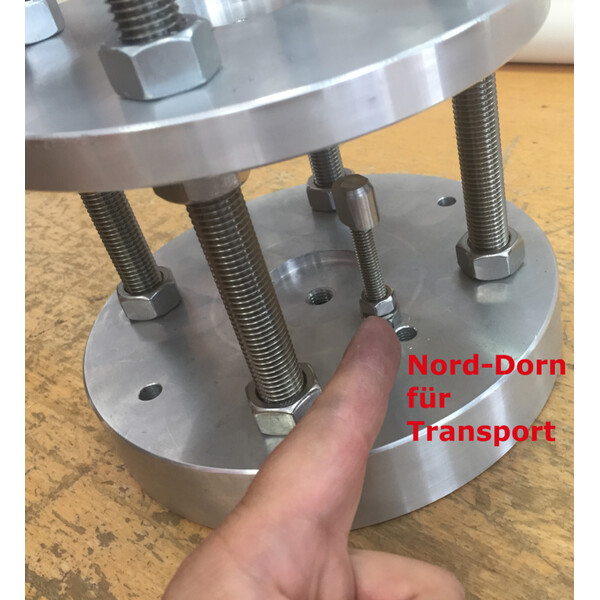

Per poter trasportare il Nord-Dorn senza danni, il mandrino è montato al contrario ed è rivolto verso il basso.
Montaggio
Per questo adattatore per colonne in calcestruzzo è necessario un tubo di cassaforma adatto (non incluso nella fornitura), che dà la forma della futura colonna. Il mandrino nord (mandrino sud su alcune montature) è avvitato INVERTITO in una filettatura libera per il trasporto; la preghiamo di non versarvi sopra il calcestruzzo, ma di svitarlo e di avvitarlo nel foro previsto. L'altezza del picchetto può essere regolata utilizzando i due dadi a vite (blocco). Si consiglia di provare l'EQ6 o l'EQ8 sulla piastra superiore prima di gettare il calcestruzzo (in parole povere, lo avviti e poi lo rimuova di nuovo - così potrà vedere quanto spazio è necessario alla mano per stringere la vite di fissaggio centrale). Questo test può essere effettuato anche poco prima della messa in opera del calcestruzzo. Per motivi di stabilità, la piattaforma deve avere una distanza elevata dal calcestruzzo (distanza: livello del ponte a livello del supporto). La piastra centrale può essere sollevata e abbassata utilizzando i 4 dadi a vite. Idealmente, la piastra centrale dovrebbe 'galleggiare' sul calcestruzzo ancora liquido e la distanza tra la piattaforma centrale e quella superiore dovrebbe essere abbastanza grande da consentire lo spazio per una mano o un utensile di avvitamento.
Per garantire la stabilità dell'intera colonna, è necessaria una fondazione adeguata, che viene realizzata in calcestruzzo. Nella fondazione finita, l'armatura deve sporgere dalla fondazione nel punto in cui la colonna sarà successivamente fissata, per garantire una transizione stabile tra la colonna e la fondazione.
Posizionare il tubo della cassaforma sulla fondazione e sostenerlo lateralmente in modo che rimanga orizzontale durante il getto successivo (ed eventualmente controllare la direzione della bussola con la montatura in posizione).
Si consiglia inoltre di rinforzare il tubo della cassaforma con un'armatura (idealmente con l'armatura che sporge dalla piastra di base, se questa è abbastanza lunga).
Versare il calcestruzzo nel tubo della cassaforma dall'alto fino a riempirlo completamente.
Ora prema l'adattatore della colonna in calcestruzzo con i profili incrociati per primo nel calcestruzzo, fino a quando il livello del ponte è a filo con il tubo della cassaforma. Verifichi qui che il picchetto sia rivolto nella giusta direzione (ATTENZIONE: sul nuovo EQ8-R, il picchetto è rivolto a sud).
Dopo l'indurimento (che può richiedere diversi giorni a seconda della produzione e della temperatura), il supporto della colonna può essere rimosso. Anche il tubo della cassaforma può essere rimosso.
La montatura può essere avvitata in posizione.
Oltre ai tubi di cassaforma originali in cartone, sono possibili anche tubi in PVC o metallo.
ATTENZIONE: il mandrino nord/sud deve essere rivolto verso nord/sud durante il getto del calcestruzzo, per poter livellare correttamente l'EQ6 o l'EQ8.
La vite di fissaggio centrale fa parte della montatura, non viene MAI fornita da noi. EQ6, EQ8, Takahashi ecc... richiedono viti centrali diverse, è impossibile avere un assortimento di viti M8, M10, M12, 3/8" ecc... in diverse lunghezze e tipi (esagonali, a brugola,...).
Semplice modifica per le montature Takahashi
Se desidera fissare una montatura Takahashi EM-11 o EM-200, deve solo forare la filettatura M12 centrata dell'adattatore per colonne in cemento fino a un foro con un diametro di 12 mm. Potrà quindi fissare la montatura qui, utilizzando la vite originale che Takahashi fornisce con la croce dell'asse.
Se al momento dell'ordine ci comunica che desidera montare una montatura Takahashi, saremo lieti di preparare il foro per lei.
Naturalmente, ha anche la possibilità di praticare ulteriori fori e filettature sul livello di supporto per la sua (altra) montatura. C'è spazio sufficiente sulla spessa piastra di alluminio!
Prodotto al 100% in europa
Per sostenere l'economia locale, le lastre di alluminio non vengono importate dall'Estremo Oriente, ma acquistate dal produttore di alluminio della Bassa Austria "BLECHA" e lì pretagliate. L'ulteriore lavorazione viene effettuata da KITECH, un'azienda individuale che da oltre 20 anni si occupa della manutenzione dello storico telescopio Heyde presso l'Osservatorio Urania di Budapest. Gli adattatori per colonne in calcestruzzo vengono poi assemblati presso la filiale Lacerta di Deutschkreutz, nel Burgenland. Anche l'imballaggio proviene dall'UE, da un'azienda no-profit che impiega solo persone con disabilità.
