In het kort:
- ontworpen voor montering op een zuil
- ideaal voor Skywatcher EQ6, EQ6-R, AZ-EQ6 en EQ8 (en vergelijkbaar)
- 100% gemaakt in europa
Bevestig montering aan een zuil
De optimale oplossing voor observatoria: stabiel, gemakkelijk te monteren en variabel. Deze versie van de betonpijleradapter is geschikt voor Skywatcher EQ6, EQ6-R, AZ-EQ6 en EQ8 en voor alle USA monteringen met identieke aansluitingen, bijv. Orion Atlas en met een kleine aanpassing ook voor Takahashi EM-11 en EM-200 monteringen. Alle gaten en schroefdraden zijn voorgeboord.
Constructie

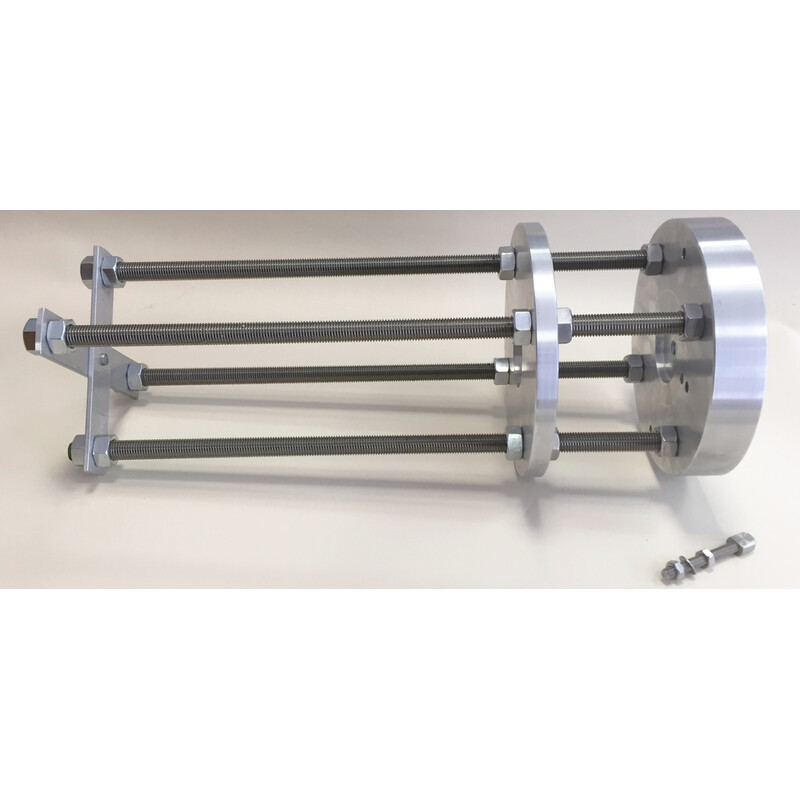

De adapters bestaan uit drie niveaus, die met elkaar verbonden zijn door 4 sterke M16 draadstangen:
het laagste zogenaamde stabilisatieniveau bestaat uit twee gekruiste profielen van aluminium, die volledig in het beton verzonken zijn. Ze houden of stabiliseren de 4 draadstangen, vergelijkbaar met de metalen structuur in gewapend beton.
Het middelste zogenaamde dekniveau is een 10 mm dikke massieve metalen plaat met een diameter van 20 cm. Deze plaat is al zichtbaar en bedekt de zuil van bovenaf. De draadstangen worden zowel van bovenaf als van onderaf met moeren vastgeschroefd. Na het plaatsen in beton zijn alleen de bovenste moeren toegankelijk.

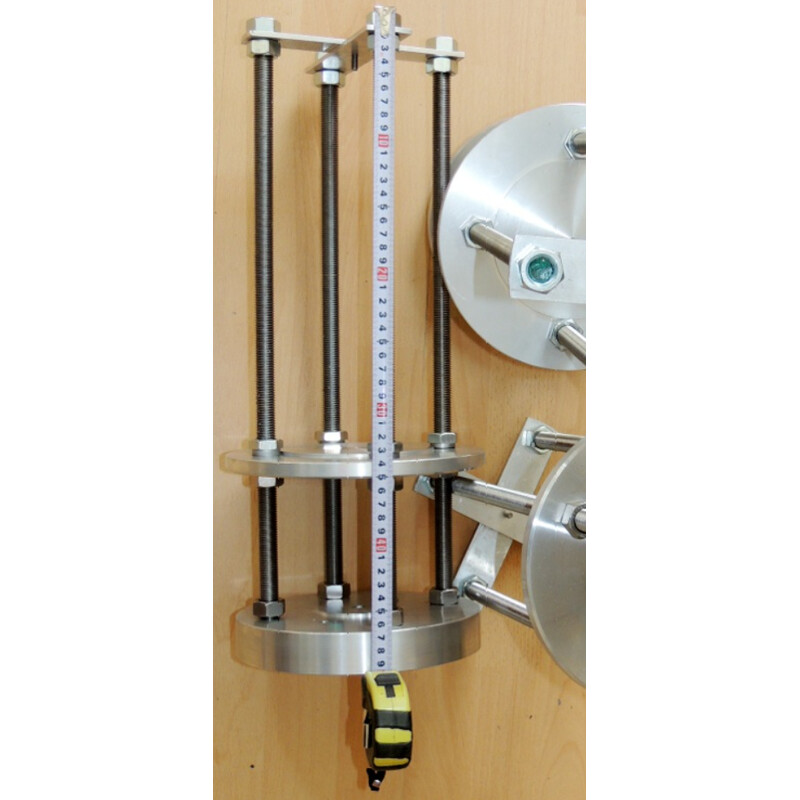

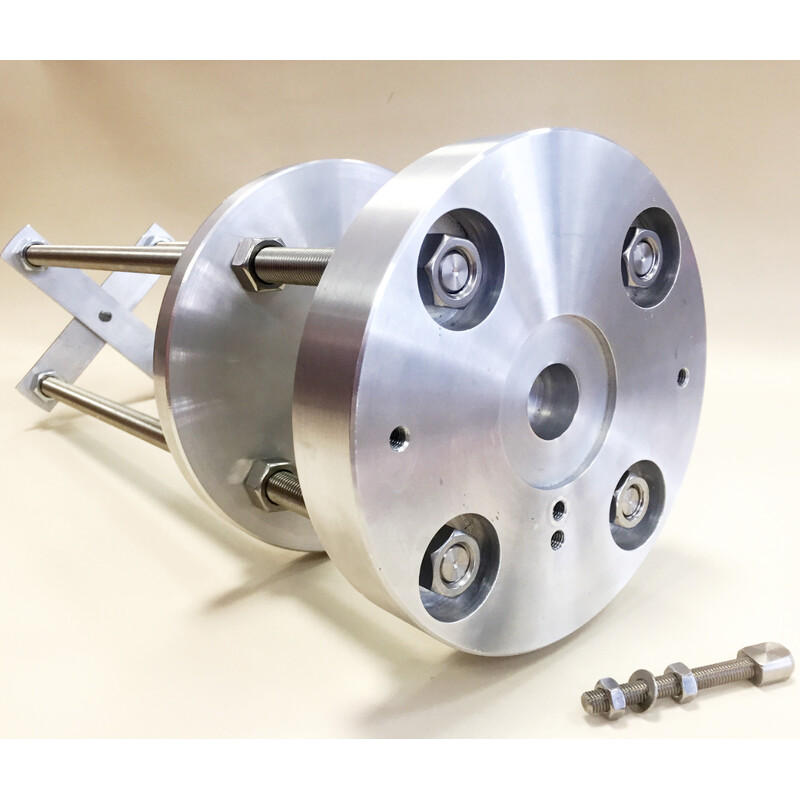

Het steunniveau is specifiek voor de montering, hier wordt de montering bevestigd. Er is slechts voldoende ruimte nodig tussen het dekniveau en het steunniveau zodat de montering van onderaf bevestigd of verwijderd kan worden (met de hand of met gereedschap). Iedereen kan deze afstand instellen voordat de adapter in het beton wordt verzonken, dankzij de doorlopende schroefdraad op de draadstangen.
De noordelijke spike
Veel astroliefhebbers liepen tegen het probleem aan dat de EQ6's uit verschillende bouwjaren ook een noordspies van verschillende lengtes hebben. Om vervelend zagen of verlengstukken te voorkomen, heeft Lacerta de Nord-spike in 2017 opnieuw ontworpen. Het typische Nord-Dorn profiel, dat met horizontale stelschroeven van rechts en links wordt aangedrukt, zit op een lange M8 draadstang en kan dus individueel in hoogte worden versteld.

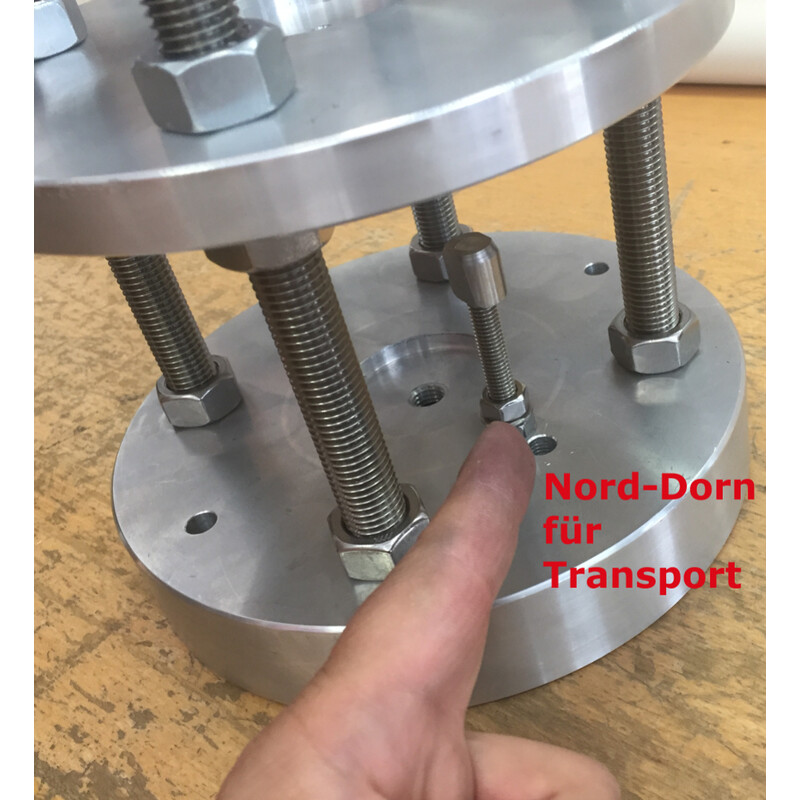

Om de Nord-Dorn zonder schade te kunnen vervoeren, is de doorn ondersteboven gemonteerd en naar beneden gericht.
Montage
Voor deze betonnen kolomadapter is een geschikte bekistingsbuis nodig (niet meegeleverd) die de vorm van de toekomstige zuil geeft. De noordelijke doorn (zuidelijke doorn bij sommige monteringen) is voor transport INGEKeerd in een vrije schroefdraad geschroefd; giet er geen beton overheen, maar schroef hem los en schroef hem in het daarvoor bestemde gat. De hoogte van de spike kan worden aangepast met behulp van de twee schroefmoeren (vergrendeling). Het is raadzaam om de EQ6 of EQ8 op de bovenplaat uit te proberen voordat u gaat betonstorten (in gewone taal: schroef hem vast en haal hem er dan weer af - dan kunt u ook zien hoeveel ruimte de hand nodig heeft om de centrale bevestigingsschroef vast te draaien). Deze test kan ook kort voor het betonneren worden uitgevoerd. Omwille van de stabiliteit moet het platform een grote afstand tot het beton hebben (afstand: dekniveau tot steunniveau). De middenplaat kan omhoog en omlaag worden gebracht met behulp van de 4 schroefmoeren. In het ideale geval "drijft" de middenplaat op het nog vloeibare beton en moet de afstand tussen het midden- en bovenplatform groot genoeg zijn om ruimte te laten voor een hand of een schroefgereedschap.
Om de stabiliteit van de hele zuil te garanderen, is een geschikte fundering nodig, die van beton wordt gestort. In de voltooide fundering moet de wapening uit de fundering steken op het punt waar de zuil later bevestigd zal worden om een stabiele overgang tussen de zuil en de fundering te garanderen.
Plaats de bekistingsbuis op de fundering en ondersteun deze zijdelings, zodat deze horizontaal blijft tijdens het daaropvolgende storten (en controleer eventueel de richting van het kompas met de montering op zijn plaats).
Het is ook aan te raden om de bekistingsbuis met een wapening te verstevigen (idealiter met de wapening die uit de voetplaat steekt als deze lang genoeg is)
Giet beton van bovenaf in de bekistingsbuis totdat deze tot de rand gevuld is.
Druk nu de betonnen kolomadapter met de gekruiste profielen eerst in het beton totdat het niveau van het dek gelijk is met de bekistingsbuis. Controleer hier of de spike in de juiste richting wijst (LET OP: bij de nieuwe EQ8-R wijst de spike naar het zuiden).
Na uitharding (kan enkele dagen duren, afhankelijk van productie en temperatuur) kan de kolomsteun worden verwijderd. De bekistingsbuis kan dan ook worden verwijderd.
De montering kan op zijn plaats worden geschroefd.
Naast de originele kartonnen bekistingsbuizen zijn ook PVC of metalen buizen mogelijk.
OPGELET: de noord/zuid-doorn moet tijdens het storten van het beton naar het noorden/zuiden gericht zijn om de EQ6 of EQ8 correct waterpas te kunnen stellen.
De centrale bevestigingsschroef maakt deel uit van de montering, deze wordt NOOIT door ons geleverd. EQ6, EQ8, Takahashi enz... hebben verschillende centrale schroeven nodig, het is onmogelijk om een assortiment M8, M10, M12, 3/8" enz... schroeven in verschillende lengtes en types (zeskant, inbus,...) te hebben.
Eenvoudige aanpassing voor Takahashi monteringen
Als u een Takahashi EM-11 of EM-200 montering wilt bevestigen, hoeft u alleen de gecentreerde M12 schroefdraad van de betonnen kolomadapter uit te boren tot een gat met een diameter van 12 mm. U kunt de montering hier dan bevestigen met de originele schroeven die Takahashi bij het assenkruis levert.
Als u ons bij uw bestelling laat weten dat u een Takahashi montering wilt monteren, maken wij het gat graag voor u klaar.
U hebt natuurlijk ook de mogelijkheid om extra gaten en schroefdraad op het steunniveau te boren voor uw eigen (andere) montering. Er is genoeg ruimte op de dikke aluminium plaat!
100% in europa geproduceerd
Om de lokale economie te ondersteunen, worden de aluminium platen niet geïmporteerd uit het Verre Oosten, maar ingekocht bij de Neder-Oostenrijkse aluminiumfabrikant "BLECHA" en daar ook voorgesneden. De verdere verwerking wordt uitgevoerd door KITECH, een eenmansbedrijf dat al meer dan 20 jaar de historische telescoop in de Urania Observatoria in Boedapest onderhoudt. De betonnen kolomadapters worden vervolgens geassembleerd in de Lacerta vestiging in Deutschkreutz, Burgenland. Zelfs de verpakking komt uit de EU - van een non-profit bedrijf dat alleen mensen met een handicap in dienst heeft.
