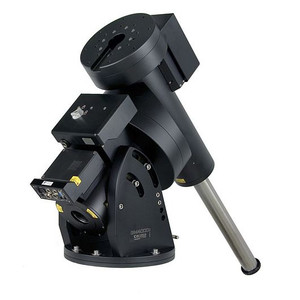

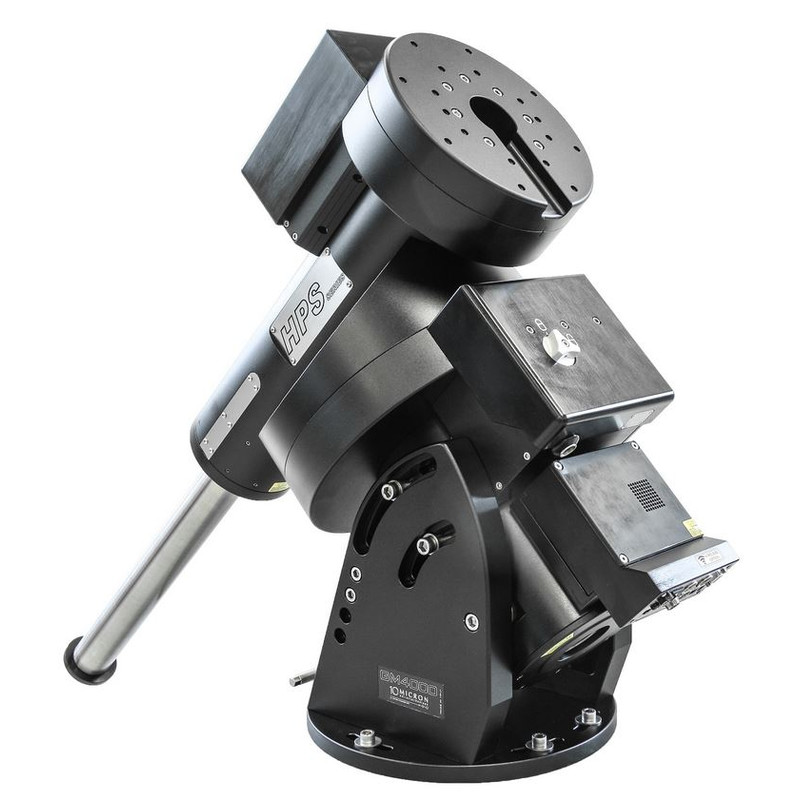

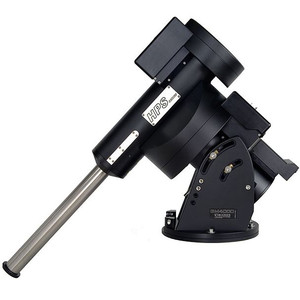

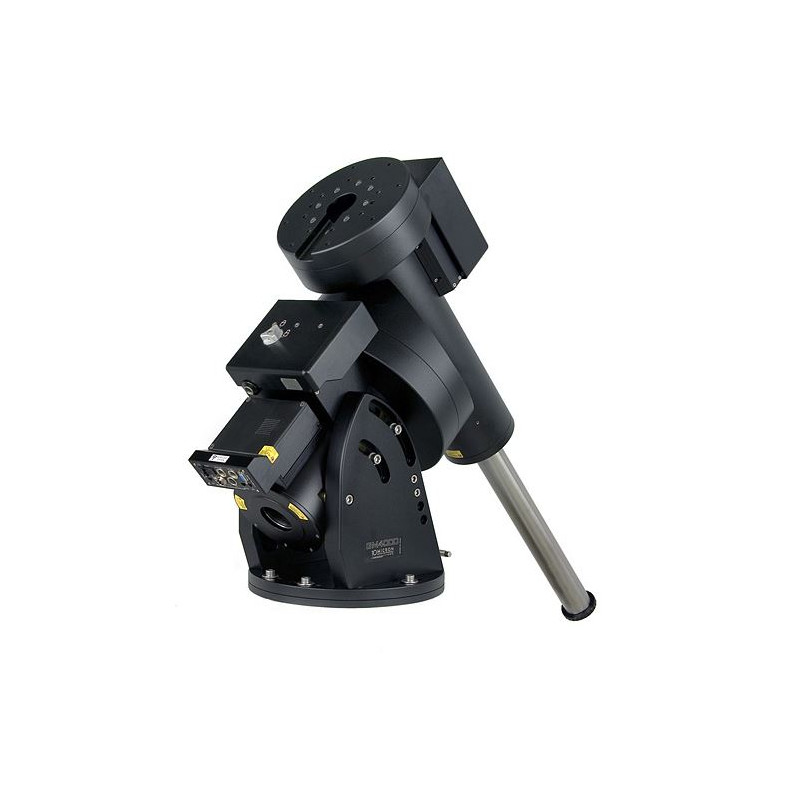

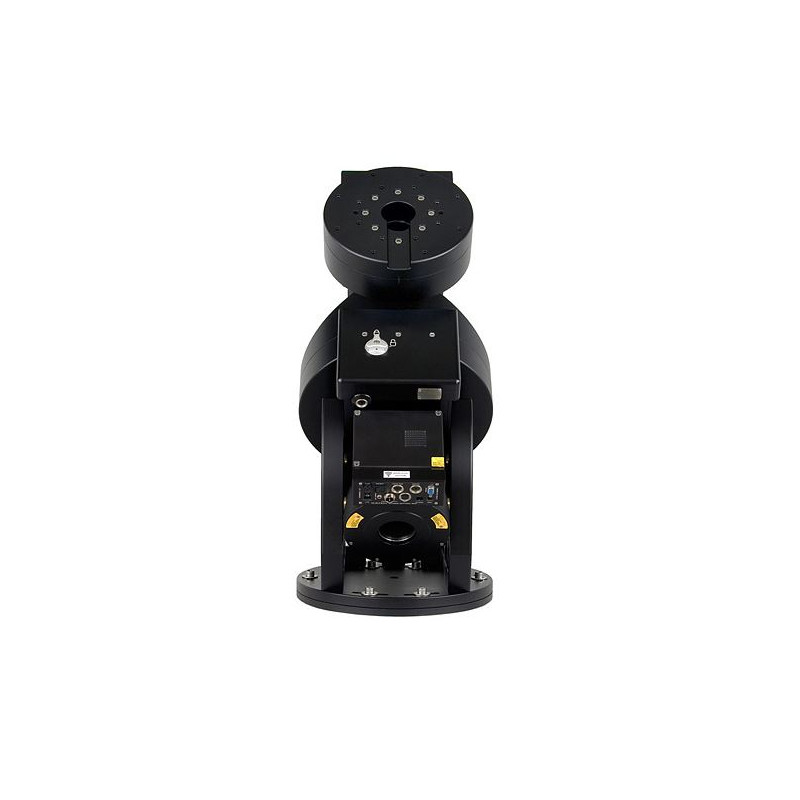

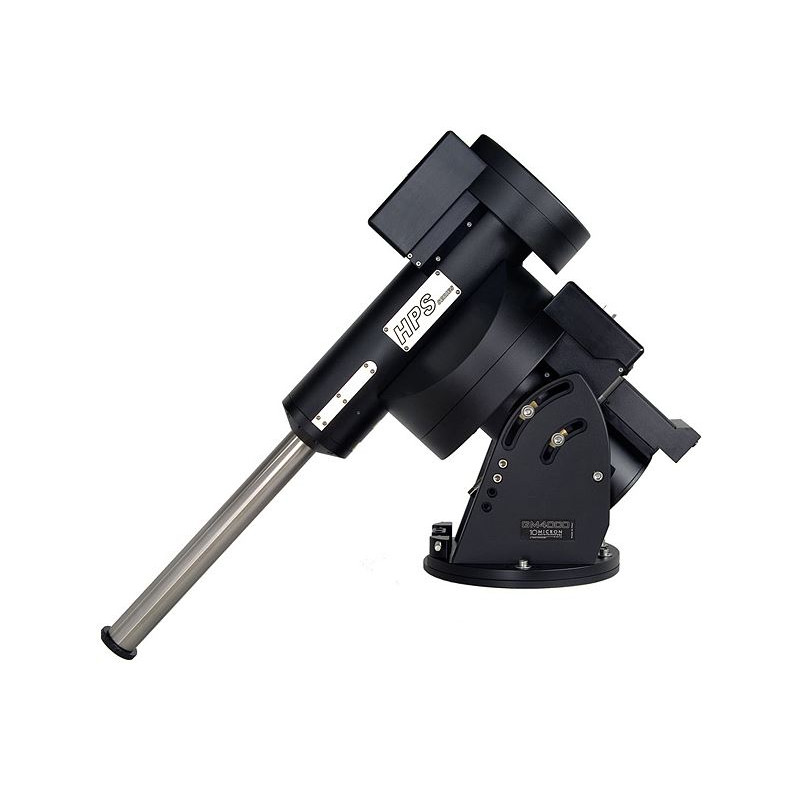

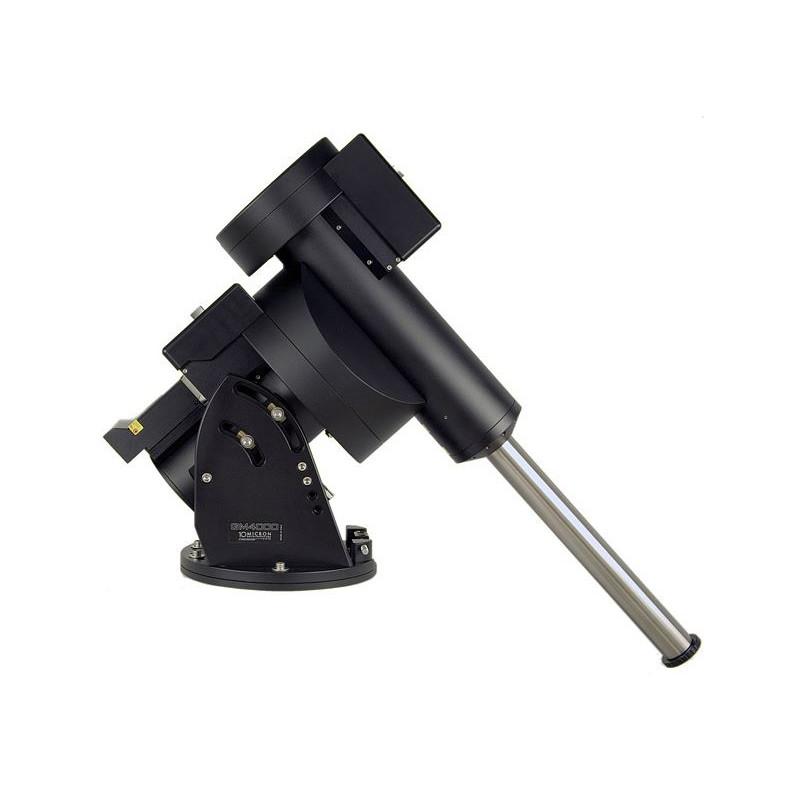

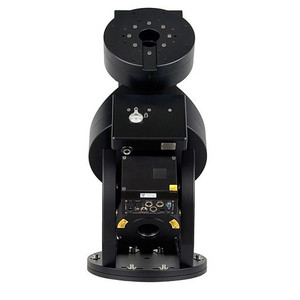

HPS son las siglas de High Precision and Speed (alta precisión y velocidad) y la montura HPS es una evolución de la conocida GM 4000 QCI de 10micron, con la misma mecánica probada, pero con encoders de alta precisión. El futuro comienza con la tecnología HPS. La GM 4000 HPS alcanza una velocidad de seguimiento y posicionamiento de satélites de 10 grados/segundo con una precisión de posicionamiento media < 20" y una precisión de seguimiento de aprox. 1"/15 min (pico a pico).
La nueva GM 4000 HPS dispone además de encoders absolutos de alta precisión en ambos ejes, lo que abre posibilidades completamente nuevas. La montura nunca pierde la orientación, incluso si se ajustan los ejes manualmente. Tampoco es necesario volver a alinearla después de un corte de corriente. En el uso móvil, la montura es más rápida y fácil de instalar y orientar que cualquier montura paraláctica convencional. La imagen adjunta, que se puede ampliar haciendo clic sobre ella, muestra una comparación directa del tamaño entre la GM 2000 HPS y la GM 4000 HPS.
- Carga máxima: 150 kg de peso puro del instrumento (se deben añadir contrapesos adicionales en la cantidad necesaria)
- Carga óptima: 125 kg de peso del instrumento (se deben añadir contrapesos adicionales en la cantidad necesaria).
Esta versión de la montura está equipada adicionalmente con el paquete ColdTemp para temperaturas de hasta -30°C.
- Lubricantes especiales para rodamientos y engranajes, funcionales hasta -60°C
- Cojinetes de eje precargados con suspensión especial en todos los ejes y árboles para igualar la temperatura
- PC Linux integrado en un diseño resistente al frío, especificado por el fabricante hasta -40°C
- Cable flexible de silicona en el interior de la montura, tendido como un solo cable, con aleación de cobre resistente al frío y revestimiento de silicona de gran elasticidad y a prueba de roturas (tecnología probada en la Antártida)
- Codificador absoluto con precarga de rodamiento, diseñado para temperaturas continuas de hasta -40°C
- Prueba de larga duración de varios días en cámara frigorífica
¡La adaptación WiFi no está disponible junto con el paquete ColdTemp!

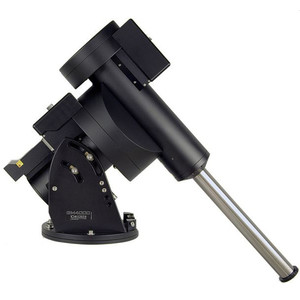

10 Micron fabrica monturas del más alto nivel. Las monturas GM 4000 QCI/HPS de 10 Micron son monturas GoTo robóticas pesadas con una capacidad de carga máxima (carga del instrumento) de 150 kg.
La GM 4000QCI/HPS es una montura de alta gama para el observatorio «definitivo».
La montura está disponible en versión móvil o fija. En la versión móvil, el centro de gravedad común del instrumento y los contrapesos está situado aproximadamente a 10 cm fuera del centro de la columna/trípode, tal y como es habitual en las monturas alemanas.
En la versión fija, el punto de intersección de los ejes está desplazado otros 150 mm del centro. De este modo, se evita de forma elegante una de las mayores desventajas de la montura alemana. ¡El principio de construcción corresponde al de una montura de columna articulada! El rango de giro de la instrumentación se ha ampliado enormemente, de modo que ya no se producen paradas forzadas al pasar por el meridiano.
La columna del telescopio es hueca para facilitar su transporte, por ejemplo, con fines de exposición. Para el montaje definitivo, la columna se rellena normalmente in situ con punzones de acero y, dependiendo de la altura de la columna, pesa hasta 750 kg, de modo que el centro de gravedad vuelve a situarse en el centro.
Resumen de las ventajas:
Mecánica
- sin acumulación de pequeñas piezas atornilladas, sino piezas fresadas de grandes dimensiones fabricadas en duraluminio macizo, lo que proporciona la máxima rigidez torsional y la mínima vibración
- Tecnología de accionamiento sin deslizamiento para una precisión máxima en el posicionamiento y el seguimiento.
- Precisión de apuntado: <120 segundos de arco
- Precisión de seguimiento: +/- 3" - sin autoguiado adicional - Velocidad de giro: 5°/seg - apto para seguimiento de satélites
- Opcionalmente con intersección de ejes centrada o desplazada hasta 40 cm hacia el norte, para un radio de giro máximo
- Pasacables central a través de la montura
- Sin vibraciones de resonancia gracias a las oscilaciones de alta frecuencia, ya que no hay accionamiento directo
- Calor residual extremadamente bajo en comparación con un accionamiento directo, por lo que no se produce «seeing» en la montura
Electrónica
- ¡Inteligente por sí mismo! Un procesador AMD funciona con un sofisticado firmware LINUX y permite, en modo autónomo, funciones para las que en otras monturas es necesario conectar un PC (por ejemplo, modelado T-Point integrado, seguimiento de cometas).
- Manejo opcional en modo autónomo (con dispositivo de control manual) o mediante PC.
- Totalmente apto para redes, interfaz LAN integrada, controlable a través de Internet.
- Funcionamiento robótico totalmente programable gracias a los límites de giro, los sensores de retorno al punto de origen y el interruptor de encendido/apagado controlable a distancia.
- Entrada separada para autoguiado
- Módulo GPS conectable
- No se necesita armario de control: todo el control por ordenador se encuentra en una pequeña carcasa en el eje RA.
- Actualizaciones de software y base de datos a través de Internet
- Conexiones de cable atornilladas
- Consumo de energía 24 V/5 A máx.
La enorme capacidad de carga y la alta precisión de seguimiento y posicionamiento, que solo se conoce en monturas profesionales, hacen de esta montura una base astronómica ideal, independientemente de la óptica que se desee adquirir posteriormente.
Contenido del envío:
- Montura GM 4000 QCI o HPS
- Caja de control
- Control manual y todos los cables
- Barra de contrapeso.
La GM 4000 QCI/HPS es una de las monturas más resistentes que se fabrican en serie. Por fin hay una montura asequible con una capacidad de carga de 150 kg, electrónica de última generación y alta eficiencia energética sin calor residual. La GM 4000 QCI/HPS cumple con las exigencias profesionales, y todo ello con una relación calidad-precio ideal de aproximadamente 127 € por kilogramo de carga útil. La montura GM 4000 QCI está disponible en dos versiones: como montura «móvil» con el centro de gravedad desplazado 10 cm hacia el sur y como montura fija para observatorios, con el centro de gravedad desplazado otros 15 cm hacia el exterior. De este modo, la limitación tan citada del diseño alemán se convierte en una ventaja. La GM 4000 ST puede utilizarse en forma de montura con columna articulada, lo que permite incluso giros de hasta 30° sobre el meridiano con una apertura óptica de 60 cm sin ningún problema. Con aperturas más pequeñas, se puede evitar por completo el giro de la montura, lo que supone una ventaja importante para todas las aplicaciones de medición robótica, así como para la astrofotografía. La GM 4000 QCI es una de las pocas monturas del mercado en la que se pueden pasar tantos cables como se desee directamente a través del eje polar hasta el telescopio (o lateralmente al eje DE). De este modo, ya no hay peligro de que los cables se enreden o se rompan al utilizar accesorios en el ocular que requieran conexiones eléctricas (cámara CCD, enfocador manual con motor paso a paso).
Estos argumentos han convencido, además de a un gran número de universidades y observatorios públicos, a los siguientes clientes:
- DLR Berlín: comunicación por satélite, requisitos extremos de posicionamiento y seguimiento Instituto de Investigación Planetaria, desierto de Atacama,
- Chile: observación paralela continua del campo estelar COROT,
- Instituto Alfred Wegener: investigación meteorológica en el Polo Sur, a -80 grados centígrados y en Spitzbergen.
La serie HPS: precisión real para su futuro astronómico
Fotografía sin guiado automático, seguimiento de satélites, espectroscopia de alta precisión para buscar exoplanetas, ¡incluso con equipos móviles!
GM 1000 HPS: ~ 25 kg de capacidad de carga
GM 2000 HPS: ~ 50 kg de capacidad de carga
GM 3000 HPS: ~ 100 kg de capacidad de carga
GM 4000 HPS: ~ 150 kg de capacidad de carga.
MECÁNICA
- Accionamiento helicoidal autobloqueante de alta precisión con embragues deslizantes clásicos
- Servomotores de DC de alta potencia: el motor no se cala en caso de desequilibrio
- GM 1000 HPS con codificadores de alta precisión y máxima portabilidad para un funcionamiento autónomo en desplazamientos
- Cableado interno: no quedan cables de motor en el exterior.
ELECTRÓNICA
- Codificadores absolutos en los ejes AR y DEC con más de 10 millones de incrementos (interpolados), totalmente encapsulados y calibrados

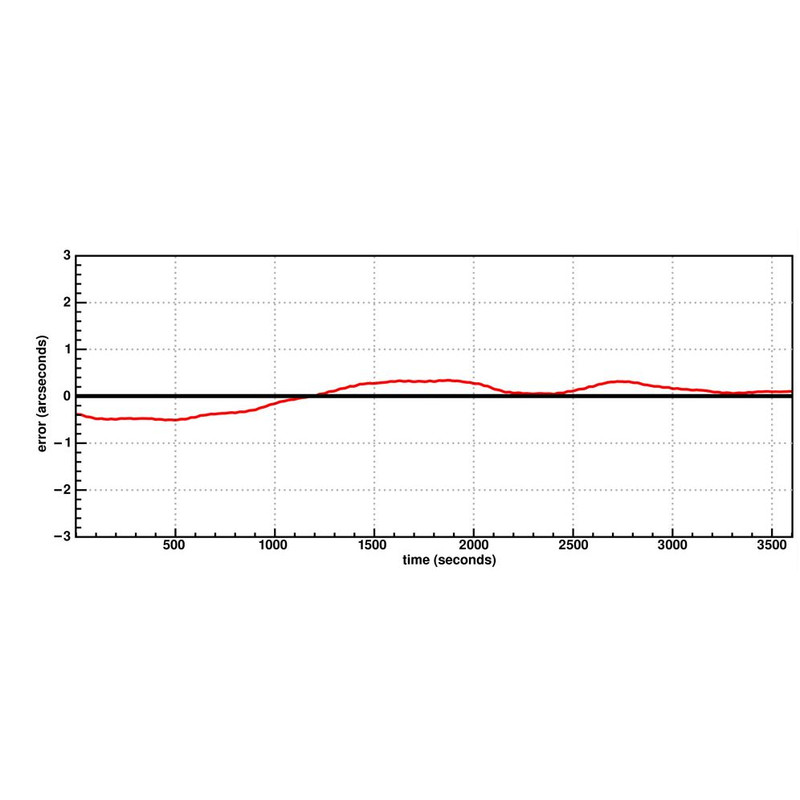

- Precisión de seguimiento de hasta 0,5" RMS para exposiciones largas ¡sin guiado!
- Velocidad de seguimiento de satélites de ¡hasta 20 grados por segundo!
- Consumo de energía muy bajo y caja electrónica pequeña (20 x 15 x 8 cm)
- Después de cada uso, la electrónica (caja y controlador manual) puede extraerse con facilidad. De este modo se evitan los daños debidos al envejecimiento prematuro y la humedad.
FIRMWARE
- Corrección totalmente automática de la refracción atmosférica: la única forma de conseguir exposiciones largas perfectas sin guiado
- Firmware intuitivo V 2 y controlador QSI, con sistema informático basado en Linux con microprocesador AMD incl.
- GoTo preciso, gracias a la alineación multiestelar y a los modelos de apuntamiento; se pueden importar órbitas de satélites y cometas desde directorios web y programar individualmente múltiples sesiones de observación
- Firmware muy bien documentado, con manuales en alemán e inglés
- Funcionamiento autónomo sin software de planetario con el mando de control
- Con opciones de conexión para control remoto (LAN, RS) a través de cualquier programa de planetario común
- Equilibrado electrónico sin abrir los ejes (se mantiene el modelo de apuntamiento)
- Alineación de la Polar precisa, rápida y muy exacta gracias a los más modernos procedimientos de alineación por software.
INTERFACES
- RS232, Ethernet, wifi (WLAN)
- Conexiones para: GPS, guiado automático, teclado, montura, AUX e interruptor remoto
- Software para PC: Virtual Keypad, Clock Sync Tool, Multi Mount y controlador ASCOM.
Actualización: caja de control de 10micron

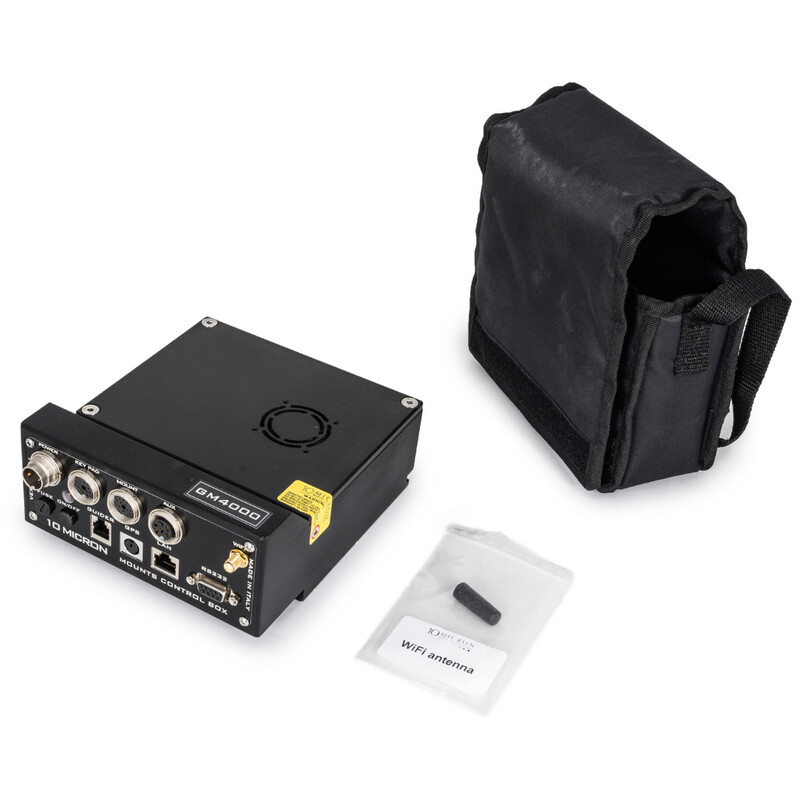

10Micron ha revisado el hardware de la caja de control electrónica. Con efecto inmediato, todas las monturas 10Micron se suministrarán de serie con la nueva caja de control versión 3.
Nuevas características importantes de la caja de control V3:
- Potente placa base - Nuevo procesador basado en AM Arms para un mayor rendimiento y garantía de futuro.
- Conectores industriales de alta calidad - Todas las conexiones de alimentación y datos están equipadas con conectores Binder de alta calidad procedentes de Alemania y ofrecen una protección mejorada contra la humedad, el polvo y las influencias ambientales.
- Conectividad mejorada - Una conexión especial para una antena WiFi externa optimiza la comunicación inalámbrica.
- Interfaces de datos optimizadas - Los nuevos puertos RJ para LAN, autoguiado y GPS garantizan una transmisión fiable de la señal.
- Integración precisa del GPS - El módulo GPS se conecta ahora a través de una interfaz PS2 (en lugar de RJ) y dispone de una señal PPS integrada para una medición del tiempo de alta precisión, ideal para el seguimiento por satélite.
- Toma/enchufe profesional para la alimentación - La conexión anterior se ha sustituido por un enchufe Binder de dos clavijas para 24 V CC. En el volumen de suministro se incluye un nuevo cable de alimentación.
- Interfaz AUX ampliada - Conexión AUX de 6 patillas (DIN EN 61076-2-106) - mejora el obturador de los interruptores remotos y la respuesta al encender.

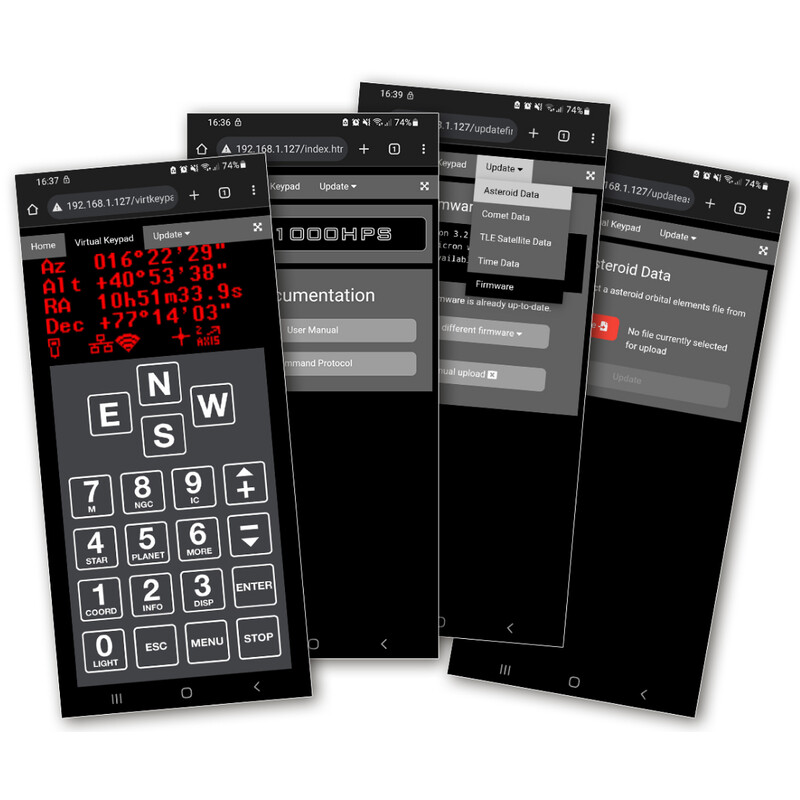

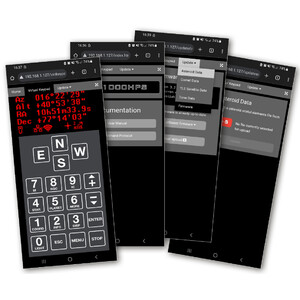

Nueva interfaz web para todas las monturas 10Micron
La nueva interfaz de control es accesible a través de cualquier navegador web, sin necesidad de software adicional. La montura se muestra en la red local directamente bajo su nombre de dispositivo.
Funciones de la nueva interfaz(a partir del firmware 3.0):
- Acceso directo al manual del usuario y al registro de comandos
- Descarga de datos TLE, así como de datos de cometas y asteroides
- Comprobación automática del firmware y actualizaciones sencillas
- Caja de control manual virtual con todas las funciones del teclado físico
- Compatible con cualquier navegador y cualquier dispositivo (PC, portátiles, tabletas y Smartphones) y con todos los sistemas operativos
