Artikelnummer: 72182

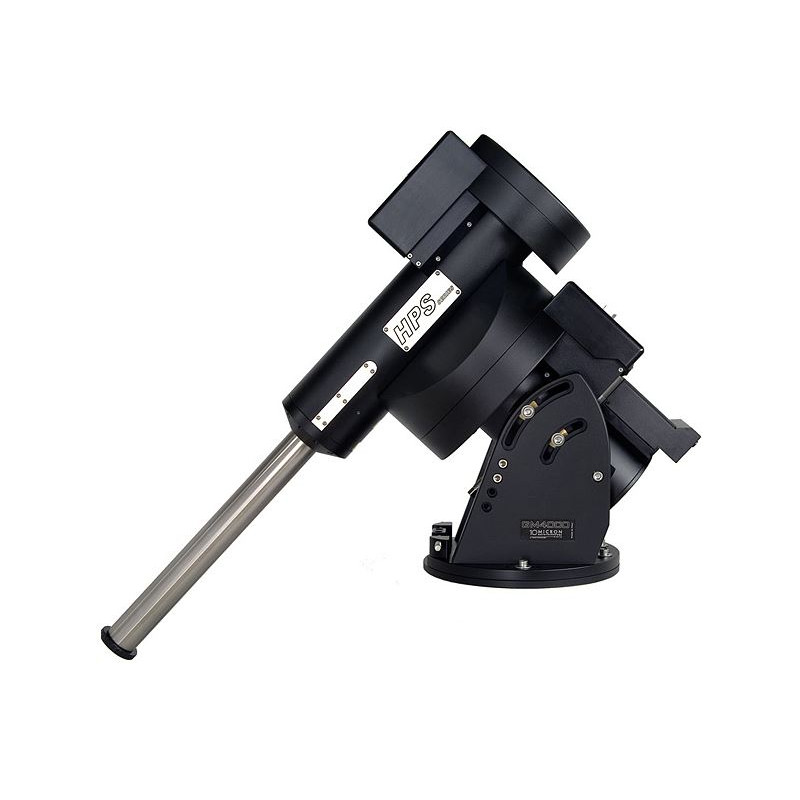

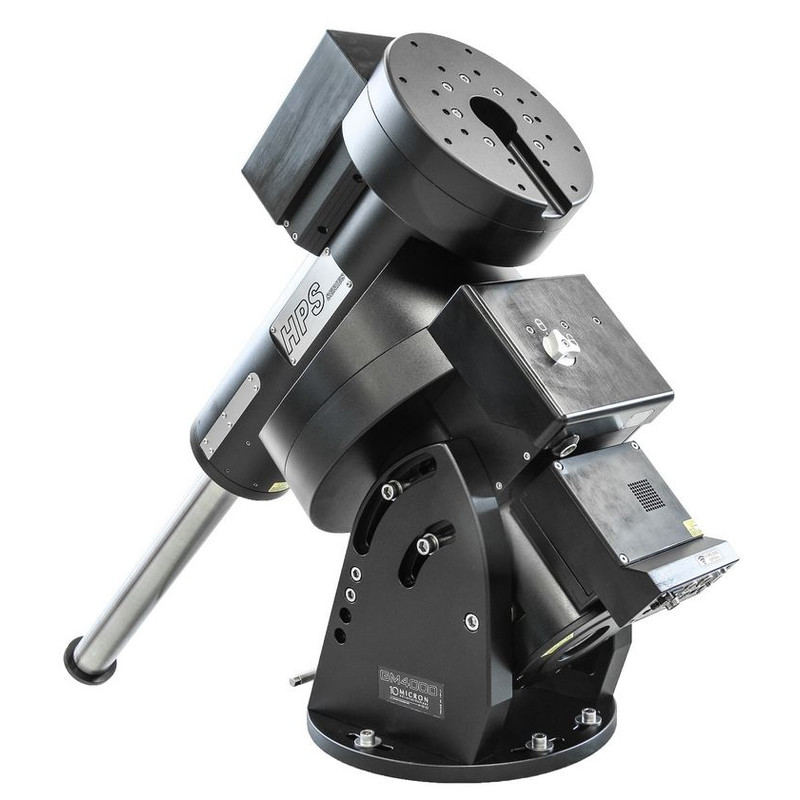

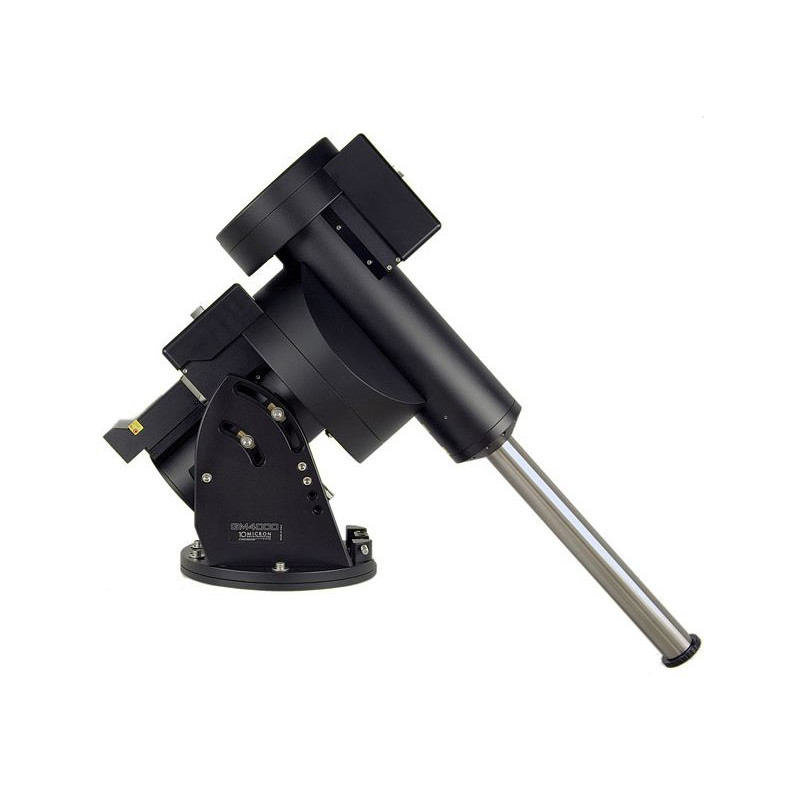

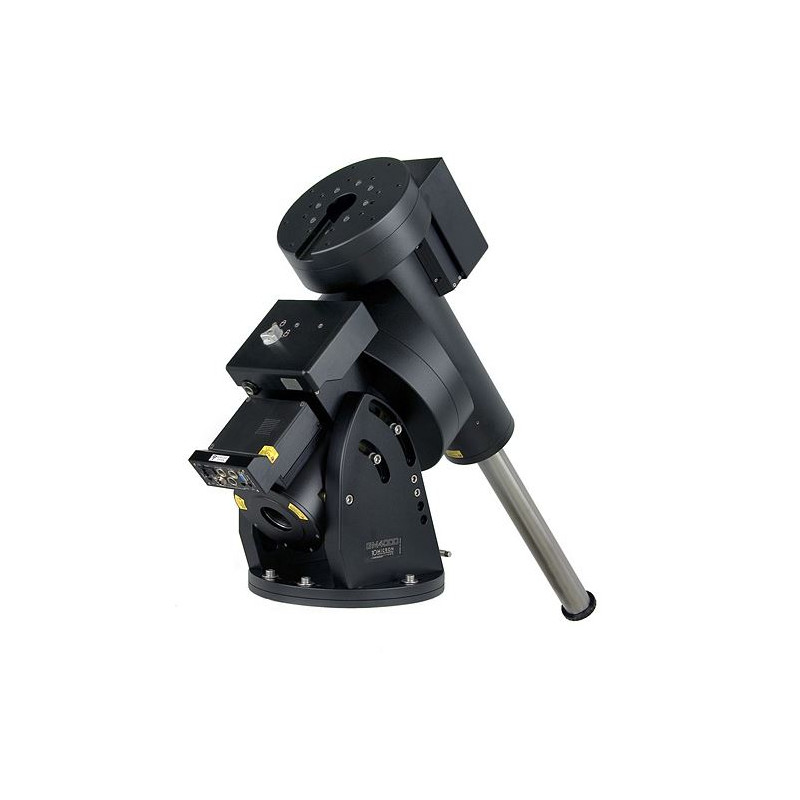

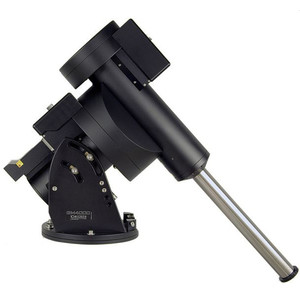

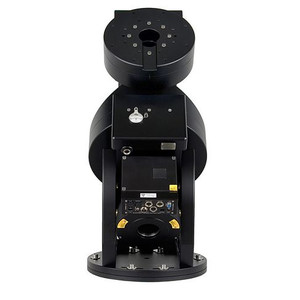

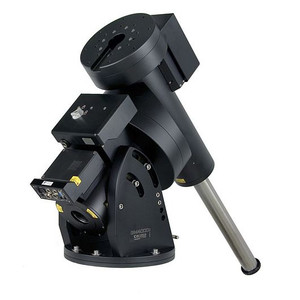

Montering GM 4000 HPS II ColdTemp GoTo

korte termijn
Klaar voor verzending in 1-2 weken + verzendtijd

Productomschrijving

Let op: Een hoogwaardig product van deze omvang wordt in een speciaal gemaakte houten kist met speciale houder geleverd. Deze bijzonder uitgebreide verpakking is nodig om hem veilig te kunnen vervoeren en moet daarom apart in rekening worden gebracht.

HPS staat voor High Precision and Speed en de HPS-monting is een doorontwikkeling van de bekende GM 4000 QCI van 10micron met dezelfde beproefde mechanica, maar met zeer nauwkeurige encoders. De toekomst begint met de HPS-technologie. De GM 4000 HPS bereikt een satellietvolgsnelheid en positioneringssnelheid van 10 graden/sec. bij een gemiddelde positioneringsnauwkeurigheid van < 20" en een volgnauwkeurigheid van ca. 1"/15 min (piek tot piek).

De nieuwe GM 4000 HPS beschikt bovendien over uiterst nauwkeurige absolute encoders op beide assen, wat geheel nieuwe mogelijkheden biedt. De montering verliest nooit zijn oriëntatie, zelfs niet wanneer de assen handmatig worden versteld. Ook na een stroomstoring is geen nieuwe uitlijning nodig. Bij mobiel gebruik is de montering sneller en eenvoudiger op te zetten en uit te richten dan elke conventionele parallactische montering. Een directe vergelijking van de afmetingen tussen de GM 2000 HPS en de GM 4000 HPS is te zien in de afbeelding hiernaast, die door aanklikken kan worden vergroot.

  • Maximale belasting: 150 kg puur instrumentgewicht (tegengewichten moeten in het benodigde aantal extra worden aangebracht)
  • Optimaal laadvermogen: 125 kg instrumentgewicht (tegengewichten moeten in het benodigde aantal extra worden aangebracht)

Deze versie van de montering is extra uitgerust met het ColdTemp-pakket voor temperaturen tot -30°C.

  • Speciale smeermiddelen voor lagers en tandwielen, functioneel tot -60°C
  • Voorgespannen aslagers met speciale ophanging op alle assen en assen voor temperatuurnivellering
  • Geïntegreerde Linux PC in een koudebestendig ontwerp, gespecificeerd door de fabrikant tot -40°C
  • Silicone kabel in de montering, gelegd als één kabel, met koudebestendige koperlegering en zeer elastische, breukvaste siliconenmantel (technologie getest op Antarctica)
  • Absolute encoder met lagervoorspanning, ontworpen voor continue temperaturen tot -40°C
  • Langdurige test van meerdere dagen in een koude kamer

De WiFi-aanpassing is niet beschikbaar in combinatie met het ColdTemp-pakket!

10 Micron produceert monteringen van het hoogste niveau. De GM 4000 QCI/HPS-monteringen van 10 Micron zijn zware robotgestuurde GoTo-monteringen met een maximaal draagvermogen (instrumentbelasting) van 150 kg.

De GM 4000QCI/HPS is een hoogwaardige montering voor de 'definitieve' sterrenwacht.

De montering is naar keuze leverbaar in een mobiele of stationaire uitvoering. Bij de mobiele uitvoering ligt het gezamenlijke zwaartepunt van het instrument en de gewichten ongeveer 10 cm buiten het midden van de zuil/statief, zoals gebruikelijk is bij Duitse monteringen.
Bij de stationaire variant is het snijpunt van de assen nog eens 150 mm uit het midden verplaatst. Op deze manier wordt een van de grootste nadelen van de Duitse montering op elegante wijze omzeild. Het constructieprincipe komt overeen met een knikkolommontering! Het zwenkbereik voor de instrumenten is enorm vergroot, zodat gedwongen stops bij het passeren van de meridiaan niet meer nodig zijn!
De telescoopzuil is hol vanwege de transporteerbaarheid, bijvoorbeeld voor tentoonstellingsdoeleinden. Bij een definitieve montage wordt de zuil in de regel direct ter plaatse gevuld met stalen pennen en weegt dan, afhankelijk van de hoogte van de zuil, tot 750 kg, zodat het zwaartepunt weer in het midden komt te liggen.

De voordelen in één oogopslag:

Mechanica

  • Geen opeenhoping van veel geschroefde kleine onderdelen, maar groot gedimensioneerde gefreesde onderdelen van massief duraluminium zorgen voor een hoge torsiestijfheid en trillingsarmheid.
  • Slipvrije aandrijftechnologie voor de hoogste precisie bij positionering en tracking
  • Positioneringsnauwkeurigheid: <120 boogseconden
  • Volgnauwkeurigheid: +/- 3" - zonder extra autoguiding - Zwenksnelheid: 5°/sec - geschikt voor satellietvolging
  • Naar keuze met as snijpunt centraal of tot 40 cm naar het noorden verschoven, voor een zo groot mogelijke zwenkradius
  • Centrale kabeldoorvoer door de montering
  • Vrij van resonantietrillingen door hoogfrequente trillingen, omdat er geen directe aandrijving is
  • Extreem lage warmteafgifte in vergelijking met een directe aandrijving, waardoor er geen "monteringseeing" optreedt


Elektronica

  • Zelfintelligent! Een AMD-processor werkt met een geavanceerde LINUX-firmware en maakt in stand-alone-bedrijf functies mogelijk waarvoor bij andere monteringen een pc moet worden aangesloten (bijv. geïntegreerde T-Point-modellering, Comet Tracking).
  • Bediening naar keuze in stand-alone-bedrijf (met handcontroller) of via pc
  • Volledig netwerkcompatibel, geïntegreerde LAN-interface, via internet te bedienen
  • Volledig voorprogrammeerbare, robotachtige werking mogelijk dankzij slew limits, homing sensoren en op afstand bedienbare aan/uit-schakelaar
  • Aparte autoguider-ingang
  • GPS-module aansluitbaar
  • Er is geen schakelkast nodig – de volledige computerbesturing bevindt zich in een kleine behuizing op de RA-as.
  • Software- en database-updates via internet-firmware-update
  • Geschroefde kabelverbindingen
  • Stroomverbruik 24 V/5 A max.


Het enorme draagvermogen en de hoge volg- en positioneringsnauwkeurigheid, die men anders alleen van professionele monteringen kent, maken deze montering tot een ideale astronomische basis, ongeacht welke optiek men later wil aanschaffen.

Leveringsomvang:

  • Montiering GM 4000 QCI of HPS
  • Controlekast
  • Handbediening en alle kabels
  • Contragewichtstang.

De GM 4000 QCI/HPS is een van de meest stabiele monteringen die in serie geproduceerd worden. Eindelijk is er een betaalbare montering met een draagvermogen van 150 kg, ultramoderne elektronica en een hoge energie-efficiëntie zonder afvalwarmte! De GM 4000 QCI/HPS voldoet aan professionele eisen - tegen een ideale prijs-prestatieverhouding van ca. € 127,- per kilogram laadvermogen! De GM 4000 QCI montering is verkrijgbaar in twee versies - ten eerste als een "mobiele" montering waarbij het zwaartepunt 10 cm naar het zuiden verschoven is; en ten tweede als een permanent gemonteerde observatoria montering waarbij het zwaartepunt nog eens 15 cm uit het midden verschoven is. Op deze manier wordt de vaak genoemde beperking van het Duitse ontwerp omgezet in een voordeel. De GM 4000 ST kan worden gebruikt in de vorm van een scharnierende kolomhouder - zelfs draaien tot 30° boven de meridiaan is gemakkelijk mogelijk met een opening van 60 cm. Met kleinere diafragma's kan het kantelen van de montering volledig worden vermeden - een belangrijk voordeel voor alle robotachtige messen en voor astrofotografie. De GM 4000 QCI is een van de weinige monteringen op de markt waarbij een willekeurig aantal kabels direct door de poolas naar de telescoop kan worden gelust (of lateraal naar de DE-as). Er is bijvoorbeeld geen gevaar meer dat kabels in de knoop raken of losraken bij het gebruik van accessoires aan de oculairzijde die elektrische kabelverbindingen vereisen (CCD-camera, focuser met stappenmotor).

Deze argumenten hebben de volgende klanten overtuigd, naast een groot aantal universiteiten en openbare observatoria:

  • DLR Berlijn: Satellietcommunicatie, extreme positionering en trackingvereisten Instituut voor Planetair Onderzoek, Atacama-woestijn,
  • Chili: Continue parallelle observatie van het COROT-sterrenveld,
  • Alfred Wegener Instituut: Meteorologisch onderzoek op de Zuidpool, bij -80 graden Celsius en op Spitsbergen

De HPS-serie: grote nauwkeurigheid zodat u ook in de toekomst van astrofotografie kunt genieten ongeleid fotograferen, kunstmanen volgen, uiterst nauwkeurig spectroscopisch zoeken naar exoplaneten, zelfs met mobiele apparatuur!

GM 1000 HPS: draagvermogen ca. 25 kg

GM 2000 HPS: draagvermogen ca. 50 kg

GM 3000 HPS: draagvermogen ca. 100 kg

GM 4000 HPS: draagvermogen ca. 150 kg

MECHANIK

  • zelfremmende, uiterst nauwkeurige wormwielaandrijving met klassieke frictiekoppelingen
  • servo-gelijkstroommotoren met hoge prestaties, lopen bij onbalans niet vast
  • GM 1000 HPS met uiterst draagbare, utierst nauwkeurige encoders voor losstaand mobiel gebruik
  • interne bekabeling: geen externe snoeren naar de motoren

ELEKTRONICA

  • absoluut encoder op de RA- en DEC-assen met meer dan 10 miljoen stappen (geïnterpoleerd), volledig ingekapseld en gekalibreerd

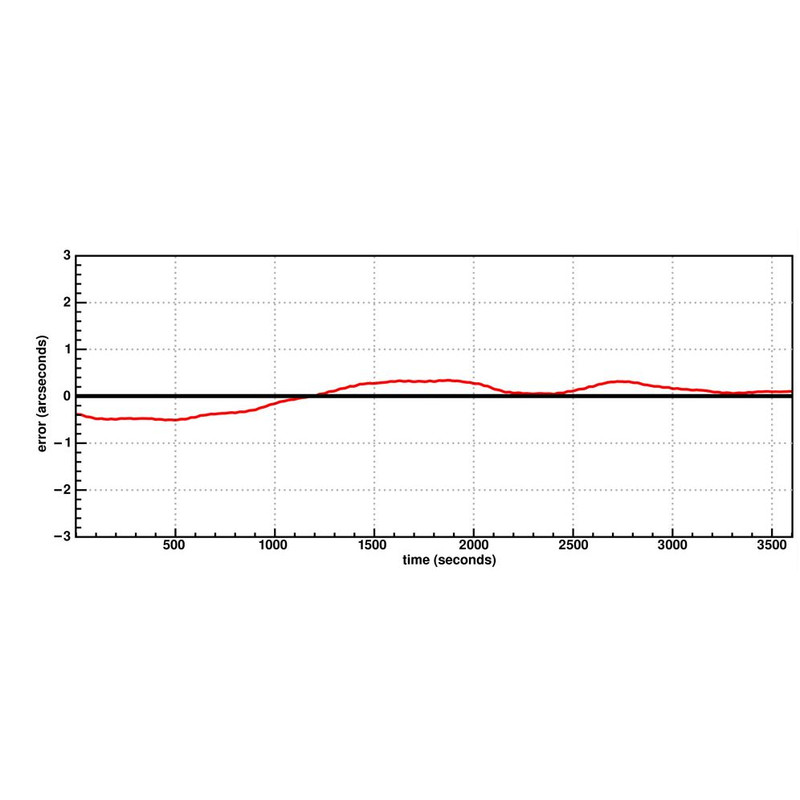

  • tot 0,5“ RMS nauwkeurige tracking voor lange belichtingstijden zonder geleiding!
  • tot 20 graden per seconde nauwkeurig kunstmanen volgen!
  • Uiterst laag energieverbruik, kleine elektronicakast (20x15x8cm)
  • Na ieder gebruik is de elektronica (kast en bedieningseenheid) eenvoudig los te nemen. Zo worden beschadigingen als gevolg van te snelle veroudering en vocht voorkomen.

FIRMWARE

  • volautomatische correctie van atmosferische refractie: de enige manier voor lange belichtingstijden zonder begeleiding
  • V 2 firmware en QSI-controller voor intuïtieve bediening, met Linux-computersysteem inclusief AMD-microprocessor
  • Nauwkeurige GoTo, dankzij uitlijning op basis van meerdere sterren en benaderingsmodellen. Inlezen van satellieten- en kometenbanen vanaf het internet mogelijk. Meerdere waarnemingssessies kunnen individueel worden geprogrammeerd
  • Zeer goed gedocumenteerde firmware, gebruiksaanwijzingen in het Duits en Engels (mogelijk niet in het Nederlands beschikbaar)
  • Autonoom werken zonder planetariumsoftware, Losstaand met bedieningseenheid te gebruiken
  • Met aansluitmogelijkheden (LAN, RS) voor op afstand bedienen via elk gangbaar planetariumprogramma
  • Elektronisch uitbalanceren zonder de assen te openen (benaderingsmodel blijft behouden)
  • Nauwkeurige, extreem exacte uitlijning met de Poolster dankzij ultramoderne uitlijningssoftware

INTERFACES

  • RS232, ethernet, wifi (WLAN)
  • Aansluitingen voor: GPS, automatische geleiding, toetsenblok, montering, AUX en schakelaar voor afstandsbediening
  • Pc-software: Virtual Keypad, Clock Sync Tool, Multi Mount, ASCOM-stuurprogramma

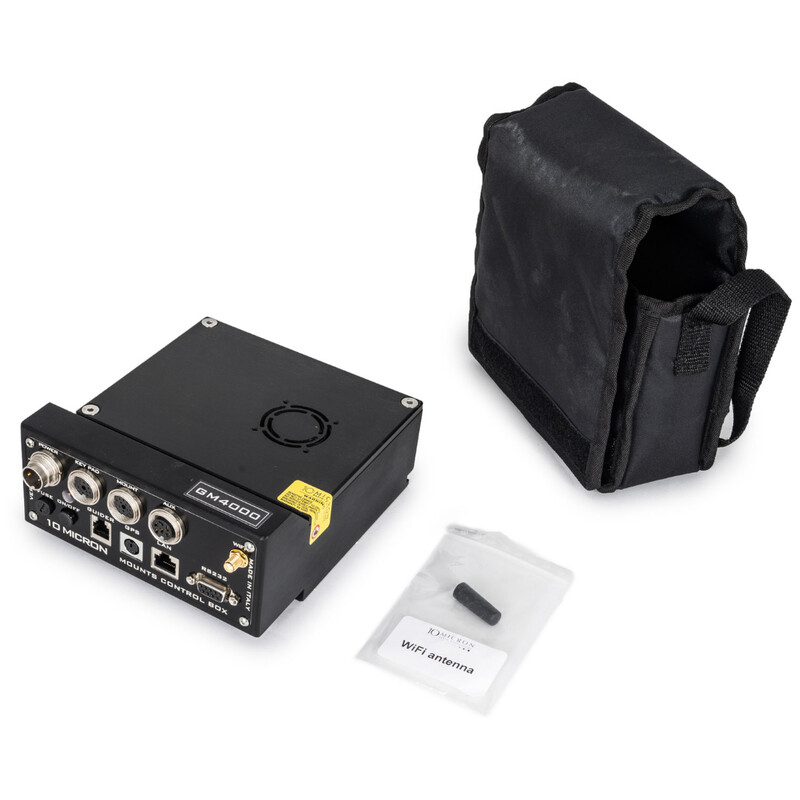

Upgrade: 10micron controlebox

10Micron heeft de hardware van de elektronische controlebox herzien. Met onmiddellijke ingang worden alle 10Micron monteringen standaard geleverd met de nieuwe controlebox versie 3.

Belangrijke nieuwe functies van de controlebox V3:

  • Krachtig moederbord - Nieuwe AM Arms processor voor hogere prestaties en toekomstbestendigheid.
  • Hoogwaardige industriële connectoren - Alle stroom- en data-aansluitingen zijn uitgerust met hoogwaardige pluggen uit Duitsland en bieden een verbeterde bescherming tegen vocht, stof en milieu-invloeden.
  • Verbeterde connectiviteit - Een speciale aansluiting voor een externe WiFi-antenne optimaliseert de draadloze communicatie.
  • Geoptimaliseerde data-interfaces - Nieuwe RJ-poorten voor LAN, autoguider en GPS zorgen voor een betrouwbare signaaloverdracht.
  • Nauwkeurige GPS-integratie - De GPS-module is nu aangesloten via een PS2-interface (in plaats van RJ) en heeft een geïntegreerd PPS-signaal voor zeer nauwkeurige tijdmeting, ideaal voor satelliet-tracking.
  • Professionele contactdoos/stekker voor voeding - De vorige aansluiting is vervangen door een tweepins plug voor 24V DC. Een nieuwe stroomkabel wordt meegeleverd.
  • Uitgebreide AUX-interface - 6-pins AUX-aansluiting (DIN EN 61076-2-106) - verbetert de sturingen van afstandsschakelaars en feedback bij het inschakelen.

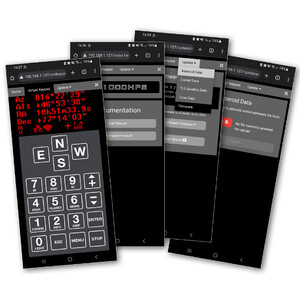

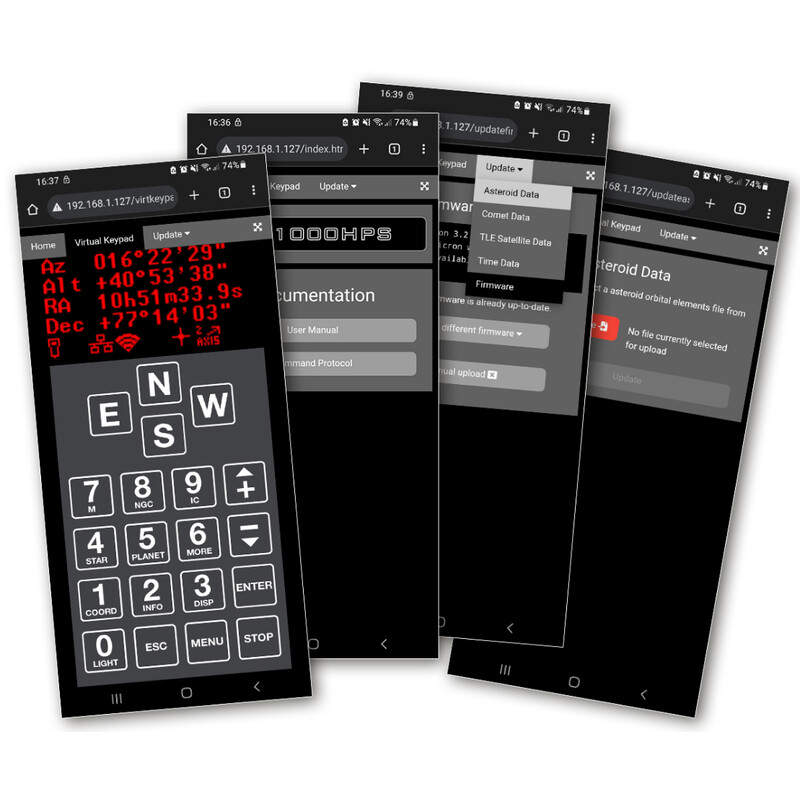

Nieuwe webinterface voor alle 10Micron monteringen

De nieuwe webinterface is toegankelijk via elke webbrowser - zonder extra software. De montering wordt in het lokale netwerk direct onder de apparaatnaam weergegeven.

Functies van de nieuwe interface(vanaf firmware 3.0):

  • Directe toegang tot gebruikershandleiding en opdrachtlogboek
  • Downloaden van TLE-gegevens en komeet- en planetoïdengegevens
  • Automatische firmwarecontrole en eenvoudige updates
  • Virtuele handbediening met alle functies van het fysieke toetsenbord
  • Compatibel met elke browser en elk instrument (pc's, laptops, tablets en smartphones) en alle besturingssystemen

Specificaties

Capaciteit


Aanwijzing
GM 4000 HPS
Max. Draagvermorgen (kg)
150
Poolafstelling (°)
23 - 68
Positie nauwkeurigheid
<120
Nauwkeurigheid tracking
+/- 3
Worm materiaal
gereedschapsstaal
Wormwiel materiaal
gereedschapsstaal
Wormwiel tanden (RA)
430
Tegengewicht(en)
-
Materiaal tegengewicht
Gehard staal (verchroomd)
Diameter contragewicht staaf (mm)
60
Software
QCI
Geïntegreerde klok
ja
Interfaces
LAN
Cable-guide
intern
Stroomvoorziening
240/24
Stroomverbruik in open circuit (mA)
1500
Type aandrijving
Wormwiel

Bijzonderheden


Poolas schaal
-
Graduated circles
-
Aansluiting voor zwaluwstaart
-
PEC correctie
-
Backlash-functie voor DEC
ja
Manueel volgen
-
GoTo systeem
ja
Pointing met coördinaten
ja
GPS
-
Bestuurbaar via PC
ja
Te updaten via internet
ja
Accessoirehouder
-
Reismontering
-
Geschikt voor handbagage
-

Uitrusting


Statief
zonder statief

Statief


Zuilen
-
Max. statief hoogte (cm)
-
Statief gewicht (kg)
-
Statief materiaal
-

Algemeen


Kleur
zilver / zwart
Lengte (mm)
-
Breedte (mm)
-
Hoogte (mm)
-
Totaal gewicht (kg)
120
Serie
HPS
Type
Montering
Ontwerp
Equatoriaal

Productveiligheid

Fabrikant: COMEC technology, Via Archimede 719, 21042 Caronno Pertusella (VA), IT, www.10micron.com
Verantwoordelijke persoon: Baader Planetarium GmbH, Zur Sternwarte, 82291 Mammendorf, DE, [email protected]
