Astronomia > Montature & Accessori > Montature > Equatoriale con GoTo > 10 Micron > HPS > 10 Micron Montatura GM 4000 HPS II ColdTemp GoTo
Prodotto n.: 72182

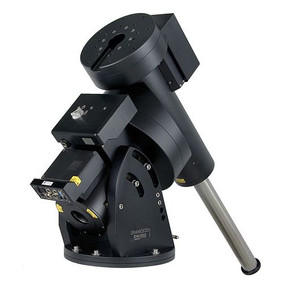

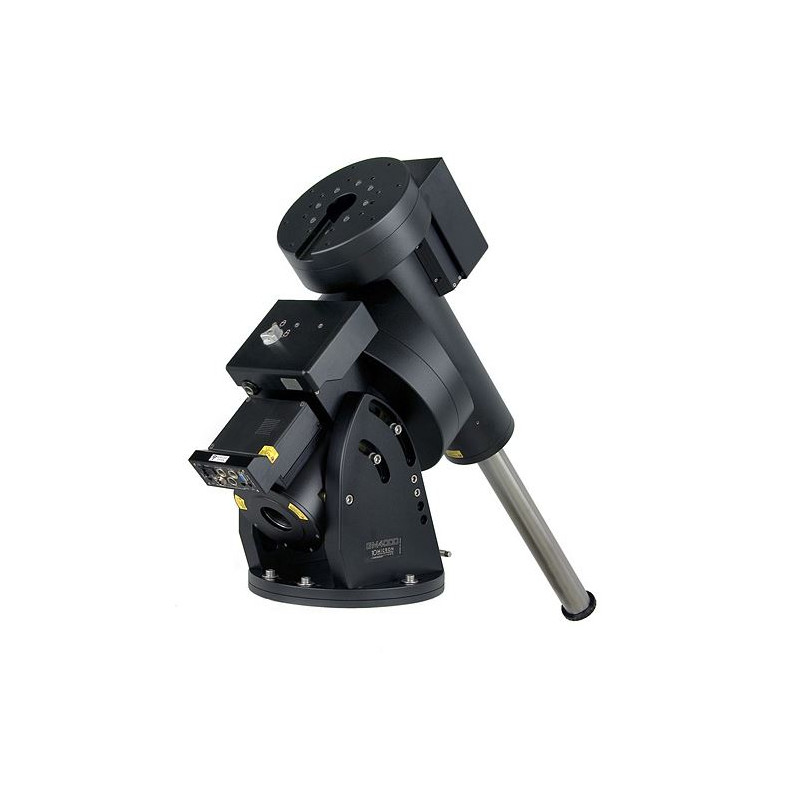

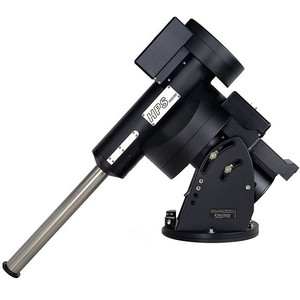

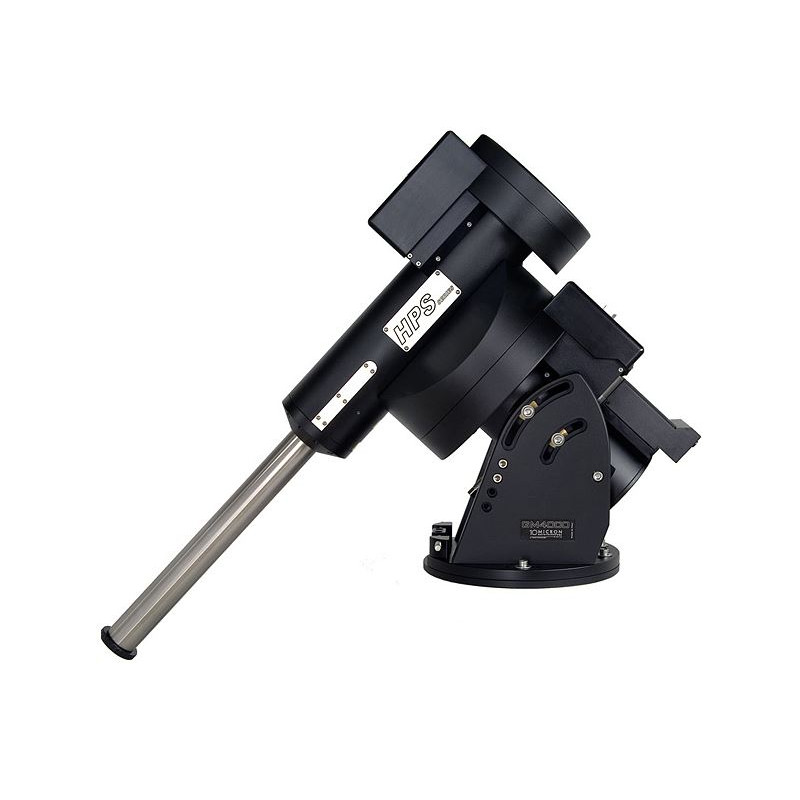

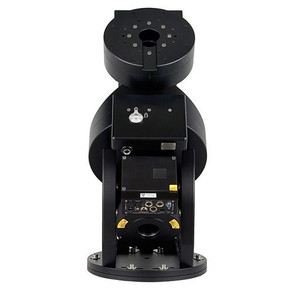

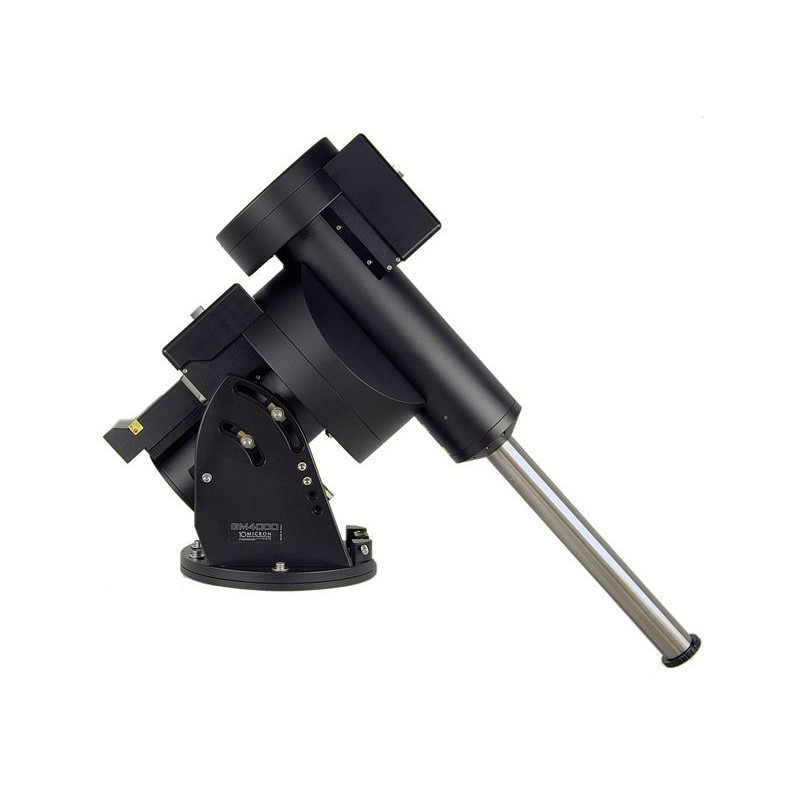

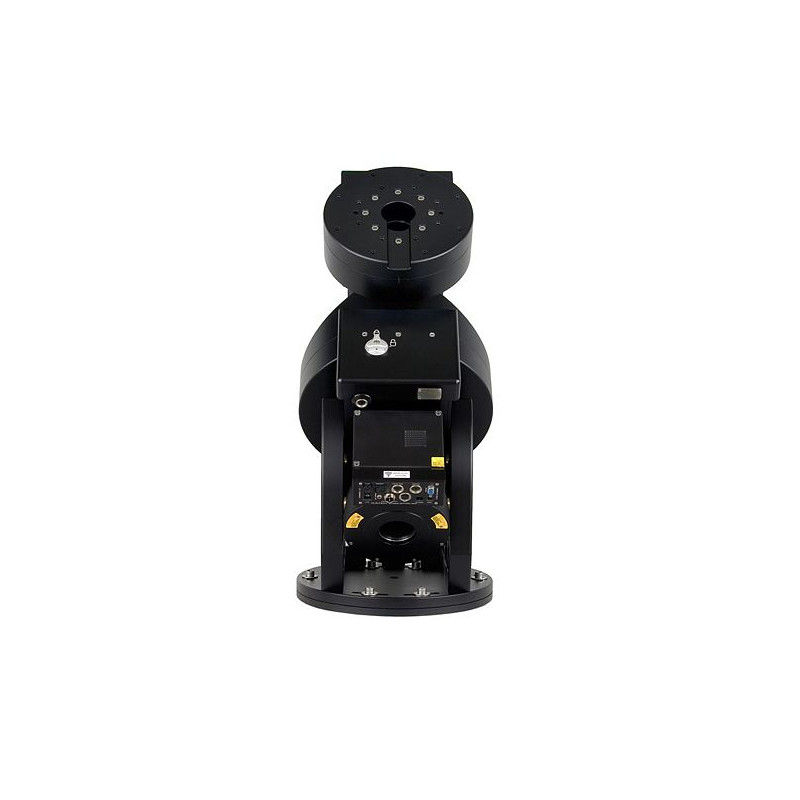

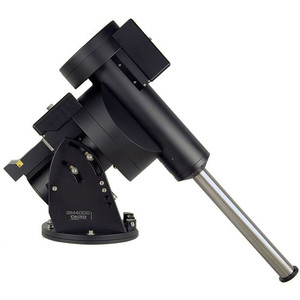

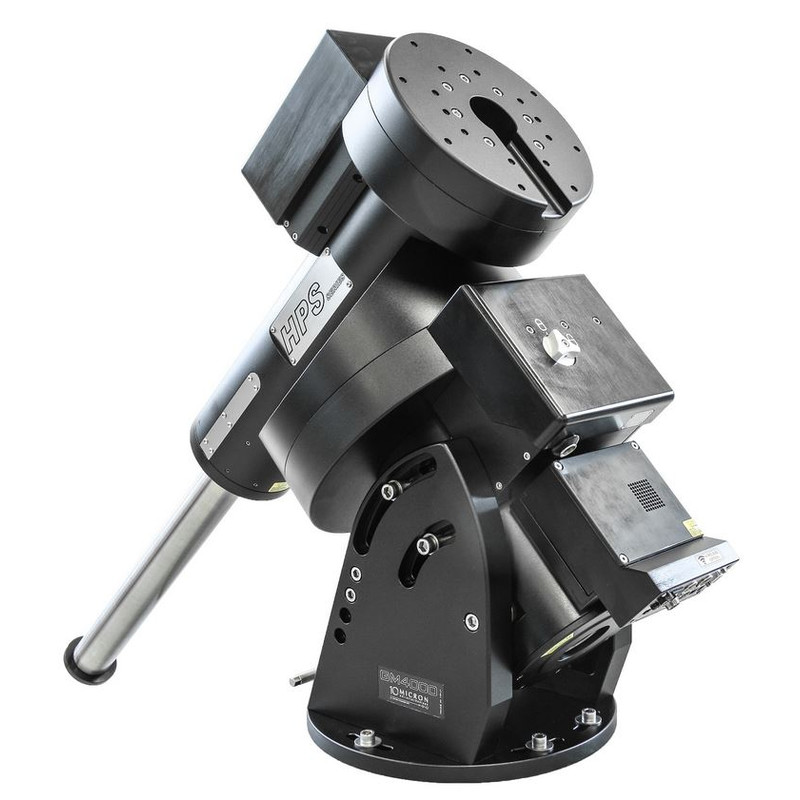

Montatura GM 4000 HPS II ColdTemp GoTo

$ 38.500,00 IVA incl. più spese di spedizione
troppo caro?
a breve termine
spedibile in 1-2 settimane + Tempo di trasporto

Descrizione prodotto

Per saperne di più sulla serie HPS...

Attenzione: i prodotti di alta qualità di queste dimensioni verranno spediti in una scatola di legno appositamente realizzata con un supporto speciale. Questo imballaggio particolarmente elaborato è necessario per un trasporto sicuro e deve essere aggiunto all'importo della fattura.

HPS è l'acronimo di Alta Precisione e Velocità e la montatura HPS è un ulteriore sviluppo della nota GM 4000 QCI da 10micron con la stessa meccanica collaudata, ma con encoder di alta precisione. Il futuro inizia con la tecnologia HPS. Il GM 4000 HPS raggiunge una velocità di inseguimento e posizionamento dei satelliti di 10 gradi/sec. con una precisione media di posizionamento < 20" e una precisione di inseguimento di circa 1"/15min (da picco a picco).

Il nuovo GM 4000 HPS dispone anche di encoder assoluti di alta precisione su entrambi gli assi, il che apre possibilità completamente nuove. La montatura non perde mai il suo orientamento, anche se gli assi vengono regolati manualmente. Non è necessario un nuovo allineamento, nemmeno dopo un'interruzione di corrente. Nel funzionamento mobile, la montatura è più veloce e più facile da impostare e allineare rispetto a qualsiasi montatura equatoriale convenzionale. Un confronto diretto delle dimensioni tra la GM 2000 HPS e la GM 4000 HPS è mostrato nell'illustrazione adiacente, che può essere ingrandita cliccando su di essa.

  • Carico utile massimo: 150 kg di peso puro dello strumento (è necessario collegare anche il numero richiesto di contrappesi).
  • Carico utile ottimale: 125 kg di peso dello strumento (è necessario allegare anche il numero richiesto di contrappesi).

Questa versione della montatura è dotata del pacchetto ColdTemp, per temperature fino a -30°C.

  • Lubrificanti speciali per cuscinetti e ingranaggi, funzionali fino a -60°C
  • Cuscinetti dell'asse precaricati con sospensione speciale su tutti gli assi e gli alberi per l'equalizzazione della temperatura
  • PC Linux integrato in un design resistente al freddo, specificato dal produttore fino a -40°C
  • Cavo flessibile in silicone all'interno della montatura, posato come un unico cavo, con lega di rame resistente al freddo e guaina in silicone altamente elastica e resistente alla rottura (tecnologia testata in Antartide)
  • Encoder assoluto con precarico del cuscinetto, progettato per temperature continue fino a -40°C
  • Test a lungo termine di diversi giorni in una camera fredda

L'adattamento WiFi non è disponibile in combinazione con il pacchetto ColdTemp!

10 Micron produce montature di altissimo livello. Le montature GM 4000 QCI/HPS di 10 Micron sono montature GoTo robotiche pesanti con una capacità di carico massima (carico dello strumento) di 150 kg.

La GM 4000QCI/HPS è una montatura di fascia alta per gli osservatori 'definitivi'.

La montatura è disponibile in versione mobile o fissa. Nella versione mobile, il centro di massa comune dello strumento e dei contrappesi è posizionato circa 10 cm fuori centro rispetto alla colonna/trippiede - come è consuetudine per la montatura tedesca.
Nella versione fissa, il punto di intersezione degli assi è spostato di altri 150 mm dal centro. Questo evita elegantemente uno dei maggiori svantaggi della montatura tedesca. Il principio costruttivo corrisponde a un attacco a colonna articolato! Il campo di rotazione per la strumentazione è enormemente ampliato, per cui non sono più necessari arresti forzati al passaggio del meridiano!
La colonna del telescopio è cava per la trasportabilità, ad esempio per le esposizioni; durante l'assemblaggio finale, la colonna viene solitamente riempita con punzoni d'acciaio direttamente sul posto e pesa fino a 750 kg, a seconda dell'altezza della colonna, in modo che il centro di massa ritorni al centro.

I vantaggi in sintesi:

Meccanica

  • Nessun accumulo di molte piccole parti imbullonate, ma piuttosto parti fresate di grandi dimensioni in solido materiale di duralluminio, per una rigidità torsionale massima e vibrazioni ridotte.
  • Tecnologia di azionamento senza slittamento per la massima precisione di posizionamento e tracciamento
  • Precisione di puntamento: <120 secondi d'arco
  • Precisione di inseguimento: +/- 3" - senza autoguida aggiuntiva - Velocità di oscillazione: 5°/sec - adatta per l'inseguimento di satelliti
  • Opzionalmente con punto di intersezione dell'asse centrato o sfalsato fino a 40 cm a nord, per il raggio di rotazione più ampio possibile.
  • Passaggio centrale del cavo attraverso la montatura.
  • Privo di vibrazioni di risonanza dovute a oscillazioni ad alta frequenza, in quanto non c'è un azionamento diretto
  • Calore residuo estremamente ridotto rispetto a un azionamento diretto, quindi nessuna "montatura".


Elettronica

  • Auto-intelligente! Un processore AMD lavora con un sofisticato firmware LINUX e consente di svolgere funzioni in modalità stand-alone per le quali è necessario collegare un PC ad altre montature (ad esempio, modellazione integrata del punto T, inseguimento di comete).
  • Funzionamento in modalità stand-alone (con controllo manuale) o tramite PC
  • Completamente compatibile con la rete, interfaccia LAN integrata, controllabile via Internet
  • Completamente pre-programmabile, con possibilità di funzionamento robotico grazie ai limiti di rotazione, ai sensori di homing e all'interruttore on/off controllato a distanza.
  • Ingresso autoguida separato
  • È possibile collegare un modulo GPS
  • Non è necessario un armadio di controllo: l'intero computer di controllo si trova in un piccolo alloggiamento sull'asse RA.
  • Aggiornamenti del software e del database tramite aggiornamento del firmware via internet
  • Collegamenti via cavo avvitati
  • Consumo di energia 24V/5A max.


L'enorme capacità di carico e l'elevata precisione di inseguimento e posizionamento, che altrimenti sono note solo alle montature professionali, fanno di questa montatura una base Astronomik ideale, indipendentemente dalle ottiche che vorrà acquistare in seguito.

Contenuto della fornitura:

  • GM 4000 QCI o montatura HPS
  • Scatola di controllo
  • Pulsantiera e tutti i cavi
  • Asta del contrappeso.

La GM 4000 QCI/HPS è una delle montature più stabili prodotte in serie. Finalmente c'è una montatura conveniente con una capacità di carico di 150 kg, un'elettronica all'avanguardia e un'elevata efficienza energetica senza sprechi di calore! Il GM 4000 QCI/HPS soddisfa i requisiti professionali - con un rapporto prezzo-prestazioni ideale di circa 127 euro per chilogrammo di carico utile! La montatura GM 4000 QCI è disponibile in due versioni: in primo luogo come montatura 'mobile' con il baricentro spostato di 10 cm verso sud; in secondo luogo come montatura per osservatori montata in modo permanente, con il baricentro spostato di altri 15 cm dal centro. In questo modo, la limitazione spesso citata del design tedesco viene trasformata in un vantaggio. Il GM 4000 ST può essere utilizzato sotto forma di montatura a colonna articolata - anche la rotazione fino a 30° sopra il meridiano è facilmente possibile con un'apertura di 60 cm. Con aperture più piccole, è possibile evitare completamente l'inclinazione della montatura - un vantaggio importante per tutte le applicazioni di misurazione robotica e per l'astrofotografia. Il GM 4000 QCI è una delle poche montature sul mercato in cui è possibile far passare un numero qualsiasi di cavi direttamente attraverso l'asse polare fino al telescopio (o lateralmente all'asse DE). Ad esempio, non c'è più il pericolo che i cavi si aggroviglino o si strappino quando si utilizzano accessori sul lato oculare che richiedono connessioni di cavi elettrici (telecamera CCD, focheggiatore motorizzato passo-passo).

Questi argomenti hanno convinto i seguenti clienti, oltre a un gran numero di università e osservatori pubblici:

  • DLR Berlino: comunicazione satellitare, posizionamento estremo e requisiti di tracciamento Istituto di Planetary Researcher, Deserto di Atacama,
  • Cile: osservazione parallela continua del campo stellare COROT,
  • Istituto Alfred Wegener: ricerca meteorologica al Polo Sud, a -80 gradi Celsius e a Spitsbergen.

La serie HPS: vera precisione per il vostro futuro astronomico - Fotografia senza guida automatica, tracciamento satellitare, spettroscopia ad alta precisione per la ricerca di esopianeti, anche con apparecchiature mobili!

GM 1000 HPS: ~ 25 kg di capacità di carico

GM 2000 HPS: ~ 50 kg di capacità di carico

GM 3000 HPS: ~ 100 kg di capacità di carico

GM 4000 HPS: ~ 150 kg di capacità di carico.

MECCANICA

  • Trasmissione a vite senza fine autobloccante di alta precisione con classici giunti scorrevoli
  • Servomotori DC ad alta potenza - nessuno stallo del motore in caso di sbilanciamento
  • GM 1000 HPS con encoder ad alta precisione e massima portabilità per un funzionamento autonomo in movimento
  • Cablaggio interno - nessun cavo motore esterno

ELETTRONICA

  • Encoder assoluti sugli assi RA e DEC con oltre 10 milioni di incrementi (interpolati), completamente incapsulati e calibrati

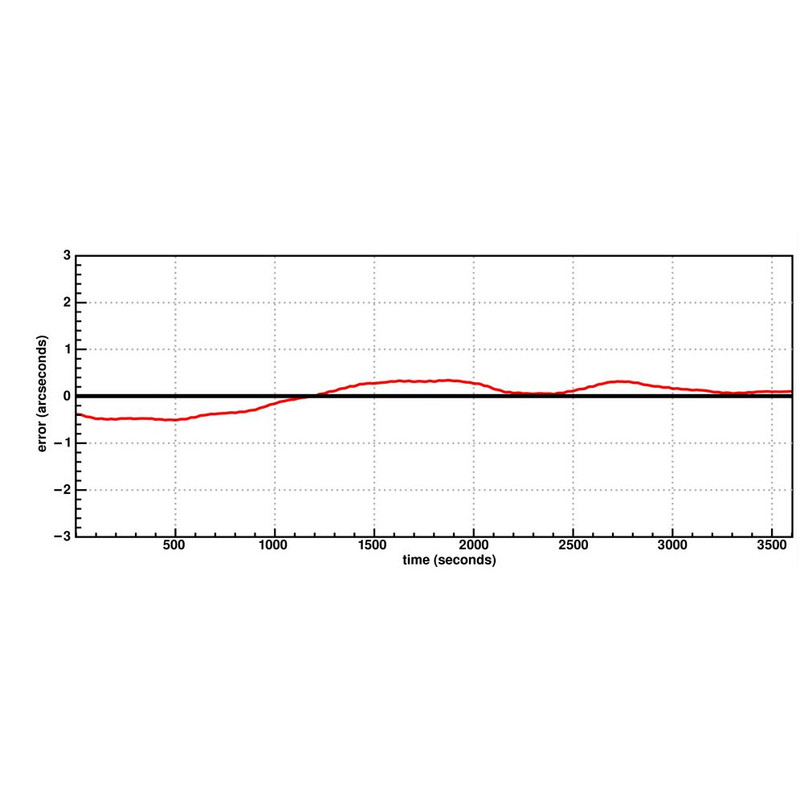

  • Precisione di inseguimento fino a 0,5" RMS - per lunghe esposizioni senza guida!
  • Velocità di inseguimento satellitare fino a 20 gradi al secondo!
  • Consumo di energia estremamente basso, scatola elettronica di dimensioni ridotte (20x15x8cm)
  • Dopo ogni utilizzo, l'elettronica (scatola e controller manuale) può essere facilmente rimossa. In questo modo si evitano danni dovuti all'invecchiamento precoce e all'umidità.

FIRMWARE

  • Correzione completamente automatica della rifrazione atmosferica: l'unico modo per ottenere lunghe esposizioni perfette senza guida.
  • Firmware V 2 intuitivo e controller QSI, con sistema informatico basato su Linux, con microprocessore AMD incluso
  • GoTo preciso - grazie all'allineamento multistellare e ai modelli di puntamento. Possibilità di importare orbite di Satelliti e Comete da elenchi web. Programmazione individuale di più sessioni di osservazione.
  • Firmware molto ben documentato, manuali in lingua tedesca e inglese.
  • Funzionamento autonomo senza software planetario, funzionamento stand-alone con controller manuale.
  • Opzione per connettersi a tutti i comuni software planetari per il funzionamento remoto (LAN, RS).
  • Bilanciamento elettronico - senza aprire gli assi (il modello di puntamento viene mantenuto)
  • Allineamento polare preciso, veloce ed estremamente accurato grazie a procedure di allineamento software all'avanguardia

INTERFACCE

  • RS232, Ethernet, Wi-Fi (WLAN)
  • Connessioni per: GPS, autoguida, tastiera, montatura, AUX e interruttore remoto.
  • Software per PC: Tastiera virtuale, funzione di sincronizzazione dell'orologio, supporto multiplo e driver ASCOM.

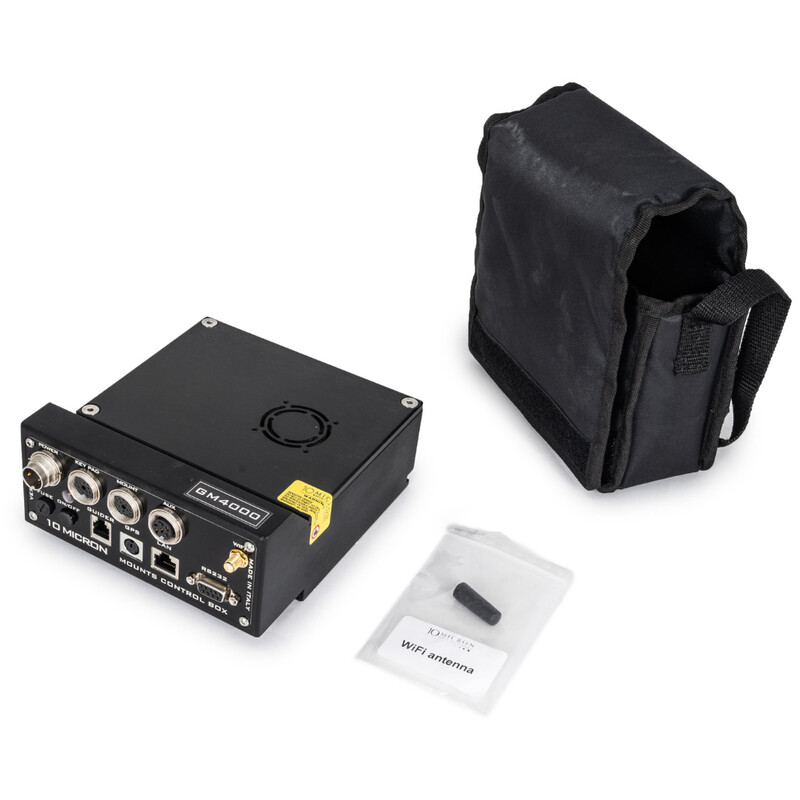

Aggiornamento: scatola di controllo 10micron

10Micron ha rivisto l'hardware della centralina elettronica. Con effetto immediato, tutte le montature 10Micron saranno fornite con la nuova scatola di controllo versione 3 come standard.

Nuove importanti caratteristiche della centralina V3:

  • Scheda madre potente - Nuovo processore basato su AMms per prestazioni più elevate e a prova di futuro.
  • Connettori industriali di alta qualità - Tutte le connessioni di alimentazione e dati sono dotate di connettori tedeschi di alta qualità spina e offrono una migliore protezione contro l'umidità, la polvere e le influenze ambientali.
  • Connettività migliorata - Una connessione speciale per un'antenna WiFi esterna ottimizza la comunicazione wireless.
  • Interfacce dati ottimizzate - Le nuove porte RJ per LAN, autoguida e GPS garantiscono una trasmissione affidabile del segnale.
  • Integrazione precisa del GPS - Il modulo GPS è ora collegato tramite un'interfaccia PS2 (anziché RJ) e dispone di un segnale PPS integrato per una misurazione del tempo di alta precisione, ideale per il tracking satellitare.
  • Presa/spina professionale per l'alimentazione - La connessione precedente è stata sostituita da una spina a due pin per 24V DC. Un nuovo cavo di alimentazione è incluso nella fornitura.
  • Interfaccia AUX estesa - connessione AUX a 6 pin (DIN EN 61076-2-106) - migliora il rilascio dell'otturatore remoto e il feedback all'accensione.

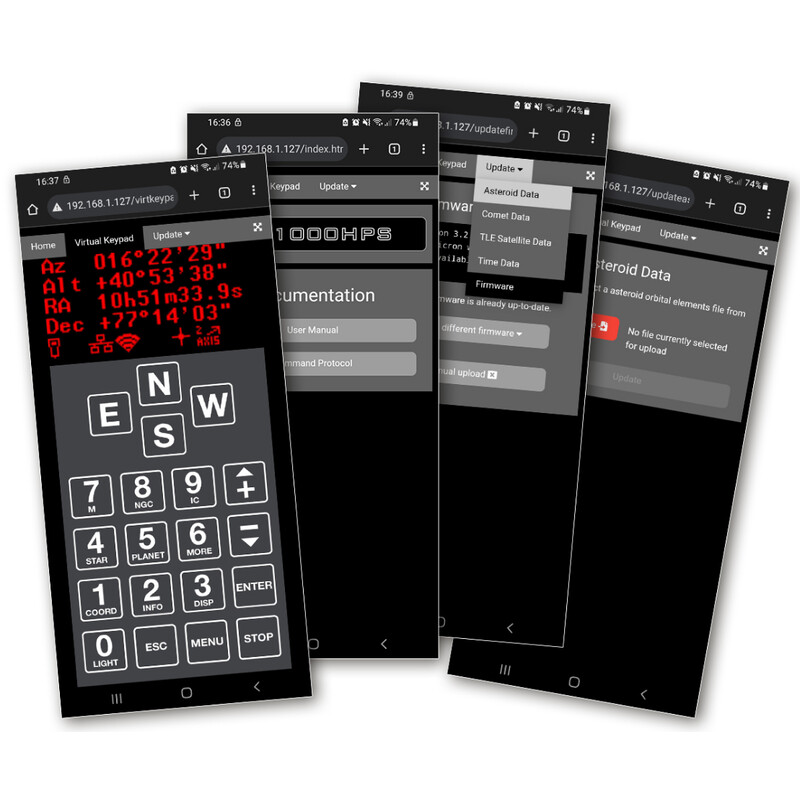

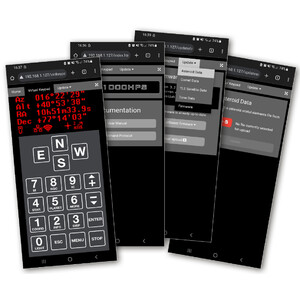

Nuova interfaccia web per tutte le montature 10Micron

La nuova interfaccia di controllo è accessibile tramite qualsiasi browser web - senza alcun software aggiuntivo. La montatura viene visualizzata nella rete locale direttamente sotto il nome del dispositivo.

Funzioni della nuova interfaccia(dal firmware 3.0):

  • Accesso diretto al manuale utente e al registro dei comandi
  • Download dei dati TLE e dei dati di comete e asteroidi
  • Controllo automatico del firmware e semplici aggiornamenti
  • Pulsantiera virtuale con tutte le funzioni della tastiera fisica
  • Compatibile con qualsiasi browser e qualsiasi instrumento (PC, laptop, tablet e Smartphone) e tutti i sistemi operativi

Specifiche

Prestazioni


Denominazione
GM 4000 HPS
Portata massima (kg)
150
Regolazione dell'altezza della polare (°)
23 - 68
Precisione di posizione
<120
Precisione dell'inseguimento
+/- 3
Materiale dell'ingranaggio elicoidale
Acciaio per utensili
Materiale della ruota elicoidale
Acciaio per utensili
Denti della ruota elicoidale (RA)
430
Contrappeso/i
-
Materiale dei contrappesi
Acciaio temperato (cromato)
Diametro della barra per contrappeso (mm)
60
Software
QCI
Orologio integrato
si
Interfacce
LAN
Guidacavo
interno
Alimentatori
240/24
Consumo di corrente a circuito aperto (mA)
1500
Tipo di trasmissione
Ruota elicoidale

Particolarità


Scala dell'altezza della polare
-
Cerchi graduati
-
Aggancio per slitte a coda di rondine
-
Correzione PEC
-
Funzione di compensazione gioco nel movimento DEC
si
Inseguimento manuale
-
Sistema GoTo
si
Puntamento in base a coordinate
si
GPS
-
Controllo da PC
si
Aggiornabile via web
si
Vassoio per accessori
-
Montatura da viaggio
-
Adatto per bagaglio a mano
-

Equipaggiamento


Cavalletto
senza treppiede

Cavalletto


Colonna di sostegno
-
Altezza max. cavalletto (cm)
-
Peso del cavalletto (kg)
-
Materiale del cavalletto
- (Cavalletto disponibile come optional)

Generale


Colore
argento/nero
Lunghezza (mm)
-
Larghezza (mm)
-
Altezza (mm)
-
Peso totale (kg)
120
Serie
HPS
Tipo
Montatura
Tecnica di fabbricazione
equatoriale

Downloads

Sicurezza del prodotto

Produttore: COMEC technology, Via Archimede 719, 21042 Caronno Pertusella (VA), IT, www.10micron.com
Persona responsabile: Baader Planetarium GmbH, Zur Sternwarte, 82291 Mammendorf, DE, [email protected]
