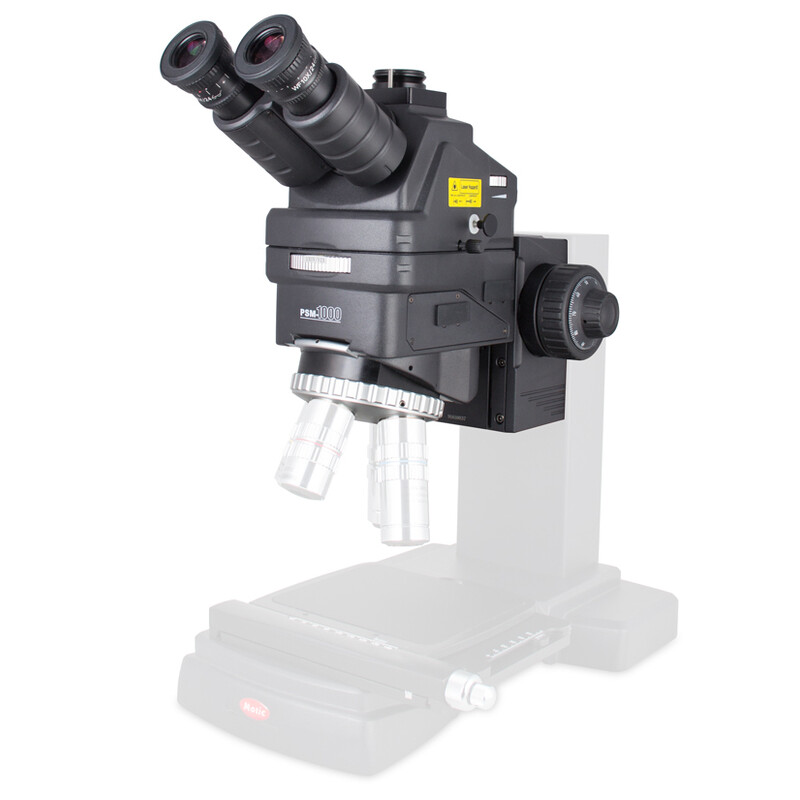

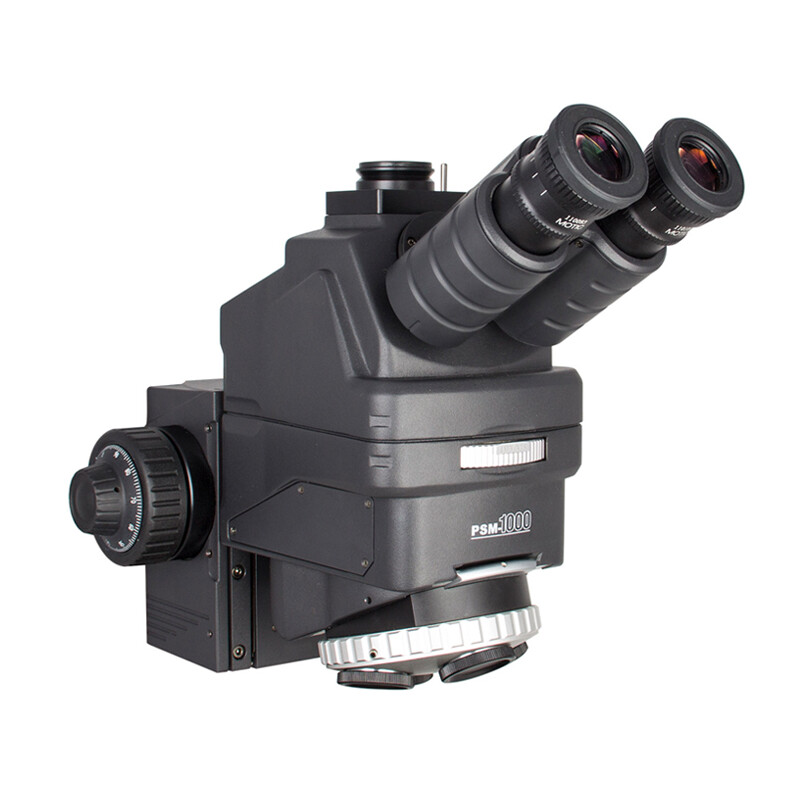

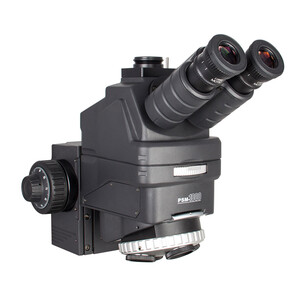

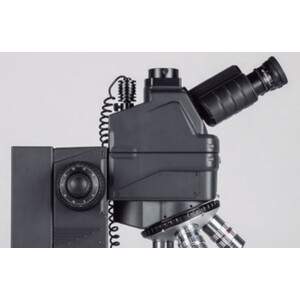

PSM1000
El PSM1000 es un microscopio listo para OEM con el mejor rendimiento de imagen posible en muestras planas y reflectantes. Las piezas metalúrgicas y los semiconductores se reproducen de forma impresionante gracias a los objetivos plan-apocromáticos LWD. El amplio campo de visión con imagen vertical permite una orientación rápida y una manipulación sencilla. Cada posición del revólver de objetivos se puede centrar individualmente. De este modo, los detalles se mantienen perfectamente «en la imagen» al cambiar el aumento. El uso de objetivos opcionales con compensación de perfocalidad evita además tener que volver a enfocar. La alta transmisión de los objetivos, incluidas las lentes del tubo para NUV (355 nm) hasta NIR (1064 nm), permite integrar el PSM1000 en sistemas de inspección de obleas. El pequeño paso del enfoque fino permite un ajuste muy preciso del plano focal, incluso con grandes aumentos.
Especificaciones del sistema estándar:
Concepto óptico: Óptica con transmisión de NUV a NIR
Tubo de observación: tubo trinocular, tipo Siedentopf
Ángulo de visión: ángulo de visión de 30º
División del haz en el tubo trinocular: conmutable 50:50/0:100 visual: salida de cámara
Distancia ocular: 55-75 mm
Compensación dióptrica: en ambos oculares +/- 5 dpt
Oculares: campo amplio WF10X/24 mm, con compensación dióptrica
Tubo intermedio: revólver de lentes de tubo triple con 1X UV/VIS (355-532 nm), 1X IR/VIS (532-1064 nm), 2X

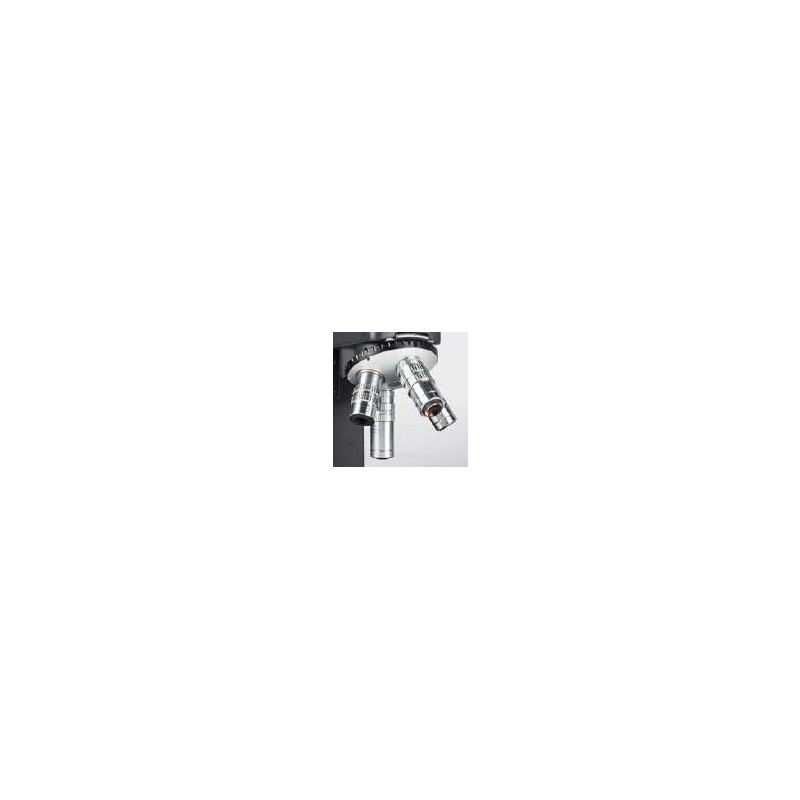

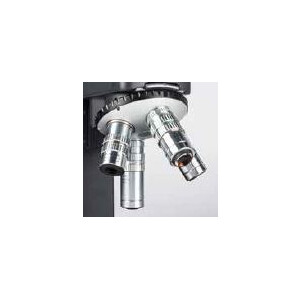

Revolver de objetivos: cuádruple, posiciones centrables individualmente
Clase de calidad de los objetivos: Extra LWD Plan Apochromate
Objetivos/rango de aumento: opcional
Rosca del objetivo: M26X0,706
Tipo de trípode: opcional
Enfoque: Mecanismo coaxial de enfoque grueso/fino, ajuste de la suavidad
Paso de enfoque fino: incremento de 1 μm
Rango de desplazamiento en Z: 50 mm
Luz incidente: Puerto para acoplar una iluminación coaxial
Accesorios incluidos en el volumen de suministro: accesorios de seguridad láser, discos distanciadores
Dimensiones: L x An x Al 333 x 218 x 277 mm
