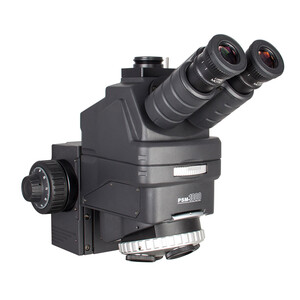

Microscoop PSM-1000

PSM1000

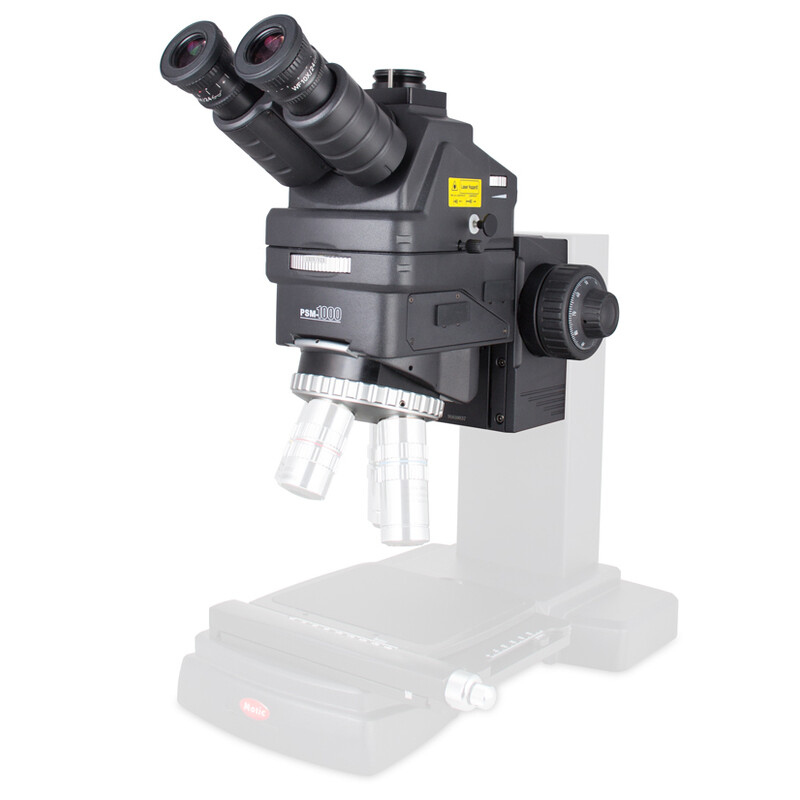

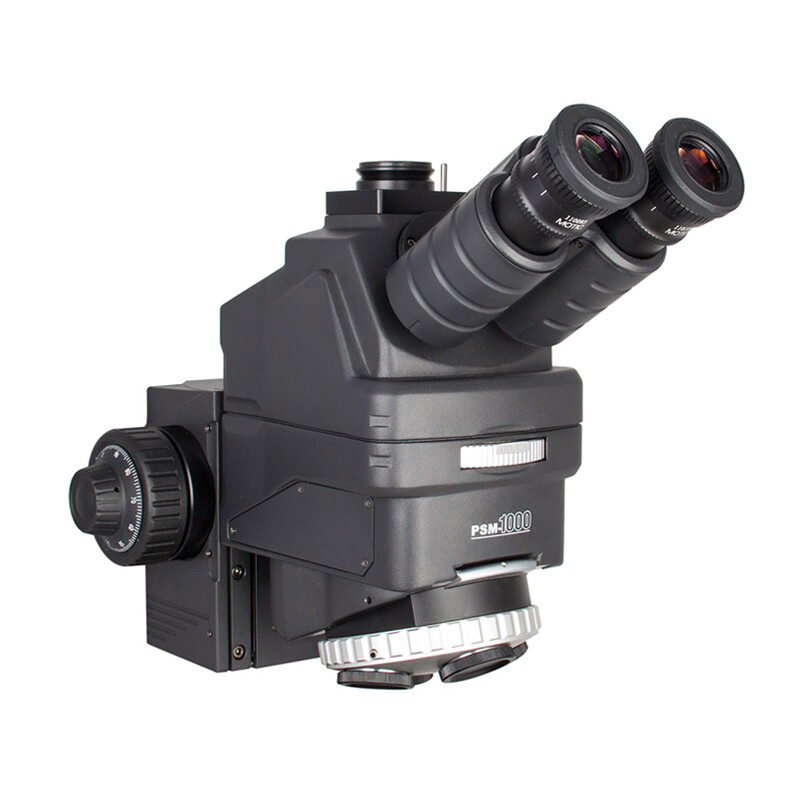

De PSM1000 is een OEM-ready microscoop met de best mogelijke beeldprestaties voor vlakke, reflecterende monsters. Metallurgische werkstukken en halfgeleiders worden indrukwekkend weergegeven door de plan-apochromatische LWD lenzen. Het grote gezichtsveld met rechtopstaand beeld maakt snelle oriëntatie en eenvoudige manipulatie mogelijk. Elke positie van het neusstuk kan individueel gecentreerd worden. Dit betekent dat details perfect "in beeld" blijven wanneer u de vergroting verandert. Door het gebruik van optionele lenzen met parfocaliteitscompensatie hoeft u ook niet opnieuw scherp te stellen. Dankzij de hoge transmissie van de lenzen, inclusief buislenzen voor NUV (355nm) tot NIR (1064nm), kan de PSM1000 geïntegreerd worden in waferinspectiesystemen. De kleine stapbreedte van de fijne focus maakt de fijnste afstelling van het brandvlak mogelijk, zelfs bij hoge vergrotingen.

Specificaties Standaardsysteem:

Optiekconcept: Optiek met transmissie van NUV tot NIR

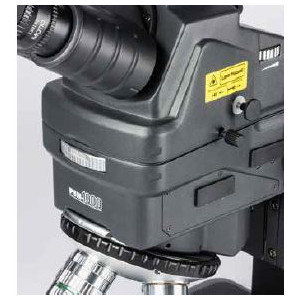

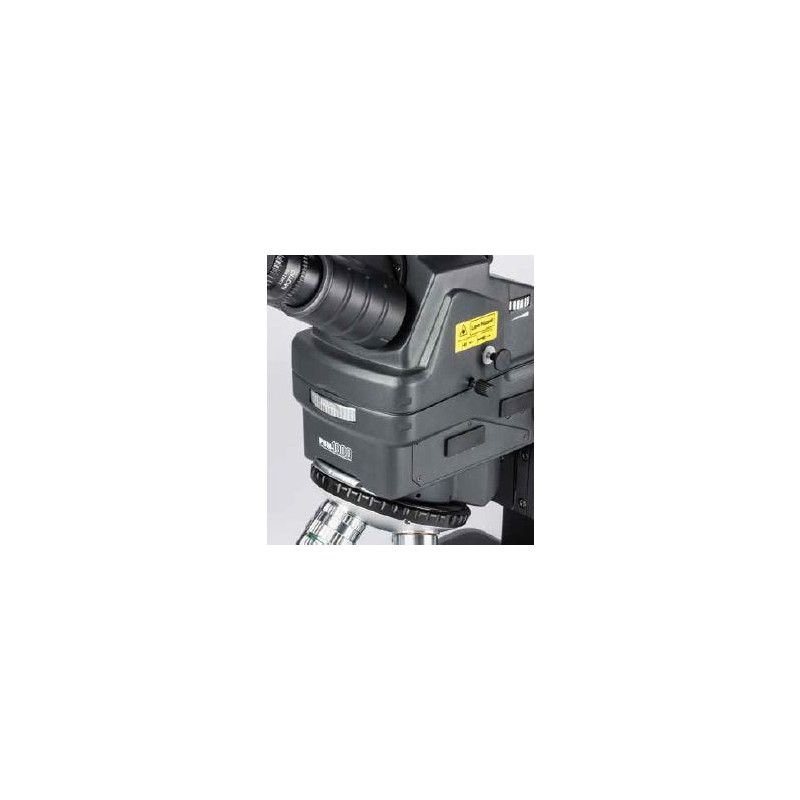

Kijkbuis: Trinoculaire buis, Siedentopf type

Kijkhoek: 30º kijkhoek

Bundelsplitsing met trinotube: Omschakelbaar 50:50/0:100 visueel: Camera-uitgang

Interpupilaire afstand: 55-75mm

Dioptriecorrectie: +/- 5 dpt op beide oculairs

Oculairs: Breedveld WF10X/24mm, met dioptriecompensatie

Tussen tubus: 3x tubusneusstuk met 1X UV/VIS (355-532nm), 1X IR/VIS (532-1064nm), 2X

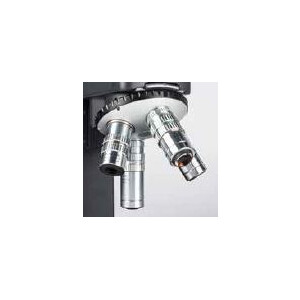

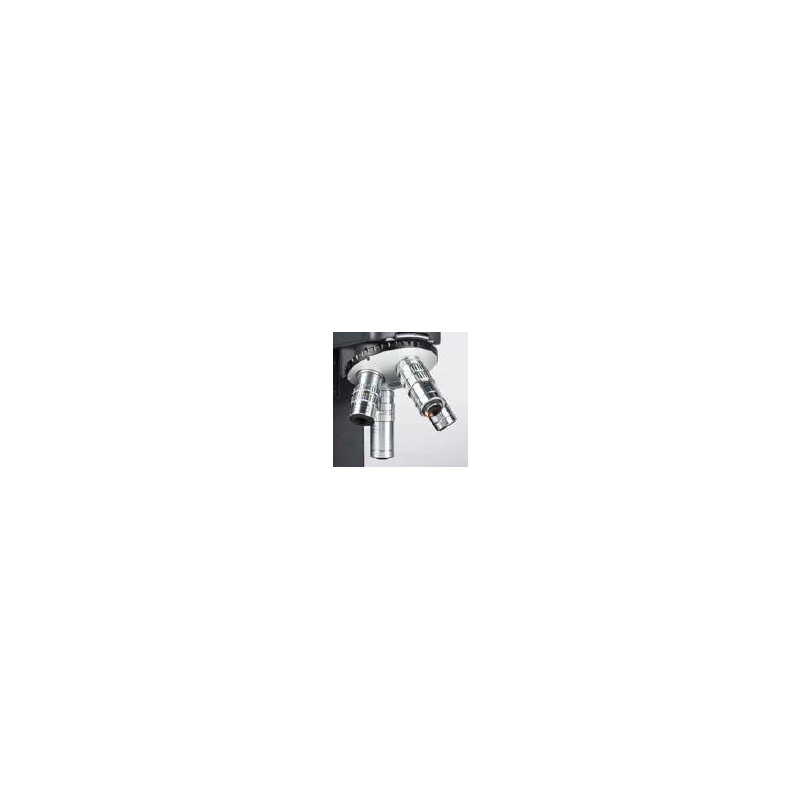

Objectief neusstuk: 4x, posities kunnen individueel gecentreerd worden

Kwaliteitsklasse objectieven: Extra LWD Plan Apochromaat

Lenzen/vergrotingsbereik: Optioneel

Objectief objectiefschroefdraad: M26X0.706

Type statief: Optioneel

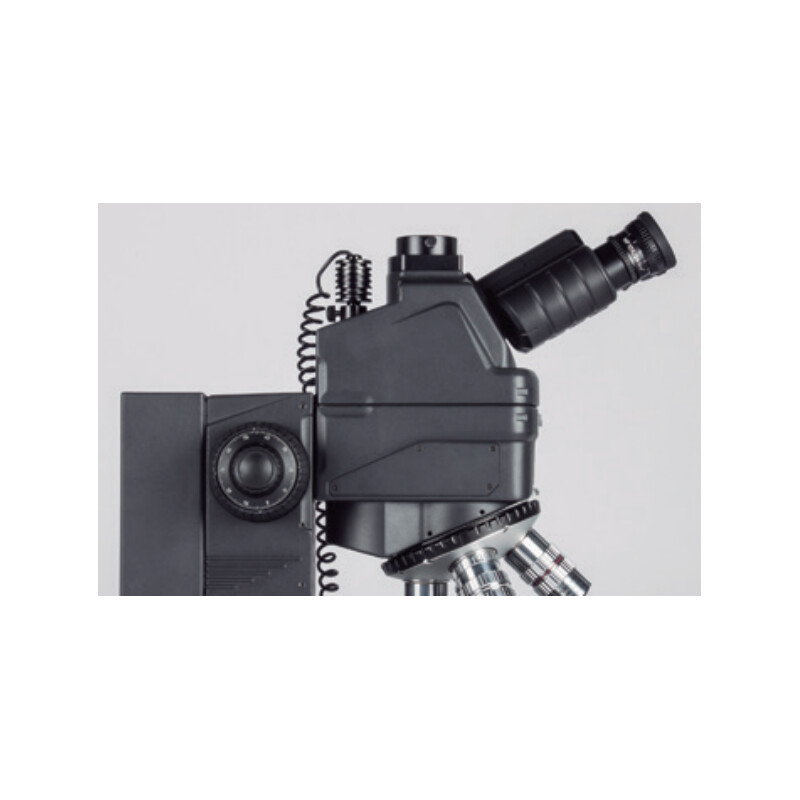

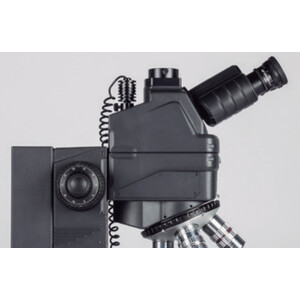

Scherpstelling: Coaxiale grof/fijnaandrijving, instelbare snelheid

Fijnfocusstap: 1 μm stapgrootte

Verplaatsingsbereik in Z: 50 mm

Invallend licht: Poort voor koppeling coaxiale belichting

Meegeleverde accessoires: Laserveiligheidsaccessoires, afstandsschijven

Afmetingen: LxBxH 333x218x277mm
