Los sistemas telecéntricos se utilizan principalmente con filtros h-alpha para la observación solar, en la que el etalón del filtro h-alpha, que es plano-paralelo a 1/100 lambda, requiere una trayectoria del haz perfectamente paralela en toda la imagen.

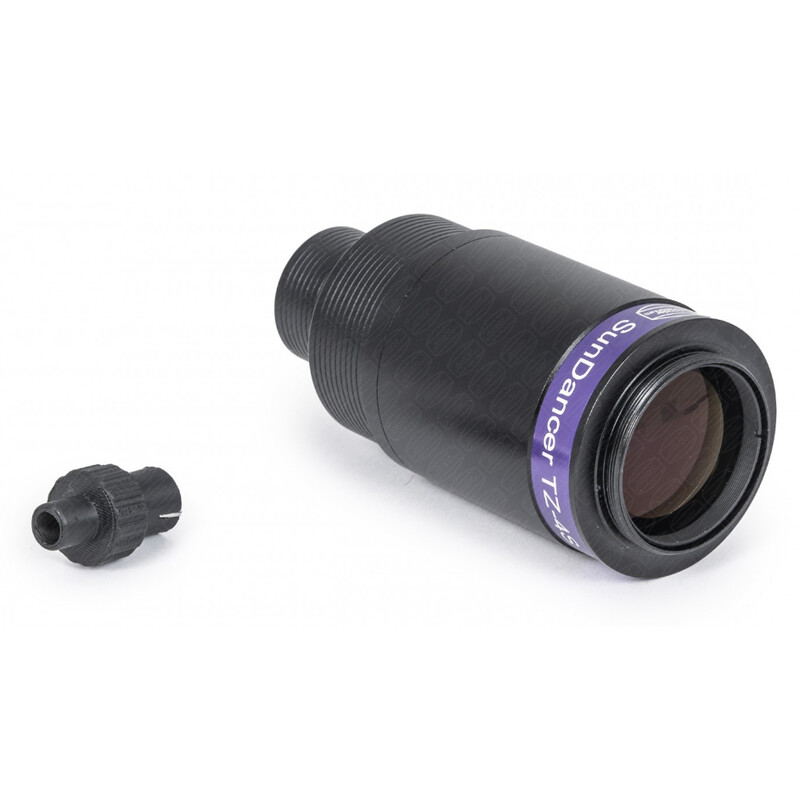

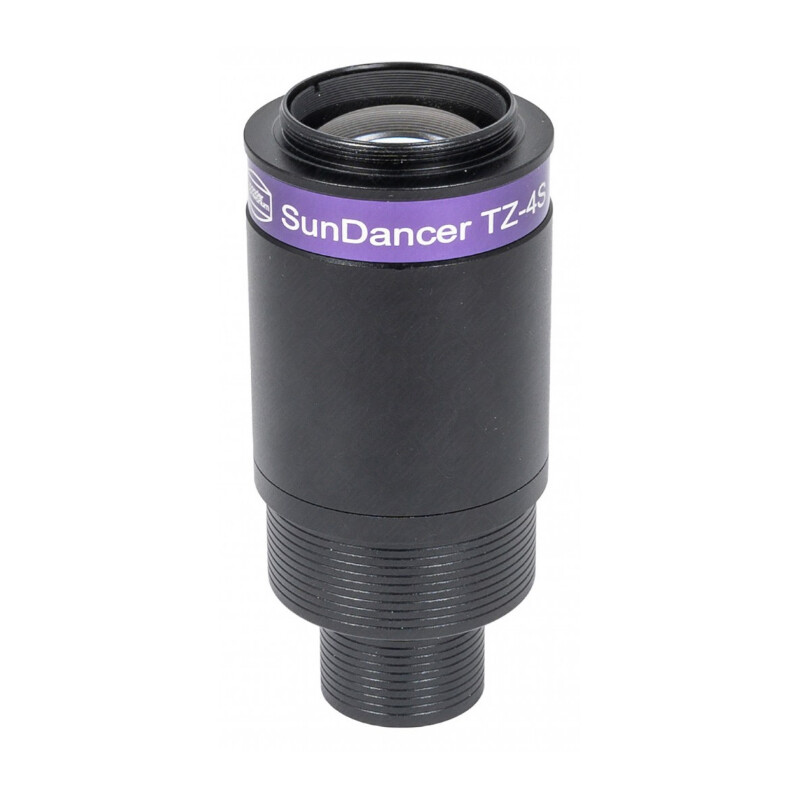

El sistema telecéntrico acromático TZ-4S está diseñado para todo el espectro visible y, por tanto, no sólo puede utilizarse para sistemas H-alfa.
Debido a la trayectoria paralela del haz, es muy bondadoso con respecto a la distancia de trabajo: Mientras que el factor de aumento de una lente de barlow clásica cambia con la distancia al ocular o a la cámara, el factor de aumento y la calidad de imagen del TZ-4S no cambian, incluso si la cámara o el ocular están montados significativamente por detrás de la distancia de trabajo de diseño de 97 mm desde el T2.

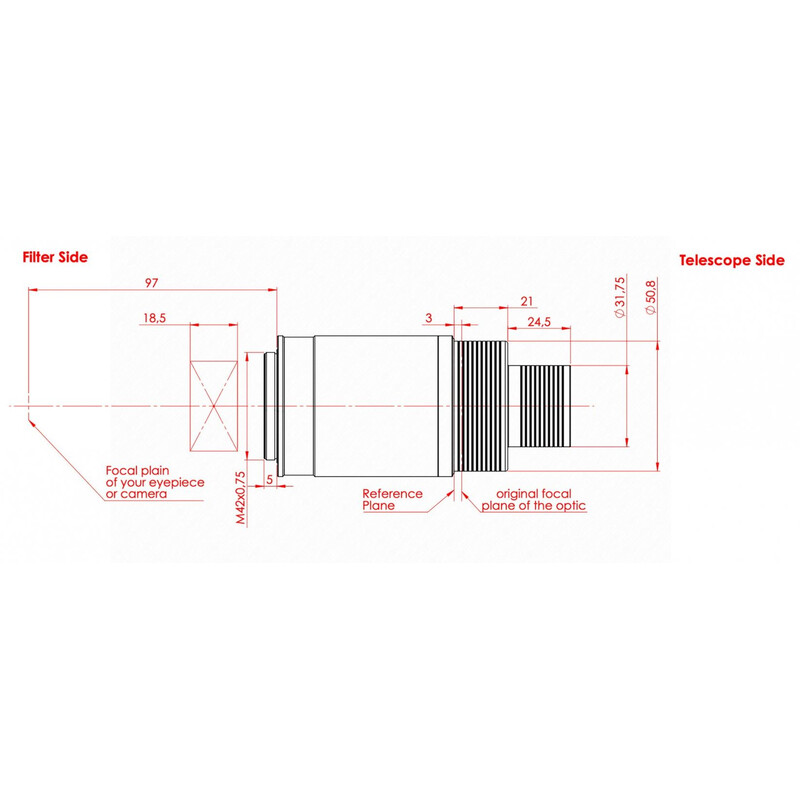

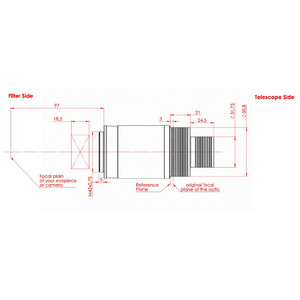

El TZ-4S acromático ilumina un campo de imagen de 36 mm a una distancia de 97 mm del cuerpo principal. El contraste es mejor que con los barlows simples o la proyección ocular que se suele utilizar para grandes aumentos. Con el sistema telecéntrico 4x también se pueden conseguir los elevados aumentos visuales necesarios con oculares ortoscópicos de larga distancia focal. La distancia interpupilar de los oculares utilizados tampoco cambia. La posición de enfoque sólo cambia 3 mm hacia el exterior al utilizar la conexión enchufable de 2" en comparación con un ocular de 2".
La conexión del lado del telescopio se realiza a través de un receptáculo doble de 1,25"/2" con bordes de seguridad (éstos evitan la inclinación debido a una ranura de bloqueo mal colocada y, al mismo tiempo, proporcionan una sujeción segura).
En el lado de la cámara, la rosca T2 proporciona una conexión segura y a prueba de inclinaciones incluso con cámaras pesadas o pinzas para oculares T2.

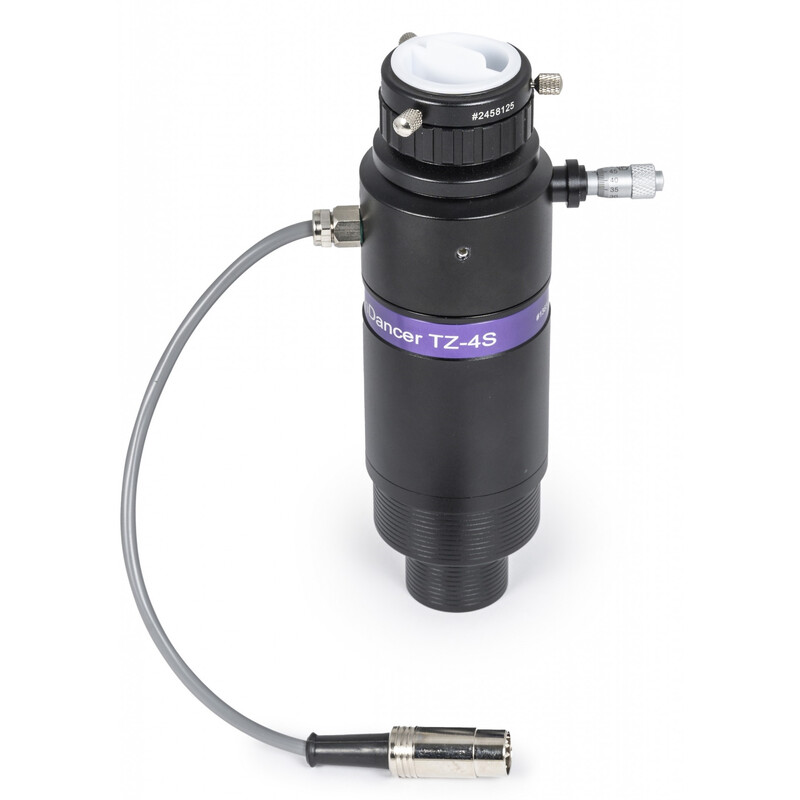

El telecéntrico TZ-4S se ha desarrollado especialmente para el Baader Filtro solar SunDancer II TZ-3S H-alpha 2"/1,25" y sustituye al telecéntrico 3x incorporado. Esto significa que el filtro h-alpha SunDancer II también puede utilizarse en telescopios con f/7-f/8 con una relación focal óptima de alrededor de f/30.
Por favor, tenga en cuenta: El filtro bloqueador H-alfa, que se inserta en la parte frontal de la TZ-3S, debe convertirse en la TZ-4S para este propósito. El filtro bloqueador no está disponible por separado. Consulte las instrucciones en "Descargas".
La distancia de trabajo ideal al utilizar el SunDancer II tras la conversión es de 70 mm desde la base roscada de la conexión T2 del filtro h-alpha del SunDancer II (en lugar de 65 mm con el TZ-3S original).
