I sistemi telecentrrici sono utilizzati principalmente con i filtri H-alpha per l'osservazione solare, in cui l'etalon del filtro H-alpha, che è piano-parallelo a 1/100 lambda, richiede un percorso del fascio perfettamente parallelo sull'intera immagine.

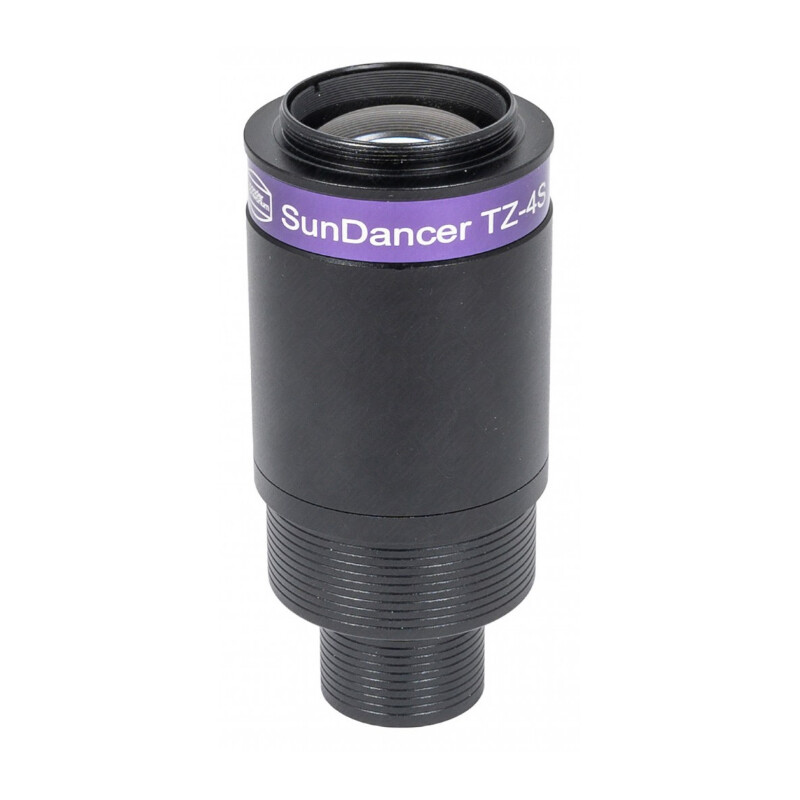

Il sistema telecentrico acromatico TZ-4S è progettato per l'intero spettro visibile e può quindi essere utilizzato non solo per i sistemi H-alfa.
Grazie al percorso parallelo del fascio di luce, è molto generoso per quanto riguarda la distanza di lavoro: Mentre il fattore di ingrandimento di una lente di Barlow classica cambia con la distanza dall'oculare o dalla fotocamera, il fattore di ingrandimento e la qualità dell'immagine di TZ-4S non cambiano, anche se la fotocamera o l'oculare sono montati significativamente dietro la distanza di lavoro progettata di 97 mm da T2.

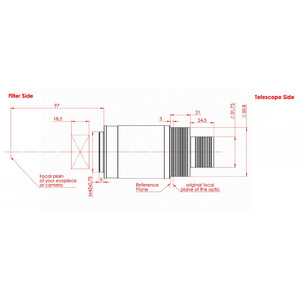

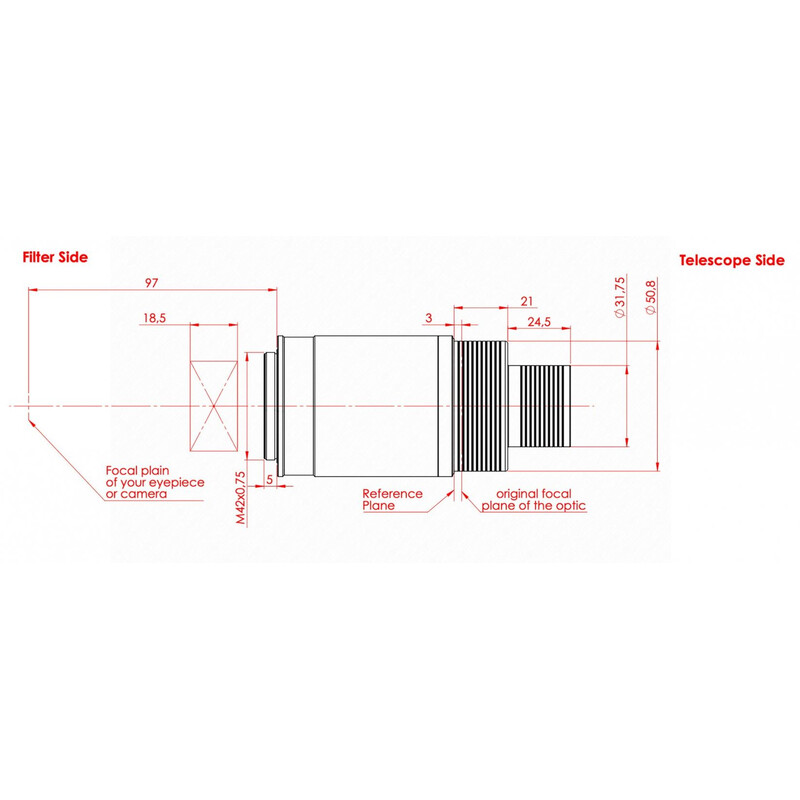

Il TZ-4S acromatico illumina un campo immagine di 36 mm a una distanza di 97 mm dal corpo principale. Il contrasto è migliore rispetto ai semplici barlow o alla proiezione oculare spesso utilizzata per gli alti ingrandimenti. Con il sistema telecentrico 4x, gli alti ingrandimenti visivi necessari possono essere raggiunti anche con oculari ortoscopici a lunga focale. Anche la distanza interpupillare degli oculari utilizzati non cambia. La posizione di messa a fuoco cambia solo di 3 mm verso l'esterno quando si utilizza il collegamento a innesto da 2 pollici rispetto a un oculare da 2 pollici.
Il collegamento dal lato telescopio avviene tramite un doppio raccordo da 1,25"/2" con cerniere di sicurezza (queste impediscono l'inclinazione a causa di una scanalatura di bloccaggio posizionata in modo errato e allo stesso tempo forniscono una presa sicura).
Sul lato della fotocamera, la filettatura T2 fornisce un collegamento sicuro e a prova di inclinazione anche alle fotocamere pesanti o ai morsetti per oculari T2.

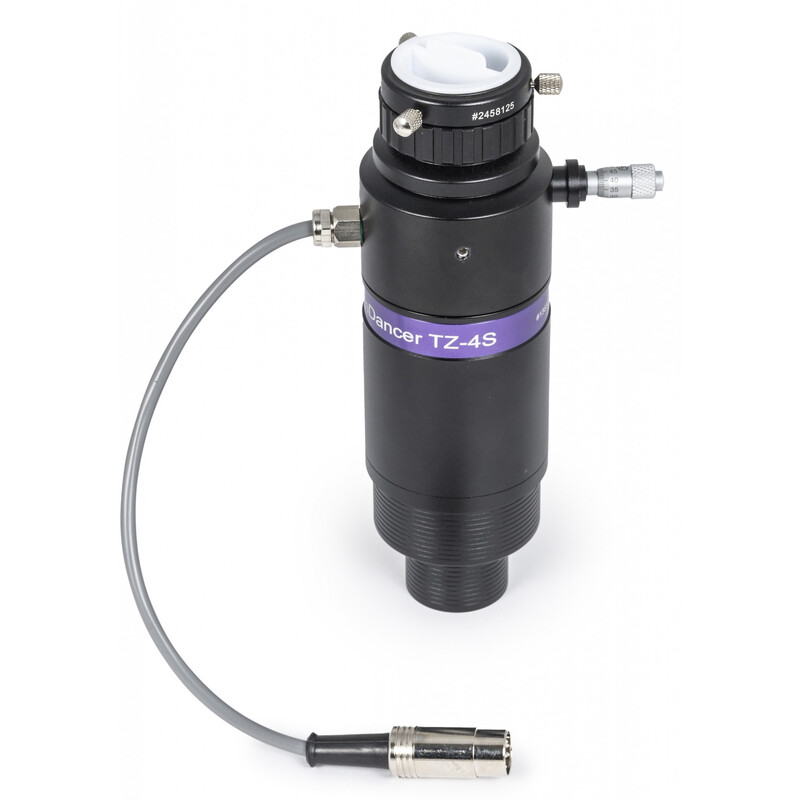

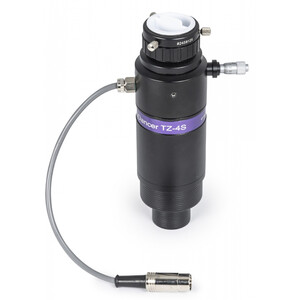

Il telecentrico TZ-4S è stato sviluppato appositamente per il sito Baader Filtro solare SunDancer II TZ-3S H-alpha 2"/1,25" e sostituisce il sistema telecentrico 3x incorporato. Ciò significa che il filtro h-alpha SunDancer II può essere utilizzato anche su telescopi con f/7-f/8 con un rapporto focale ottimale di circa f/30.

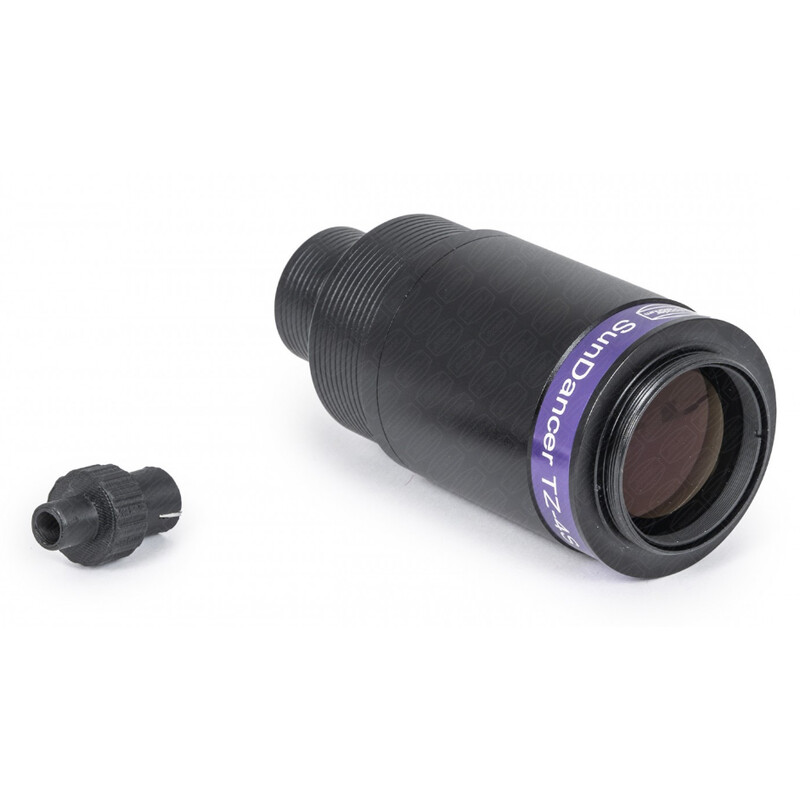

Nota bene: il filtro H-alpha, che è inserito nella parte anteriore del TZ-3S, deve essere convertito nel TZ-4S per questo scopo. Il filtro di blocco non è disponibile separatamente! La preghiamo di consultare le istruzioni alla voce "Download".
La distanza di lavoro ideale per l'utilizzo di SunDancer II dopo la conversione è di 70 mm dalla base filettata dell'attacco T2 del filtro H-alpha di SunDancer II (invece di 65 mm con il TZ-3S originale).
