Telecentrische lenzen worden voornamelijk gebruikt met H-alpha filters voor zonnewaarnemingen, waarbij de etalon in het H-alpha filter, die vlakparallel is tot 1/100 lambda, een perfect parallelle bundelbaan over het hele beeld vereist.

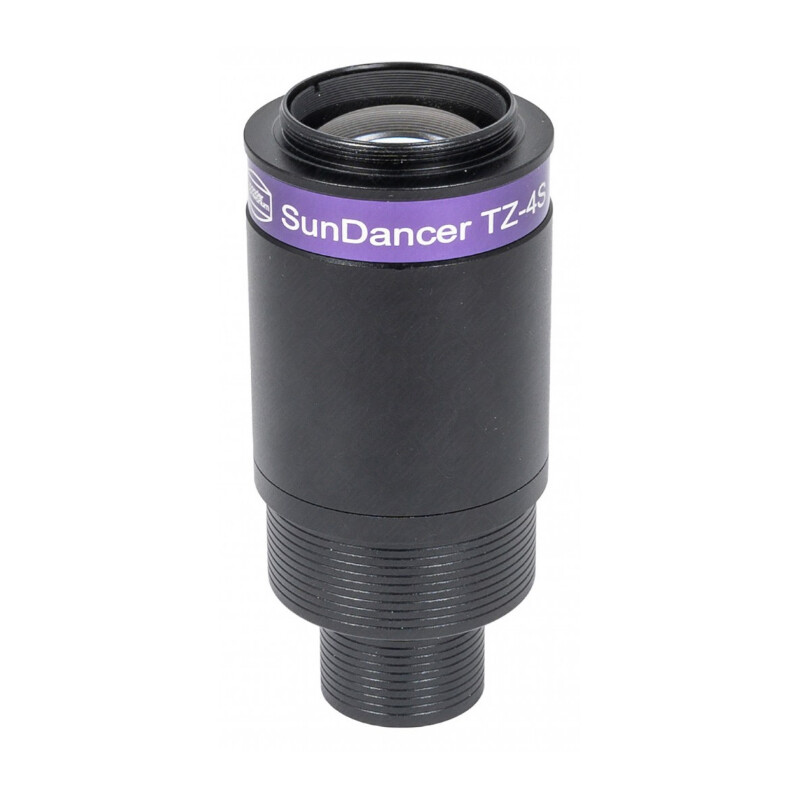

De achromatische telecentrische TZ-4S is ontworpen voor het gehele zichtbare spectrum en kan daarom voor meer dan alleen H-alfa systemen worden gebruikt.
Dankzij de parallelle bundelbaan is hij zeer goedaardig wat betreft de werkafstand: Terwijl de vergrotingsfactor van een klassieke barlow lens verandert met de afstand tot het oculair of de camera, veranderen de vergrotingsfactor en beeldkwaliteit van de TZ-4S niet, zelfs als de camera of het oculair aanzienlijk achter de ontwerpwerkafstand van 97 mm van T2 zijn gemonteerd.

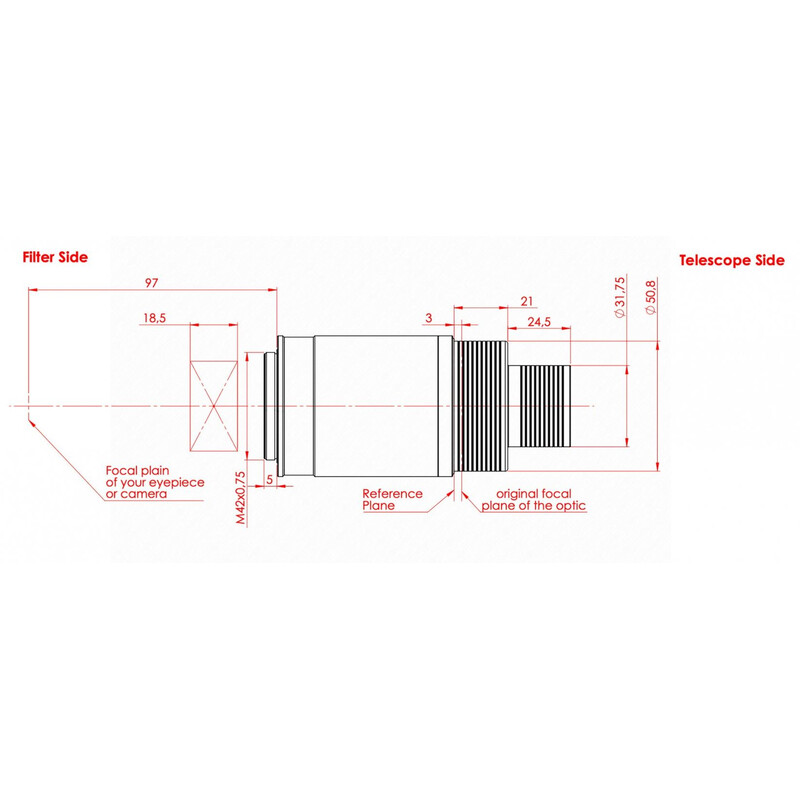

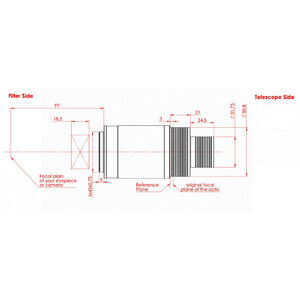

De achromatische TZ-4S verlicht een beeldveld van 36 mm op een afstand van 97 mm van het hoofdlichaam. Het contrast is beter dan met eenvoudige barlows of de oculairprojectie die vaak wordt gebruikt voor hoge vergrotingen. Met de 4x telecentrische lens kunnen de benodigde hoge visuele vergrotingen ook worden bereikt met orthoscopische oculairs met een lange brandpuntsafstand. De interpupilaire afstand van de gebruikte oculairs verandert ook niet. De focuspositie verandert slechts 3 mm naar buiten bij gebruik van de 2" plug-in aansluiting in vergelijking met een 2" oculair.
De aansluiting aan de telescoopkant wordt gemaakt via een dubbele 1,25"/2" aansluiting met veiligheidskerven (deze voorkomen kantelen door een verkeerd geplaatste vergrendelingsgroef en zorgen tegelijkertijd voor een stevige grip).
Aan de camerakant zorgt de T2 schroefdraad voor een kantelbestendige, veilige verbinding, zelfs met zware camera's of T2 oculairklemmen.

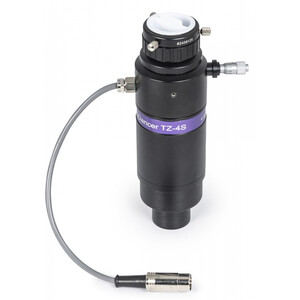

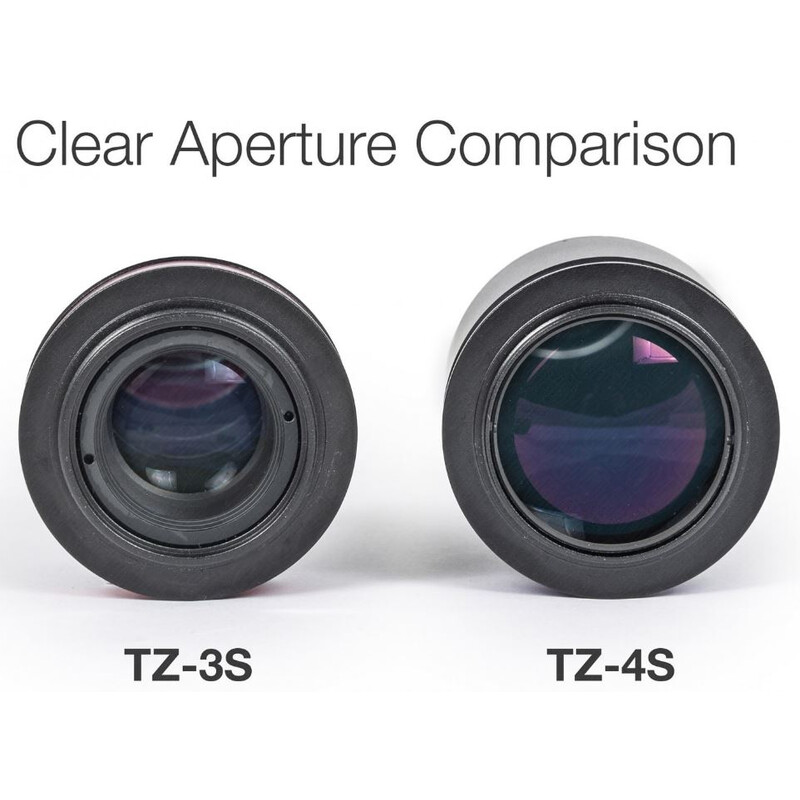

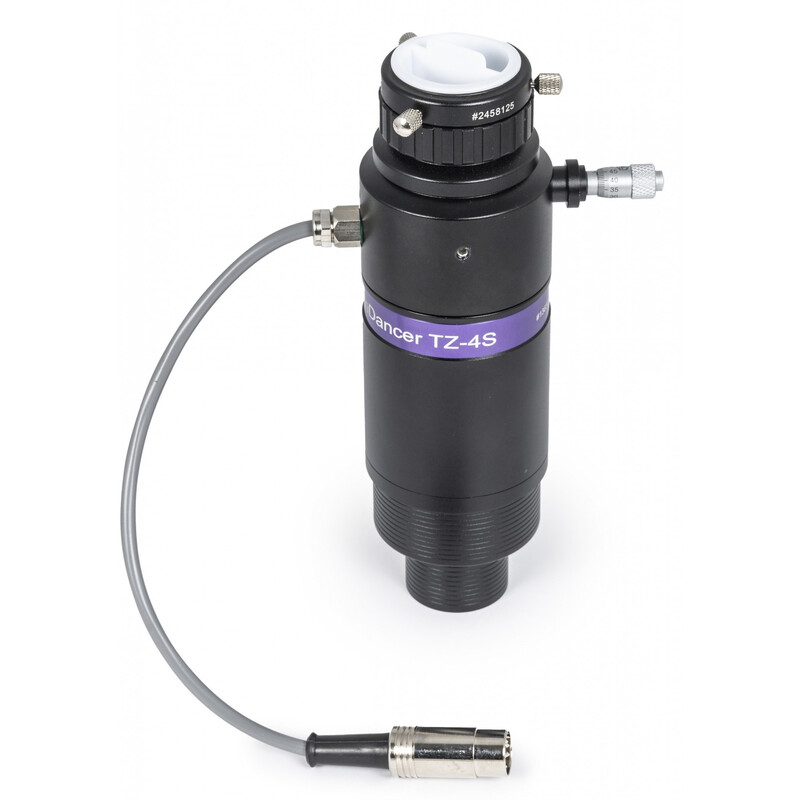

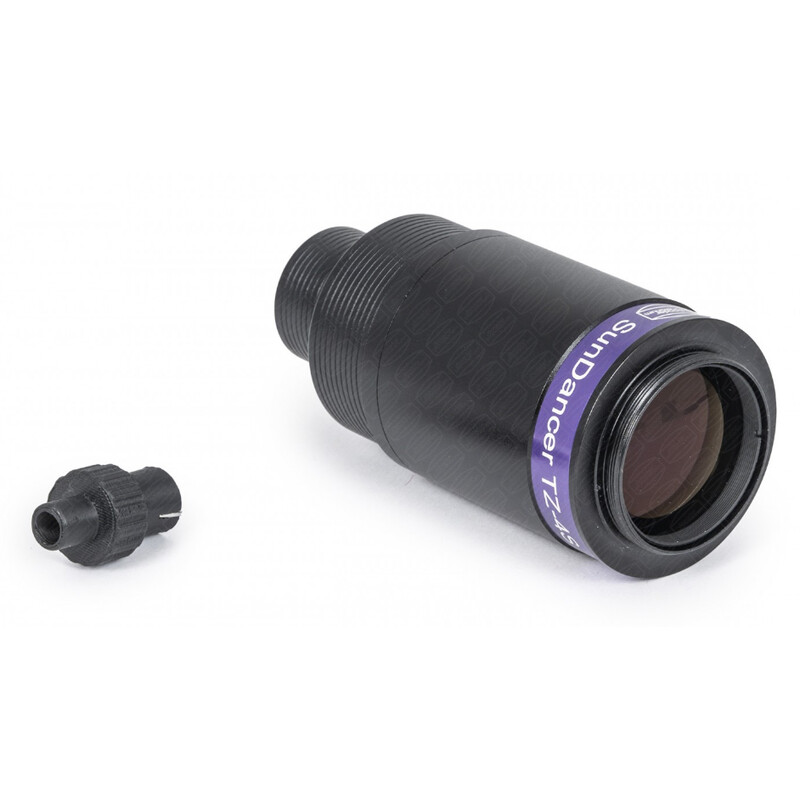

De TZ-4S telecentrische lens is speciaal ontwikkeld voor de Baader Zonnefilter SunDancer II TZ-3S H-alpha 2"/1,25" en vervangt de ingebouwde 3x telecentrische lens. Dit betekent dat de SunDancer II H-alpha filter ook gebruikt kan worden op telescopen met f/7-f/8 met de optimale brandpuntsverhouding van ongeveer f/30.
Let op: Het H-alfa blockfilter, dat aan de voorkant van de TZ-3S is ingebouwd, moet hiervoor in de TZ-4S worden omgezet. Het blockfilter is niet afzonderlijk verkrijgbaar! Zie de instructies onder "Downloads".
De ideale werkafstand bij gebruik van de SunDancer II na de ombouw is 70 mm vanaf de schroefdraadbasis van de T2-aansluiting van het SunDancer II h-alpha filter (in plaats van 65 mm bij de originele TZ-3S).
