In breve:
- Astrograph con ottica in vetro al quarzo
- Modificato secondo il modello Dall-Kirkham con campo visivo completamente corretto
- Predisposto per riscaldatore Delta T (focheggiatore manuale Hedrick e kit EFA disponibili separatamente)

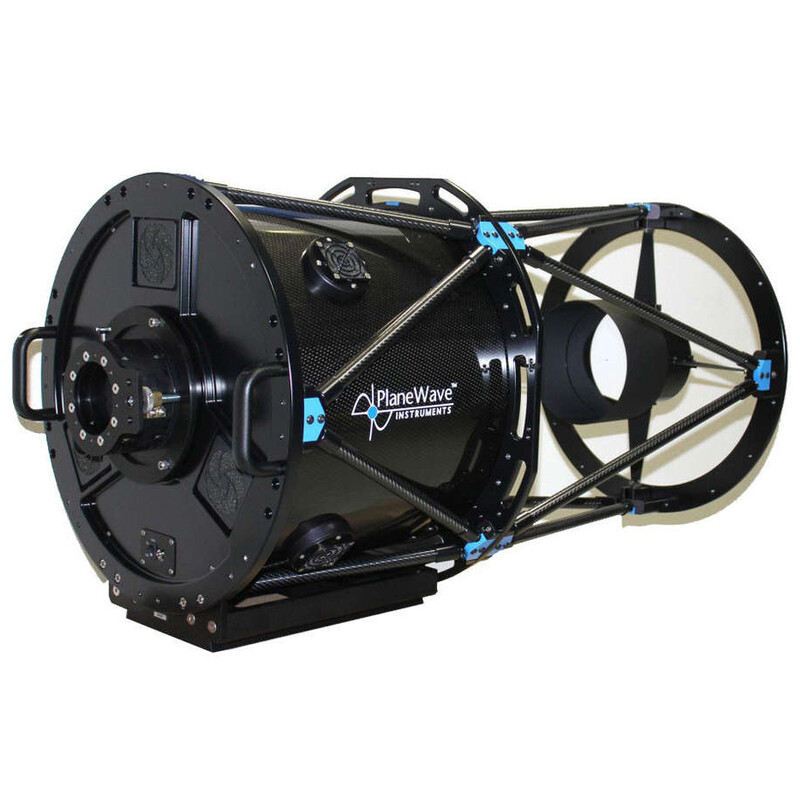

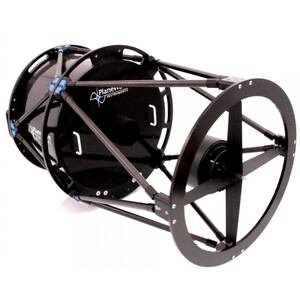

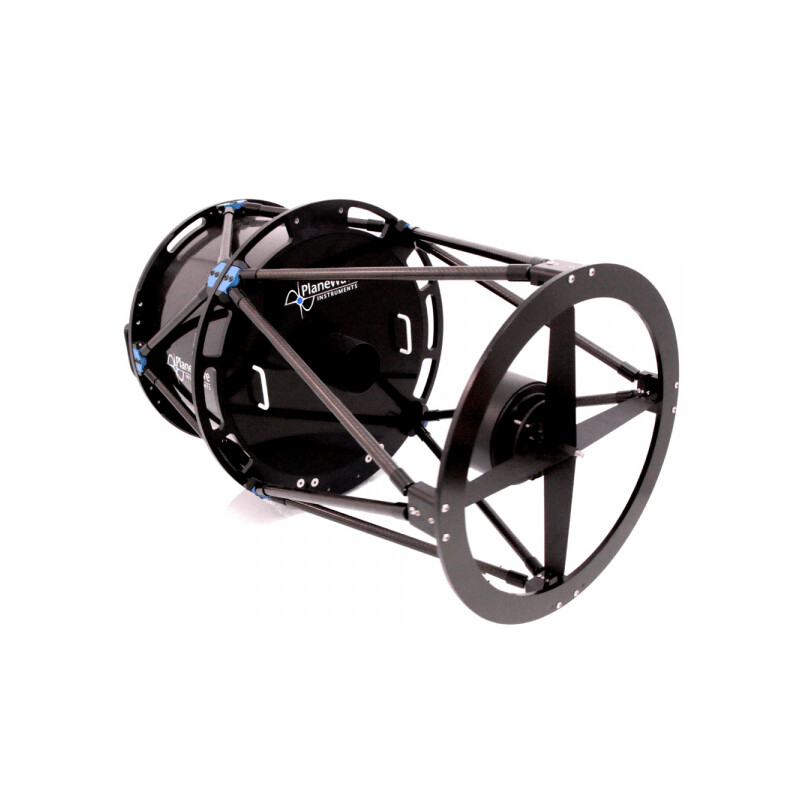

Questa variante del CDK20 offre un backfocus aggiuntivo di 48,3 mm e una lunghezza focale aggiuntiva di 497 mm rispetto al CDK20. PlaneWave Telescopio Dall–Kirkham DK 508/3454 CDK20 Astrograph
Il design ottico CDK
Il layout PlaneWave CDK è un design ottico basato sul classico Cassegrain secondo Dall-Kirkham.
È stato sviluppato per tenere conto dei chip sempre più grandi delle fotocamere digitali e CCD. In molte altre ottiche a specchio si notano rapidamente errori di immagine fuori asse come coma e/o astigmatismo; a ciò si aggiunge, in molti sistemi, una curvatura del campo immagine che rende le immagini delle stelle sempre più sfocate all'allontanarsi dall'asse ottico.
Il campo dell'immagine è privo di coma e astigmatismo. Inoltre, il piano dell'immagine è assolutamente livellato e piano su tutto il diametro, in modo che le stelle siano riprodotte con la stessa nitidezza in tutto il campo nel piano focale.
Il design CDK offre una soluzione perfetta ai problemi sopra citati con un ottimo rapporto qualità-prezzo e tempi di consegna moderati.
È composto da:
- uno specchio principale a curvatura ellittica
- uno specchio secondario sferico
- e un correttore di campo a 2 lenti
Tutti e tre gli elementi ottici sono perfettamente coordinati tra loro per ottenere un'immagine incredibile. La qualità dell'immagine dipende in larga misura solo dalle condizioni di visibilità del luogo di installazione.
Il vetro al quarzo utilizzato (silice fusa) è un vetro sintetico amorfo di elevata purezza e uno dei vetri più trasparenti disponibili. Grazie alla sua purezza, le proprietà ottiche e termiche del vetro al quarzo sono superiori a quelle di altri tipi di vetro. La sua trasmissione e omogeneità superano quelle del quarzo cristallino ed evitano i problemi di instabilità termica che caratterizzano i vetri al quarzo cristallino.
La fused silica ha un coefficiente di espansione termica sei volte inferiore a quello del vetro borosilicato (Pyrex). Mantiene quindi la sua forma con estrema precisione quando si raffredda. Ciò garantisce prestazioni ottiche costanti e un punto di nitidezza invariato al variare della temperatura.
Ambito di fornitura:
- Telescopio con barra a coda di rondine
- Elementi riscaldanti integrati per la prevenzione della rugiada - Gli elementi riscaldanti sullo specchio primario e secondario richiedono il controller Delta-T per telescopi PlananeWave, disponibile separatamente, con cablaggio preinstallato per il riscaldatore.
- Coperchio per proteggere lo specchio primario e l'interno del tubo ottico
- Coperchio per lo specchio secondario
- Unità flash con software e istruzioni per la collimazione e la distanza dello specchio primario dallo specchio secondario
- Kit di attrezzi
- Adattatore AC da 12 V
