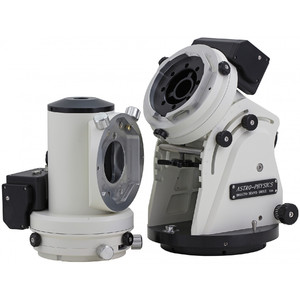

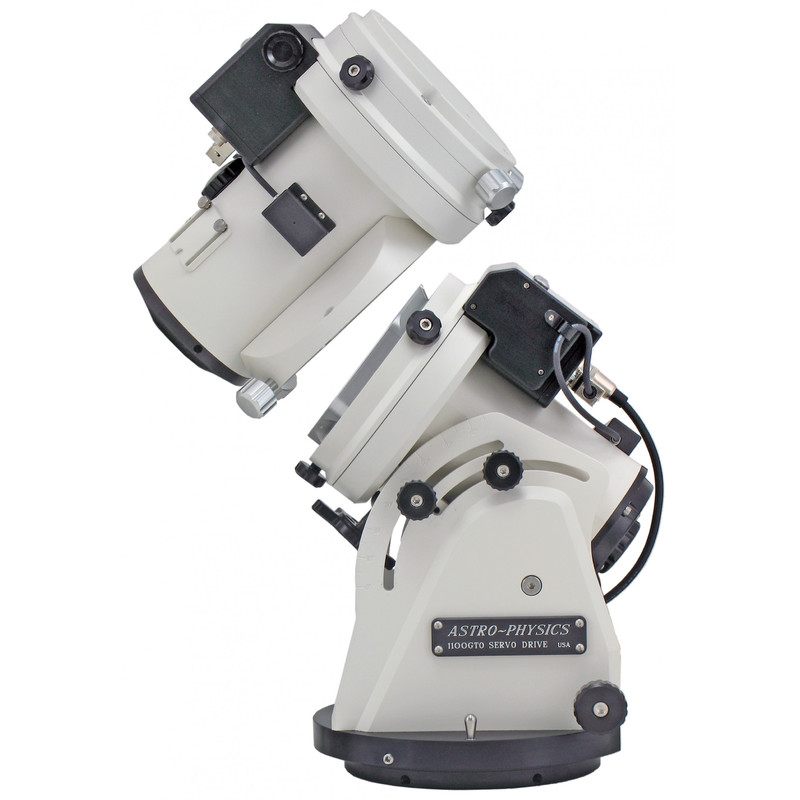

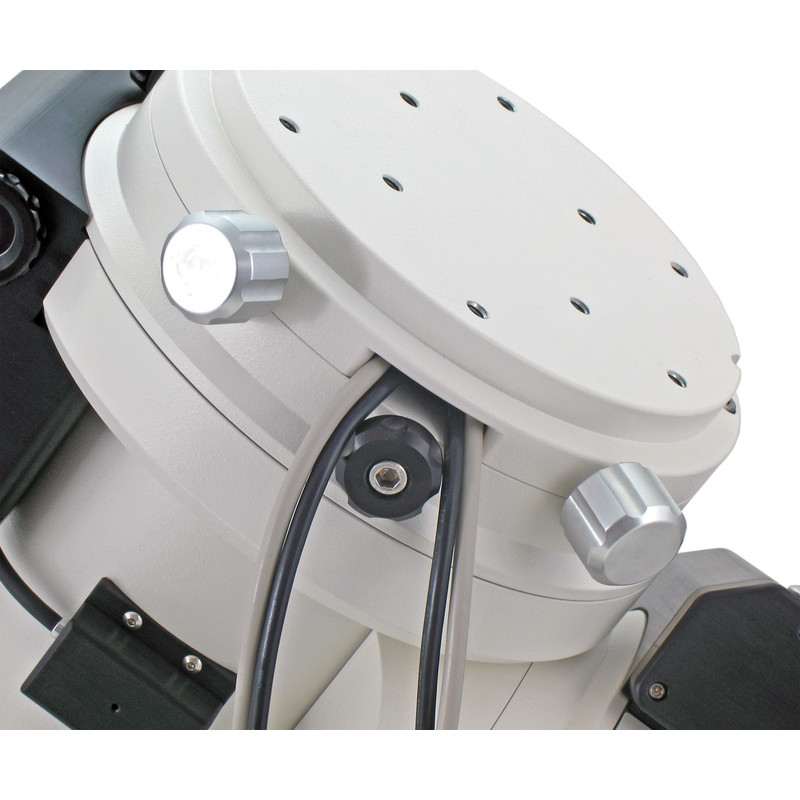

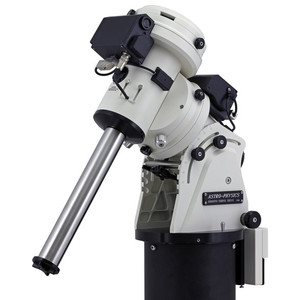

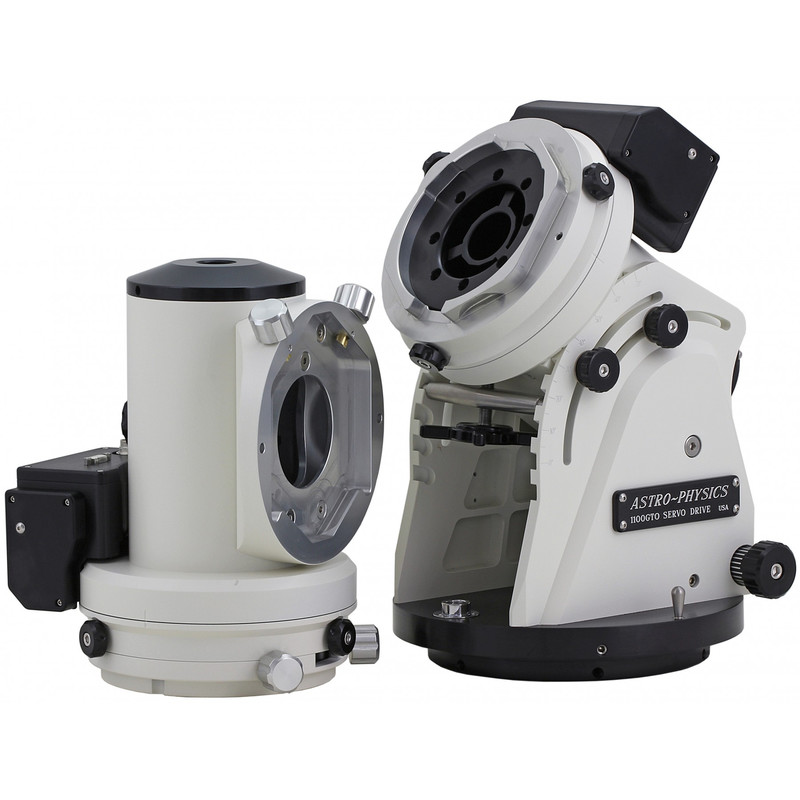

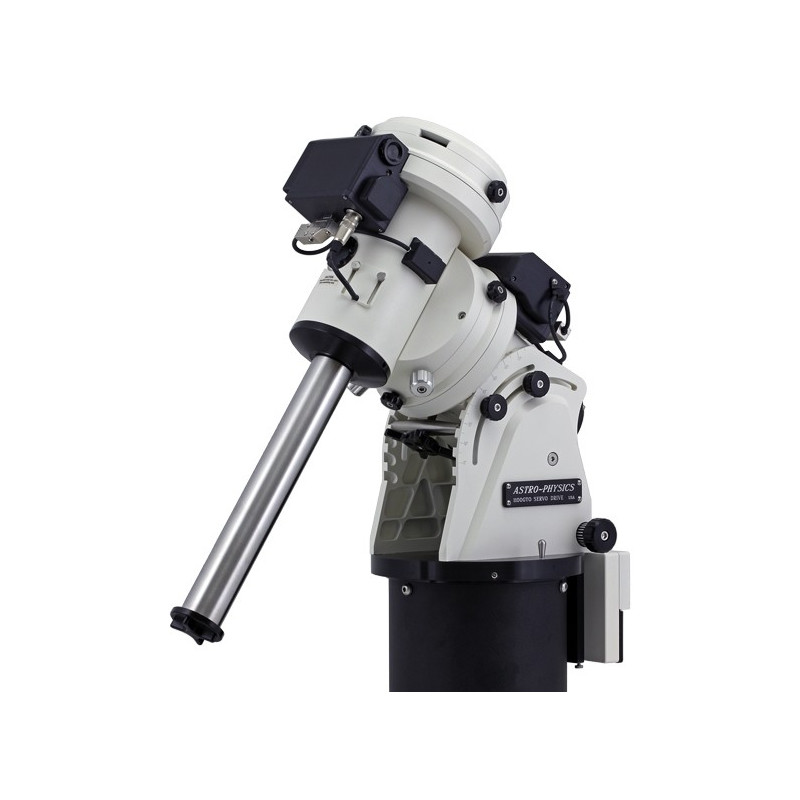

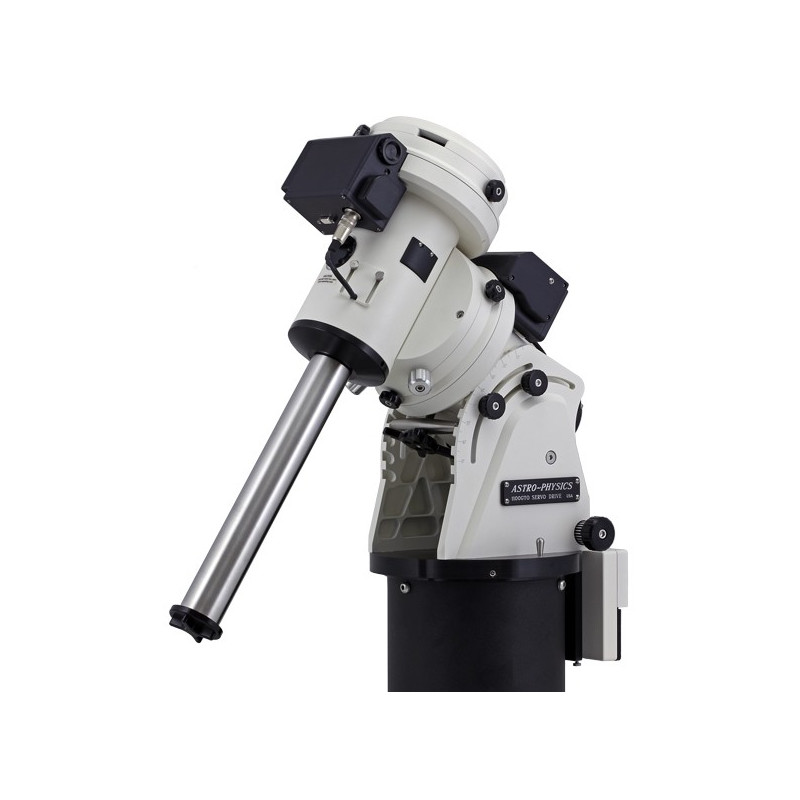

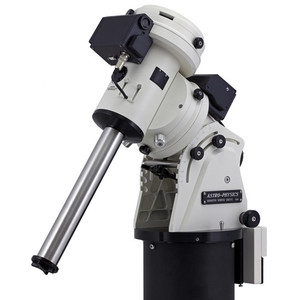

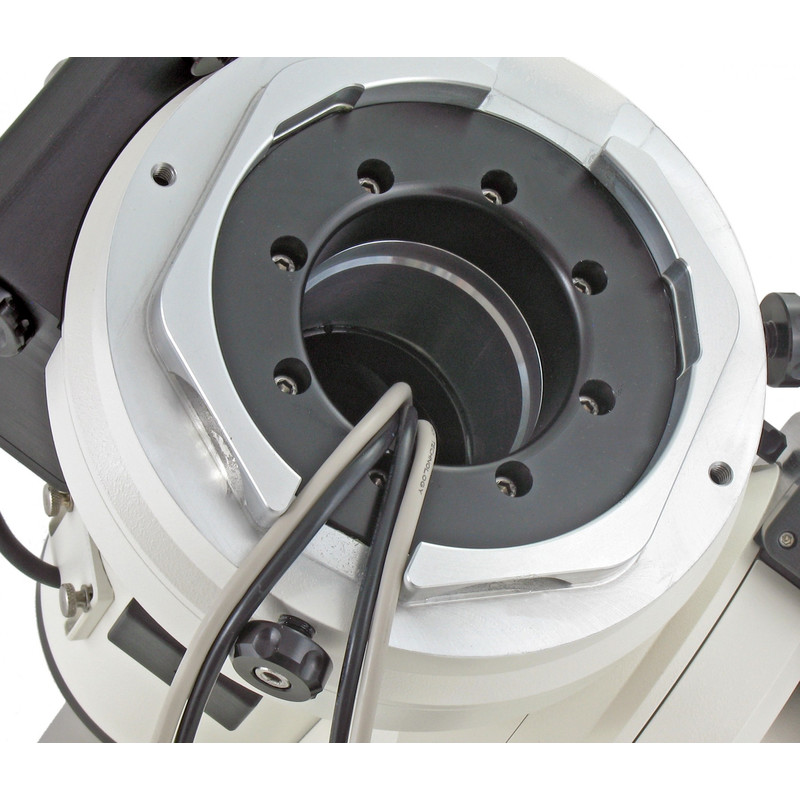

Montering met GTO-CP4-bedieningskast, nieuwe autokompenserende motor-tandwielkasten en centrale kabeldoorvoer door de poolas
Astro Physics heeft de aandrijftechniek van de monteringen grondig herzien en opnieuw ontworpen. Zo worden bij alle Astro Physics-monteringen zogenaamde autokompenseerde motor-tandwielkasten gebruikt, zowel op de RA- als op de DE-as. Deze bieden grote voordelen voor zowel astrofotografie als voor visuele observatie.
De complete eenheid, bestaande uit servomotor en aandrijfworm, wordt door veerkracht in het wormwiel gedrukt. Hierdoor wordt in alle telescoopstanden en ook bij alle bedrijfstemperaturen en de daaruit voortvloeiende afstandsveranderingen tussen worm en wormwiel altijd een optimale ingrijping bereikt. De voor onervaren gebruikers vaak moeilijke afstelling tussen worm en wormwiel met trek- en drukschroeven is daarmee overbodig.
Ook spelingproblemen behoren grotendeels tot het verleden. Bij afstelling met trek-/drukschroeven was het altijd een uitdaging om de optimale instelling te vinden. Als de afstand tussen de schroef en het schroefwiel te groot is, is de terugslag veel te groot; als de afstand te klein is, dreigt bijvoorbeeld bij temperatuurschommelingen de aandrijving te blokkeren. Door de nieuwe constructie staan de schroef en het schroefwiel altijd in optimale ingrijping.
Om schade aan de aandrijvingen tijdens het transport te voorkomen, kan het complete motor-/schroefblok met een kleine hendel volledig worden ontkoppeld en na het transport net zo eenvoudig weer worden gekoppeld.
Zelfs na jaren - en ook bij zeer intensief gebruik - drukt de aandrijvingsschroef zich bij materiaalverslijtage altijd optimaal in het schroefwiel. Bovendien worden nieuwe staallegeringen met extreem lage slijtage gebruikt voor de productie van de schroeven - niet onbelangrijk voor geautomatiseerde observaties, waarbij de telescoop vaak met hoge snelheden heen en weer wordt gedraaid in GoTo-bedrijf.
De rondloopnauwkeurigheid (PE - Periodic error) van ELKE aandrijfschroef wordt vóór levering van de montering gemeten met de software PemPro en de daaruit resulterende compensatie wordt opgeslagen in de CPC-besturingsbox, zodat de PEC-functie (Periodic error compensation) direct beschikbaar is voor u als waarnemer. Hierdoor wordt 90% van de rondloopafwijking gecompenseerd - niet onbelangrijk voor fotografische observaties met kortere belichtingstijden zonder guiding.
Bij de levering van de GTO-1100-montering is inbegrepen:
- Poolblok met RA/DE-as
- GTO-servomotoren Controlebox
- Control box-adapters
- Contragewichtstang van roestvrij staal, lengte 356 mm en diameter 47,6 mm met borgschroef
- RA/DE Y-kabel voor aansluiting van de GTO-bedieningskast op de aandrijfmotoren
- Netsnoerset voor GTOCP4, incl. 1,8 m kabel met PowerPole-connector, 45 cm kabel met sigarettenaanstekerplug en 45 cm kabel met ringkabelschoen (netvoeding)
- 4,5 m seriële verlengkabel
- 1/4-20 inch set kartelschroeven
- Inbussleutelset
- CD met PEMPro v2 software en PulseGuide software van Ray Gralak, Sirius Imaging, en PDF-gebruiksaanwijzing voor GTO-1100 en GTO Keypad
- Gebruiksaanwijzing: GTO-1100G en GTOCP4 servomotoraandrijfsysteem
